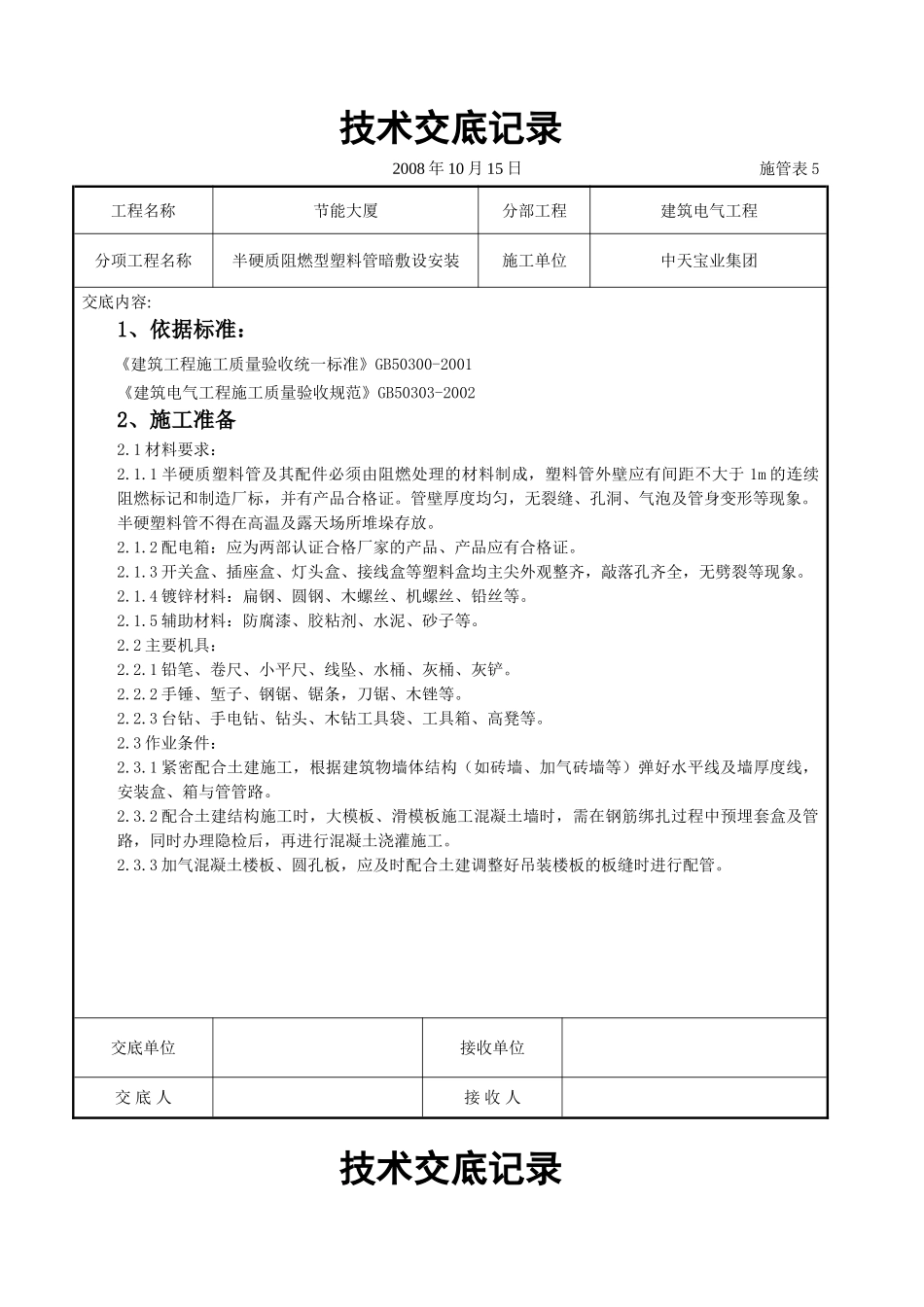

技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称半硬质阻燃型塑料管暗敷设安装施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20022、施工准备2.1材料要求：2.1.1半硬质塑料管及其配件必须由阻燃处理的材料制成，塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂标，并有产品合格证。管壁厚度均匀，无裂缝、孔洞、气泡及管身变形等现象。半硬塑料管不得在高温及露天场所堆垛存放。2.1.2配电箱：应为两部认证合格厂家的产品、产品应有合格证。2.1.3开关盒、插座盒、灯头盒、接线盒等塑料盒均主尖外观整齐，敲落孔齐全，无劈裂等现象。2.1.4镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。2.1.5辅助材料：防腐漆、胶粘剂、水泥、砂子等。2.2主要机具：2.2.1铅笔、卷尺、小平尺、线坠、水桶、灰桶、灰铲。2.2.2手锤、堑子、钢锯、锯条，刀锯、木锉等。2.2.3台钻、手电钻、钻头、木钻工具袋、工具箱、高凳等。2.3作业条件：2.3.1紧密配合土建施工，根据建筑物墙体结构（如砖墙、加气砖墙等）弹好水平线及墙厚度线，安装盒、箱与管管路。2.3.2配合土建结构施工时，大模板、滑模板施工混凝土墙时，需在钢筋绑扎过程中预埋套盒及管路，同时办理隐检后，再进行混凝土浇灌施工。2.3.3加气混凝土楼板、圆孔板，应及时配合土建调整好吊装楼板的板缝时进行配管。交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称半硬质阻燃型塑料管暗敷设安装施工单位中天宝业集团交底内容:3、操作工艺3.1工艺流程：弹线定位→盒箱固定→管路敷设→扫管穿带线3.2弹线定位：根据设计图规定进行水平线及墙厚度线测定，确定盒、箱及预埋件位置，成排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置3.3盒、箱固定：3.3.1砌块墙稳埋盒、箱。根据盒、箱位置线剔洞，洞大小比盒、箱略大为宜。将洞内清理干净，用水将洞内浇湿，然后用强度等级不小于M10的水泥砂浆稳埋盒、箱。如为空心砌块墙剔洞后，应用碎砌块水泥砂浆将空洞先行封堵，再稳埋盒、箱。3.3.2现浇钢筋混凝土墙、楼板固定盒、箱：3.3.2.1用穿筋盒直接固定在钢筋上。3.3.2.2用机螺丝将盒、箱固定在扁钢上，再将扁钢固定在钢筋上。3.3.2.3预制楼板稳埋灯头盒：预制圆孔板，加气混凝土楼板的灯头盒孔洞，应在楼板下面由下向上剔洞，上方洞口可在楼板上面扩孔。盒子安装好卡铁或轿杆，在楼板下面装好托灰板，用水将洞内浇湿，然后用强度等级不小于M10的水泥砂浆稳埋盒子。3.3.2.4滑模板混凝土墙稳埋盒、箱：可采取预留盒，箱套，然后拆除盒、箱套，在预留孔洞处稳埋盒、箱。3.4管路敷设：3.4.1管路敷设要求：3.4.1.1半硬塑料管的连接可采用套管粘接法，套管的长度不主尖小于管外径的三倍；管子的接口应位于套管的中心，连接处结合面应用胶粘剂粘接牢固。3.4.1.2敷设管子时，应尽量减少弯曲，当线路直线段长度超过15m或直角弯超过三个时，应增设中间接线盒。交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称半硬质阻燃型塑料管暗敷设安装施工单位中天宝业集团交底内容:3.4.1.3管路经过建筑物变形缝处，应有补偿装置能活动自如。3.4.1.4剔槽敷管时，不允许剔横槽及剔断钢筋；加气混凝土板只允许沿板缝剔槽。3.4.1.5滑模板内的竖向管段不应有接头。3.4.1.6管入盒、箱，管口应平齐，管口露出盒、箱应不大于5mm，并应一管一孔，孔大小应与管外径相吻合。3.4.2砌块墙内管路敷设：3.4.2.1砌墙时应配合土建，将半硬塑料管敷设在墙中，向上引管应堵好管口，并用临时支杆（钢筋或木杆等）将管沿敷设方向挑起。为使盒、箱平正，标高准确，可将管子敷设至盒、箱位置100mm处甩出，待墙体砌完后，再入管稳埋盒、箱。3.4.2.2剔槽敷管时，应在槽两边弹线，用快錾子剔。加气混凝土墙，应用刀锯锯两边后再剔，槽宽及槽深均比管外径大5mm为宜。敷管时，每隔0.5m左右用铁钉、细铅丝将管子固定好。然后用强...
