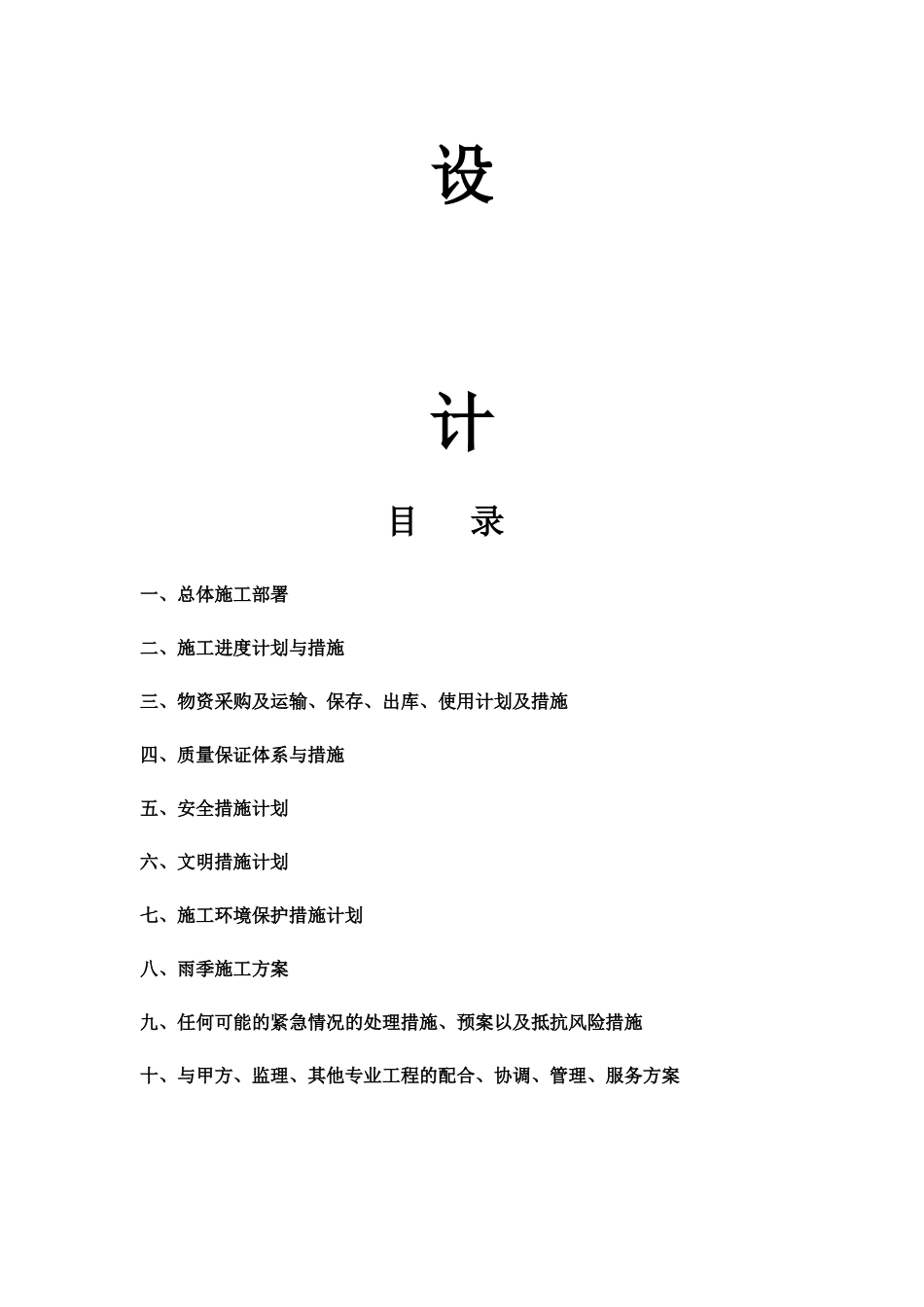

施工组织设计目录一、总体施工部署二、施工进度计划与措施三、物资采购及运输、保存、出库、使用计划及措施四、质量保证体系与措施五、安全措施计划六、文明措施计划七、施工环境保护措施计划八、雨季施工方案九、任何可能的紧急情况的处理措施、预案以及抵抗风险措施十、与甲方、监理、其他专业工程的配合、协调、管理、服务方案一、总体施工部署1.1工程概况西气东输三线中卫-靖边联络线工程（以下简称“西三线中靖线”）是西气东输三线中段工程的联络线工程，是西气东输系统与陕京线系统的重要联络通道，主要功能定位为向陕京四线连续供气。本工程起于宁夏回族自治区中卫市常乐镇中卫联络压气站，止于陕西省靖边县的靖边联络站，线路长度376.58km，途经宁夏、陕西2省（自治区）共6个县区。总体宏观走向与西气东输二线中卫-靖边联络线（以下简称西二线中靖线）并行自西向东敷设，局部与西二线中靖线分离。本工程设计输气能力300×108Nm3/a（8571×104Nm3/d），设计压力12MPa，管径1219mm。1.1.1编制依据1.1.1.1招标文件招标编号：川庆工程招字2016-2-002号的招标文件。1.1.1.2施工图中靖线输气管道线路工程第一标段工程施工图纸1.1.1.3执行标准及规范（1）《城镇燃气输配工程施工及验收规范》（CJJ33-2005）（2）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）（3）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）1.2难点和关键点描述1.2.1施工排水措施1.2.1.1沿施工沟槽两侧设置排水沟，沟深0.3米，汇入集水坑由水泵就近排至排污井内。1.2.1.2沟槽施工时，遇有土方松动、裂缝、渗水等，应及时加设固避支撑。1.2.1.3对于水量较大、对施工影响大的部位，如管线临近河道施工或横穿河道施工时，由于有地表径流，需在管线穿过处作局部导流，局部导流方案利用现状河槽一侧进行适当疏挖整形，填筑草土围堰，迎水面铺设高强膜布防渗，待一侧施工完毕后再用同样方法进行另一侧管道的施工，1.2.1.4对地下水顶托严重区段，采用在管道两侧进行管井降水，沿管道方向每10米设直径50cm的深井一个，井内下无砂管滤水，用3＂泥浆泵抽水，以保证干槽施工的条件。1.2.1.5、管道未具备抗浮条件时，严禁沟槽内积水，防止发生浮管现象。施工排水终止后，立即用砂砾料或碎石填实降水井点所留的孔洞。1.2.2防止沉降措施1.2.2.1开挖沟槽时，沟底设计标高以上0.2m~0.3m的原状土应予以保留，禁止扰动，铺前应用人工清理，但一般不宜挖至沟底设计标高以下，如局部超挖，需用沙土或是合乎要求的原土填补并分层压实。1.2.2.2对于地质较差地段，应将原土挖走，并以碎石屑或粗砂回填至设计管底标高。1.2.2.3加强沟槽开挖时的水平检测，确保开挖沟槽标高符合设计和图纸要求，并在观测点做好标记，下管前对沟槽原观测点再进行一次复测，如遇沉降超过规范规定的，及时通知监理、设计，会同业主现场确定解决方案。1.2.3地下管线、地上设施、周围建筑物保护措施1.2.3.1摸清线路的地下隐蔽障碍物，并做出明显标志。1.2.3.2积极与地方各有关部门和人员联系，共同看线，现场确认。施工障碍物拆除必须与物主联系，不得强行施工1.2.3.3提出处理方案，待批准后，妥善处理。1.2.3.4有地下障碍物时,障碍物两侧各3m范围内采用人工开挖。1.2.3.5地下光、电缆挖出后，用角铁、钢管或槽钢加以保护。1.2.3.6穿越其它地下管道时，其垂直净距不小于0.3m；穿越地下通信缆和电力缆时，其垂直净距不小于0.5m，若受环境条件限制，达不到上述要求时，应在两管间设置坚固的绝缘隔离物，但任何情况下，其净距不得小于50mm。1.2.3.7穿越地下障碍物施工中设专人监护，直至妥善处理完，以确保不受损坏。1.2.3.8穿越地下光、电缆处施工全过程，均应在障碍物管理单位的监督下进行，并满足其要求。1.3劳动力计划表（1）单位：人工种按工程施工阶段投入劳动力情况初期人数中期人数高峰人数末期人数挖机操作手48122起重工48122电工2242防腐工2482其他4090120201.4拟投入本工程的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1挖掘机斗山300型5中国2012/1.6m3斗容量管沟开挖回填/2挖...
