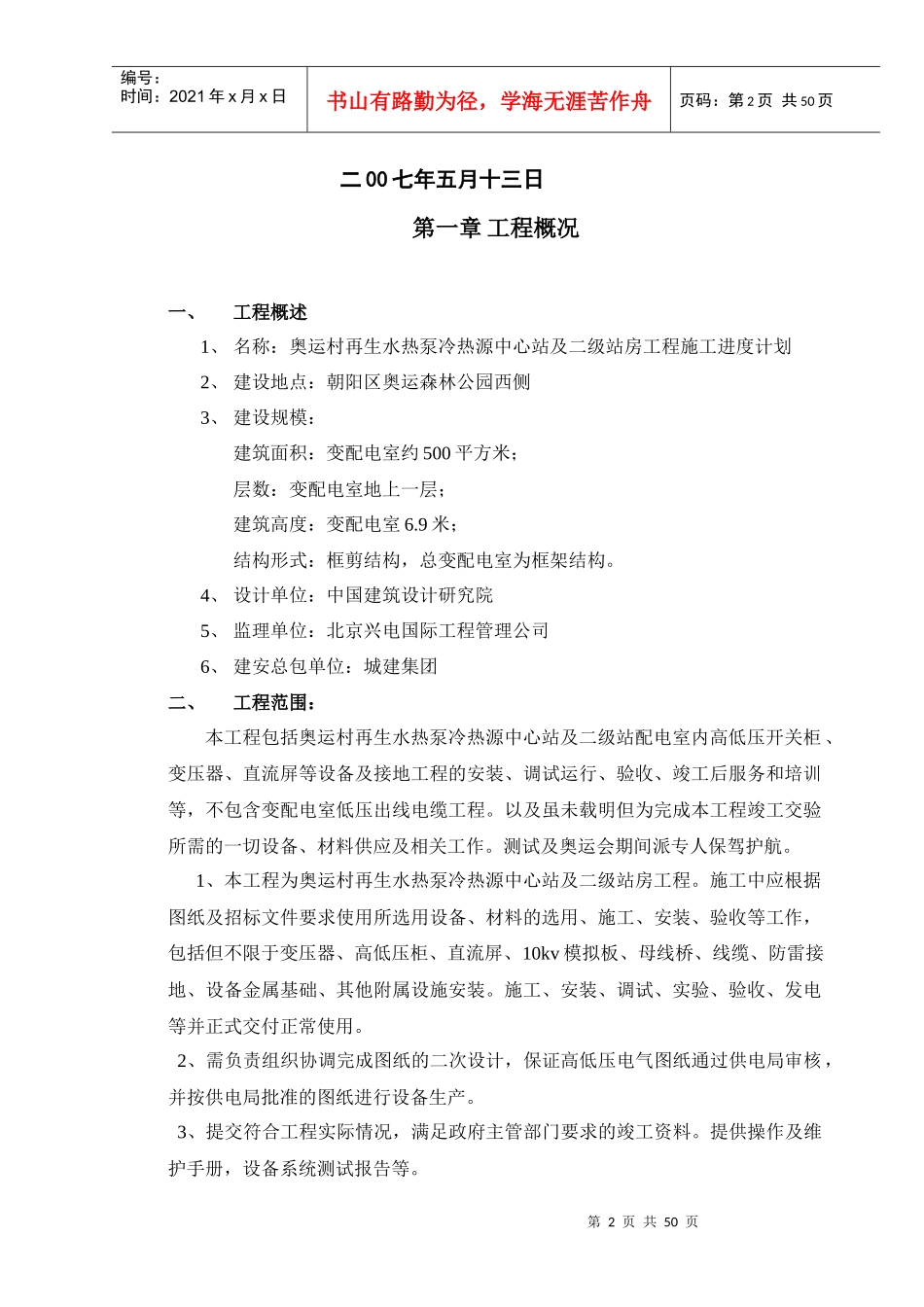

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页奥运村再生水热泵冷热源中心站及二级站房变配电分包工程施工组织设计批准审核编制北京国电电力工程安装有限公司第七分公司第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页二00七年五月十三日第一章工程概况一、工程概述1、名称：奥运村再生水热泵冷热源中心站及二级站房工程施工进度计划2、建设地点：朝阳区奥运森林公园西侧3、建设规模：建筑面积：变配电室约500平方米；层数：变配电室地上一层；建筑高度：变配电室6.9米；结构形式：框剪结构，总变配电室为框架结构。4、设计单位：中国建筑设计研究院5、监理单位：北京兴电国际工程管理公司6、建安总包单位：城建集团二、工程范围：本工程包括奥运村再生水热泵冷热源中心站及二级站配电室内高低压开关柜、变压器、直流屏等设备及接地工程的安装、调试运行、验收、竣工后服务和培训等，不包含变配电室低压出线电缆工程。以及虽未载明但为完成本工程竣工交验所需的一切设备、材料供应及相关工作。测试及奥运会期间派专人保驾护航。1、本工程为奥运村再生水热泵冷热源中心站及二级站房工程。施工中应根据图纸及招标文件要求使用所选用设备、材料的选用、施工、安装、验收等工作，包括但不限于变压器、高低压柜、直流屏、10kv模拟板、母线桥、线缆、防雷接地、设备金属基础、其他附属设施安装。施工、安装、调试、实验、验收、发电等并正式交付正常使用。2、需负责组织协调完成图纸的二次设计，保证高低压电气图纸通过供电局审核，并按供电局批准的图纸进行设备生产。3、提交符合工程实际情况，满足政府主管部门要求的竣工资料。提供操作及维护手册，设备系统测试报告等。第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页三、施工组织设计编制依据：1、北京电力公司高压供电方案第CY20060240号；2、北京奥运村再生水热泵冷热源中心站及二级站新建工程变配电设计图纸；3、北京奥运村再生水热泵冷热源中心站及二级站新建工程变配电分包工程。四、施工采用标准：1、《建筑设计防火规范》GBGBJ16-87（2001年版）2、《供配电系统设计规范》GB50052—953、《10KV及以下变电所设计规范》GB50053—944、《低压配电设计规范》GB50054—955、《电力工程电缆设计规范》GB50217—946、《民用建筑电气设计规范》JGJ/T16—927、《建筑照明设计标准》GB50034—20048、《建筑与建筑群综合布线系统工程设计规范》GB/T50311—20009、《有限电视系统工程技术规范》GB50200—9410、《消防安全疏散标志设置标准》DBJ01—611—200211、《电气装置安装工程电缆线路施工及验收规范》（GB50168—92）12、《电力变压器》（GB1094.1—1996）13、《电力变压器选用导则》（GB/T17468—1998）14、《电力变压器运行规程》（GB、T572—1995）15、《电力变压器、互感器施工及验收规范》（GBJ148—90）16、《北京奥运村再生水热泵冷热源中心站及二级站及配套设施配电系统技术规范》（2006年8月北京电力公司）17、《电力建设安全工作规程》（DL—5009.3—1997）18、《建筑工程资料管理规程》（DBJ01—51—2003）19、《建筑电气通用图集》10KV变配电装置（92DQ2）20、《电气装置工程施工及验收规范》（2002年版）21、《电气装置安装工程电气设备交接试验标》（GB50150—91）22、《供电安全工作现场规程》23、《北京地区电气规程汇编》第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页24、有关施工过程管理办法及施工作业指导书（ISO9001—2000质量管理体系文件）五、现场施工条件现场运输通道应具备设备运输及吊运条件，满足设备进场需要；设备厂家按电力公司审图交底要求保证质量，按期供货到场。第5页共50页第4页共50页项目经理技术负责人安全员质检员电气工长造价员施工班组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页第二章施工部署一、施工组织原则：我公司按总包方的要求结合本工程的特点，挑...
