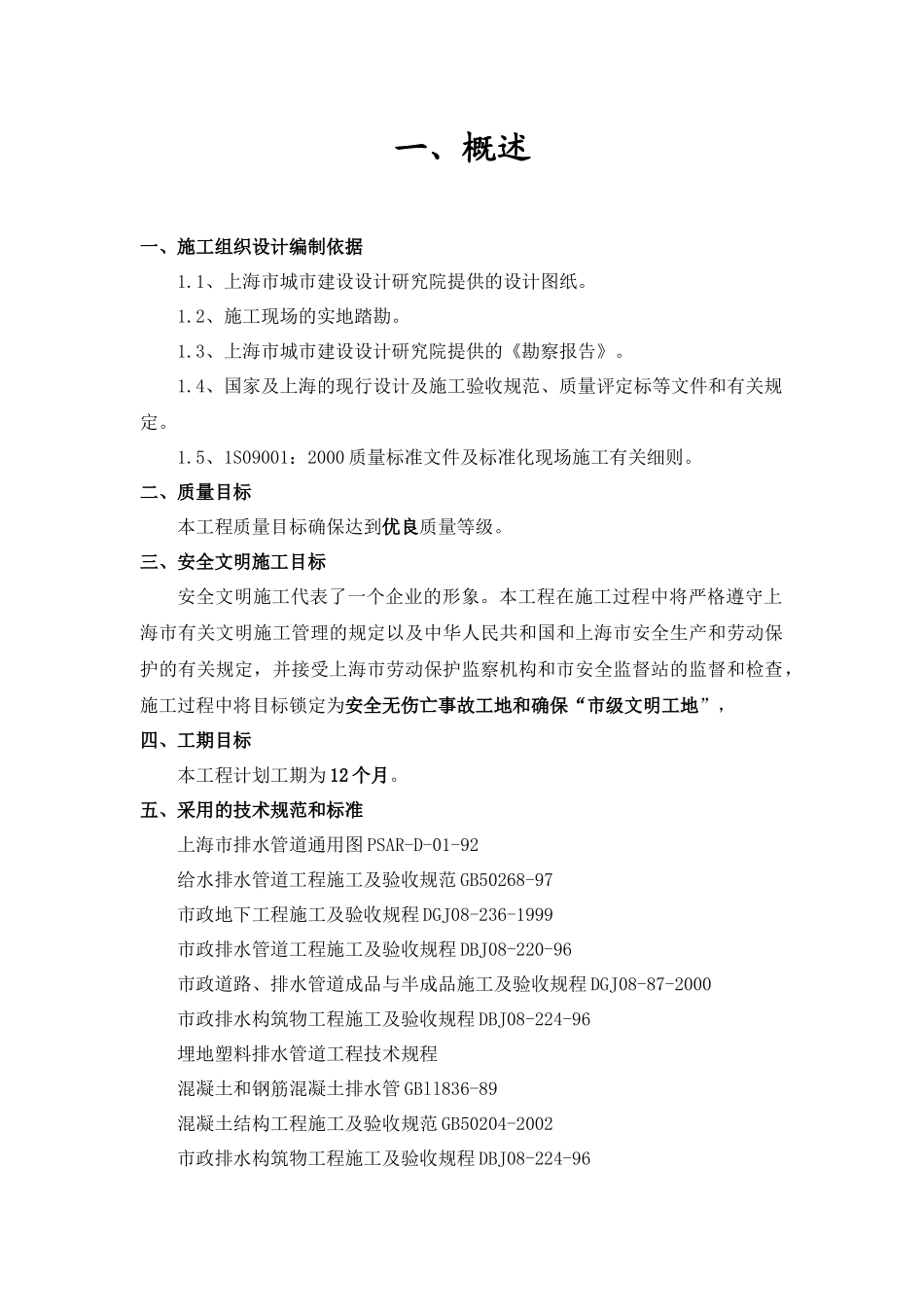

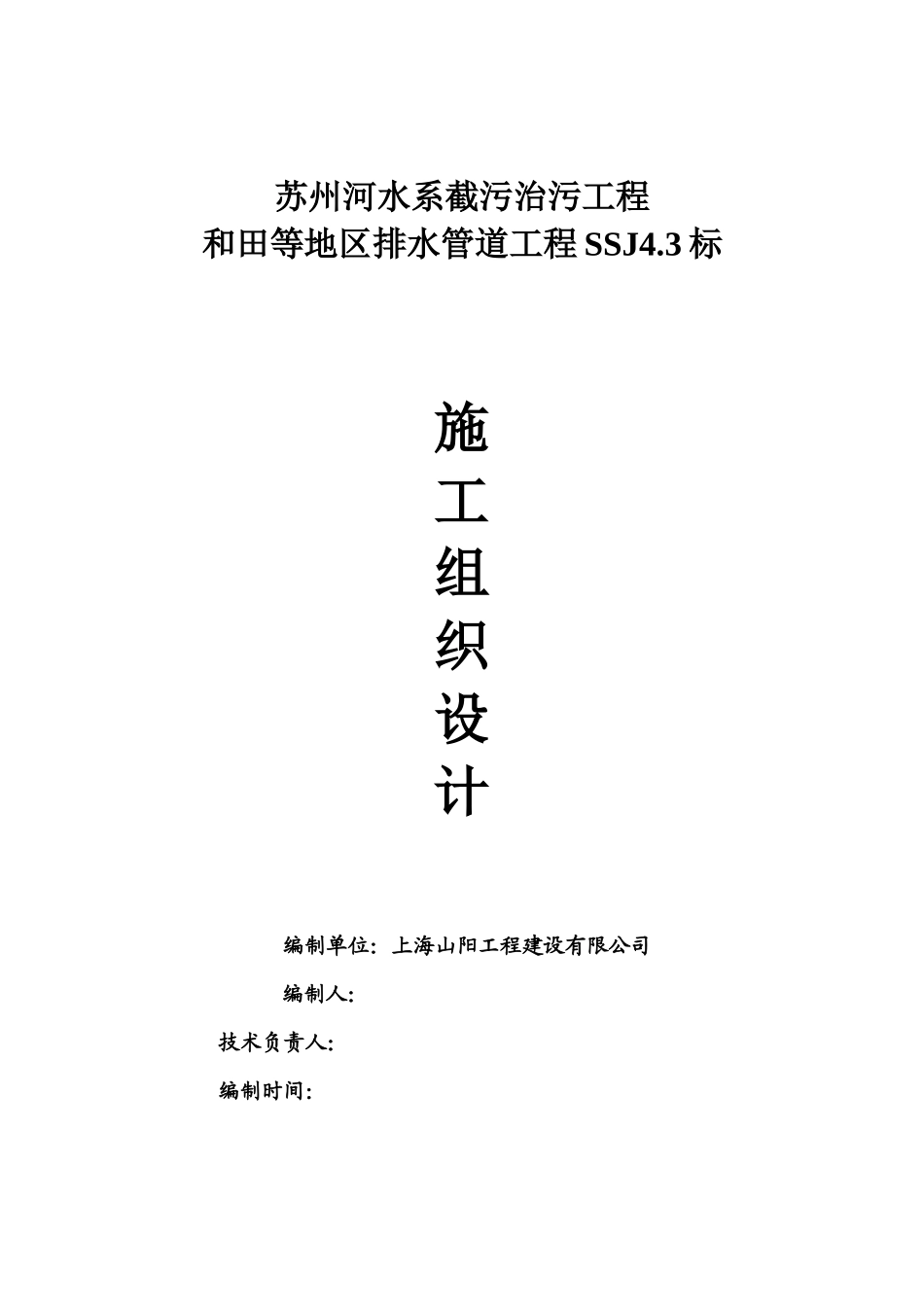

苏州河水系截污治污工程和田等地区排水管道工程SSJ4.3标施工组织设计编制单位：上海山阳工程建设有限公司编制人：技术负责人：编制时间：一、概述一、施工组织设计编制依据1.1、上海市城市建设设计研究院提供的设计图纸。1.2、施工现场的实地踏勘。1.3、上海市城市建设设计研究院提供的《勘察报告》。1.4、国家及上海的现行设计及施工验收规范、质量评定标等文件和有关规定。1.5、1S09001：2000质量标准文件及标准化现场施工有关细则。二、质量目标本工程质量目标确保达到优良质量等级。三、安全文明施工目标安全文明施工代表了一个企业的形象。本工程在施工过程中将严格遵守上海市有关文明施工管理的规定以及中华人民共和国和上海市安全生产和劳动保护的有关规定，并接受上海市劳动保护监察机构和市安全监督站的监督和检查，施工过程中将目标锁定为安全无伤亡事故工地和确保“市级文明工地”，四、工期目标本工程计划工期为12个月。五、采用的技术规范和标准上海市排水管道通用图PSAR-D-01-92给水排水管道工程施工及验收规范GB50268-97市政地下工程施工及验收规程DGJ08-236-1999市政排水管道工程施工及验收规程DBJ08-220-96市政道路、排水管道成品与半成品施工及验收规程DGJ08-87-2000市政排水构筑物工程施工及验收规程DBJ08-224-96埋地塑料排水管道工程技术规程混凝土和钢筋混凝土排水管GBll836-89混凝土结构工程施工及验收规范GB50204-2002市政排水构筑物工程施工及验收规程DBJ08-224-96钢筋焊接及验收规程JGJl8-96地基处理技术规范DBJ08-40-94地基与基础工程质量验收规范GB50202-2002给水排水构筑物施工质量验收规范GBJ141-90不仅局限于以上这些，还包括与本工程有关的其他行业规范、标准。二、主要分部工程的施工技术方案及控制措施一、工程概况和田等地区排水管道工程（闸北区二）SSJ4.3是“苏州河水系截污治污工程”的一个标段。本标段实施内容主要为：广延路（广中路～延长路）、民晏路（平型关路～北宝兴路）、洛川东路（和田路～北宝兴路）、平型关路（延长路～柳营路）、柳营路（平型关路～北宝兴路）、和田路（洛川路～柳营路）、青云路（止园路～宝昌路）、芷江中路（西藏北路～东宝兴路）、宝昌路（中山北路～芷江中路）、止园路（中山北路～芷江中路）、和田路（中山北路～青云路）11条市政道路的排水管道改造工程，具体内容如下：1.1、广延路（广中路～延长路）排水管道工程DN300UPVC加筋管，L=195M；DN400玻璃钢夹砂管，L=5M；DN600玻璃钢夹砂管，L=104M；DN800玻璃钢夹砂管，L=5M；DN1200玻璃钢夹砂管，L=275.5M；DN1300玻璃钢夹砂管，L=562M；1000×1000砌筑检查井，13座；1000×1550砌筑检查井，8座；1100×1750砌筑检查井，16座；三通转折窨井，1座；两通转折窨井，1座；特殊井QLY1，1座；特殊井QLY28，1座。1.2、民晏路（平型关路～北宝兴路）排水管道工程DN300UPVC加筋管，L=83M；DN600玻璃钢夹砂管，L=27M；DN800玻璃钢夹砂管，L=186.5M；1000×1000砌筑检查井，10座；三通转折窨井，1座；特殊井MYL1，1座。1.3、洛川路（和田路～北宝兴路）排水管道工程DN300UPVC加筋管，L=222M；DN600玻璃钢夹砂管，L=82M；DN800玻璃钢夹砂管，L=314M；DN1200玻璃钢夹砂管，L=483.5M；1000×1000砌筑检查井，18座；1000×1550砌筑检查井，14座；两通转折窨井，1座；三通转折窨井，3座；四通转折窨井，1座。1.4、平型关路（延长路～柳营路）排水管道工程DN300玻璃钢夹砂管，L=140M；DN600玻璃钢夹砂管，L=91M；DN1000玻璃钢夹砂管，L=7M；DN1200玻璃钢夹砂管，L=320M；DN1300玻璃钢夹砂管，L=3665M；1000×1000砌筑检查井，11座；600×600砌筑检查井，1座；1000×1550砌筑检查井，8座；1100×1950砌筑检查井，9座；两通转折窨井，1座；三通转折窨井，1座。根据设计要求上述管道均采用开槽埋管法施工，其中Y1/PXGL～Y2/PXGL段沟槽支护采用Φ650水泥土搅拌桩SMW工法围护，L=24M；Y2/PXGL～Y7/PXGL段沟槽支护采用Φ400树根桩（有筋）+Φ300树根桩（无筋）结构，L=161M。1.5、柳营路（平型关路～北宝兴路）排水管道工程DN300UPVC加筋管，L=27M；DN600玻璃钢夹砂管，L=30M；DN8...
