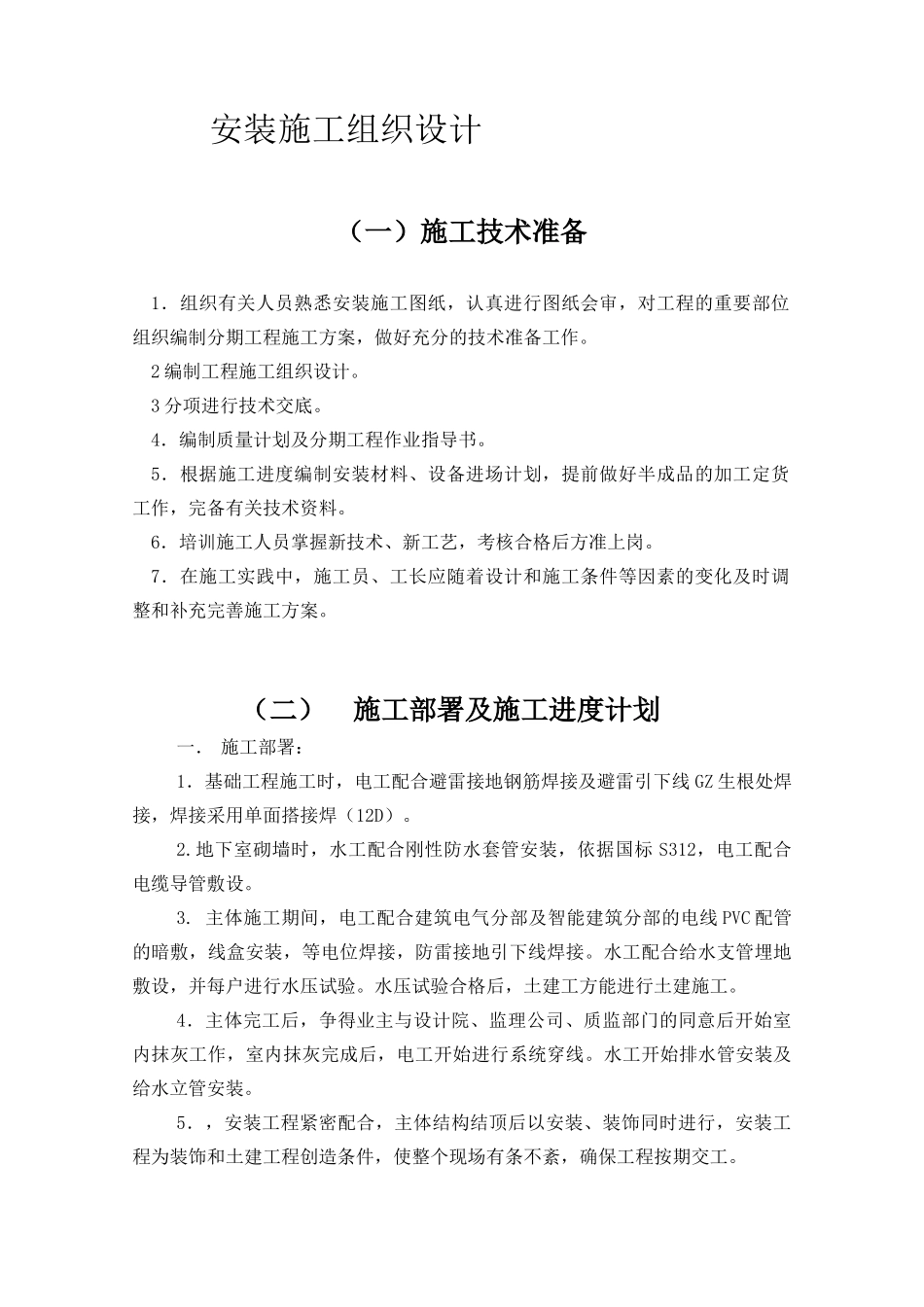

安装施工组织设计（一）施工技术准备1．组织有关人员熟悉安装施工图纸，认真进行图纸会审，对工程的重要部位组织编制分期工程施工方案，做好充分的技术准备工作。2编制工程施工组织设计。3分项进行技术交底。4．编制质量计划及分期工程作业指导书。5．根据施工进度编制安装材料、设备进场计划，提前做好半成品的加工定货工作，完备有关技术资料。6．培训施工人员掌握新技术、新工艺，考核合格后方准上岗。7．在施工实践中，施工员、工长应随着设计和施工条件等因素的变化及时调整和补充完善施工方案。（二）施工部署及施工进度计划一．施工部署：1．基础工程施工时，电工配合避雷接地钢筋焊接及避雷引下线GZ生根处焊接，焊接采用单面搭接焊（12D）。2.地下室砌墙时，水工配合刚性防水套管安装，依据国标S312，电工配合电缆导管敷设。3.主体施工期间，电工配合建筑电气分部及智能建筑分部的电线PVC配管的暗敷，线盒安装，等电位焊接，防雷接地引下线焊接。水工配合给水支管埋地敷设，并每户进行水压试验。水压试验合格后，土建工方能进行土建施工。4．主体完工后，争得业主与设计院、监理公司、质监部门的同意后开始室内抹灰工作，室内抹灰完成后，电工开始进行系统穿线。水工开始排水管安装及给水立管安装。5．，安装工程紧密配合，主体结构结顶后以安装、装饰同时进行，安装工程为装饰和土建工程创造条件，使整个现场有条不紊，确保工程按期交工。（三）主要项目施工方法一．）给排水工程：1．给排水工程开工前应具备的条件是：设计及其他技术文件齐全并经图纸会审，按批准的施工方案进行技术交底。材料规格、型号、材质条例要求经质监站准用办公室认可，并已办理好准用证。2．给排水工程应按设计图纸及相关操作规程施工，修改设计需办理文字变更手续。施工单位提出修改设计需以技术单形式经建设、监理、设计三方签字盖章；建设方提出修改设计需以设计变更通知单形式经监理、设计有关人员同意签字盖章，并经施工认可方可施工。3．给水引入管与排水排出管的水平净距离不得小于1m，室内给排水管平行铺设时两管间最小净距为500mm交叉敷设时垂直净距为150mm,给水管应铺设在排水管上方，如必须铺设在排水管下面应加套管，其长度不应小于排水管径的3倍。4．给水立管和装管3个以上配水点的支管始端均应安装可拆装的连接件，每个给水系统入户管安装至一层伐门应停止安装对地埋部分管道进行水压试验、试压合格后方可继续施工。5．排水管道的横管与横管，横管与立管的连接应采用45度三通或四通、90度斜三通90度斜四通，立管与排出管端部的连接宜采用2个45度弯头或弯曲半径不小于四倍管径的90度弯头。6．PVC-U管材与管件的连接要用承胶粘剂粘接。胶粘剂必须标有生产厂家名称、生产日期和使用期限，并必须有出厂合格证和说明书。管材和胶粘剂应由同一厂家配套供应。7．立管及非埋地管都应设置伸缩节，立管每层应设伸缩节一个，悬吊横管伸缩节最大不宜超过4m，管道伸缩节的伸缩量不应大于96S341表3之规定，为了使立管连接支管处位移最小，伸缩节应尽量设在水流汇全管件处，为了控制管的膨胀方向两个伸缩之间必须设置一个固定支承。8．PVC-U型排水管安装支承分滑动支承和固定支承，悬吊在楼板下的横支管上管连接有穿越楼板的卫生器具竖向支管时可视为一个滑动支承，明装立管穿楼板的卫生器具竖向支管时可视为一个滑动支承，明装立管穿楼板处有严格的防漏水措施，采用C20细石砼补洞，分两次浇注，第一次浇注2/3高度初凝后，再浇注剩余的1/3高度可以形成固定支承。9．PVC-U管材，排水系统检查口和清扫口的设置：立管在底层和在楼层转弯处应设置立管检查口，其安装高度为1m。有卫生器具的最高层立管也应设置立管检查口，检查口设置的位置和朝向应便于检修。10．PVC-U排水管安装中管道穿楼板和墙时需留预留孔洞，孔洞直径一般比管外径大50mm，管在安装前必须检查预留洞位置和标高是否正确。11．PVC-U管穿楼板处，应加装PUC-U或其他材质的止水翼环，用C20细石砼分层浇注第一次楼板厚度为2/3等强度达到1-2Mpa时，再浇注剩下的1/3，交工前还需要PVC-U排水立管穿楼板四周作宽30mm、高20mm的阻水圈。12．P...
