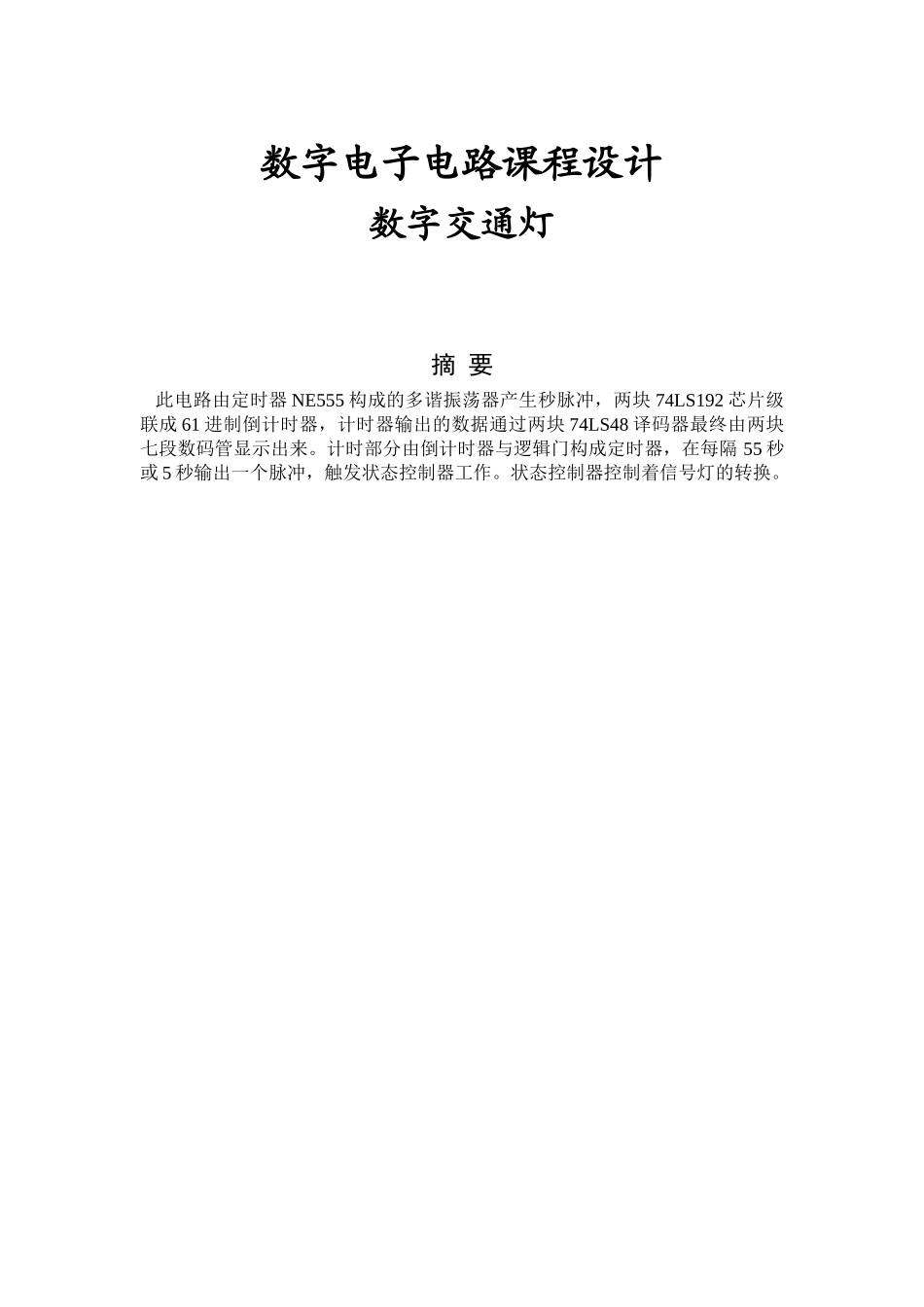

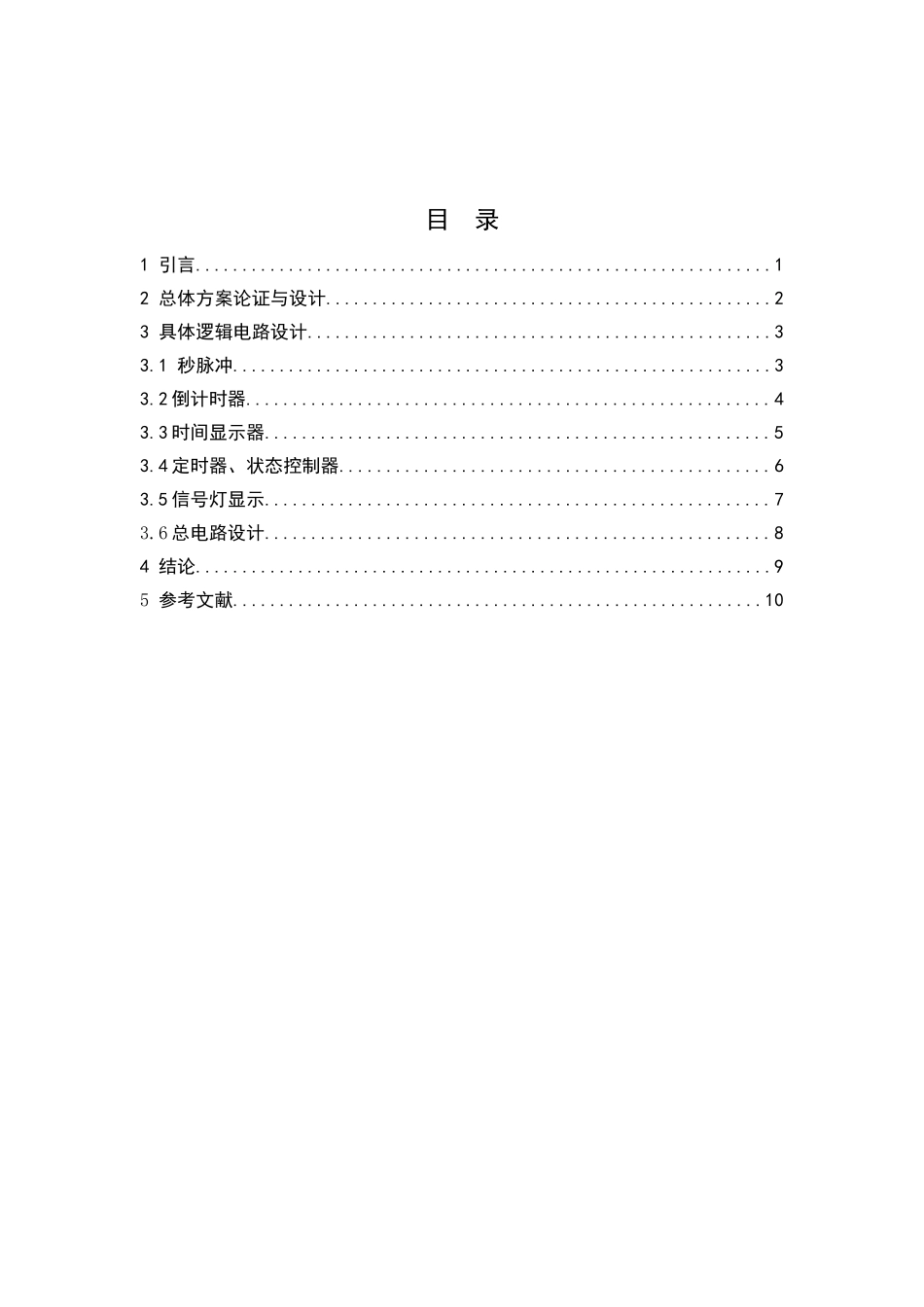

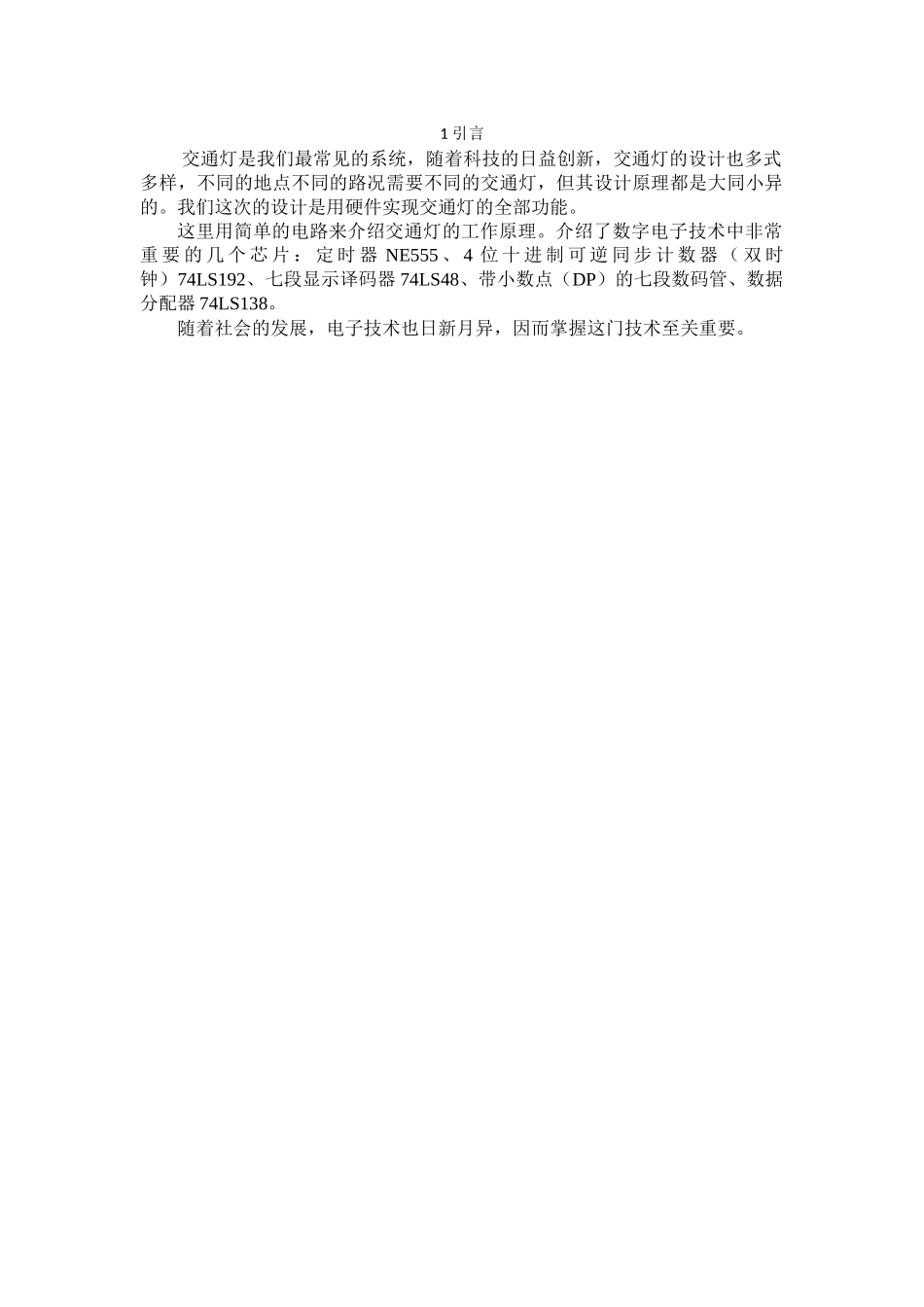

数字电子电路课程设计数字交通灯摘要此电路由定时器NE555构成的多谐振荡器产生秒脉冲，两块74LS192芯片级联成61进制倒计时器，计时器输出的数据通过两块74LS48译码器最终由两块七段数码管显示出来。计时部分由倒计时器与逻辑门构成定时器，在每隔55秒或5秒输出一个脉冲，触发状态控制器工作。状态控制器控制着信号灯的转换。目录1引言..............................................................12总体方案论证与设计................................................23具体逻辑电路设计..................................................33.1秒脉冲..........................................................33.2倒计时器........................................................43.3时间显示器......................................................53.4定时器、状态控制器..............................................63.5信号灯显示......................................................73.6总电路设计......................................................84结论..............................................................95参考文献.........................................................101引言交通灯是我们最常见的系统，随着科技的日益创新，交通灯的设计也多式多样，不同的地点不同的路况需要不同的交通灯，但其设计原理都是大同小异的。我们这次的设计是用硬件实现交通灯的全部功能。这里用简单的电路来介绍交通灯的工作原理。介绍了数字电子技术中非常重要的几个芯片：定时器NE555、4位十进制可逆同步计数器（双时钟）74LS192、七段显示译码器74LS48、带小数点（DP）的七段数码管、数据分配器74LS138。随着社会的发展，电子技术也日新月异，因而掌握这门技术至关重要。2总体方案论证与设计1、方案方案1：由定时器NE555构成的多谐振荡器产生秒脉冲，两块74LS192芯片级联成61进制倒计时器，计时器输出的数据通过两块74LS48译码器和两块七段数码管显示出来。由倒计时器与逻辑门构成定时器，在每隔55秒或5秒输出一个脉冲，触发状态控制器工作。状态控制器控制着信号灯的转换。方案2：方案2与方案1很大一部分都相同，就定时器那一块有差异。定时器由两块74LS162（4位十进制同步计数器）进行计数而不用倒计时器计数。综合考虑，方案1比方案2所用的器件要少，比较经济。而且方案1容易连接。易于生成。所以选择方案1比较好。2、信号转换状态1（00）：东西方向车道的绿灯亮，车道，人行道通行；南北方向车道的红灯亮，车道，人行道禁止通行。状态2（01）：东西方向车道的黄灯亮，车道，人行道缓行；南北方向车道的红灯亮，车道，人行道禁止通行；状态3（10）：东西方向车道的红灯亮，车道，人行道禁止通行；南北方向车道的绿灯亮，车道，人行道通行；状态4（11）：东西方向车道的红灯亮，车道，人行道禁止通行；南北方向车的黄灯亮，车道，人行道缓行；3具体逻辑电路设计3.1秒脉冲系统所需要的秒脉冲由定时器NE555所构成的多谐振荡器提供，多谐振荡器如图1—1（a）所示，图中NE555外引线排列如图1—1（b）所示。其中1脚是电路地GND；8脚是正电源端Ucc，工作电压范围为5~18V；2脚是低触发端TR；3脚是输出端OUT；4脚是主复位端R；5脚是控制电压端Uc；6脚是高触发端TH；7脚放电端DISC。R1、R2和C为定时电阻和电容，C1为电压控制端稳定电容。在信号的输出端产生矩形脉冲，其振荡频率为f=1.44/(R1+2R2)C。图1-1(a)图1-1(b)3.2倒计时器倒计时器由两位4位十进制可逆同步计数器（双时钟）74LS192、一个非门和一或门构成。其组成如图2—1（a）所示，其中74LS192是上升沿触发，CPU为加计数时钟输入端；CPD为减计数时钟输入端；LD为异步预置端，低有效；CR为异步清零端，高有效；CO为进位输出端，当1001后输出低电平；BO为借位输出端，当0000后输出低电平；D3D2D1D0为数据预置端；Q3Q2Q1Q0为数据输出端。倒计时器初始状态为01100000，当输入一个脉冲，计时器就会减一。低位的状态是0000时，再来一个脉冲，BO端就会由1—〉0，这是高位的CPD端由0—〉1。高...
