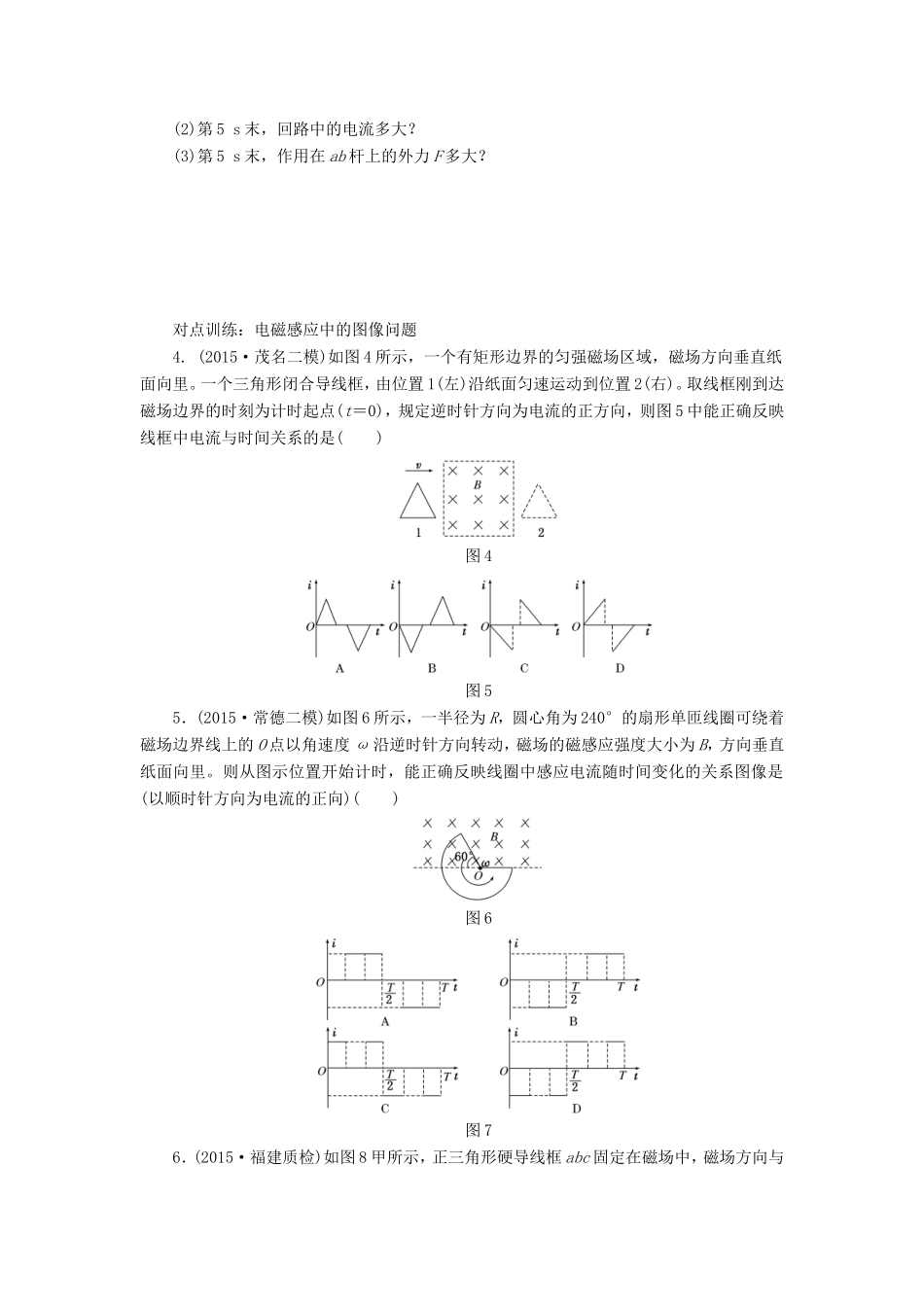

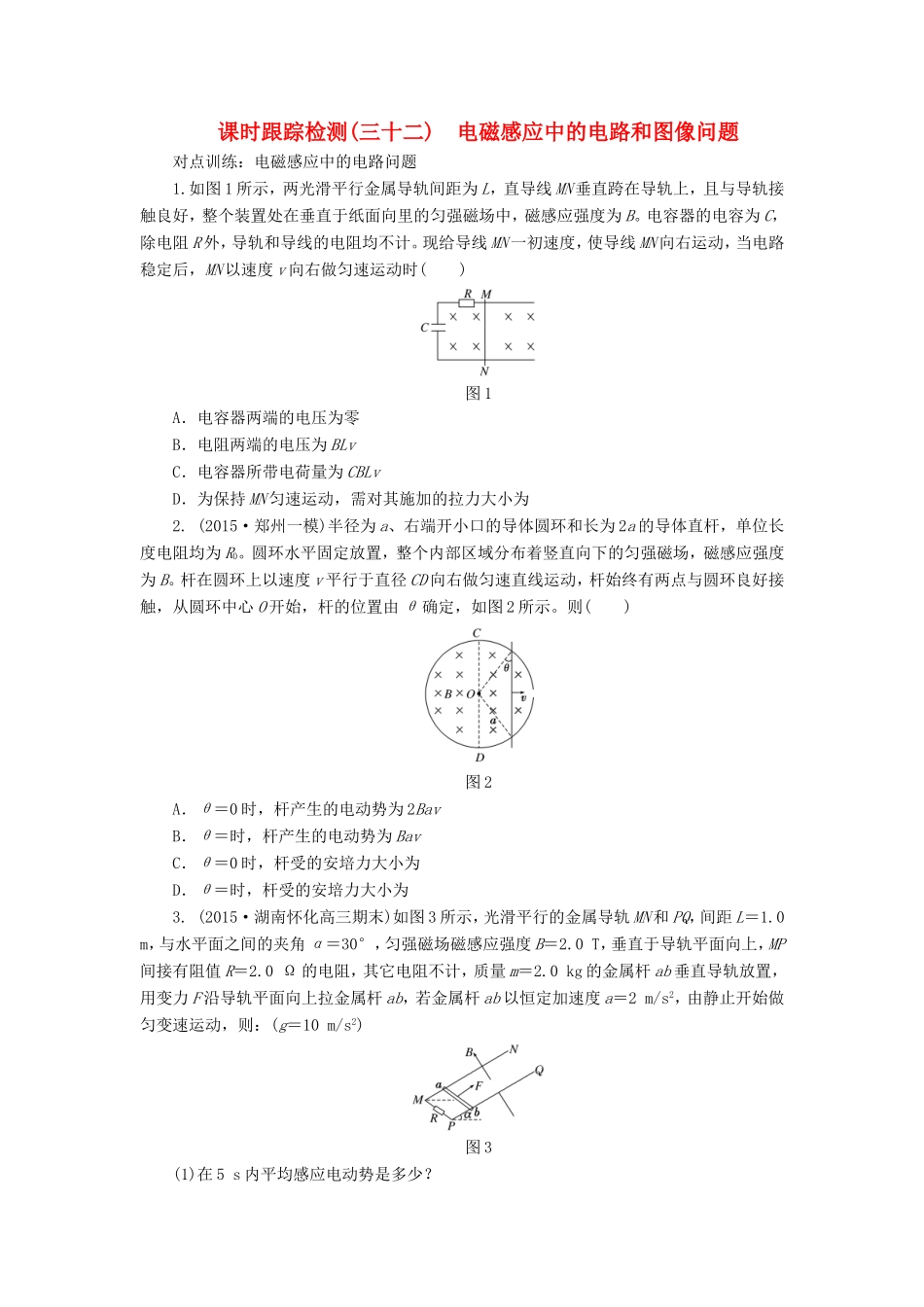

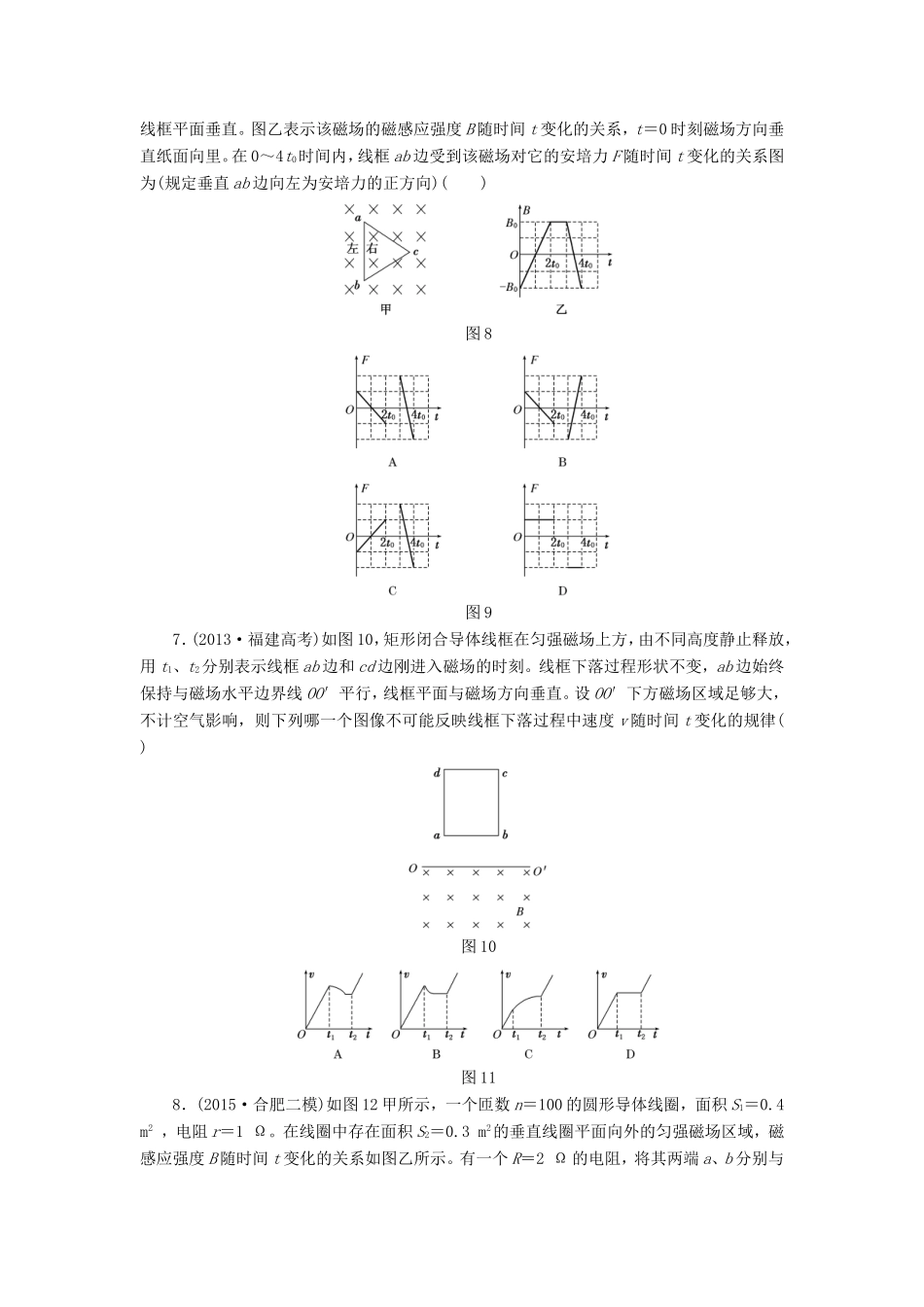

课时跟踪检测(三十二)电磁感应中的电路和图像问题对点训练：电磁感应中的电路问题1.如图1所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B。电容器的电容为C，除电阻R外，导轨和导线的电阻均不计。现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时()图1A．电容器两端的电压为零B．电阻两端的电压为BLvC．电容器所带电荷量为CBLvD．为保持MN匀速运动，需对其施加的拉力大小为2.(2015·郑州一模)半径为a、右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R0。圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B。杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图2所示。则()图2A．θ＝0时，杆产生的电动势为2BavB．θ＝时，杆产生的电动势为BavC．θ＝0时，杆受的安培力大小为D．θ＝时，杆受的安培力大小为3.(2015·湖南怀化高三期末)如图3所示，光滑平行的金属导轨MN和PQ，间距L＝1.0m，与水平面之间的夹角α＝30°，匀强磁场磁感应强度B＝2.0T，垂直于导轨平面向上，MP间接有阻值R＝2.0Ω的电阻，其它电阻不计，质量m＝2.0kg的金属杆ab垂直导轨放置，用变力F沿导轨平面向上拉金属杆ab，若金属杆ab以恒定加速度a＝2m/s2，由静止开始做匀变速运动，则：(g＝10m/s2)图3(1)在5s内平均感应电动势是多少？(2)第5s末，回路中的电流多大？(3)第5s末，作用在ab杆上的外力F多大？对点训练：电磁感应中的图像问题4.(2015·茂名二模)如图4所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里。一个三角形闭合导线框，由位置1(左)沿纸面匀速运动到位置2(右)。取线框刚到达磁场边界的时刻为计时起点(t＝0)，规定逆时针方向为电流的正方向，则图5中能正确反映线框中电流与时间关系的是()图4图55．(2015·常德二模)如图6所示，一半径为R，圆心角为240°的扇形单匝线圈可绕着磁场边界线上的O点以角速度ω沿逆时针方向转动，磁场的磁感应强度大小为B，方向垂直纸面向里。则从图示位置开始计时，能正确反映线圈中感应电流随时间变化的关系图像是(以顺时针方向为电流的正向)()图6图76．(2015·福建质检)如图8甲所示，正三角形硬导线框abc固定在磁场中，磁场方向与线框平面垂直。图乙表示该磁场的磁感应强度B随时间t变化的关系，t＝0时刻磁场方向垂直纸面向里。在0～4t0时间内，线框ab边受到该磁场对它的安培力F随时间t变化的关系图为(规定垂直ab边向左为安培力的正方向)()图8图97．(2013·福建高考)如图10，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直。设OO′下方磁场区域足够大，不计空气影响，则下列哪一个图像不可能反映线框下落过程中速度v随时间t变化的规律()图10图118．(2015·合肥二模)如图12甲所示，一个匝数n＝100的圆形导体线圈，面积S1＝0.4m2，电阻r＝1Ω。在线圈中存在面积S2＝0.3m2的垂直线圈平面向外的匀强磁场区域，磁感应强度B随时间t变化的关系如图乙所示。有一个R＝2Ω的电阻，将其两端a、b分别与图甲中的圆形线圈相连接，b端接地，则下列说法正确的是()图12A．圆形线圈中产生的感应电动势E＝6VB．在0～4s时间内通过电阻R的电荷量q＝8CC．设b端电势为零，则a端的电势φa＝3VD．在0～4s时间内电阻R上产生的焦耳热Q＝18J考点综合训练9.如图13所示，水平面上固定一个间距L＝1m的光滑平行金属导轨，整个导轨处在竖直方向的磁感应强度B＝1T的匀强磁场中，导轨一端接阻值R＝9Ω的电阻。导轨上有质量m＝1kg、电阻r＝1Ω、长度也为1m的导体棒，在外力的作用下从t＝0开始沿平行导轨方向运动，其速度随时间的变化规律是v＝2，不计导轨电阻。求：图13图14(1)t＝4s时导体棒受到的安培力的大小；(2)请在如图14所示的坐标系中画出电流平方与时间的关系(I2t)图像。10．(2015·新余高三上学期期末质检)如图15...
