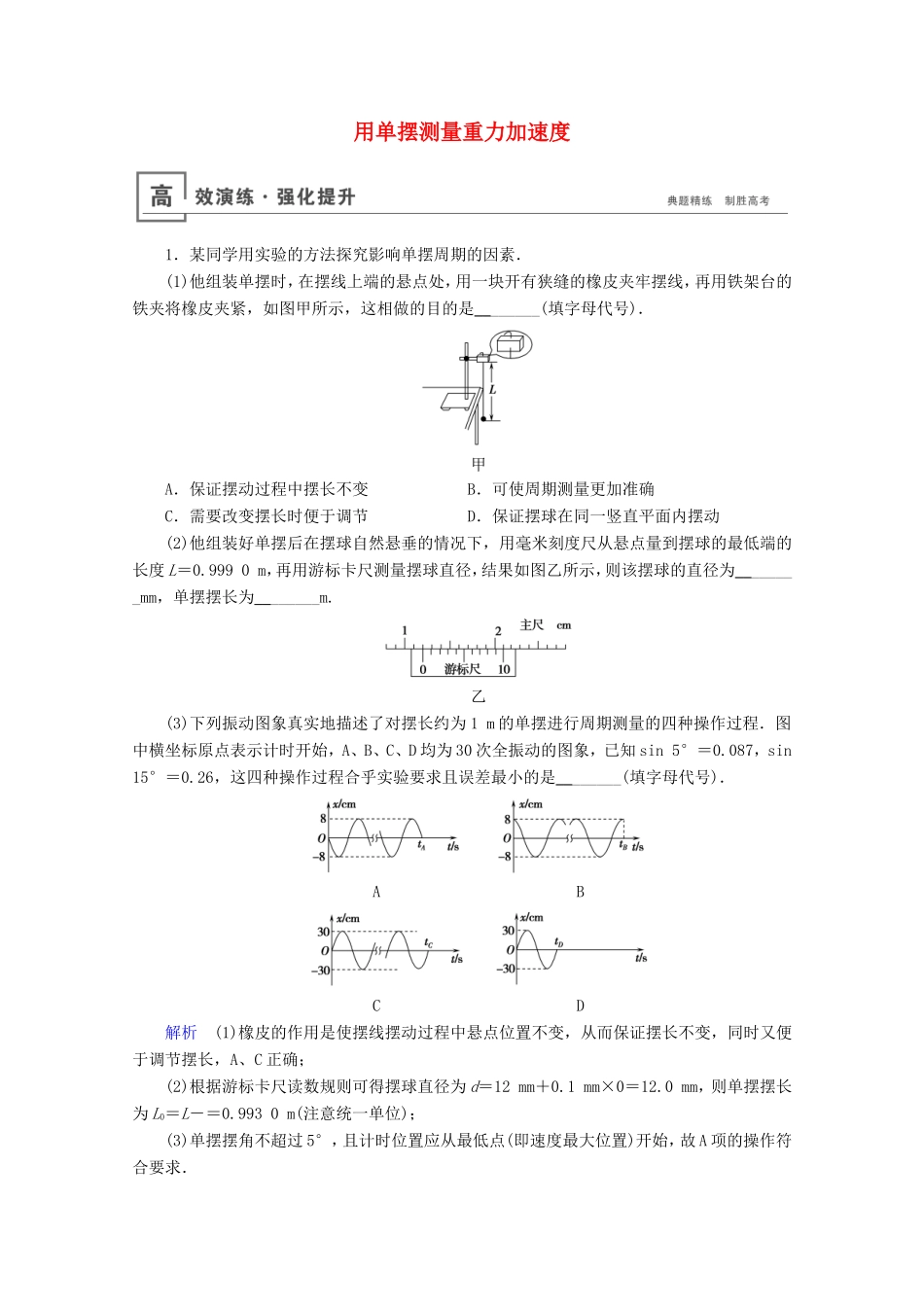

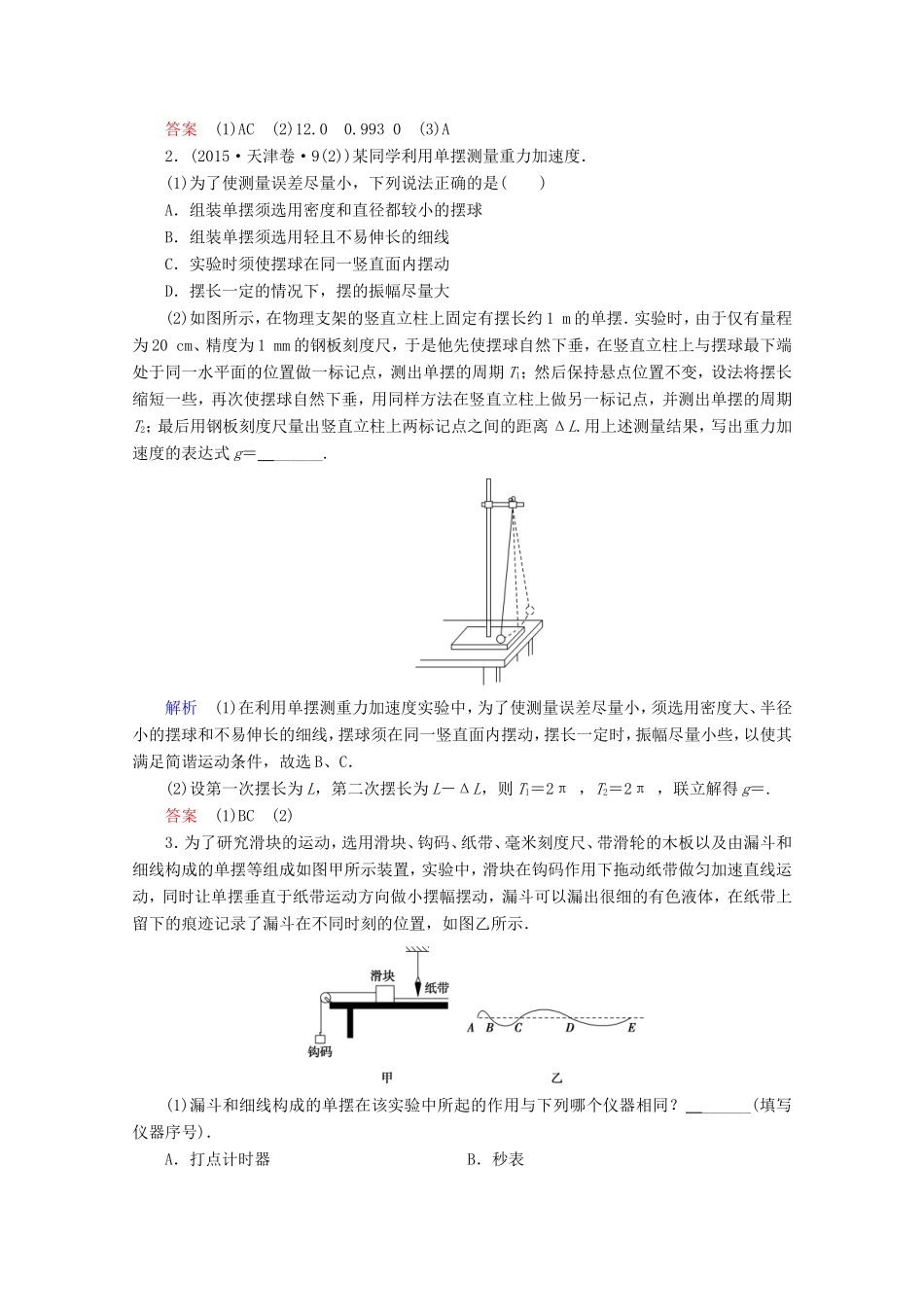

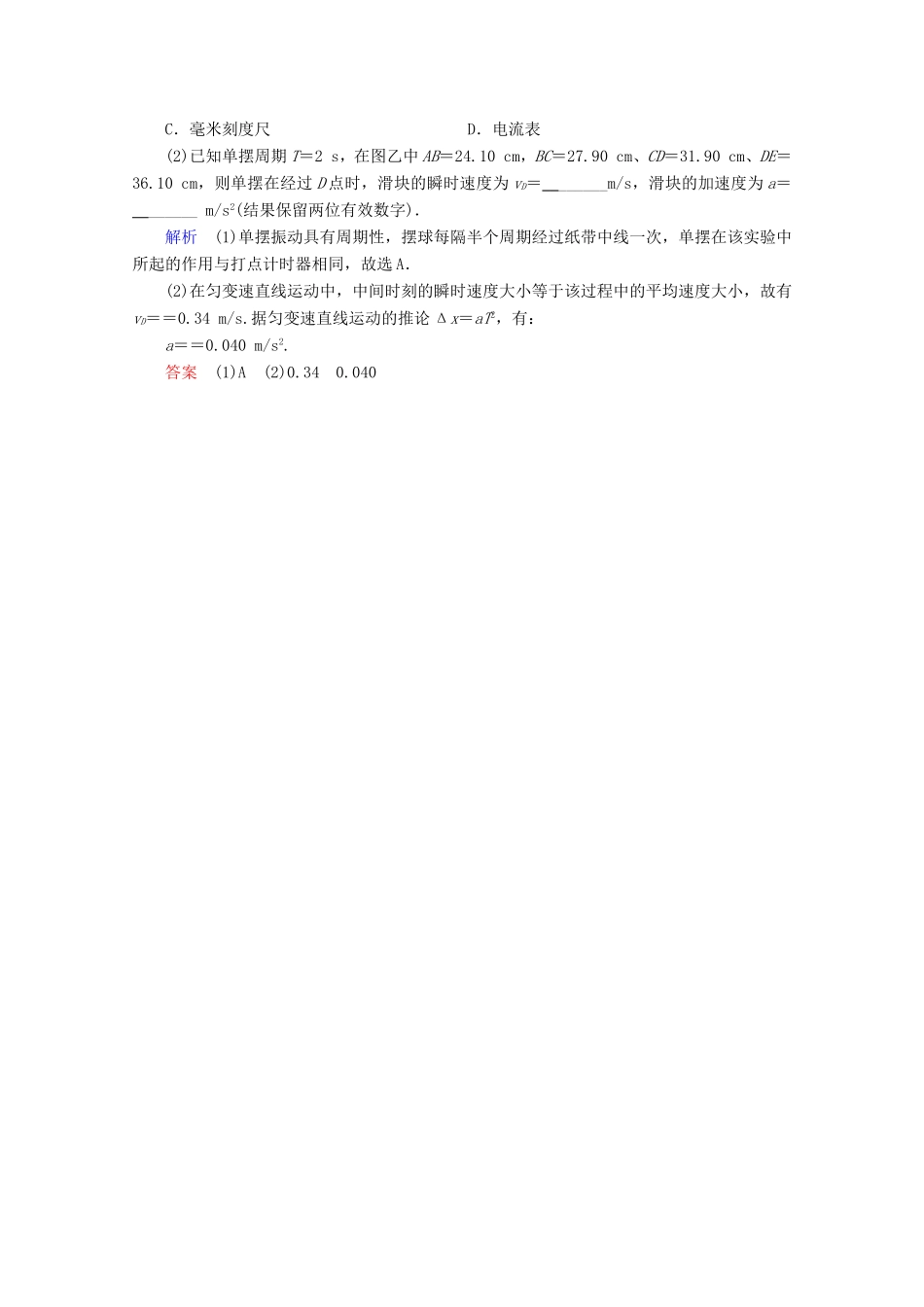

用单摆测量重力加速度1．某同学用实验的方法探究影响单摆周期的因素．(1)他组装单摆时，在摆线上端的悬点处，用一块开有狭缝的橡皮夹牢摆线，再用铁架台的铁夹将橡皮夹紧，如图甲所示，这相做的目的是________(填字母代号)．甲A．保证摆动过程中摆长不变B．可使周期测量更加准确C．需要改变摆长时便于调节D．保证摆球在同一竖直平面内摆动(2)他组装好单摆后在摆球自然悬垂的情况下，用毫米刻度尺从悬点量到摆球的最低端的长度L＝0.9990m，再用游标卡尺测量摆球直径，结果如图乙所示，则该摆球的直径为________mm，单摆摆长为________m.乙(3)下列振动图象真实地描述了对摆长约为1m的单摆进行周期测量的四种操作过程．图中横坐标原点表示计时开始，A、B、C、D均为30次全振动的图象，已知sin5°＝0.087，sin15°＝0.26，这四种操作过程合乎实验要求且误差最小的是________(填字母代号)．ABCD解析(1)橡皮的作用是使摆线摆动过程中悬点位置不变，从而保证摆长不变，同时又便于调节摆长，A、C正确；(2)根据游标卡尺读数规则可得摆球直径为d＝12mm＋0.1mm×0＝12.0mm，则单摆摆长为L0＝L－＝0.9930m(注意统一单位)；(3)单摆摆角不超过5°，且计时位置应从最低点(即速度最大位置)开始，故A项的操作符合要求．答案(1)AC(2)12.00.9930(3)A2．(2015·天津卷·9(2))某同学利用单摆测量重力加速度．(1)为了使测量误差尽量小，下列说法正确的是()A．组装单摆须选用密度和直径都较小的摆球B．组装单摆须选用轻且不易伸长的细线C．实验时须使摆球在同一竖直面内摆动D．摆长一定的情况下，摆的振幅尽量大(2)如图所示，在物理支架的竖直立柱上固定有摆长约1m的单摆．实验时，由于仅有量程为20cm、精度为1mm的钢板刻度尺，于是他先使摆球自然下垂，在竖直立柱上与摆球最下端处于同一水平面的位置做一标记点，测出单摆的周期T1；然后保持悬点位置不变，设法将摆长缩短一些，再次使摆球自然下垂，用同样方法在竖直立柱上做另一标记点，并测出单摆的周期T2；最后用钢板刻度尺量出竖直立柱上两标记点之间的距离ΔL.用上述测量结果，写出重力加速度的表达式g＝________.解析(1)在利用单摆测重力加速度实验中，为了使测量误差尽量小，须选用密度大、半径小的摆球和不易伸长的细线，摆球须在同一竖直面内摆动，摆长一定时，振幅尽量小些，以使其满足简谐运动条件，故选B、C．(2)设第一次摆长为L，第二次摆长为L－ΔL，则T1＝2π，T2＝2π，联立解得g＝.答案(1)BC(2)3．为了研究滑块的运动，选用滑块、钩码、纸带、毫米刻度尺、带滑轮的木板以及由漏斗和细线构成的单摆等组成如图甲所示装置，实验中，滑块在钩码作用下拖动纸带做匀加速直线运动，同时让单摆垂直于纸带运动方向做小摆幅摆动，漏斗可以漏出很细的有色液体，在纸带上留下的痕迹记录了漏斗在不同时刻的位置，如图乙所示．(1)漏斗和细线构成的单摆在该实验中所起的作用与下列哪个仪器相同？________(填写仪器序号)．A．打点计时器B．秒表C．毫米刻度尺D．电流表(2)已知单摆周期T＝2s，在图乙中AB＝24.10cm，BC＝27.90cm、CD＝31.90cm、DE＝36.10cm，则单摆在经过D点时，滑块的瞬时速度为vD＝________m/s，滑块的加速度为a＝________m/s2(结果保留两位有效数字)．解析(1)单摆振动具有周期性，摆球每隔半个周期经过纸带中线一次，单摆在该实验中所起的作用与打点计时器相同，故选A．(2)在匀变速直线运动中，中间时刻的瞬时速度大小等于该过程中的平均速度大小，故有vD＝＝0.34m/s.据匀变速直线运动的推论Δx＝aT2，有：a＝＝0.040m/s2.答案(1)A(2)0.340.040
