天然气管道施工组织设计教材VIP免费

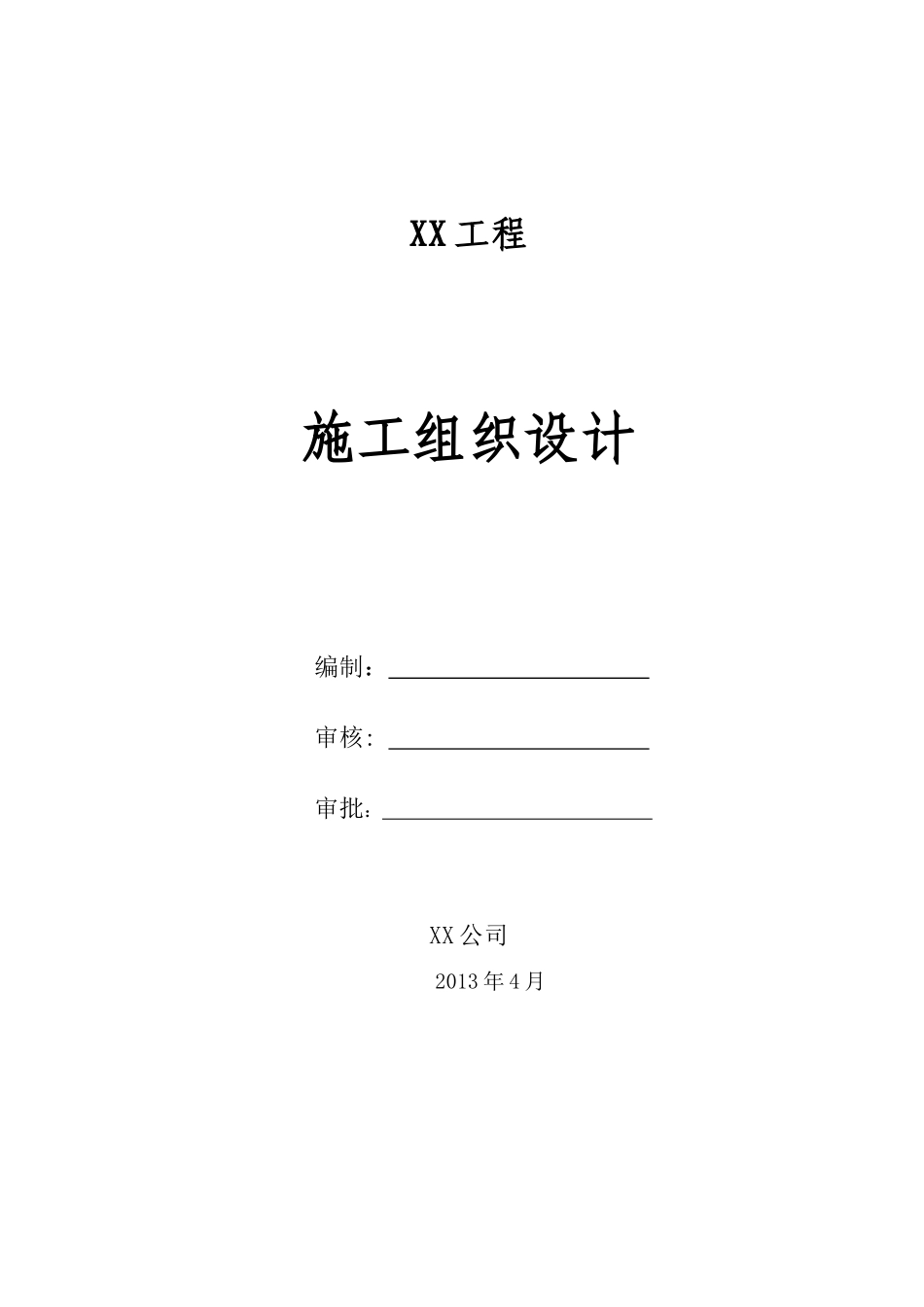

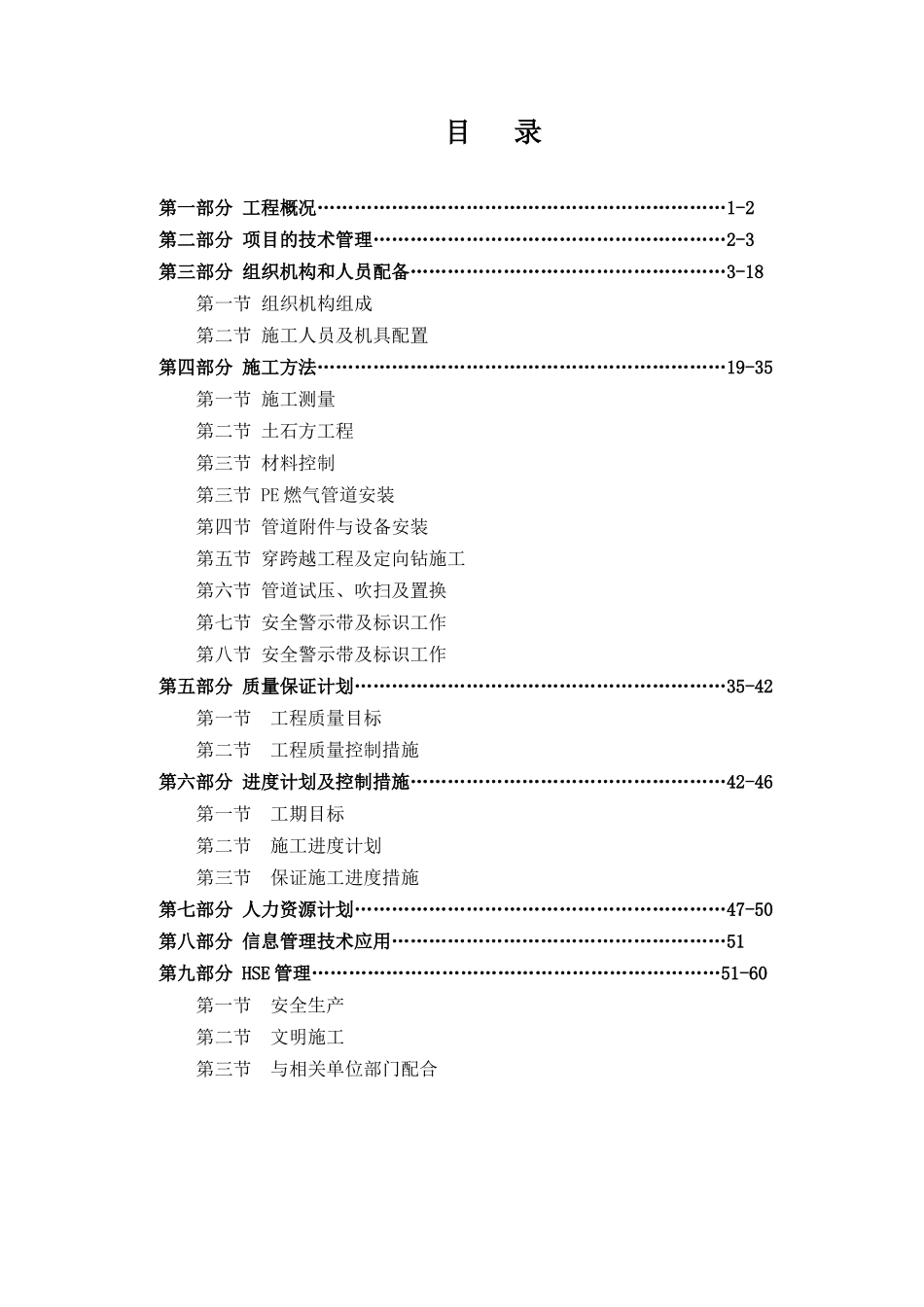

XX工程施工组织设计编制：审核:审批：XX公司2013年4月目录第一部分工程概况…………………………………………………………1-2第二部分项目的技术管理…………………………………………………2-3第三部分组织机构和人员配备……………………………………………3-18第一节组织机构组成第二节施工人员及机具配置第四部分施工方法…………………………………………………………19-35第一节施工测量第二节土石方工程第三节材料控制第三节PE燃气管道安装第四节管道附件与设备安装第五节穿跨越工程及定向钻施工第六节管道试压、吹扫及置换第七节安全警示带及标识工作第八节安全警示带及标识工作第五部分质量保证计划……………………………………………………35-42第一节工程质量目标第二节工程质量控制措施第六部分进度计划及控制措施……………………………………………42-46第一节工期目标第二节施工进度计划第三节保证施工进度措施第七部分人力资源计划……………………………………………………47-50第八部分信息管理技术应用………………………………………………51第九部分HSE管理…………………………………………………………51-60第一节安全生产第二节文明施工第三节与相关单位部门配合第一部分工程概况一、工程概况工程名称：XX工程建设单位：XX公司施工单位：XX公司施工工期：XX个日历日为满足环境保护需要，优化投资环境，提高企业的竞争优势，实现可持续发展战略，应建设单位要求对玉滘LNG卫星站站外管线进行扩建，为揭东试验区多家工业用户供气。工程量为：De315（SDR11、PE100）：10.78km；De110（SDR11、PE100）：2.1km；De90（SDR11、PE100）：1.5km；主要建设项目包括：中压管道及配套设施。二、工程内容XX主要工程内容：线路交桩放线、施工便道、作业带清理、必要的临时性和永久性进出场道路修建、布管、管沟开挖、细土拉运、稳管、下沟回填、线路上的穿跨越、三桩购置及埋设（含设计要求的其它各类标志桩）、地貌恢复、环保措施以及标段内管段强度试压和严密性试压、扫线、分段试压等，以及置换、联合试运的配合；标段内线路阀井施工；工程所需的非业主供料的所有材料、设备和消耗品的采购供货等。开展对XX工程施工及相关协调、赔付、手续办理等工作，施工的主要内容（不限于）：按施工图纸管线走向放线，相邻其它管线及电缆勘察、管沟开挖、沟槽处理、下沟回填、特殊地段采用非开挖方式施工（如水平定向钻）、分段试压、吹扫、置换、原设施和地貌恢复、安全施工措施、环保措施以及标段内管段强度试压和严密性试压、联合试运的配合，工程所需的非业主供料的阀门（包括开关阀门专用工具）、管件、穿越工程所用钢套管、三桩、安全警示带、金属示踪线等所有材料、设备和消耗品的采购供货，业主提供的材料仅为PE管材。主要工程量如下表：序号名称和型号品种规格数量设计压力(MPa)工艺介质1燃气管（PE100、SDR11）燃气管道De315*28.610780m0.4天然气2燃气管（PE100、SDR11）燃气管道De110*10.02100m0.4天然气3燃气管（PE100、SDR11）燃气管道De90*8.201500m0.4天然气三、工程重点与难点工程重点:所有穿越施工工程难点:与相关单位协调四、工程质量指标单位工程优良分部工程优良工程质量合格率100%五、工程HSE指标本工程的安全、保安、环境职业健康安全目标为（1）重大伤亡事故率为零；（2）轻伤年负伤率为零；（3）职业病发生率为零；（4）危险固体废弃物回收处置率100%；（5）三废及噪声达标排放。第二部分项目的技术管理1.严格遵守合同文件规定的内容和设计要求，实施“精品工程”战略。确定本工程的创优规划并以此来编制施工组织设计。2.在仔细勘察工程实地、认真研究招标文件和有关规定的基础上充分考虑本标段的特点、场地、交通、水文、资源、民情、水电供应、气候等实际情况，为确保工程质量、工期目标的实现，我公司将科学合理地组织施工。3.我公司将严格按照ISO2000国际质量认证体系标准和公司HSE管理标准和项目法施工要求，进行施工管理和质量控制，建立健全质量保证体系，强化安全、质量先进保证措施，使各项工序落到实处，为工程施工的顺利、高效进行创造良好的...
