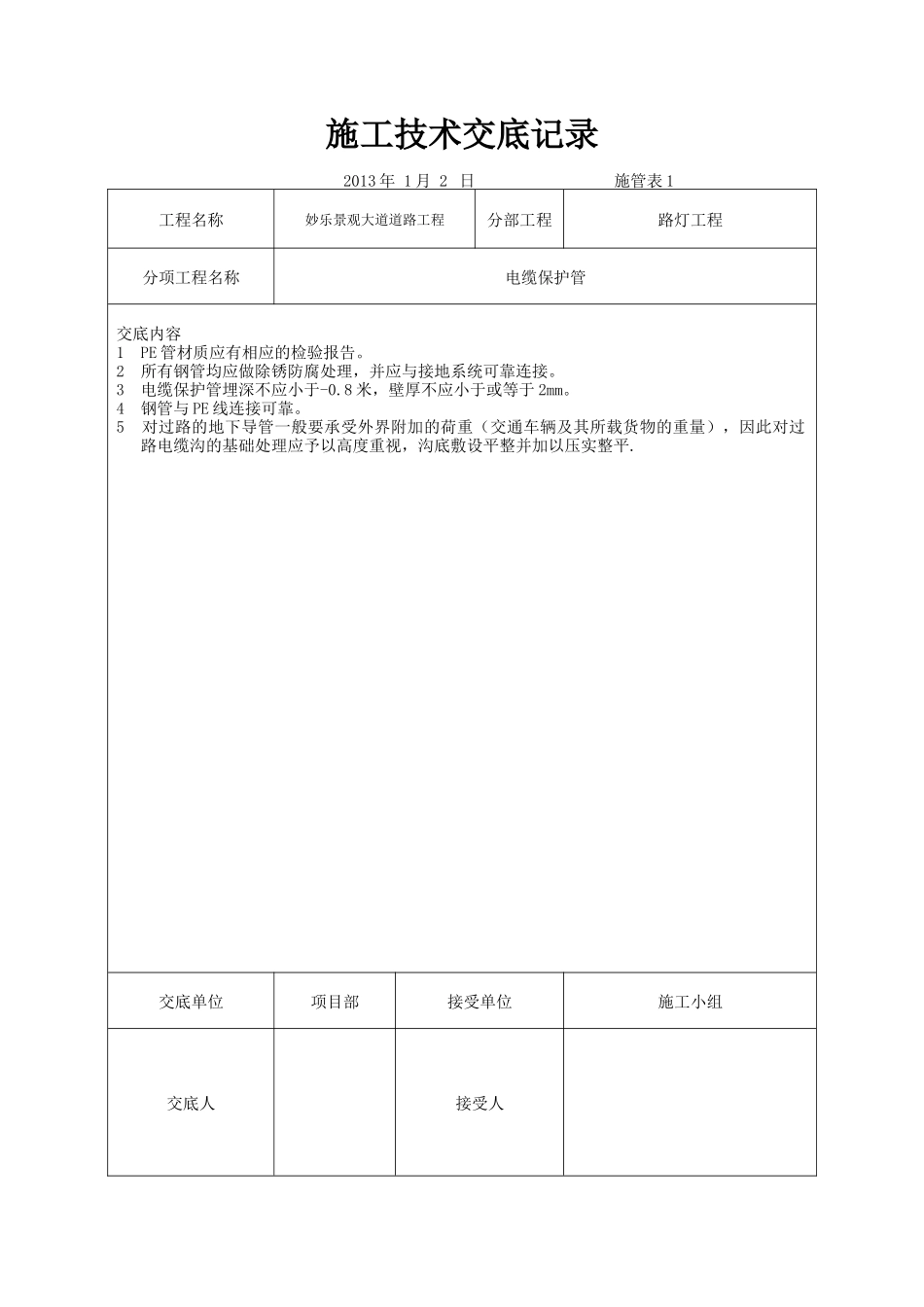

施工技术交底记录2013年1月24日施管表1工程名称妙乐景观大道道路工程分部工程路灯工程分项工程名称电缆保护管交底内容1PE管材质应有相应的检验报告。2所有钢管均应做除锈防腐处理，并应与接地系统可靠连接。3电缆保护管埋深不应小于-0.8米，壁厚不应小于或等于2mm。4钢管与PE线连接可靠。5对过路的地下导管一般要承受外界附加的荷重（交通车辆及其所载货物的重量），因此对过路电缆沟的基础处理应予以高度重视，沟底敷设平整并加以压实整平.交底单位项目部接受单位施工小组交底人接受人施工技术交底记录2222222013年1月24日施管表2工程名称妙乐景观大道道路工程分部工程路灯工程分项工程名称电缆敷设交底内容1敷设前要检查所要敷设的电缆型号规格与设计是否相符，外观是否有扭绞，压扁，保护层断裂等缺陷。2敷设时在终端头及接头附近要有余留长度，电缆应在全长上留少量裕度，并作波浪形敷设。3电缆的弯曲半径不应少于电缆外径的10倍，铠装电缆弯曲半径不应少于电缆外径的20倍。4电缆终端头与接头制作时，应严格遵守工艺规程，应在气候良好的条件下进行，并要有防尘和外来污物的措施。电缆终端头与接头从开始剥切到制作完毕，必须连续进行一次完成以免受潮。剥切电缆时不得伤及芯线和绝缘，包缠绝缘时应注意清洁，防止污秽与潮气侵入绝缘层。5电缆敷设时不得损坏电缆保护层。6电缆穿管前应清除管内杂物和积水，并且管内不得有接头。7电缆接线时确定统一颜色，三相做到一致，零线和地线分开。8电缆直埋或在保护管中不得有接头.电缆敷设前应用500V兆欧表进行绝缘电阻测量，阻值不得小于10MΩ.9电缆在灯杆两侧预留量不应小于0.5m.交底单位项目部接受单位施工小组交底人接受人施工技术交底记录22013年1月24日施管表3工程名称妙乐景观大道道路工程分部工程路灯工程分项工程名称路灯基础交底内容1基坑开挖应符合设计要求，挖至设计标高后，应对坑底进行保护，经检验合格后方可进行下一道工序。2用作模板的地坪应平整，浇筑砼前模板内的杂物应清理干净，模板的接缝不应漏浆。3基础砼强度必须符合设计要求，浇筑振捣密实，无蜂窝、麻面。4基础内的预埋钢件及预埋螺栓位置要安放准确。5接地做法要符合规范。交底单位项目部接受单位施工小组交底人接受人施工技术交底记录201122222013年1月24日施管表4工程名称妙乐景观大道道路工程分部工程路灯工程分项工程名称灯具安装交底内容1灯具安装前要进行外观检查，应无损伤及缺陷。2灯具与基础固定可靠，地脚螺栓螺帽齐全，灯具接线盒盒盖的防水密封垫完整。3灯具的自动通、断电源控制装置动作准确，每套灯具熔断器盒内熔丝齐全，规格与灯具适配。4路灯的照明器具固定可靠，紧固件齐全、拧紧，灯位正确，每套灯具配有熔断器的保护。5、金属灯杆、灯座均应接地（接零）保护。交底单位项目部接受单位施工小组交底人接受人施工技术交底记录20122222013年1月24日施管表5工程名称妙乐景观大道道路工程分部工程路灯工程分项工程名称接地保护交底内容1本工程的所有电气设备正常不带电，而事故情况下可能带电的金属外壳均应做好良好的接地或接零，电缆、电缆头金属外皮、电缆保护管、金属支架都必须可靠接地，其接地电阻不得大于4Ω。2接地极采用L50×5×2500镀锌角钢一端打成尖角加工而成。长2.5米打入地下，接地极顶部距地平面-0.8米，接地极之间用镀锌扁钢-40×4连接。连接处用电焊将扁钢焊在角钢上，连接处要四面全焊满，焊后除药皮涂沥青漆，扁钢与扁钢连接处用电焊焊死，连接长度不小于扁钢宽度的2倍、圆钢为其直径的6倍，焊后清除药皮涂沥青漆.交底单位项目部接受单位施工小组交底人接受人施工安全交底记录20112013年1月24日施管表6工程名称妙乐景观大道道路工程分部工程路灯工程分项工程名称施工安全交底内容1贯彻执行“安全第一，预防为主”的方针，将安全工作列入主要议事日程，定期、不定期对工地进行安全检查。2现场施工人员应严格执行各项安全操作规程，施工前要安全技术交底，定期进行安全教育。3组织安全检查人员随时到现场进行检查，发现问题及时处理。4参加施工的人员，必须经过三级安全教育，树立“安全第一”的思想。5在施工中遇有交叉作...
