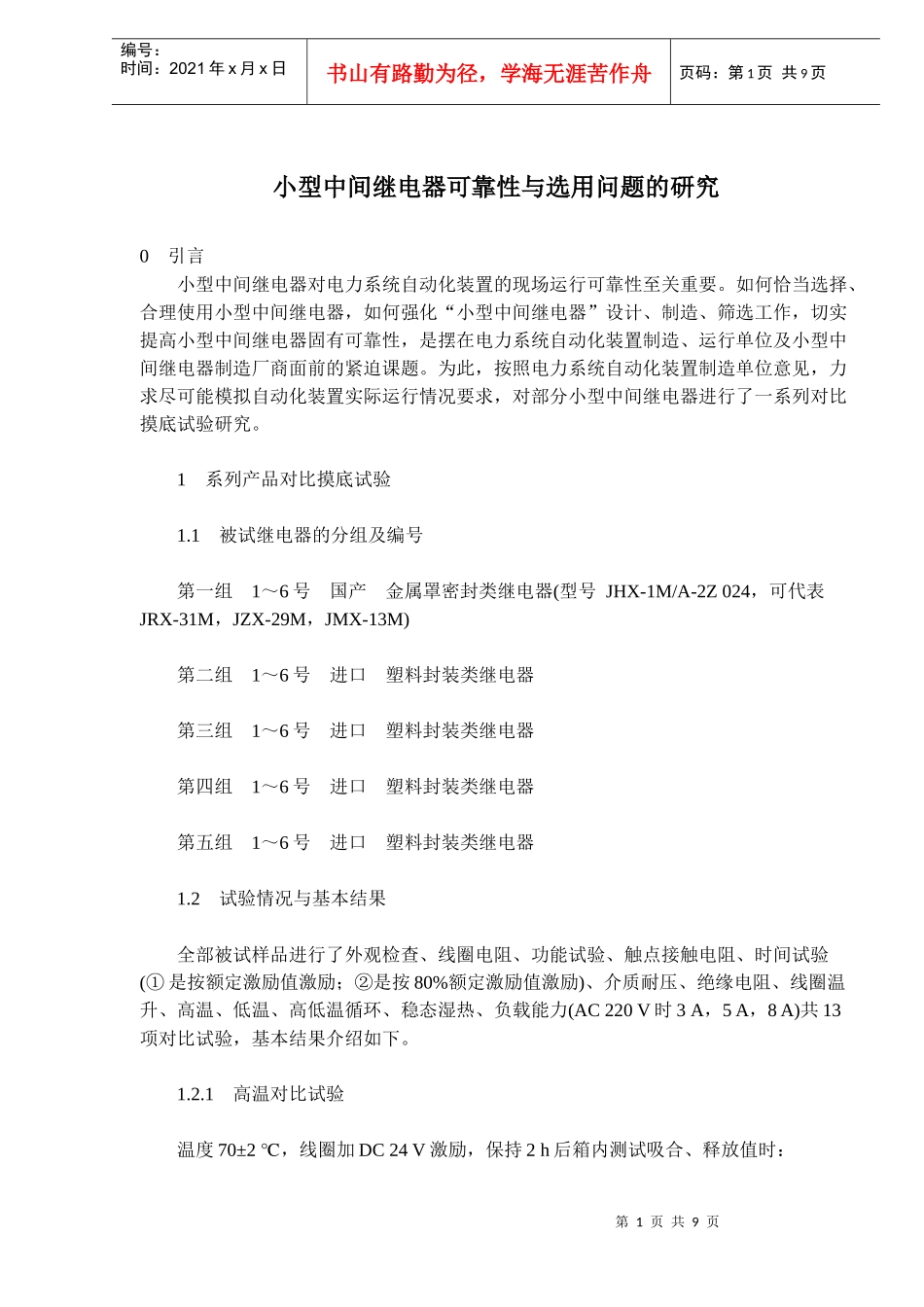

小型中间继电器可靠性与选用问题的研究_第1页
1/9

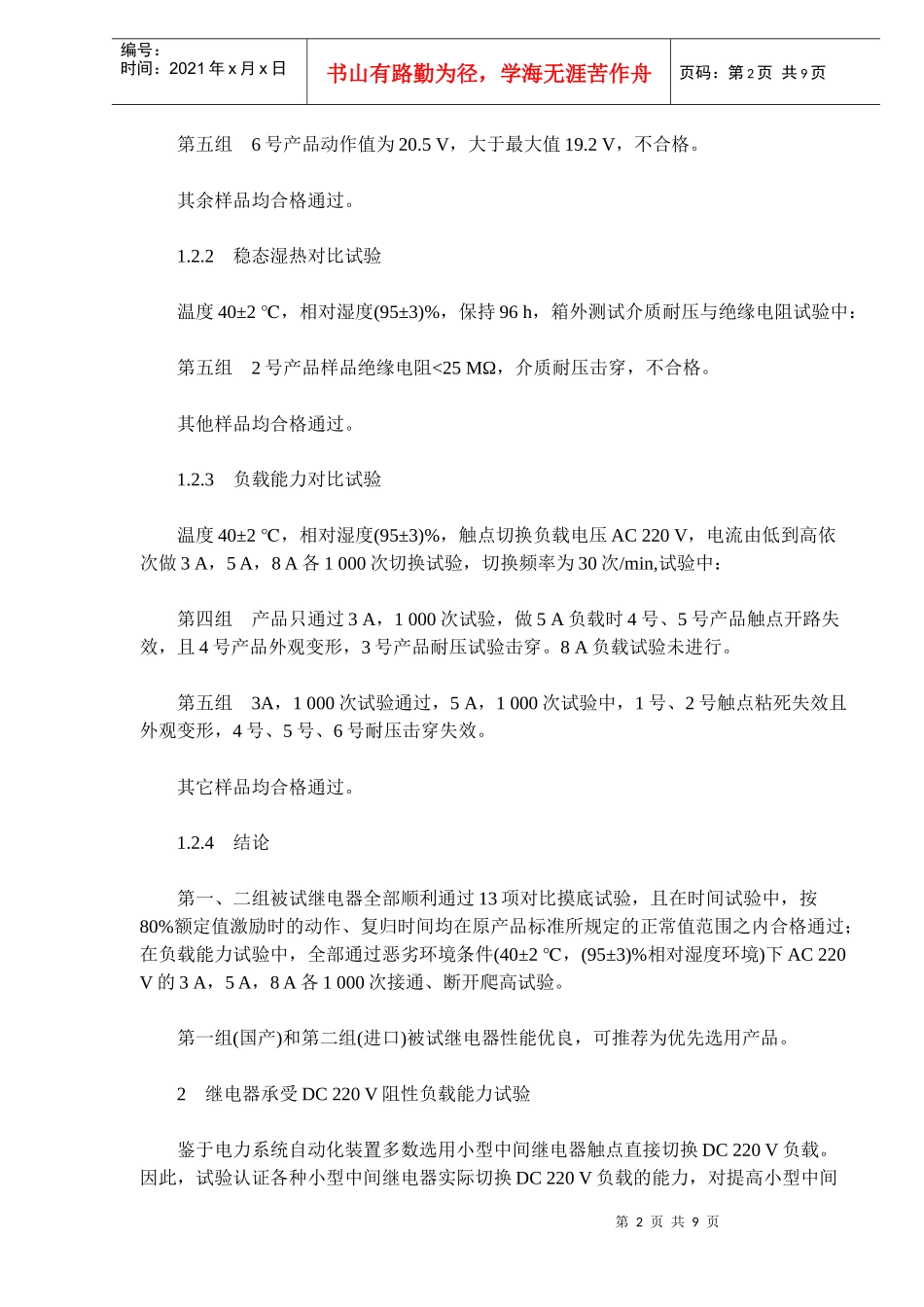

小型中间继电器可靠性与选用问题的研究_第2页
2/9

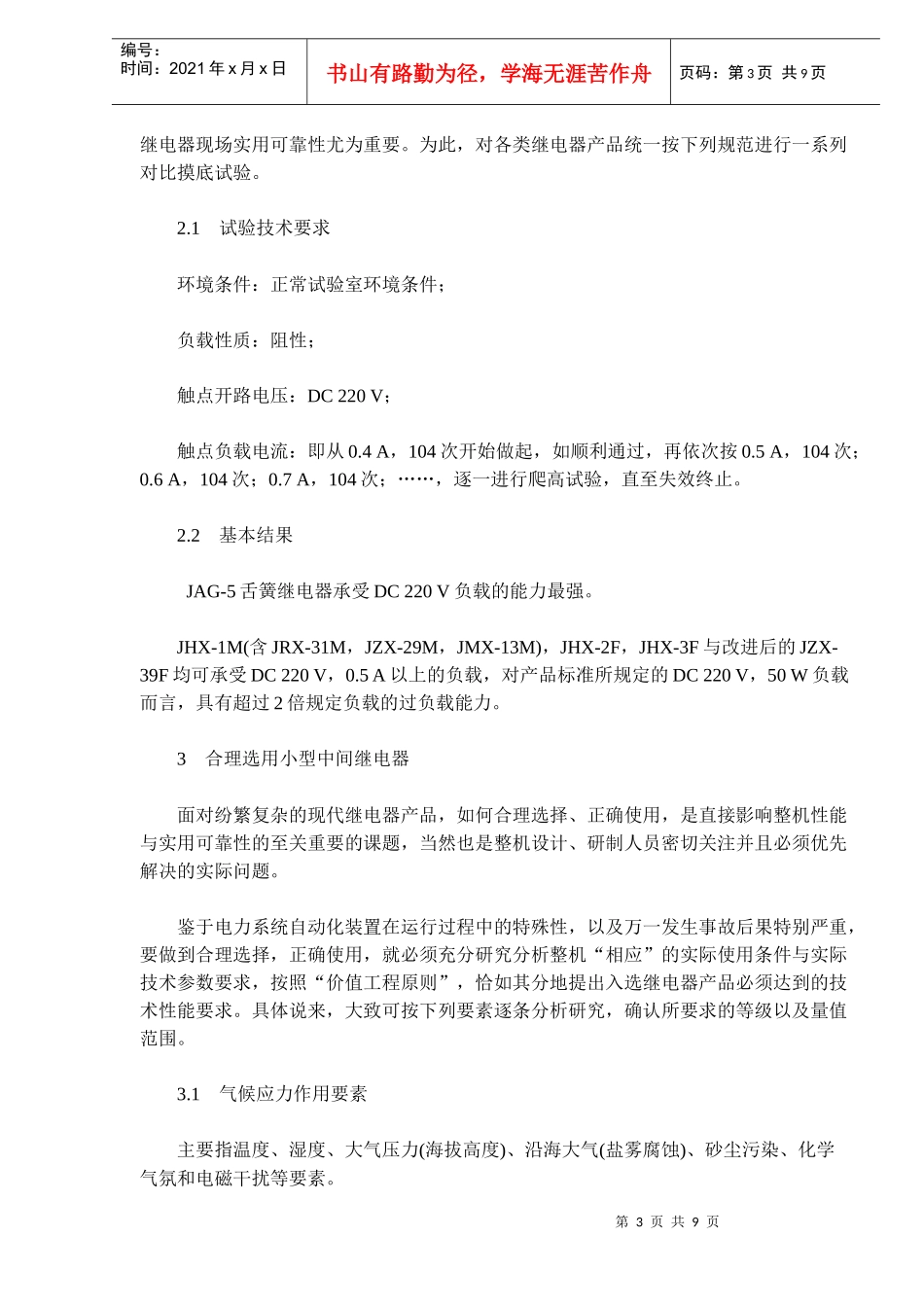

小型中间继电器可靠性与选用问题的研究_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页小型中间继电器可靠性与选用问题的研究0引言小型中间继电器对电力系统自动化装置的现场运行可靠性至关重要。如何恰当选择、合理使用小型中间继电器,如何强化“小型中间继电器”设计、制造、筛选工作,切实提高小型中间继电器固有可靠性,是摆在电力系统自动化装置制造、运行单位及小型中间继电器制造厂商面前的紧迫课题。为此,按照电力系统自动化装置制造单位意见,力求尽可能模拟自动化装置实际运行情况要求,对部分小型中间继电器进行了一系列对比摸底试验研究。1系列产品对比摸底试验1.1被试继电器的分组及编号第一组1~6号国产金属罩密封类继电器(型号JHX-1M/A-2Z024,可代表JRX-31M,JZX-29M,JMX-13M)第二组1~6号进口塑料封装类继电器第三组1~6号进口塑料封装类继电器第四组1~6号进口塑料封装类继电器第五组1~6号进口塑料封装类继电器1.2试验情况与基本结果全部被试样品进行了外观检查、线圈电阻、功能试验、触点接触电阻、时间试验(①是按额定激励值激励;②是按80%额定激励值激励)、介质耐压、绝缘电阻、线圈温升、高温、低温、高低温循环、稳态湿热、负载能力(AC220V时3A,5A,8A)共13项对比试验,基本结果介绍如下。1.2.1高温对比试验温度70±2℃,线圈加DC24V激励,保持2h后箱内测试吸合、释放值时:第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页第五组6号产品动作值为20.5V,大于最大值19.2V,不合格。其余样品均合格通过。1.2.2稳态湿热对比试验温度40±2℃,相对湿度(95±3)%,保持96h,箱外测试介质耐压与绝缘电阻试验中:第五组2号产品样品绝缘电阻<25MΩ,介质耐压击穿,不合格。其他样品均合格通过。1.2.3负载能力对比试验温度40±2℃,相对湿度(95±3)%,触点切换负载电压AC220V,电流由低到高依次做3A,5A,8A各1000次切换试验,切换频率为30次/min,试验中:第四组产品只通过3A,1000次试验,做5A负载时4号、5号产品触点开路失效,且4号产品外观变形,3号产品耐压试验击穿。8A负载试验未进行。第五组3A,1000次试验通过,5A,1000次试验中,1号、2号触点粘死失效且外观变形,4号、5号、6号耐压击穿失效。其它样品均合格通过。1.2.4结论第一、二组被试继电器全部顺利通过13项对比摸底试验,且在时间试验中,按80%额定值激励时的动作、复归时间均在原产品标准所规定的正常值范围之内合格通过;在负载能力试验中,全部通过恶劣环境条件(40±2℃,(95±3)%相对湿度环境)下AC220V的3A,5A,8A各1000次接通、断开爬高试验。第一组(国产)和第二组(进口)被试继电器性能优良,可推荐为优先选用产品。2继电器承受DC220V阻性负载能力试验鉴于电力系统自动化装置多数选用小型中间继电器触点直接切换DC220V负载。因此,试验认证各种小型中间继电器实际切换DC220V负载的能力,对提高小型中间第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页继电器现场实用可靠性尤为重要。为此,对各类继电器产品统一按下列规范进行一系列对比摸底试验。2.1试验技术要求环境条件:正常试验室环境条件;负载性质:阻性;触点开路电压:DC220V;触点负载电流:即从0.4A,104次开始做起,如顺利通过,再依次按0.5A,104次;0.6A,104次;0.7A,104次;……,逐一进行爬高试验,直至失效终止。2.2基本结果JAG-5舌簧继电器承受DC220V负载的能力最强。JHX-1M(含JRX-31M,JZX-29M,JMX-13M),JHX-2F,JHX-3F与改进后的JZX-39F均可承受DC220V,0.5A以上的负载,对产品标准所规定的DC220V,50W负载而言,具有超过2倍规定负载的过负载能力。3合理选用小型中间继电器面对纷繁复杂的现代继电器产品,如何合理选择、正确使用,是直接影响整机性能与实用可靠性的至关重要的课题,当然也是整机设计、研制人员密切关注并且必须优先解决的实际问题。鉴于电力系统自动化装置在运行过程中的特殊性,以及万一发生事故后果特别严重,要做到合理选择,正确使用,就必须充分研究分析整机“相应”的实际使用条件与实际技术参数...
