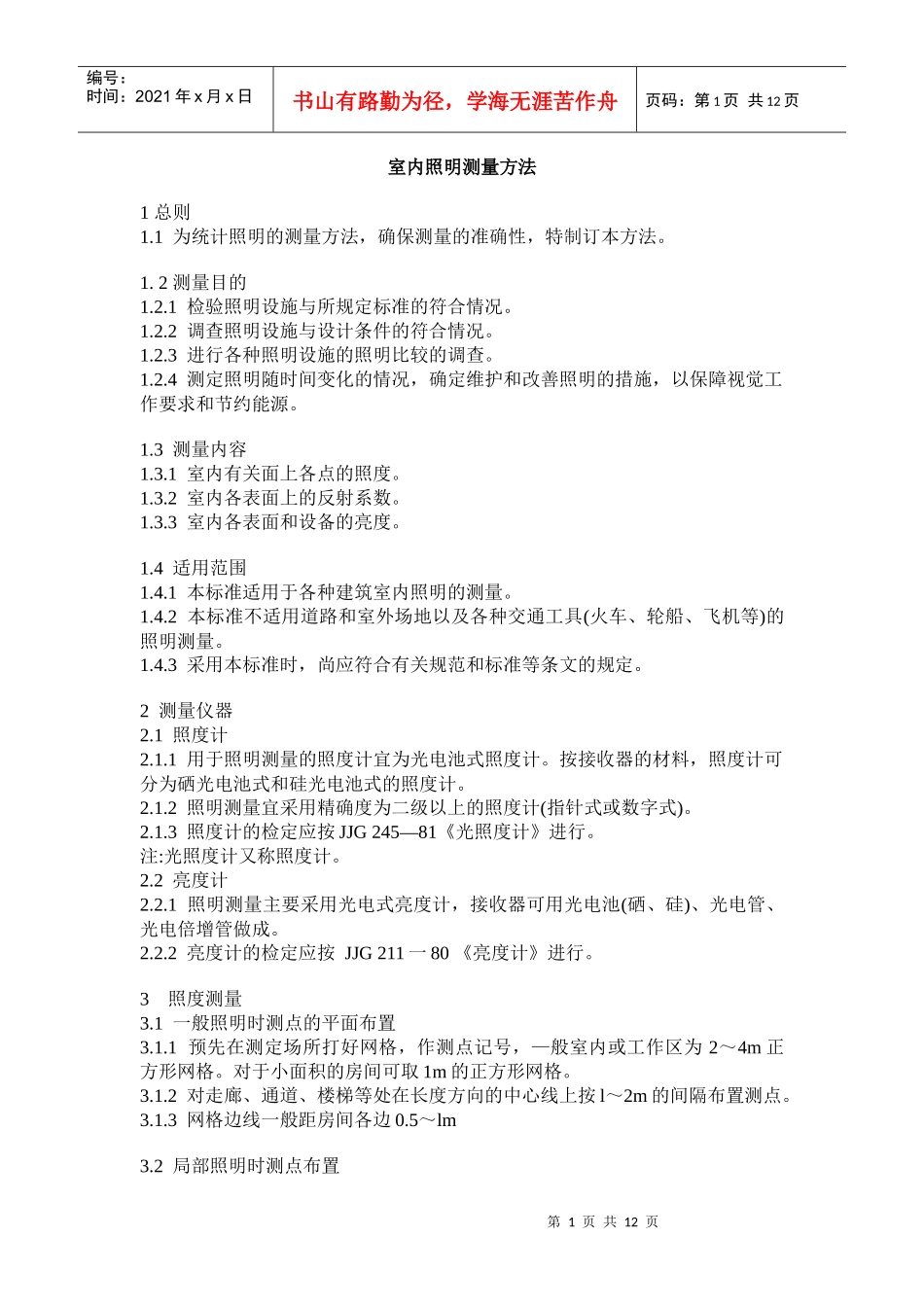

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页室内照明测量方法1总则1.1为统计照明的测量方法，确保测量的准确性，特制订本方法。1.2测量目的1.2.1检验照明设施与所规定标准的符合情况。1.2.2调查照明设施与设计条件的符合情况。1.2.3进行各种照明设施的照明比较的调查。1.2.4测定照明随时间变化的情况，确定维护和改善照明的措施，以保障视觉工作要求和节约能源。1.3测量内容1.3.1室内有关面上各点的照度。1.3.2室内各表面上的反射系数。1.3.3室内各表面和设备的亮度。1.4适用范围1.4.1本标准适用于各种建筑室内照明的测量。1.4.2本标准不适用道路和室外场地以及各种交通工具(火车、轮船、飞机等)的照明测量。1.4.3采用本标准时，尚应符合有关规范和标准等条文的规定。2测量仪器2.1照度计2.1.1用于照明测量的照度计宜为光电池式照度计。按接收器的材料，照度计可分为硒光电池式和硅光电池式的照度计。2.1.2照明测量宜采用精确度为二级以上的照度计(指针式或数字式)。2.1.3照度计的检定应按JJG245—81《光照度计》进行。注:光照度计又称照度计。2.2亮度计2.2.1照明测量主要采用光电式亮度计，接收器可用光电池(硒、硅)、光电管、光电倍增管做成。2.2.2亮度计的检定应按JJG211一80《亮度计》进行。3照度测量3.1一般照明时测点的平面布置3.1.1预先在测定场所打好网格，作测点记号，—般室内或工作区为2～4m正方形网格。对于小面积的房间可取1m的正方形网格。3.1.2对走廊、通道、楼梯等处在长度方向的中心线上按l～2m的间隔布置测点。3.1.3网格边线一般距房间各边0.5～lm3.2局部照明时测点布置第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页局部照明时，在需照明的地方测量。当测量场所狭窄时，选择其中有代表性的一点；当测量场所广阔时，可按3.1所述布点。3.3测量平面和测点高度3.3.1无特殊规定时，一般为距地0.8m的水平面。3.3.2按需要规定的平面和高度。3.3.3对走廊和楼梯，规定为地面或距地面为15cm以内的水平面。3.4测量条件3.4.1根据需要点燃必要的光源，排除其他无关光源的影响。3.4.2测定开始前，白炽灯需点燃5分钟，荧光灯需点燃15分钟，高强气体放电灯需点燃30分钟，待各种光源的光输出稳定后再测量。对于新安设的灯，宜在点燃100小时(气体放电灯)和20小时(白炽灯)后进行照度测量。3.5测量方法3.5.1测量时先用大量程档数，然后根据指示值大小逐步找到需测的档数，原则上不允许在最大量程的l／10范围内测定。3.5.2指示值稳定后读数。3.5.3要防止测试者人影和其他各种因素对接收器的影响。3.5.4在测量中宜使电源电压不变，在额定电压下进行测量，如做不到，在测量时应测量电源电压，当与额定电压不符时，则应按电压偏差对光通量变化予以修正。3.5.5为提高测量的准确性，一测点可取2～3次读数，然后取算术平均值。4亮度测量4.1照明中的亮度测量是指测量室内各表面的亮度，如墙面、地面、顶棚面、室内设施和工作面等的亮度。其测量方法可分为间接法和直接法。4.2间接法是通过照度确定表面亮度，对于漫反射的表面，其表面亮度L可由下式决定：L＝E.ρ/π式中：L——表面亮度，cd/m2E——表面的照度，1x；ρ——表面的反射系数，%。4.3直接法是直接用亮度计测量亮度。4.4应测量人眼经常注视的有代表性的表面亮度。亮度计的放置高度以观察者的眼睛高度为准，通常站立时为150cm，坐时为120cm，特殊场合，应按实际情况确定。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页5反射系数的测量5.1室内各表面的反射系数测量方法可分为直接法和间接法，根据设备条件采取相应的方法。5.2直接法是指用样板比较和用反射系数仪直接得出反射系数值。5.3间接法是通过被测表面的亮度和照度得出漫反射面的反射系数。5.3.1用照度计测出漫反射表面的反射系数，选择不受直接光影响的被测表面位置，将照度计的接收器紧贴被测表面的某一位置，测其入射照度ER，然后将接收器的感光面对准同一被测表面的原来位置，逐渐平移离开，待照度值稳定后，读取反射照度F...
