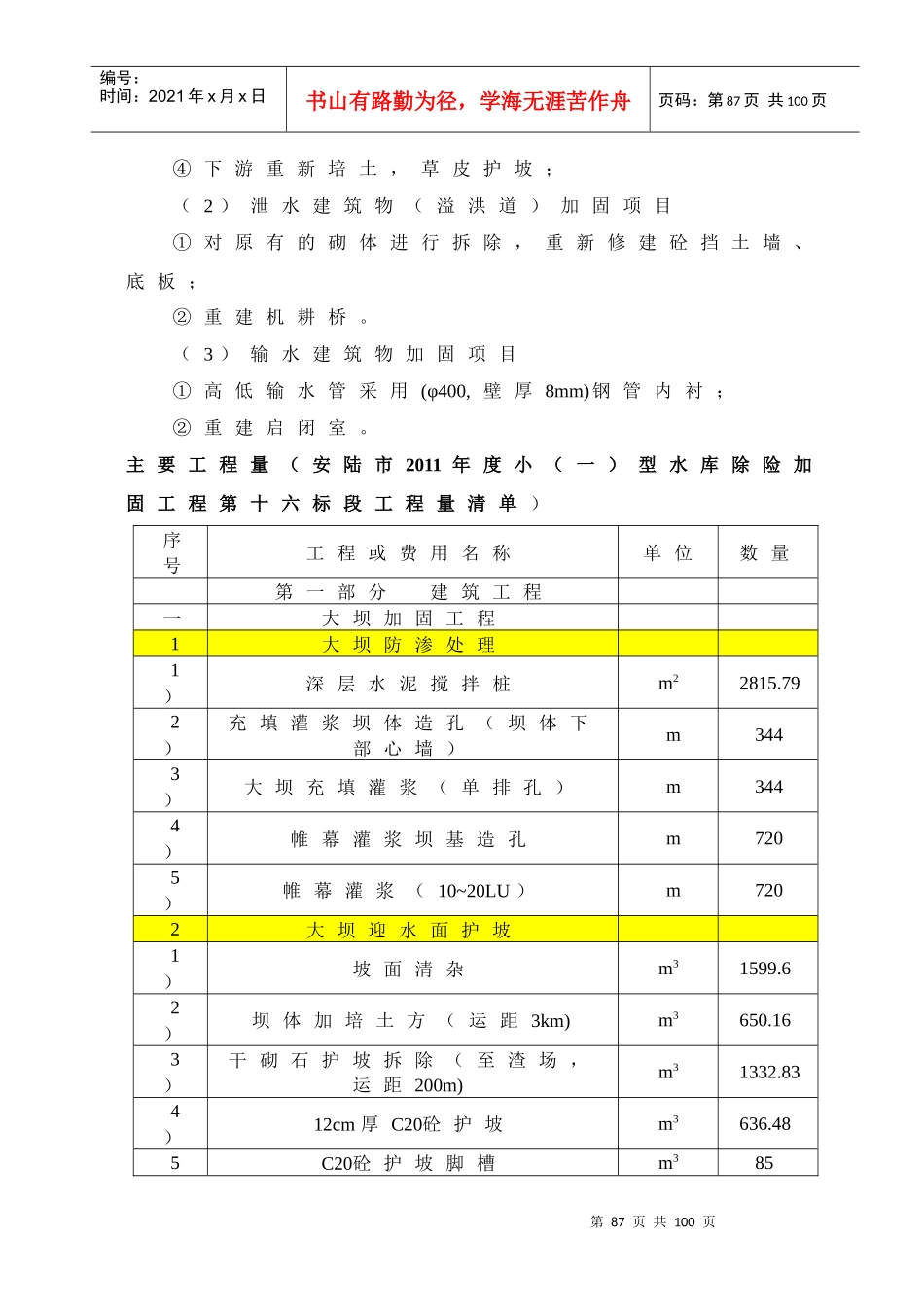

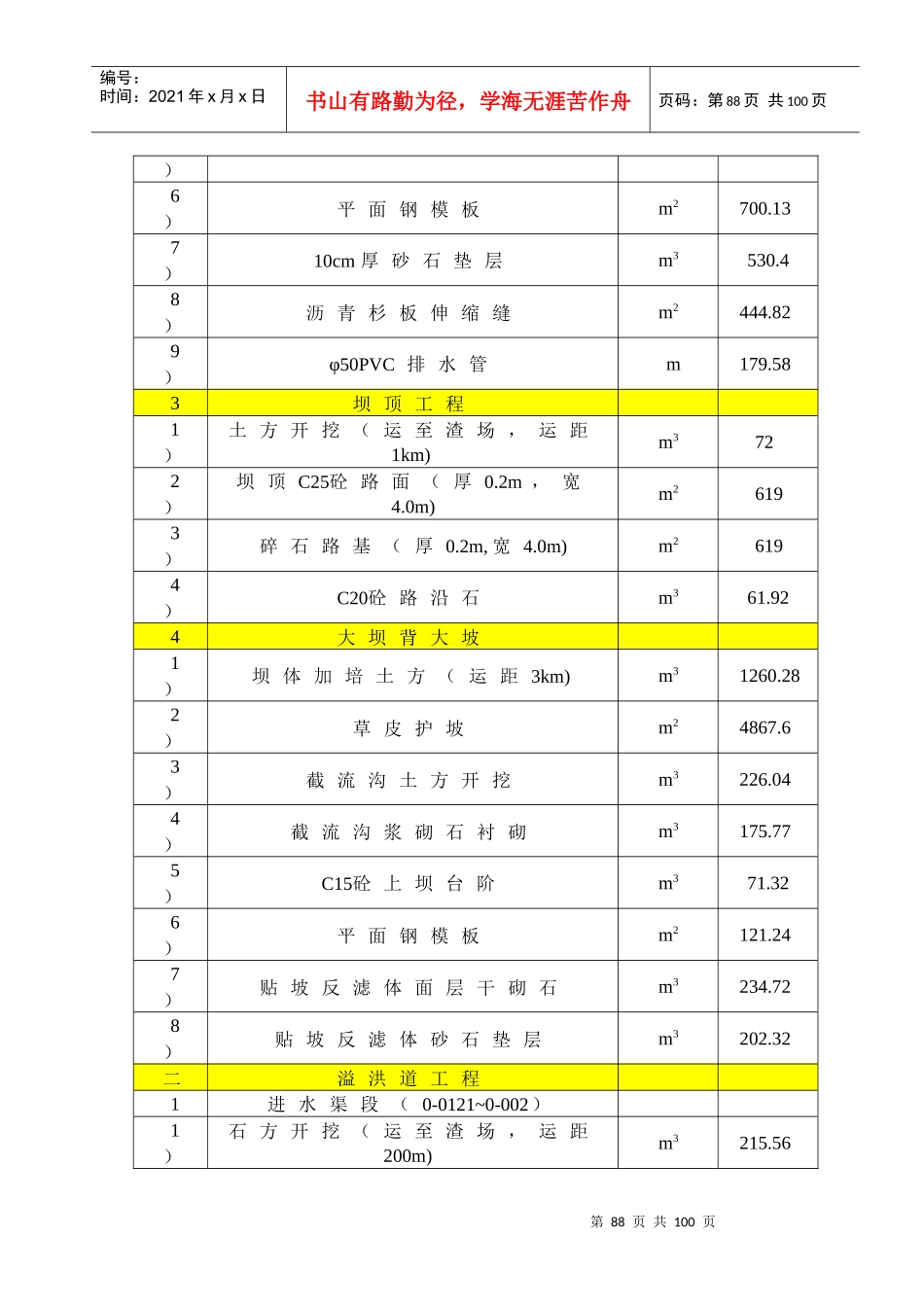

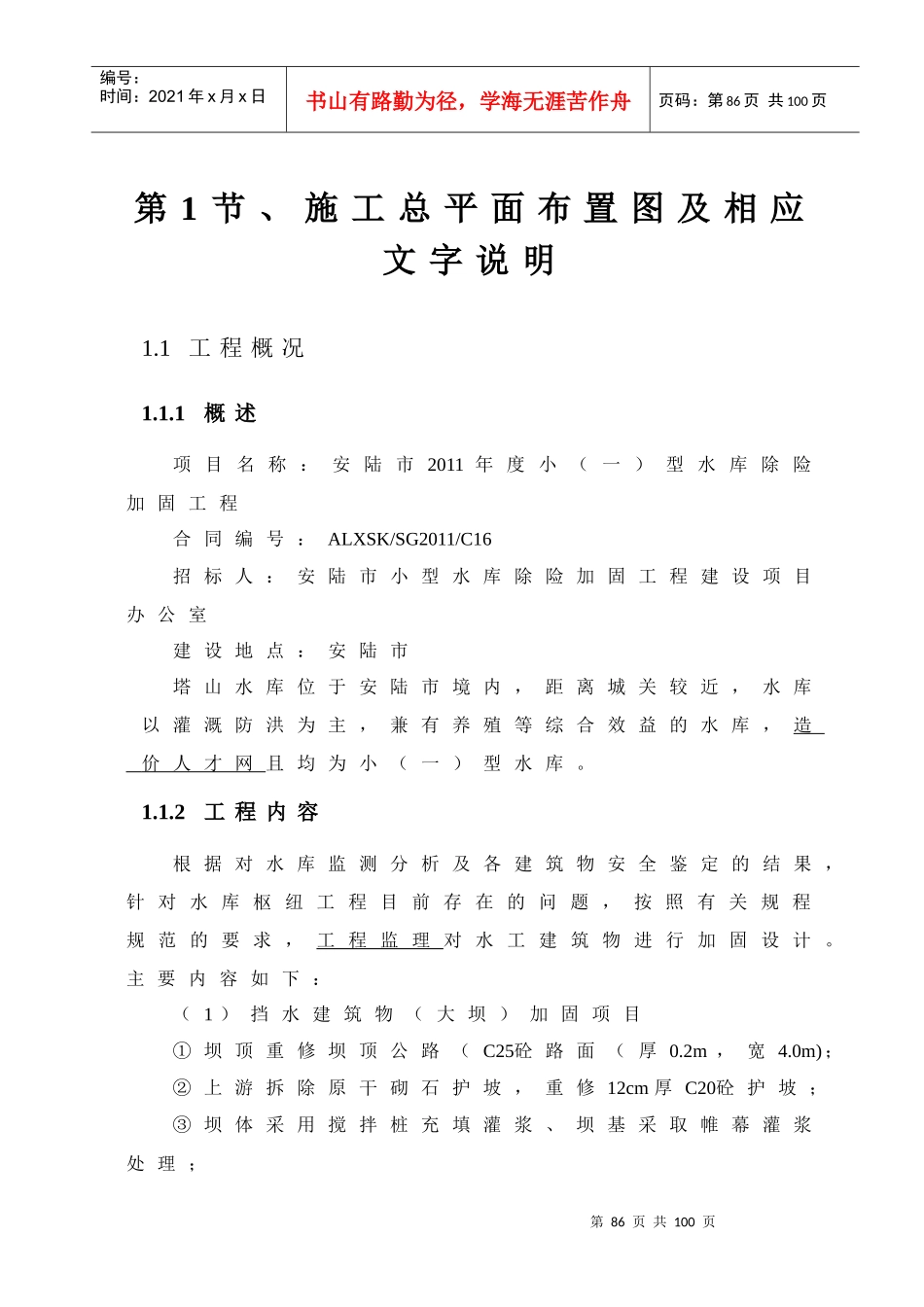

第86页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第86页共100页第1节、施工总平面布置图及相应文字说明1.1工程概况1.1.1概述项目名称：安陆市2011年度小（一）型水库除险加固工程合同编号：ALXSK/SG2011/C16招标人：安陆市小型水库除险加固工程建设项目办公室建设地点：安陆市塔山水库位于安陆市境内，距离城关较近，水库以灌溉防洪为主，兼有养殖等综合效益的水库，造价人才网且均为小（一）型水库。1.1.2工程内容根据对水库监测分析及各建筑物安全鉴定的结果，针对水库枢纽工程目前存在的问题，按照有关规程规范的要求，工程监理对水工建筑物进行加固设计。主要内容如下：（1）挡水建筑物（大坝）加固项目①坝顶重修坝顶公路（C25砼路面（厚0.2m，宽4.0m)；②上游拆除原干砌石护坡，重修12cm厚C20砼护坡；③坝体采用搅拌桩充填灌浆、坝基采取帷幕灌浆处理；第87页共100页第86页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第87页共100页④下游重新培土，草皮护坡；（2）泄水建筑物（溢洪道）加固项目①对原有的砌体进行拆除，重新修建砼挡土墙、底板；②重建机耕桥。（3）输水建筑物加固项目①高低输水管采用(φ400,壁厚8mm)钢管内衬；②重建启闭室。主要工程量（安陆市2011年度小（一）型水库除险加固工程第十六标段工程量清单）序号工程或费用名称单位数量第一部分建筑工程一大坝加固工程1大坝防渗处理1）深层水泥搅拌桩m22815.792）充填灌浆坝体造孔（坝体下部心墙）m3443）大坝充填灌浆（单排孔）m3444）帷幕灌浆坝基造孔m7205）帷幕灌浆（10~20LU）m7202大坝迎水面护坡1）坡面清杂m31599.62）坝体加培土方（运距3km)m3650.163）干砌石护坡拆除（至渣场，运距200m)m31332.834）12cm厚C20砼护坡m3636.485C20砼护坡脚槽m385第88页共100页第87页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第88页共100页）6）平面钢模板m2700.137）10cm厚砂石垫层m3530.48）沥青杉板伸缩缝m2444.829）φ50PVC排水管m179.583坝顶工程1）土方开挖（运至渣场，运距1km)m3722）坝顶C25砼路面（厚0.2m，宽4.0m)m26193）碎石路基（厚0.2m,宽4.0m)m26194）C20砼路沿石m361.924大坝背大坡1）坝体加培土方（运距3km)m31260.282）草皮护坡m24867.63）截流沟土方开挖m3226.044）截流沟浆砌石衬砌m3175.775）C15砼上坝台阶m371.326）平面钢模板m2121.247）贴坡反滤体面层干砌石m3234.728）贴坡反滤体砂石垫层m3202.32二溢洪道工程1进水渠段（0-0121~0-002）1）石方开挖（运至渣场，运距200m)m3215.56第89页共100页第88页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第89页共100页2）土方开挖（运至渣场，运距1km)m3143.713）土方回填（粘土料，运距3km)m346.314）浆砌石扭面m327.835）C15砼底板m36.836）平面钢模板m22.057）沥青杉板伸缩缝m23.12控制段（0-002~0+000）1）石方开挖（运至渣场，运距200m)m317.082）土方开挖（运至渣场，运距1km)m37.323）土方回填（粘土料，运距3km)m337.384）C20砼控制段底板m317.065）新建C15砼挡水墙m316.256）钢筋t1.377）平面钢模板m221.378）沥青杉板伸缩缝m210.19）橡胶止水m6.53一级陡槽（0+000~0+010）1）石方开挖（运至渣场，运距200m)m374.662）土方开挖（运至渣场，运距1km)m349.783）土石方回填m3125.314C20砼底板m320.35第90页共100页第89页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第90页共100页）5）新建C15砼挡水墙m357.836）钢筋t1.227）底板下排水沟砂石滤料m32.148）φ100穿孔排水管m21.429）平面钢模板m263.9410）沥青杉板伸缩缝m26.4311）橡胶止水m21.424二级陡槽(0+010~0+034)1）石方开挖（运至渣场，运距200m)m3128.522）土方开挖（运至渣场，运距1km)m385.683）土石方回填m3156.044）C20砼底板m342.675）新建C15砼挡水墙m358.166）钢筋t2.567）底板下排水沟砂石滤料m35.318）φ100穿孔排水管m53.139）平面钢模板m270.9610）沥青杉板伸缩缝m215.9411）橡胶止水m53.135消力池(0+037.5~0+048)第91页共100页第90...
