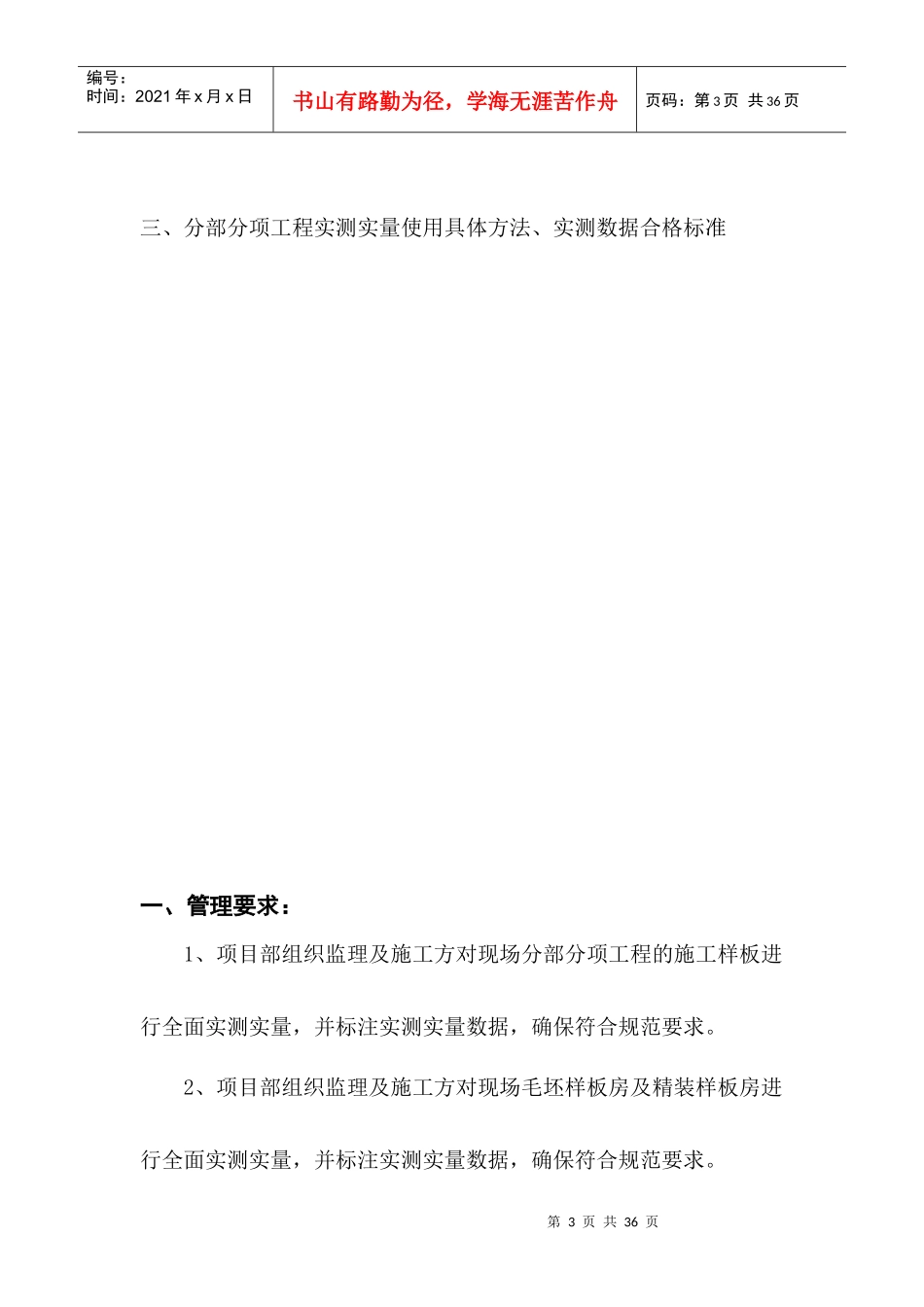

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页实测实量制度工程部2017年2月17日前言希望通过工程《实测实量制度》，指导施工以及实测实量，并通过各项目部质量推手角色客观、实际地把施工现场处于不同施工阶段的质量缺陷、安全隐患及时发现反馈和整改；同时规范产品质第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页量实测的程序、取样方法、测量操作、数据处理等步骤和要求，努力提升工程实体产品质量；同时提升项目部管理水平和便于公司整体管控项目产品质量水平。本《实测实量制度》适用于所有中联建业集团所属的开发项目。因各种因素，难免有部分缺陷，发现并更改后经批准可以加入本制度。目录一、实测实量管理要求二、实测实量检测工具第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页三、分部分项工程实测实量使用具体方法、实测数据合格标准一、管理要求：1、项目部组织监理及施工方对现场分部分项工程的施工样板进行全面实测实量，并标注实测实量数据，确保符合规范要求。2、项目部组织监理及施工方对现场毛坯样板房及精装样板房进行全面实测实量，并标注实测实量数据，确保符合规范要求。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页3、在各分部分项工程施工过程中要求施工单位质量控制人员全程全部进行随施工随实测实量。项目部、监理进行部分实测实量工作。项目部和监理对于发现尺寸偏差过大和发生频率比较高的质量问题须进行总结和要求施工单位制定专项的解决方案并报监理及甲方审批执行，做到及时发现，及时纠偏。4、各分部分项工程施工完成验收时要求施工单位全面进行实测实量工作，项目部、监理单位做好抽查记录。5、项目部组织监理单位、施工单位一起在分户验收中全面逐栋、逐楼层、逐套、逐房间开展100%的实测实量工作，并将原始测量数据记录入表，分类整理后归档提交公司工程部备案一套。6、由项目部组织的每次实测实量前对检测组成员进行实测实量交底和提出要求，并做好记录。7、工程部在项目巡检过程中对各项目现场工程进行部分实测实量，作为对施工过程中的抽查和管控依据；同时，监督各项目部实测实量制度的执行情况。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页8、项目部对于现场实测实量的结果要及时知会公司工程部，以便公司对项目的整体管控。9、在每周的监理例会上要对本周现场实测实量的内容、进度、检查情况汇总及施工单位的整改措施和整改计划等工作进行说明。10、中联建业集团所属所有项目均执行本《实测实量制度》。第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页二、实测实量检测工具1、检测用途：用于测量墙、地面的平整度及垂直度的仪器2m折叠铝合金靠尺正面2m折叠铝合金靠尺侧面2、检测用途：用于放线、测量水平度及水平、方正要求的测量仪器红外线水平仪红外线水平仪3、检测用途：用于长度、距离的测量仪器第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页5m\3m钢卷尺红外线测距仪4、检测用途：用于墙体的阴阳角方正度及墙地面空鼓率的测量仪器阴阳角方正测量尺伸缩式空鼓锤5、其他检测工具检测工具箱磁力线锤第8页共36页第7页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共36页5m伸缩式塔尺标准钢制值板尺标准钢制塞片、塞尺三、分部分项工程实测实量使用具体方法、实测数据合格标准1、混凝土结构工程混凝土墙面截面尺寸：第9页共36页第8页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共36页测量工具：5m卷尺测量方法：同一墙、柱面作为1个实测区，累计测量20个实测区。每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为1个计算点。合格指标：-5,10mm混凝土墙面表面平整度测量...
