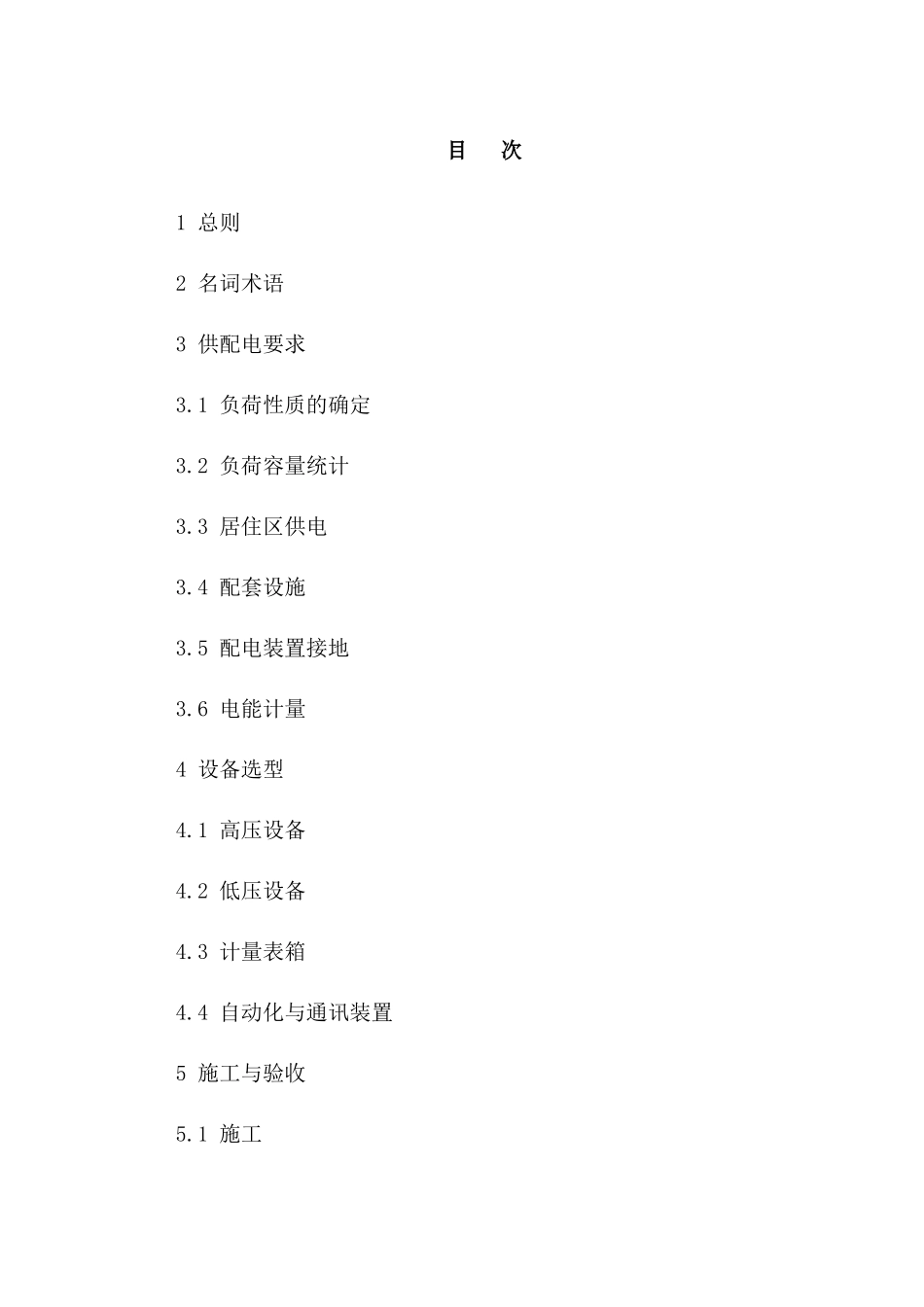

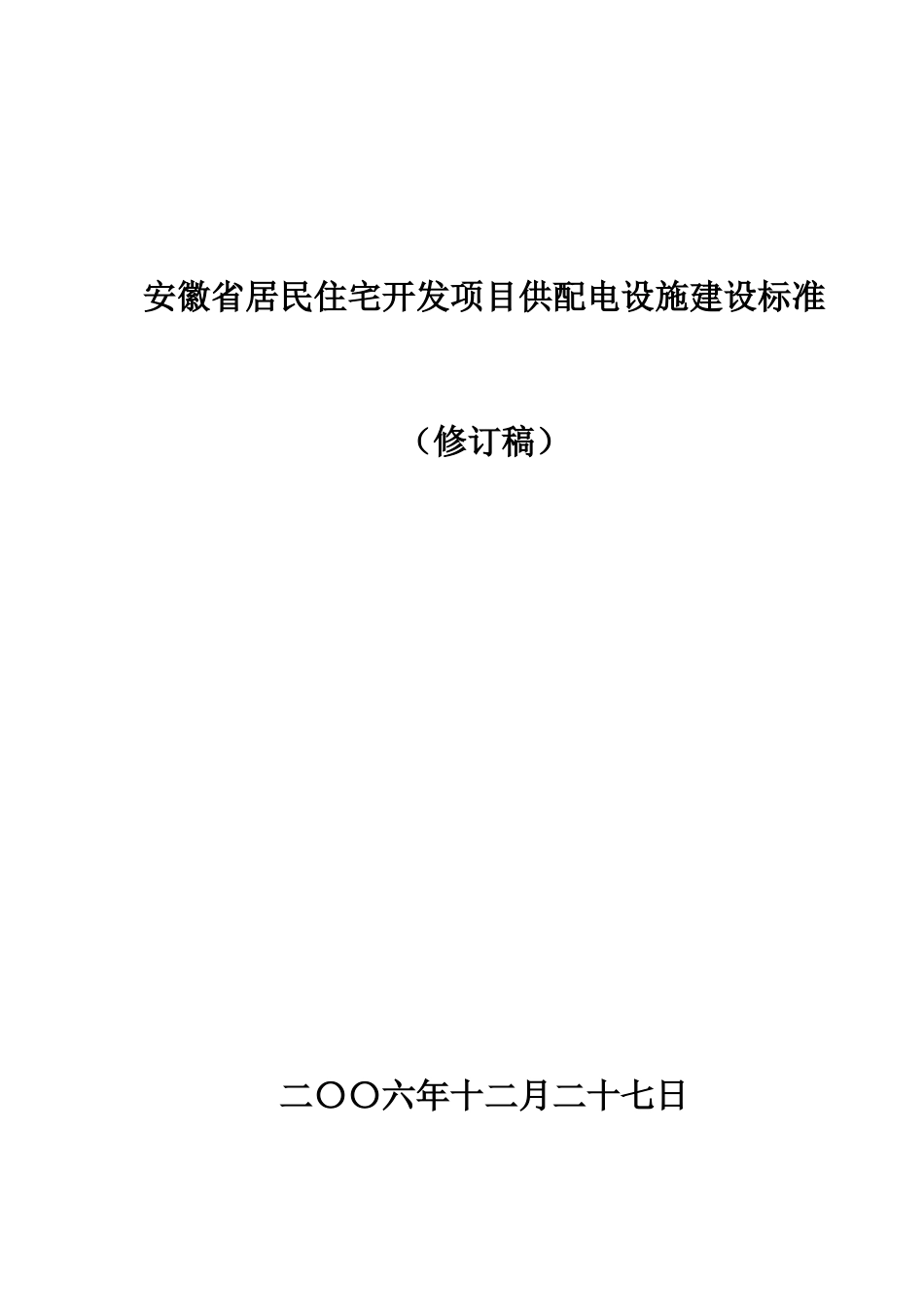

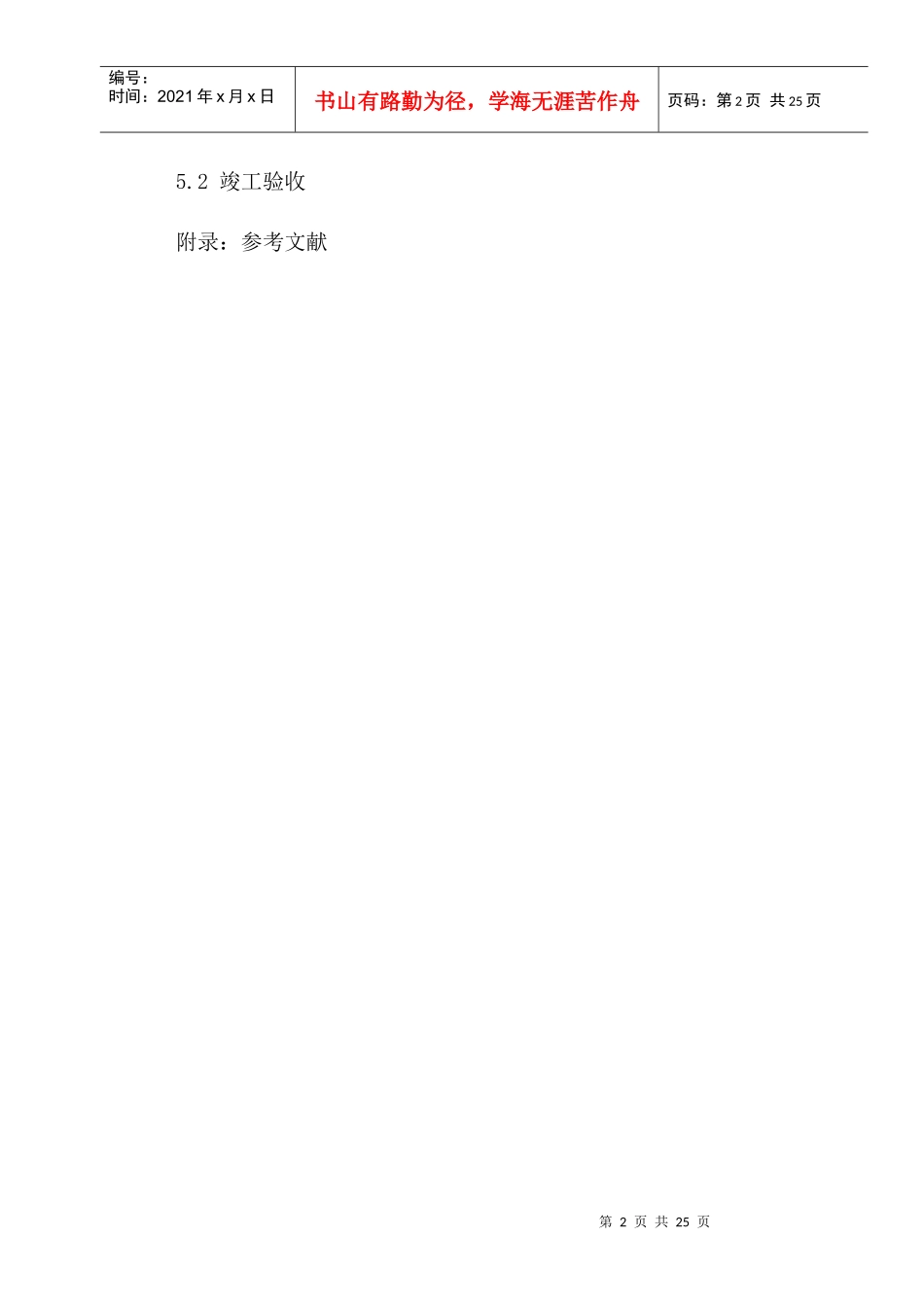

安徽省居民住宅开发项目供配电设施建设标准（修订稿）二〇〇六年十二月二十七日目次1总则2名词术语3供配电要求3.1负荷性质的确定3.2负荷容量统计3.3居住区供电3.4配套设施3.5配电装置接地3.6电能计量4设备选型4.1高压设备4.2低压设备4.3计量表箱4.4自动化与通讯装置5施工与验收5.1施工第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页5.2竣工验收附录：参考文献第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页1总则1.0.1为适应人民生活水平日益增长的需要，促进居住区供配电设施建设与社会经济发展、国家能源发展战略相协调，结合我省城市经济发展和配电网现状，本着以人为本、安全、经济、实用、适度超前的原则，特制定本标准。1.0.2凡本省行政区域内由供电公司维护管理的城市、县城及乡镇新建居住区供配电设施建设均应执行本标准，改建、扩建的居住区供配电设施建设应参照本标准。1.0.3居住区供配电设施的建设应符合当地电力及城市发展规划。视居住区建设规模及容量大小，应考虑预留10kV开闭所的所址及电力通道。供配电系统的设计应与居住区详规设计同步，居住区不论规模大小，配套供配电设施建设均要纳入规划设计。1.0.4居住区供配电方案的制定，应根据负荷性质和容量，按照安全、可靠、经济和便于管理的原则，以缩短低压供电半径，提高供电质量为目标第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页满足居民生活水平增长对用电的需求。1.0.5居住区内供配电设施应根据各地的实际情况简化使用规格，实现规范化、标准化，以简化设计、施工，缩短建设周期，方便运行维护，降低运行维护成本。1.0.6居住区供配电设备的选型应执行国家有关技术经济政策，采用运行安全可靠、技术先进、维护方便（免维护或少维护）、操作简单、节能环保型的设备。禁止使用国家明令淘汰及不合格的产品。1.0.7居住区内应根据城市规划要求，从美化环境、提高供电可靠性出发，建设以电缆线路为主的配电网。1.0.8居住区供配电设施的建设除执行本标准外，还应符合国家及行业和地方的相关标准规范。2名词术语1居住区本标准中居住区泛指不同居住人口规模的居住生活聚居地和特指城市第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页干道或自然分界线所围合，包括配建的公共服务设施。规模上涵盖了居住小区、居住组团和零星住宅。2公共服务设施一般称公建，是与居住人口规模相对应配建的，为居民服务和使用的各类设施。3多层住宅二至六层的住宅建筑称为多层建筑。4中高层住宅七至九层的住宅建筑称为中高层住宅。5高层住宅十层及以上的住宅建筑称为高层住宅。6高档住宅指建筑装修标准高（如别墅、度假村）和设有集中空气调节系统的住宅。7机械式汽车库使用机械设备作为运送或运送且停放汽车的汽车库。第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页8建筑面积房屋的建筑面积系指房屋外墙(柱)勒脚以上各层的外围水平投影面积，包括阳台、挑廊、地下室、室外楼梯等，且具备有上盖，结构牢固，层高2.20m以上(含2.20m)的永久性建筑。9配电所指10kV及以下交流电源经电力变压器变压后对用电设备供电的设备及其配套建筑物。10开闭所指安装有开闭和分配电能作用的高压配电设备（母线上不含配变）及其配套建筑物（构筑物）。11环网柜指以环网供电单元（负荷开关和熔断器等）组合成的组合柜，称为环网供电柜，简称环网柜。12电缆分支箱指用于电缆线路的接入和接出，作为电缆线路的多路分支，起输入和第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页分配电能作用的电力设备，简称分支箱。13配电变压器指将10kV及以下电压等级变压成为400V电压等级的配电设备，简称配变，按绝缘材料可分为油浸式配变（简称油变）、干式配变（简称干变）。14箱式变电站指把高压开关设备、电力变压器和低压配电装置系统按一定线路方案组合在一起的紧凑...
