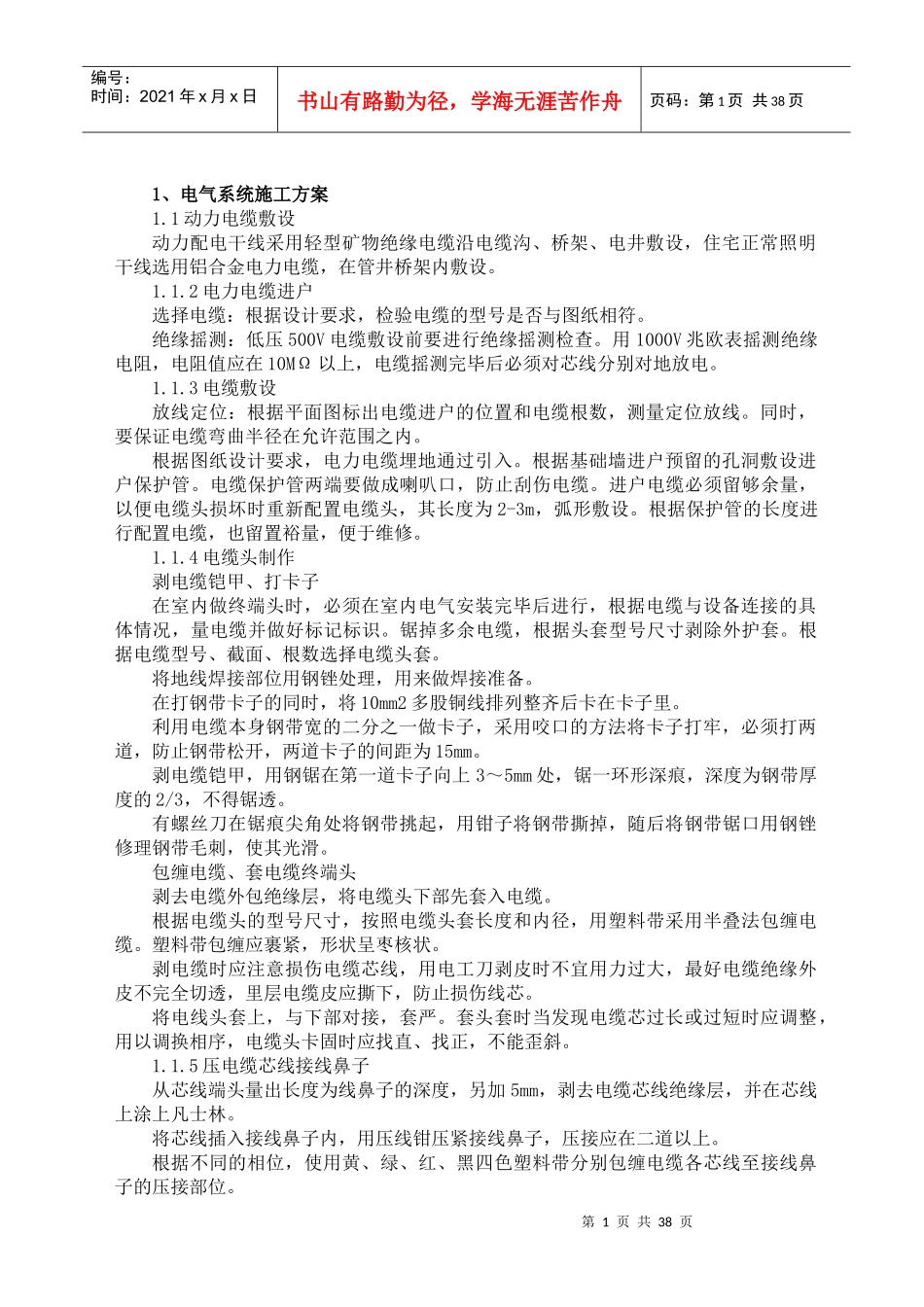

安装太原市佳亿施工组织设计_第1页
1/38

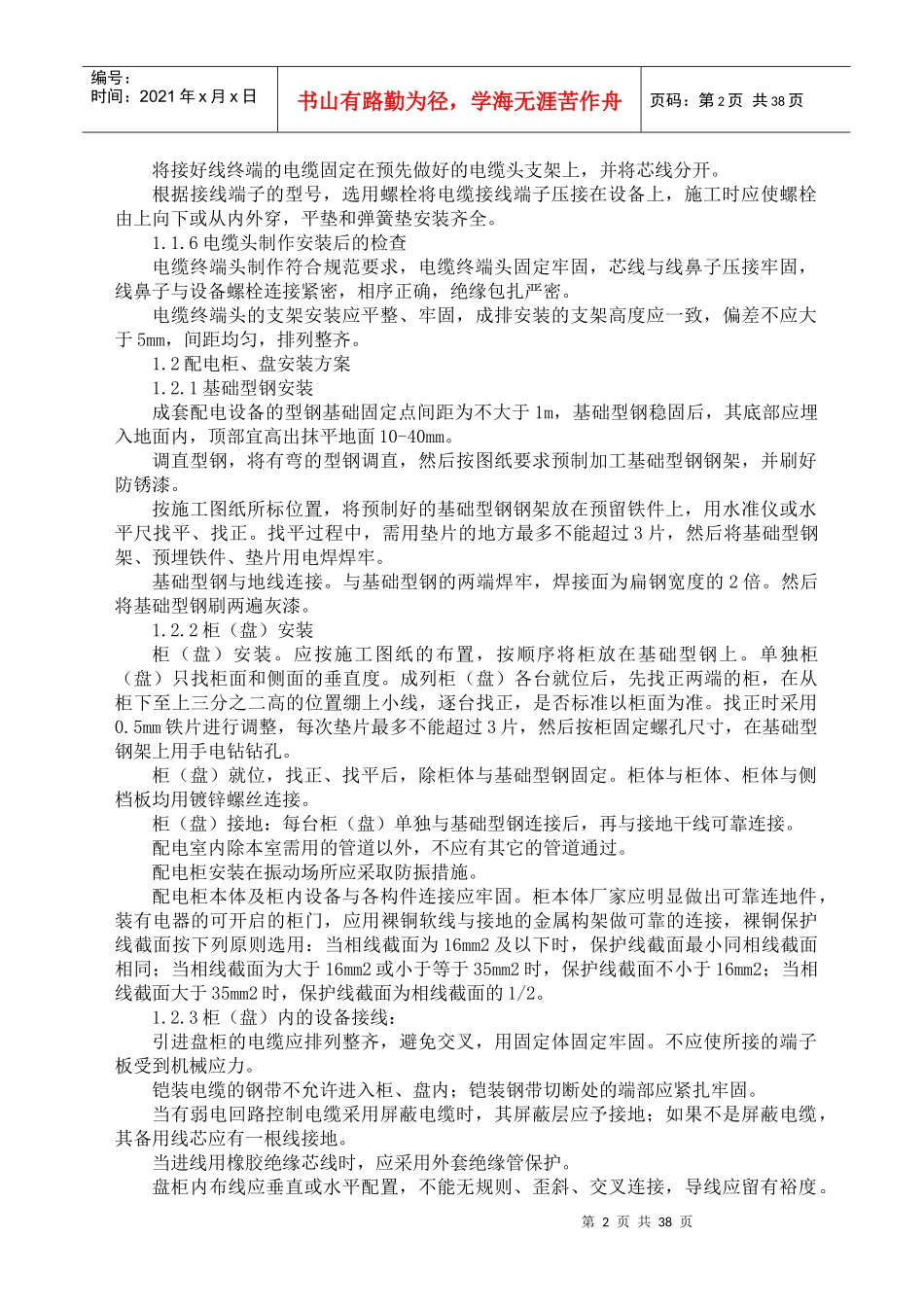

安装太原市佳亿施工组织设计_第2页
2/38

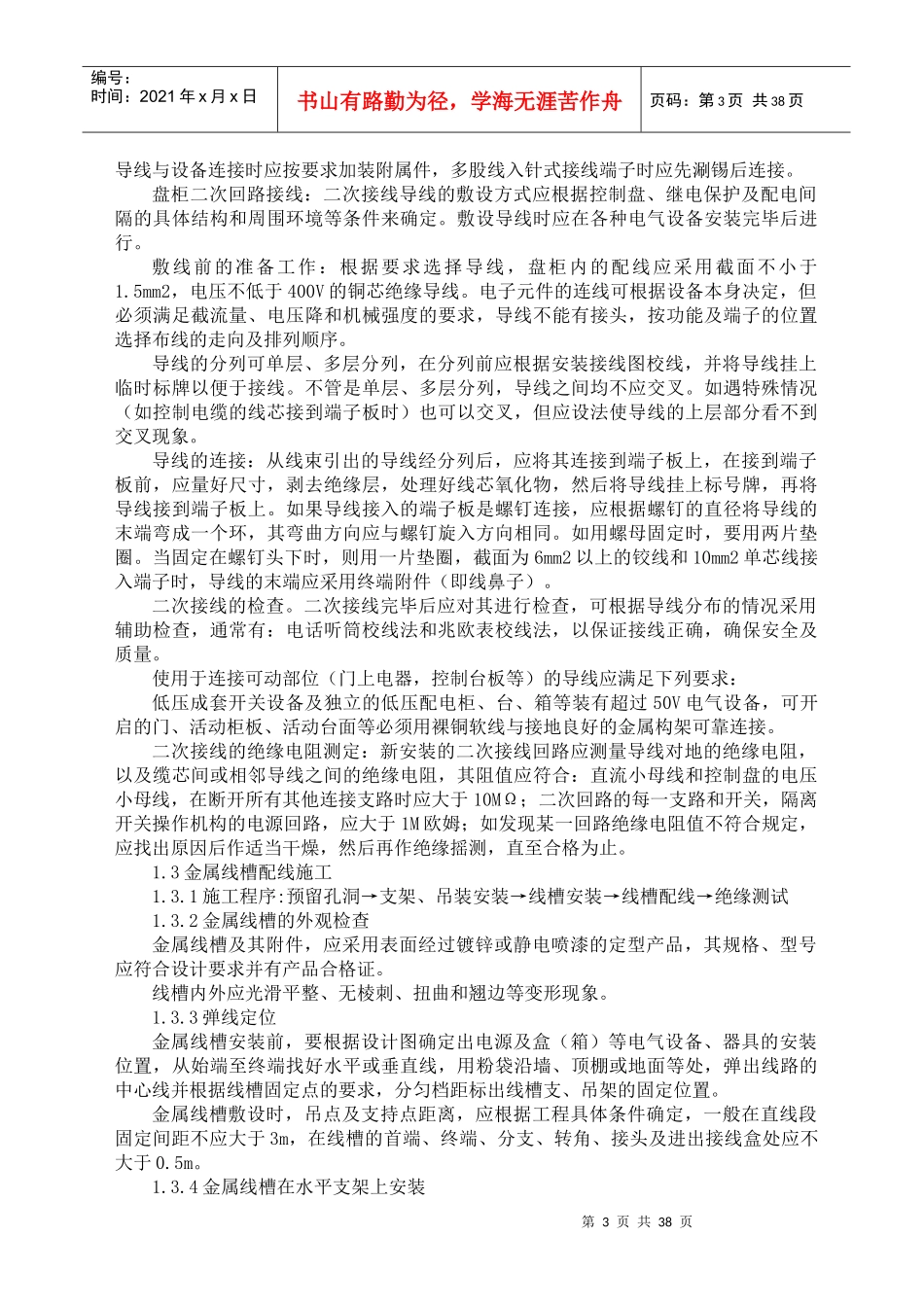

安装太原市佳亿施工组织设计_第3页
3/38
第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共38页1、电气系统施工方案1.1动力电缆敷设动力配电干线采用轻型矿物绝缘电缆沿电缆沟、桥架、电井敷设,住宅正常照明干线选用铝合金电力电缆,在管井桥架内敷设。1.1.2电力电缆进户选择电缆:根据设计要求,检验电缆的型号是否与图纸相符。绝缘摇测:低压500V电缆敷设前要进行绝缘摇测检查。用1000V兆欧表摇测绝缘电阻,电阻值应在10MΩ以上,电缆摇测完毕后必须对芯线分别对地放电。1.1.3电缆敷设放线定位:根据平面图标出电缆进户的位置和电缆根数,测量定位放线。同时,要保证电缆弯曲半径在允许范围之内。根据图纸设计要求,电力电缆埋地通过引入。根据基础墙进户预留的孔洞敷设进户保护管。电缆保护管两端要做成喇叭口,防止刮伤电缆。进户电缆必须留够余量,以便电缆头损坏时重新配置电缆头,其长度为2-3m,弧形敷设。根据保护管的长度进行配置电缆,也留置裕量,便于维修。1.1.4电缆头制作剥电缆铠甲、打卡子在室内做终端头时,必须在室内电气安装完毕后进行,根据电缆与设备连接的具体情况,量电缆并做好标记标识。锯掉多余电缆,根据头套型号尺寸剥除外护套。根据电缆型号、截面、根数选择电缆头套。将地线焊接部位用钢锉处理,用来做焊接准备。在打钢带卡子的同时,将10mm2多股铜线排列整齐后卡在卡子里。利用电缆本身钢带宽的二分之一做卡子,采用咬口的方法将卡子打牢,必须打两道,防止钢带松开,两道卡子的间距为15mm。剥电缆铠甲,用钢锯在第一道卡子向上3~5mm处,锯一环形深痕,深度为钢带厚度的2/3,不得锯透。有螺丝刀在锯痕尖角处将钢带挑起,用钳子将钢带撕掉,随后将钢带锯口用钢锉修理钢带毛刺,使其光滑。包缠电缆、套电缆终端头剥去电缆外包绝缘层,将电缆头下部先套入电缆。根据电缆头的型号尺寸,按照电缆头套长度和内径,用塑料带采用半叠法包缠电缆。塑料带包缠应裹紧,形状呈枣核状。剥电缆时应注意损伤电缆芯线,用电工刀剥皮时不宜用力过大,最好电缆绝缘外皮不完全切透,里层电缆皮应撕下,防止损伤线芯。将电线头套上,与下部对接,套严。套头套时当发现电缆芯过长或过短时应调整,用以调换相序,电缆头卡固时应找直、找正,不能歪斜。1.1.5压电缆芯线接线鼻子从芯线端头量出长度为线鼻子的深度,另加5mm,剥去电缆芯线绝缘层,并在芯线上涂上凡士林。将芯线插入接线鼻子内,用压线钳压紧接线鼻子,压接应在二道以上。根据不同的相位,使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。第2页共38页第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共38页将接好线终端的电缆固定在预先做好的电缆头支架上,并将芯线分开。根据接线端子的型号,选用螺栓将电缆接线端子压接在设备上,施工时应使螺栓由上向下或从内外穿,平垫和弹簧垫安装齐全。1.1.6电缆头制作安装后的检查电缆终端头制作符合规范要求,电缆终端头固定牢固,芯线与线鼻子压接牢固,线鼻子与设备螺栓连接紧密,相序正确,绝缘包扎严密。电缆终端头的支架安装应平整、牢固,成排安装的支架高度应一致,偏差不应大于5mm,间距均匀,排列整齐。1.2配电柜、盘安装方案1.2.1基础型钢安装成套配电设备的型钢基础固定点间距为不大于1m,基础型钢稳固后,其底部应埋入地面内,顶部宜高出抹平地面10-40mm。调直型钢,将有弯的型钢调直,然后按图纸要求预制加工基础型钢钢架,并刷好防锈漆。按施工图纸所标位置,将预制好的基础型钢钢架放在预留铁件上,用水准仪或水平尺找平、找正。找平过程中,需用垫片的地方最多不能超过3片,然后将基础型钢架、预埋铁件、垫片用电焊焊牢。基础型钢与地线连接。与基础型钢的两端焊牢,焊接面为扁钢宽度的2倍。然后将基础型钢刷两遍灰漆。1.2.2柜(盘)安装柜(盘)安装。应按施工图纸的布置,按顺序将柜放在基础型钢上。单独柜(盘)只找柜面和侧面的垂直度。成列柜(盘)各台就位后,先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正,是否标准以柜面为准。找正时采用0.5mm铁片进行调整,每次垫片最...
