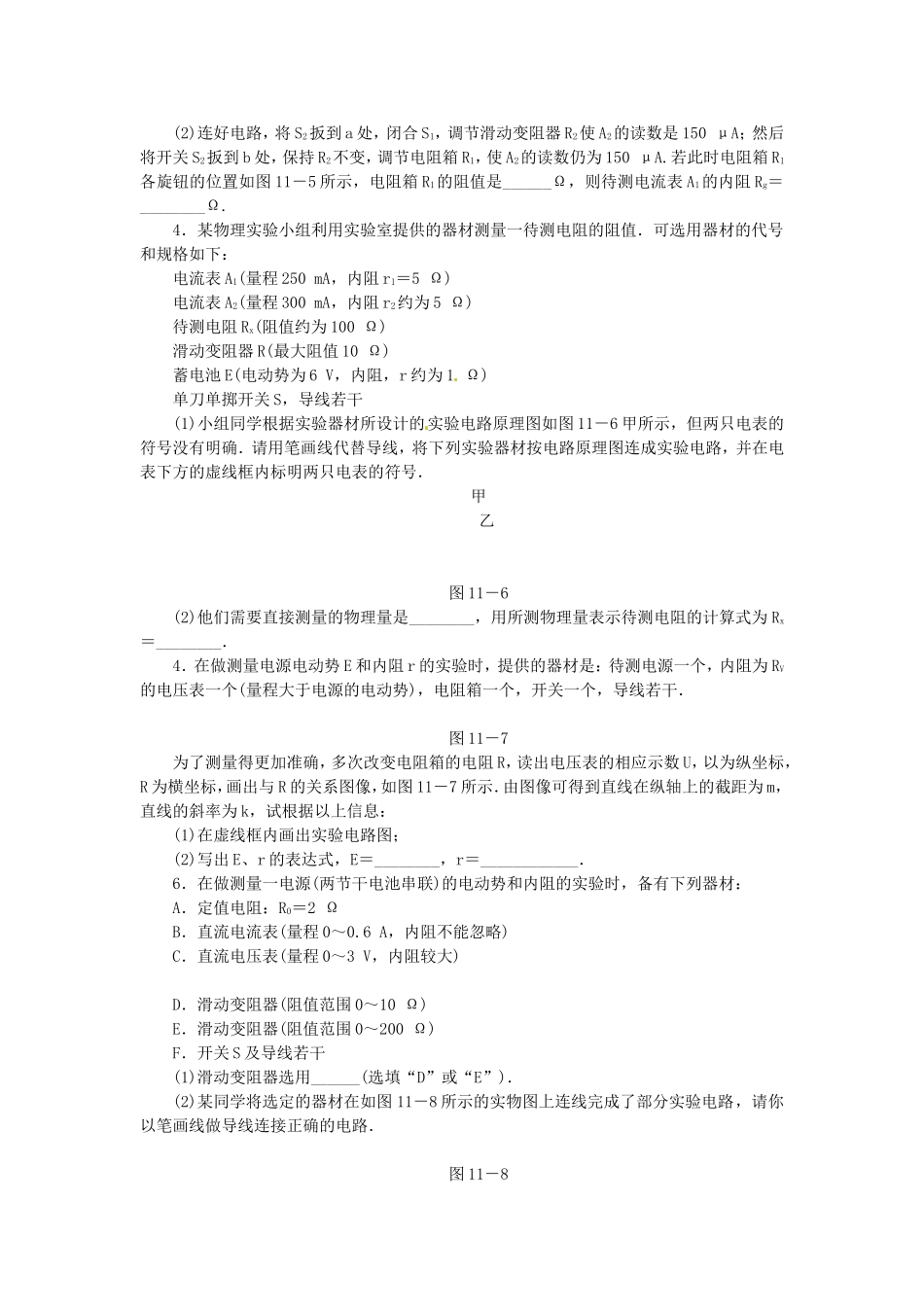

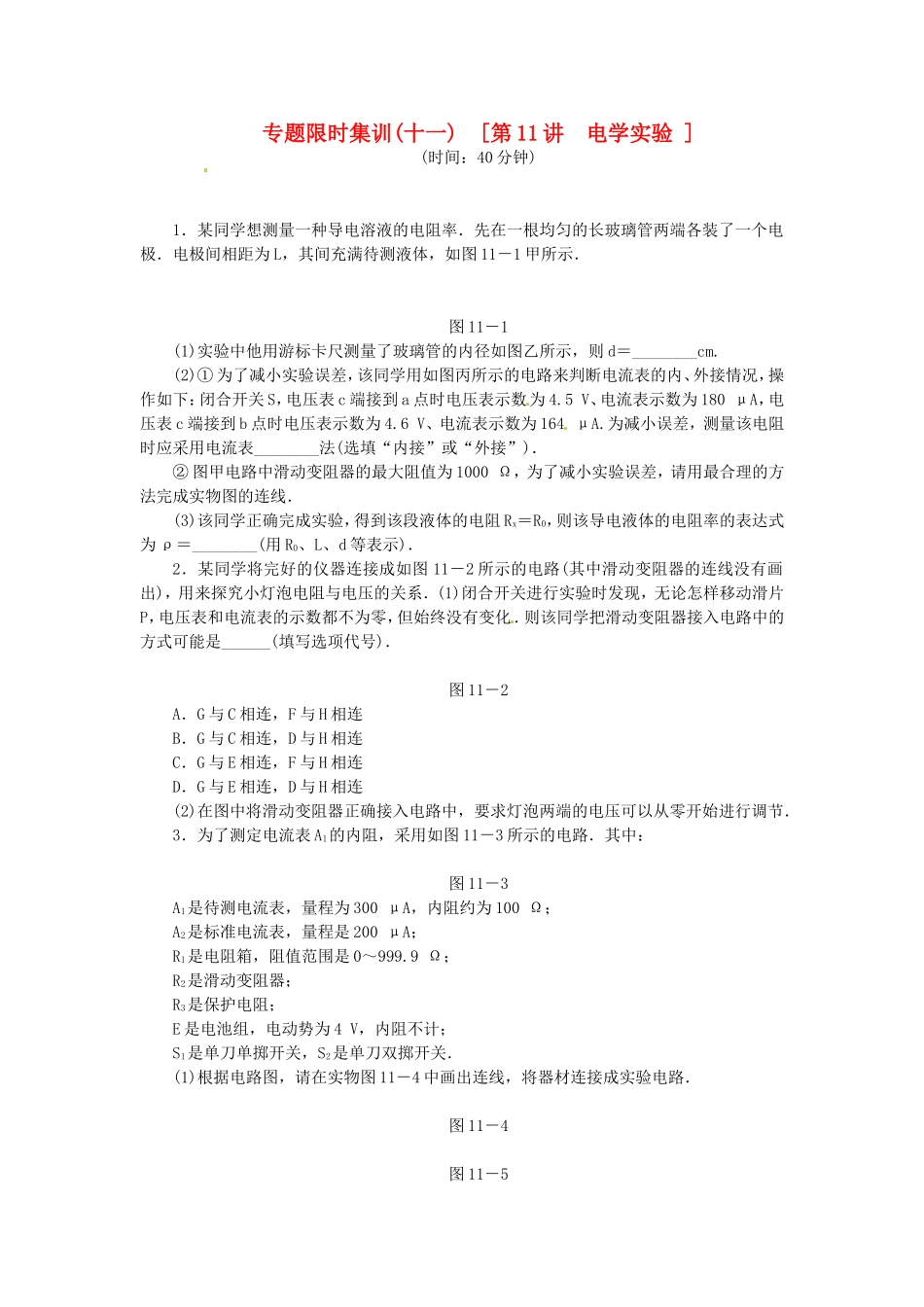

专题限时集训(十一)[第11讲电学实验](时间：40分钟)1．某同学想测量一种导电溶液的电阻率．先在一根均匀的长玻璃管两端各装了一个电极．电极间相距为L，其间充满待测液体，如图11－1甲所示．图11－1(1)实验中他用游标卡尺测量了玻璃管的内径如图乙所示，则d＝________cm.(2)①为了减小实验误差，该同学用如图丙所示的电路来判断电流表的内、外接情况，操作如下：闭合开关S，电压表c端接到a点时电压表示数为4.5V、电流表示数为180μA，电压表c端接到b点时电压表示数为4.6V、电流表示数为164μA.为减小误差，测量该电阻时应采用电流表________法(选填“内接”或“外接”)．②图甲电路中滑动变阻器的最大阻值为1000Ω，为了减小实验误差，请用最合理的方法完成实物图的连线．(3)该同学正确完成实验，得到该段液体的电阻Rx＝R0，则该导电液体的电阻率的表达式为ρ＝________(用R0、L、d等表示)．2．某同学将完好的仪器连接成如图11－2所示的电路(其中滑动变阻器的连线没有画出)，用来探究小灯泡电阻与电压的关系．(1)闭合开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是______(填写选项代号)．图11－2A．G与C相连，F与H相连B．G与C相连，D与H相连C．G与E相连，F与H相连D．G与E相连，D与H相连(2)在图中将滑动变阻器正确接入电路中，要求灯泡两端的电压可以从零开始进行调节．3．为了测定电流表A1的内阻，采用如图11－3所示的电路．其中：图11－3A1是待测电流表，量程为300μA，内阻约为100Ω；A2是标准电流表，量程是200μA；R1是电阻箱，阻值范围是0～999.9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势为4V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关．(1)根据电路图，请在实物图11－4中画出连线，将器材连接成实验电路．图11－4图11－5(2)连好电路，将S2扳到a处，闭合S1，调节滑动变阻器R2使A2的读数是150μA；然后将开关S2扳到b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA.若此时电阻箱R1各旋钮的位置如图11－5所示，电阻箱R1的阻值是______Ω，则待测电流表A1的内阻Rg＝________Ω.4．某物理实验小组利用实验室提供的器材测量一待测电阻的阻值．可选用器材的代号和规格如下：电流表A1(量程250mA，内阻r1＝5Ω)电流表A2(量程300mA，内阻r2约为5Ω)待测电阻Rx(阻值约为100Ω)滑动变阻器R(最大阻值10Ω)蓄电池E(电动势为6V，内阻，r约为1Ω)单刀单掷开关S，导线若干(1)小组同学根据实验器材所设计的实验电路原理图如图11－6甲所示，但两只电表的符号没有明确．请用笔画线代替导线，将下列实验器材按电路原理图连成实验电路，并在电表下方的虚线框内标明两只电表的符号．甲乙图11－6(2)他们需要直接测量的物理量是________，用所测物理量表示待测电阻的计算式为Rx＝________．4．在做测量电源电动势E和内阻r的实验时，提供的器材是：待测电源一个，内阻为RV的电压表一个(量程大于电源的电动势)，电阻箱一个，开关一个，导线若干．图11－7为了测量得更加准确，多次改变电阻箱的电阻R，读出电压表的相应示数U，以为纵坐标，R为横坐标，画出与R的关系图像，如图11－7所示．由图像可得到直线在纵轴上的截距为m，直线的斜率为k，试根据以上信息：(1)在虚线框内画出实验电路图；(2)写出E、r的表达式，E＝________，r＝____________．6．在做测量一电源(两节干电池串联)的电动势和内阻的实验时，备有下列器材：A．定值电阻：R0＝2ΩB．直流电流表(量程0～0.6A，内阻不能忽略)C．直流电压表(量程0～3V，内阻较大)D．滑动变阻器(阻值范围0～10Ω)E．滑动变阻器(阻值范围0～200Ω)F．开关S及导线若干(1)滑动变阻器选用______(选填“D”或“E”)．(2)某同学将选定的器材在如图11－8所示的实物图上连线完成了部分实验电路，请你以笔画线做导线连接正确的电路．图11－8(3)按正确操作完成实验，根据实验记录，将测量数据描点作出拟合图线如图11－9所示，由图像可得该电源的电动势E＝________V，内电阻r＝________Ω(结果均保留三位有效数字)．图11－97．在测电阻的实验中，待测电阻Rx大约...
