宣化天然气管线施工组织设计VIP免费

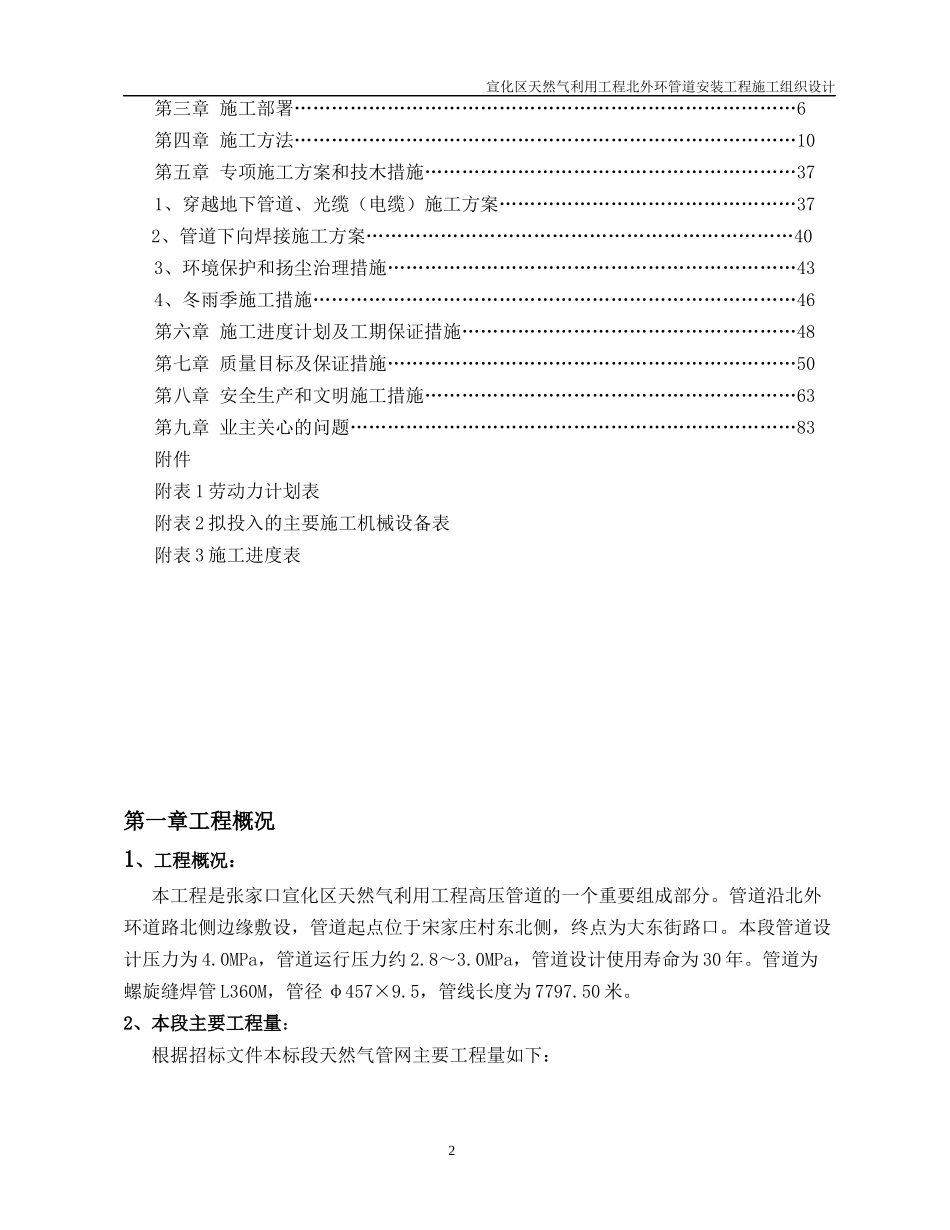

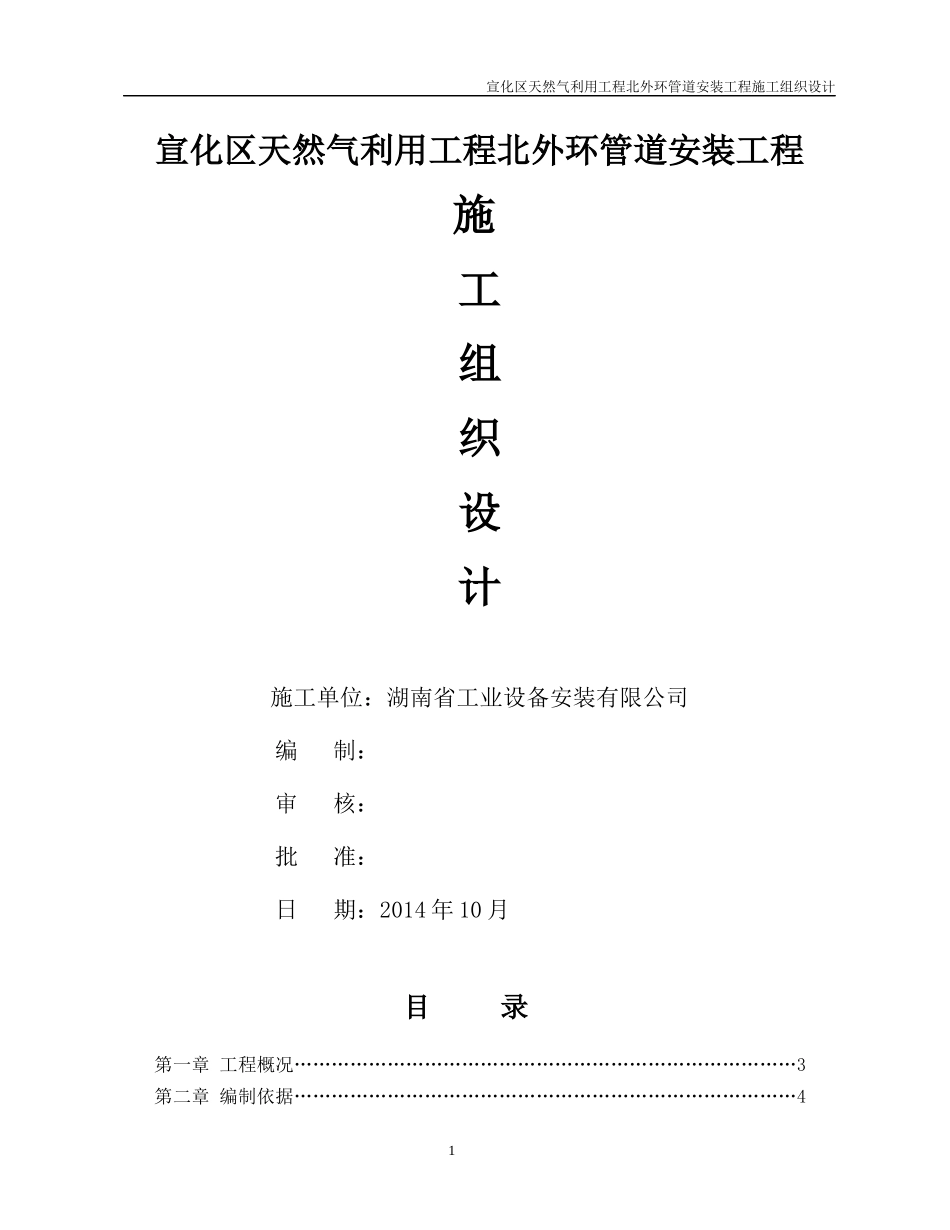

宣化区天然气利用工程北外环管道安装工程施工组织设计宣化区天然气利用工程北外环管道安装工程施工组织设计施工单位：湖南省工业设备安装有限公司编制：审核：批准：日期：2014年10月目录第一章工程概况………………………………………………………………………3第二章编制依据………………………………………………………………………41宣化区天然气利用工程北外环管道安装工程施工组织设计第三章施工部署………………………………………………………………………6第四章施工方法………………………………………………………………………10第五章专项施工方案和技木措施……………………………………………………371、穿越地下管道、光缆（电缆）施工方案…………………………………………372、管道下向焊接施工方案……………………………………………………………403、环境保护和扬尘治理措施…………………………………………………………434、冬雨季施工措施……………………………………………………………………46第六章施工进度计划及工期保证措施………………………………………………48第七章质量目标及保证措施…………………………………………………………50第八章安全生产和文明施工措施……………………………………………………63第九章业主关心的问题………………………………………………………………83附件附表1劳动力计划表附表2拟投入的主要施工机械设备表附表3施工进度表第一章工程概况1、工程概况：本工程是张家口宣化区天然气利用工程高压管道的一个重要组成部分。管道沿北外环道路北侧边缘敷设，管道起点位于宋家庄村东北侧，终点为大东街路口。本段管道设计压力为4.0MPa，管道运行压力约2.8～3.0MPa，管道设计使用寿命为30年。管道为螺旋缝焊管L360M，管径φ457×9.5，管线长度为7797.50米。2、本段主要工程量：根据招标文件本标段天然气管网主要工程量如下：2宣化区天然气利用工程北外环管道安装工程施工组织设计序号工程项目单位数量备注1管线长度km7.79752管沟开挖M³468003管沟土方回填夯实M³468004管道焊接φ457km7.79755弯头安装φ457个626管口补口补伤km7.79757公路铁路套管穿管处128冲沟穿越处59三桩埋设处6810警示牌安装处211毛石挡土墙M³600012毛石排水沟M³240013警示带敷设米1565514阴极保护测试桩个815阴极保护牺牲阳极组65除上述主要工程外，还包括电缆、光缆、排水渠穿越等工程。6、计划工期：计划开工时间2014年10月20日，计划竣工时间2015年8月30日，日历工期175天。第二章编制依据1.业主提供的招标文件1.1《张家口宣化区天然气利用工程》招标文件。1.2宣化区天然气利用工程北外环管线安装设计图纸及设计说明。1.3现场勘察记录。2.工程应用的主要法规及文件2.1《中华人民共和国建筑法》1988年3月1日实行2.2《中华人民共和国合同法》1999年10月1日实行2.3《中华人民共和国环境保护法》(1989年12月26日)3宣化区天然气利用工程北外环管道安装工程施工组织设计2.4《中华人民共和国安全生产法》(2002年6月29日全国人民代表大会通过，2002年11月1日实施)2.5《建设工程安全生产管理条例》（中华人民共和国国务院第393号令，自2004年2月1日起施行）2.6《建设工程质量管理条例》2000年1月实行2.7《建设工程施工现场管理规定》1992年【1号】3.工程有关的主要规范、技术规程和质量评定标准3.1《城镇燃气设计规范》GB50028-20063.2《油气输送管道穿越工程设计规范》GB50423-20073.3《城镇燃气技术规范》GB50494-20093.4《油气输送管道线路工程抗震技术规范》GB50470-20083.5《石油天然气工业管线输送系统用钢管》GB/T9711-20113.6《大气环境质量标准》GB3095-19963.7《工业企业厂界噪声标准》GB1248-903.8《工业企业卫生设计标准》TJ4-793.9《钢制对焊管件规范》SY/T0510-20103.10《管道下向焊接工艺规程》SY/T4071-933.11《管道干线标记设置技术规范》SY/T6064-20113.12《石油天然气管道安全规程》SY6168-19963.13《钢制弯管》SY/T5257-20043.14《钢制对焊无缝管件》GB12459-20053.15《油气输送管道穿越工程施工规范》GB50424-20073.16《碳钢用...
