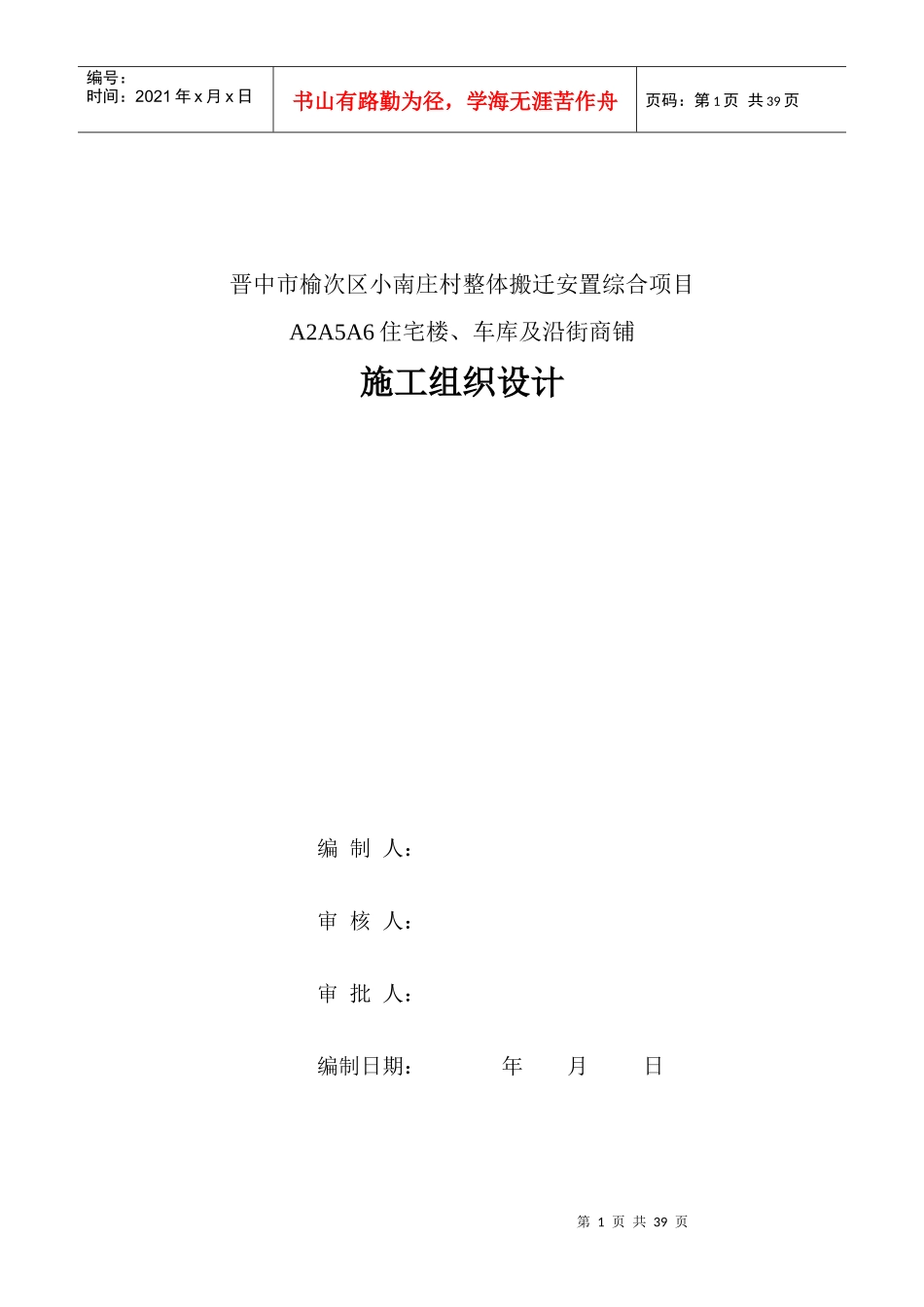

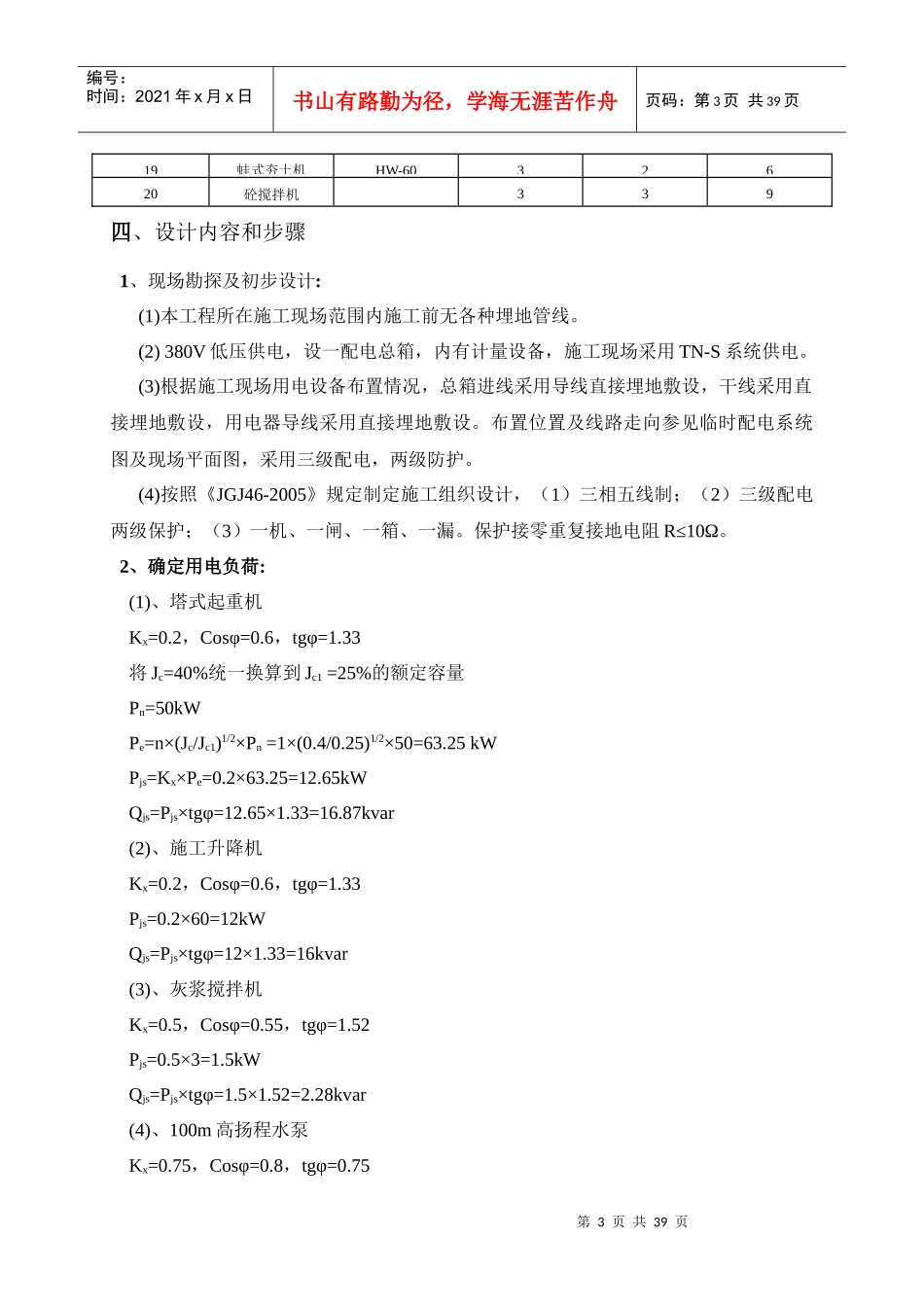

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页晋中市榆次区小南庄村整体搬迁安置综合项目A2A5A6住宅楼、车库及沿街商铺施工组织设计编制人：审核人：审批人：编制日期：年月日第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页编制单位：山西省晋中建设集团有限公司临时用电施工组织设计一、工程概况榆次区小南庄村整体搬迁安置综合项目2#、5#、6#、车库及沿街商铺位于晋中市榆次区鸣谦镇小南庄村，总建筑面积：35085.43㎡；建筑结构：2#楼为框架剪力墙结构、5#、6#楼为剪力墙结构。二、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《通用用电设备配电设计规范》GB50055-20114、《供配电系统设计规范》GB50052-20095、《建筑施工安全检查标准》JGJ59-20116、施工现场勘察三、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机FE20B48.2148.22塔式起重机QTZ50301303塔式起重机QTZ31.524.3124.34施工升降机SC200/2006031805高压汞灯1336100m高扬程水泵203607灰浆搅拌机UJ3253398钢筋弯曲机GW407.52159钢筋调直机2.224.410钢筋切断机QJ40-142811闪光对焊机100KVA2200KVA12钢筋切断机GQ402.224.413切割机GQ5042814碘钨灯12215木工圆锯MJ10432616木工平刨床MB503A32617交流电焊机BX3-500-238.6KVA277.2KVA18插入式振动器ZX701.569第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页19蛙式夯土机HW-6032620砼搅拌机339四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)380V低压供电，设一配电总箱，内有计量设备，施工现场采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，（1）三相五线制；（2）三级配电两级保护；（3）一机、一闸、一箱、一漏。保护接零重复接地电阻R≤10Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.2，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=50kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×50=63.25kWPjs=Kx×Pe=0.2×63.25=12.65kWQjs=Pjs×tgφ=12.65×1.33=16.87kvar(2)、施工升降机Kx=0.2，Cosφ=0.6，tgφ=1.33Pjs=0.2×60=12kWQjs=Pjs×tgφ=12×1.33=16kvar(3)、灰浆搅拌机Kx=0.5，Cosφ=0.55，tgφ=1.52Pjs=0.5×3=1.5kWQjs=Pjs×tgφ=1.5×1.52=2.28kvar(4)、100m高扬程水泵Kx=0.75，Cosφ=0.8，tgφ=0.75第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页Pjs=0.75×20=15kWQjs=Pjs×tgφ=15×0.75=11.25kvar(5)、蛙式夯土机Kx=0.5，Cosφ=0.55，tgφ=1.52Pjs=0.5×3=1.5kWQjs=Pjs×tgφ=1.5×1.52=2.28kvar(6)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×1.5=0.45kWQjs=Pjs×tgφ=0.45×1.02=0.46kvar(7)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×1.5=0.45kWQjs=Pjs×tgφ=0.45×1.02=0.46kvar(8)、交流电焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=38.6×0.4=15.44kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×15.44=10.92kWPjs=Kx×Pe=0.5×10.92=5.46kWQjs=Pjs×tgφ=5.46×2.29=12.51kvar(9)、混凝土搅拌机Kx=0.75，Cosφ=0.85，tgφ=0.62Pjs=0.75×3=2.25kWQjs=Pjs×tgφ=2.25×0.62=1.39kvar(10)、高压汞灯Kx=0.6，Cosφ=0.7，tgφ=1.02Pjs=0.6×1×1.1=0.66kWQjs=Pjs×tgφ=0.66×1.02=0.67kvar第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页(11)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×7.5=4.88kWQjs=Pjs×tgφ=1.43×1.02=1.46kvar(12)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=...
