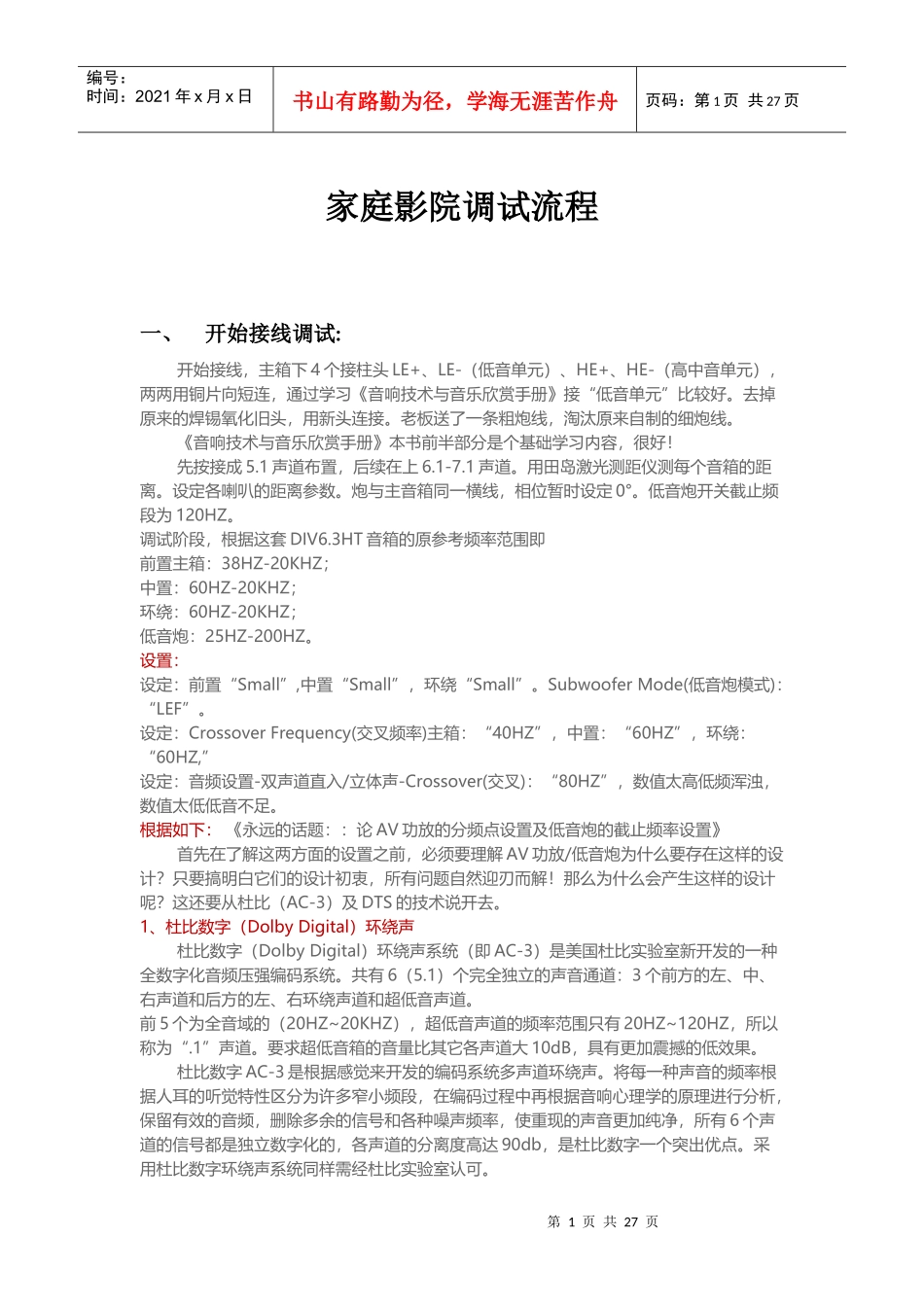

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页家庭影院调试流程一、开始接线调试:开始接线，主箱下4个接柱头LE+、LE-（低音单元）、HE+、HE-（高中音单元），两两用铜片向短连，通过学习《音响技术与音乐欣赏手册》接“低音单元”比较好。去掉原来的焊锡氧化旧头，用新头连接。老板送了一条粗炮线，淘汰原来自制的细炮线。《音响技术与音乐欣赏手册》本书前半部分是个基础学习内容，很好！先按接成5.1声道布置，后续在上6.1-7.1声道。用田岛激光测距仪测每个音箱的距离。设定各喇叭的距离参数。炮与主音箱同一横线，相位暂时设定0°。低音炮开关截止频段为120HZ。调试阶段，根据这套DIV6.3HT音箱的原参考频率范围即前置主箱：38HZ-20KHZ；中置：60HZ-20KHZ；环绕：60HZ-20KHZ；低音炮：25HZ-200HZ。设置：设定：前置“Small”,中置“Small”，环绕“Small”。SubwooferMode(低音炮模式)：“LEF”。设定：CrossoverFrequency(交叉频率)主箱：“40HZ”，中置：“60HZ”，环绕：“60HZ,”设定：音频设置-双声道直入/立体声-Crossover(交叉)：“80HZ”，数值太高低频浑浊，数值太低低音不足。根据如下：《永远的话题：：论AV功放的分频点设置及低音炮的截止频率设置》首先在了解这两方面的设置之前，必须要理解AV功放/低音炮为什么要存在这样的设计？只要搞明白它们的设计初衷，所有问题自然迎刃而解！那么为什么会产生这样的设计呢？这还要从杜比（AC-3）及DTS的技术说开去。1、杜比数字（DolbyDigital）环绕声杜比数字（DolbyDigital）环绕声系统（即AC-3）是美国杜比实验室新开发的一种全数字化音频压强编码系统。共有6（5.1）个完全独立的声音通道：3个前方的左、中、右声道和后方的左、右环绕声道和超低音声道。前5个为全音域的（20HZ~20KHZ），超低音声道的频率范围只有20HZ~120HZ，所以称为“.1”声道。要求超低音箱的音量比其它各声道大10dB，具有更加震撼的低效果。杜比数字AC-3是根据感觉来开发的编码系统多声道环绕声。将每一种声音的频率根据人耳的听觉特性区分为许多窄小频段，在编码过程中再根据音响心理学的原理进行分析，保留有效的音频，删除多余的信号和各种噪声频率，使重现的声音更加纯净，所有6个声道的信号都是独立数字化的，各声道的分离度高达90db，是杜比数字一个突出优点。采用杜比数字环绕声系统同样需经杜比实验室认可。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页2、数字影院系统（DTS）DTS是DigitalTheaterSystem的缩写，即数字影院系统。是美国DTS公司与环球电影公司合作推出的数字环绕声系统。DTS系统与杜比数字（DolbyDigital）有类似之处，也是一种多声道采用压缩编码技术，将6路甚至更多路的数字声轨同SMPTE（电影与电视工程协会）所规定的时间码同步起来，并直接录制在电影拷贝或其它软件上，音频信号的数字压缩技术，实际上是对线性脉码调制后的数字信号进行再编码过程，DTS能够对6个声道20比特原声质量音频信号进行编码和解码。DTS采用CAC（相干声学编码）结构的压缩方式有别于杜比数字的压缩方式，典型的压缩比为3：1，仅为杜比数字的四分之一，原始信号丢失较少，可保留原来声场中较丰富的细微信号，DTS的96KHZ的取样频率为杜比数字48KHZ的一倍，并轻而易举将数据传输率提高到1411Kbps，比杜比数字的448Kbps高出了3倍，因此其再现声场在连续性、宽广性和层次性方面都较为理想。DolbyAC-3/DTS主要性能特点表类别DolbyAC-3DTS软件上声道数5.15.1解码后声道数5.15.1声道构成LCRSLSRSWLCRSLSRSW环绕道数双声道双声道左中右音箱频响20Hz-20KHz20Hz-20KHz环绕声音箱频响20Hz-20KHz80Hz-20KHz超低音音箱频响20HZ-120HZ20HZ-80HZ动态范围105db138db声道间分离度105db>105db输出信噪比115db>115db信号录制数字方式数字方式大家注意关键词:各声道的频响范围DolbyAC-3LCRSLSRSW五个声道全部为全音域的20Hz-20KHz!超低音声道的频率范围是20HZ-120HZ!阶段总结:根据DolbyAC-3的技术指标,在极端状态下最理想的配置是:要5只能够还原20HZ-20KHZ的主/中/环音箱.一...
