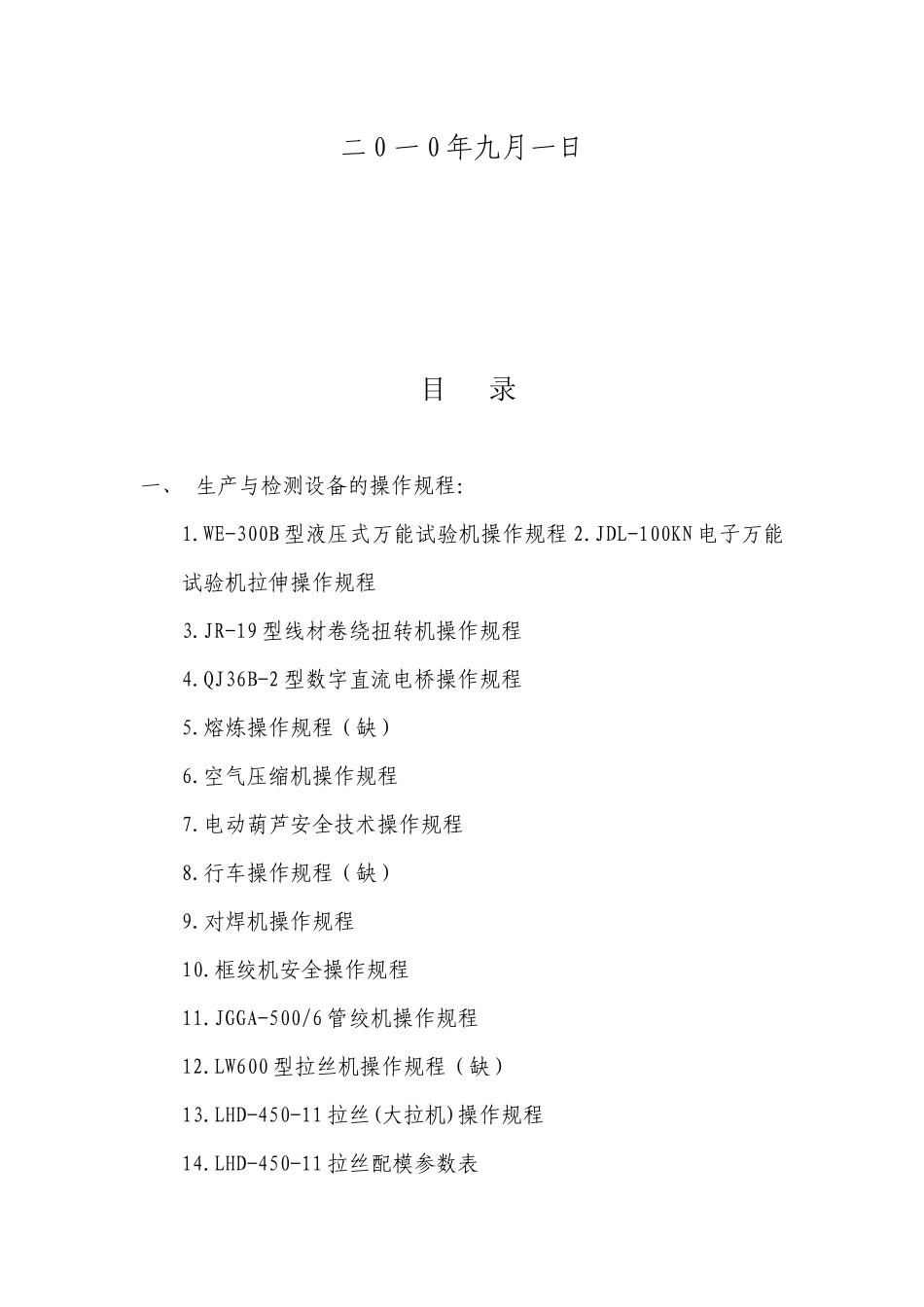

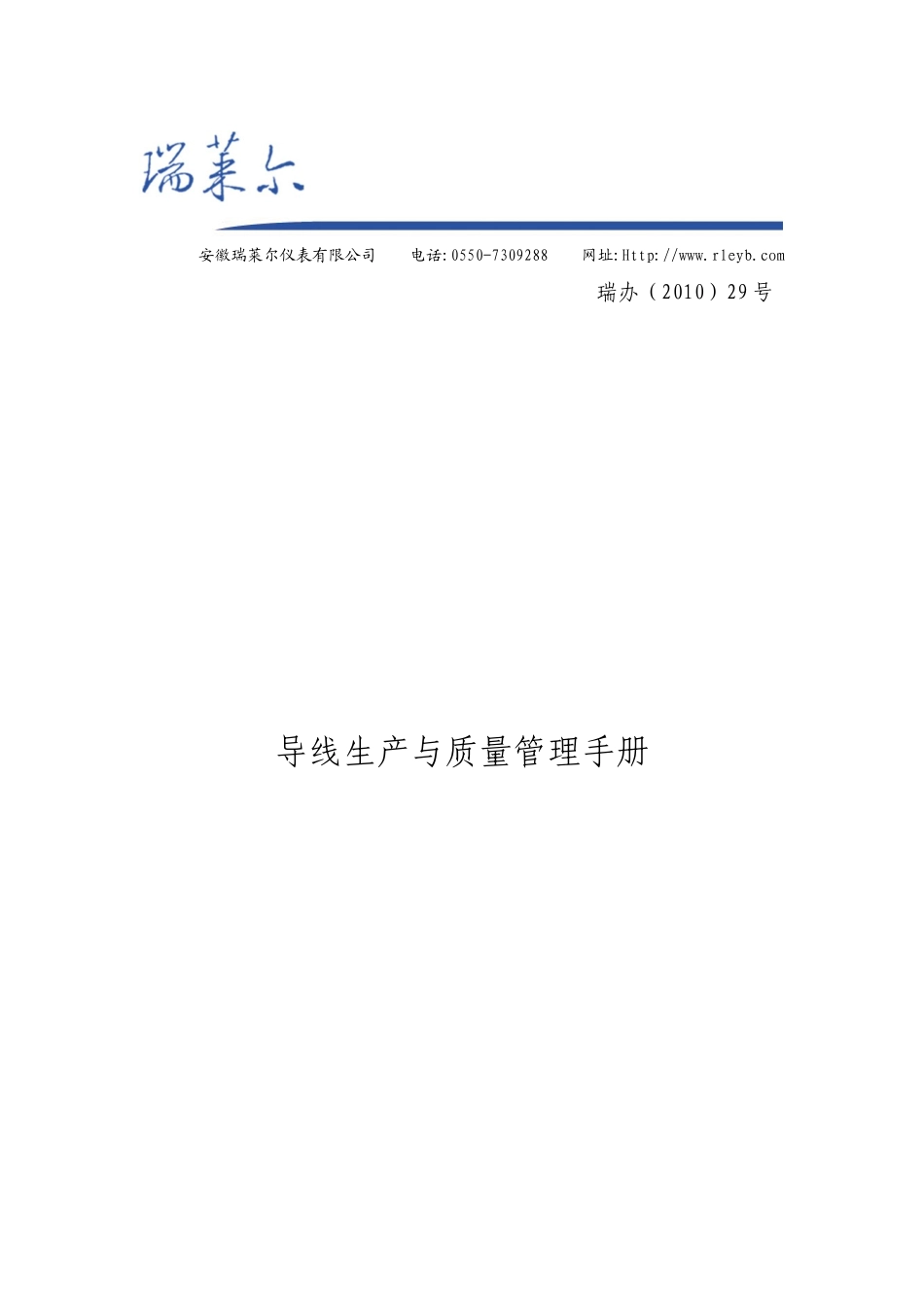

安徽瑞莱尔仪表有限公司电话:0550-7309288网址:Http://www.rleyb.com瑞办(2010)29号导线生产与质量管理手册二0一0年九月一日目录一、生产与检测设备的操作规程:1.WE-300B型液压式万能试验机操作规程2.JDL-100KN电子万能试验机拉伸操作规程3.JR-19型线材卷绕扭转机操作规程4.QJ36B-2型数字直流电桥操作规程5.熔炼操作规程(缺)6.空气压缩机操作规程7.电动葫芦安全技术操作规程8.行车操作规程(缺)9.对焊机操作规程10.框绞机安全操作规程11.JGGA-500/6管绞机操作规程12.LW600型拉丝机操作规程(缺)13.LHD-450-11拉丝(大拉机)操作规程14.LHD-450-11拉丝配模参数表15.电线电缆交货盘规格及装线长度参考表二、检测报告:1.原料进厂抽检记录表2.架空镀锌钢绞线进厂检测报告3.电工圆铝杆(线)进厂检测报告4.电线电缆交货盘进厂检测报告5.铝锭进厂检测报告(缺)6.导线出厂检测报告7.铝杆进厂数量登记表三、质检与生产管理制度:1.质检室管理制度2.样品管理制度3.成品质量检验制度4.设备管理制度5.质检科人员岗位职责6.车间主任岗位职责7.班组长岗位职责8.车间安全员岗位职责9.电工岗位职责10.机修工岗位职责四、产品质量追溯程序1.框绞工序生产工艺参数控制记录2.拉丝工序生产工艺参数控制记录3.生产车间领料表4.导线出厂检验记录5.标识卡及合格证WE-300B型液压式万能试验机操作规程1.根据试样的形状和尺寸选用合适的夹头和压头,并正确安装。2.试验前根据试验最大力估值选用相应的量程,挂好盘铊:0-60KN用A铊;0-150KN用A+B铊;0-300KN用A+B+C铊。并将缓冲阀转换手柄调至相应的刻线处。3.接通电源,开启油泵开关。4.每次试验前必须调整指针使之对准刻度盘零点,避免测力读数误差。调整方法,先开动油泵,打开送油阀,直到活塞自缸底升起一段距离后(约5mm-10mm),可转动推杆,直到指针正好对准刻度盘上的零位置。5.根据标准及相关技术要求的规定调节加载速度,不应太快以免试样受到冲击,也不应无故关闭送油阀,否则将影响试验数据的准确性。6.测力计摆杆扬程不准超出最大限度,指针旋转也不能超过一周,试验机测量精确范围为刻度的:15%-85%。7.如果正在试验过程中,油泵突然停止工作,此时应将所加负荷卸掉,检查后重新开动油泵,不应在高压下起动油泵或检查事故原因。如果试验机工作时电器发生失灵,起动或停止按纽不起作用时,应立即切断电源,使试验机停止运转。8.每次试验后,活塞不宜落到油缸底,稍留一点距离(5mm-10mm),以便下次使用。9.试验完成后,应将油泵电机关闭,关闭电源。根据需要对试验机主机各相对转动、相对移动部份进行加油(加脂)进行润滑。清理现场,以备下次使用。10.发生故障请专业人员维修,按检定周期请权威部门检定。JDL-100KN电子万能试验机拉伸操作规程1.打开试验机主机电源。2.按软件启动方式进入软件,选择准确的传感器。3.测量试样的尺寸。4.安装适合的夹具及夹持试样。5.开始试验:先清零,再运行。6.观察试验过程至试验结束。7.试验结束,点软件工具栏中的处理按钮,弹出数据处理窗口在试验方法中选择欲做试样方案。在数据处理窗口中点输入按钮;弹出试验参数输入对话框,在里面输入试样尺寸、试样标距、断后伸长及相关的参数,可以一次输一根试样的尺寸,也可以一次输入所有的尺寸。8.打印试验报告,保存实验数据。9.做完试验,关闭软件。10.关闭实验机主机电源。注意事项:1.试验机第一次开机预热10分钟,两次开机间隔时间不小于1分钟,开机后等待10秒进行操作。2.试验机,计算机,打印机,人走切断电源。3.计算机,禁止安装其他应用程序,保持专机专用。JR-19型线材卷绕扭转试验机操作规程一.线材扭转操作过程:1.试样采集根据GB4909.4-85的要求进行,试样表面不得有任何机械损伤,并校正试样。试样长度=有效长度+夹持长度有效长度:根据试样直径与标准确定夹持长度:两夹头夹持长度,一般约60~70mm2.按标准要求调整主轴转速,当调速开关在位置1时,主轴转速为10转/分,当调速开关在位置2时,主轴转速为30转/分,当调速杆在位置3时,主轴转速为60转/分,当调速开关在0时关闭.3.按动电源,计数器灯亮.4.将试样按有效长度对准刻度放入两夹头间,...
