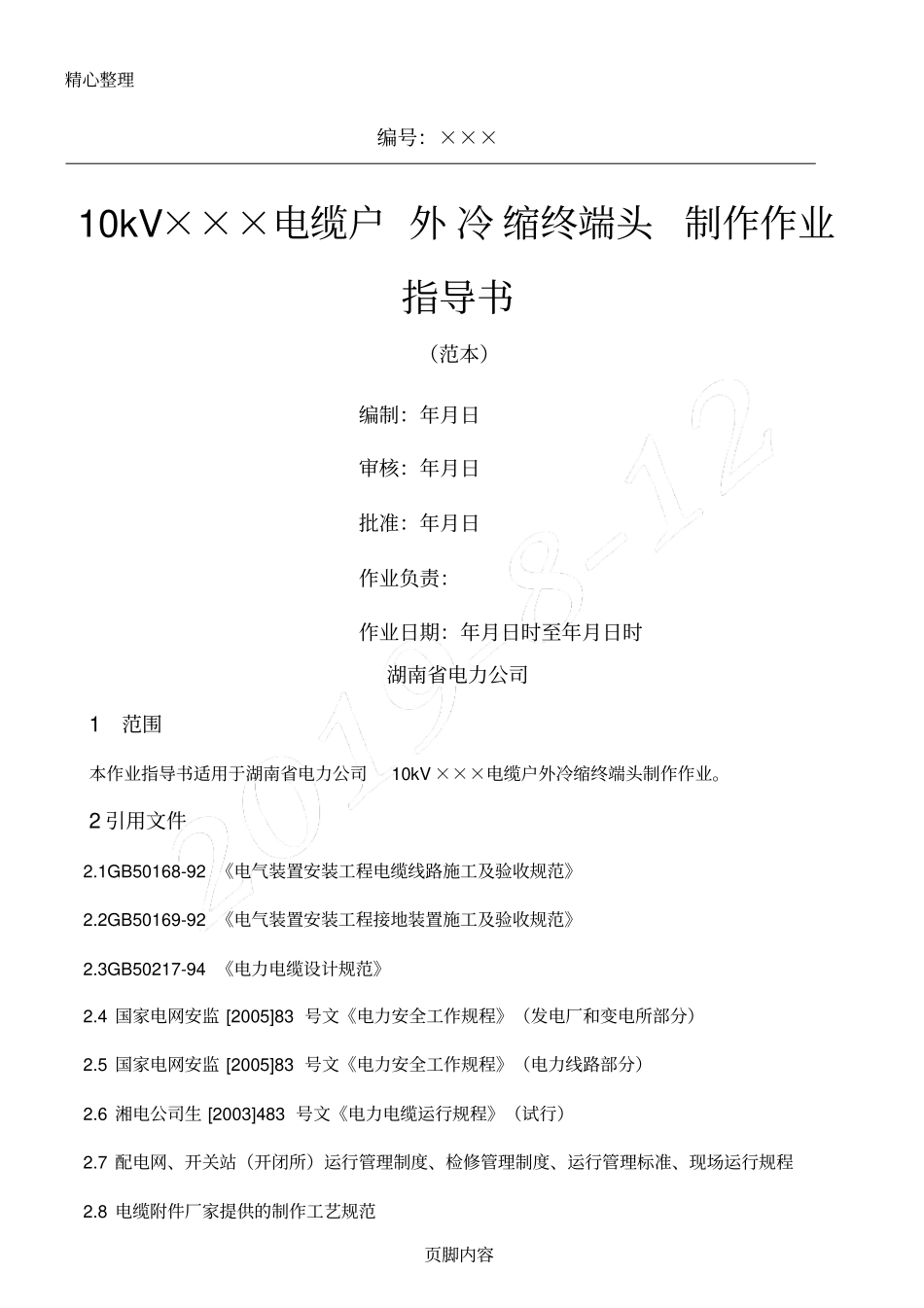

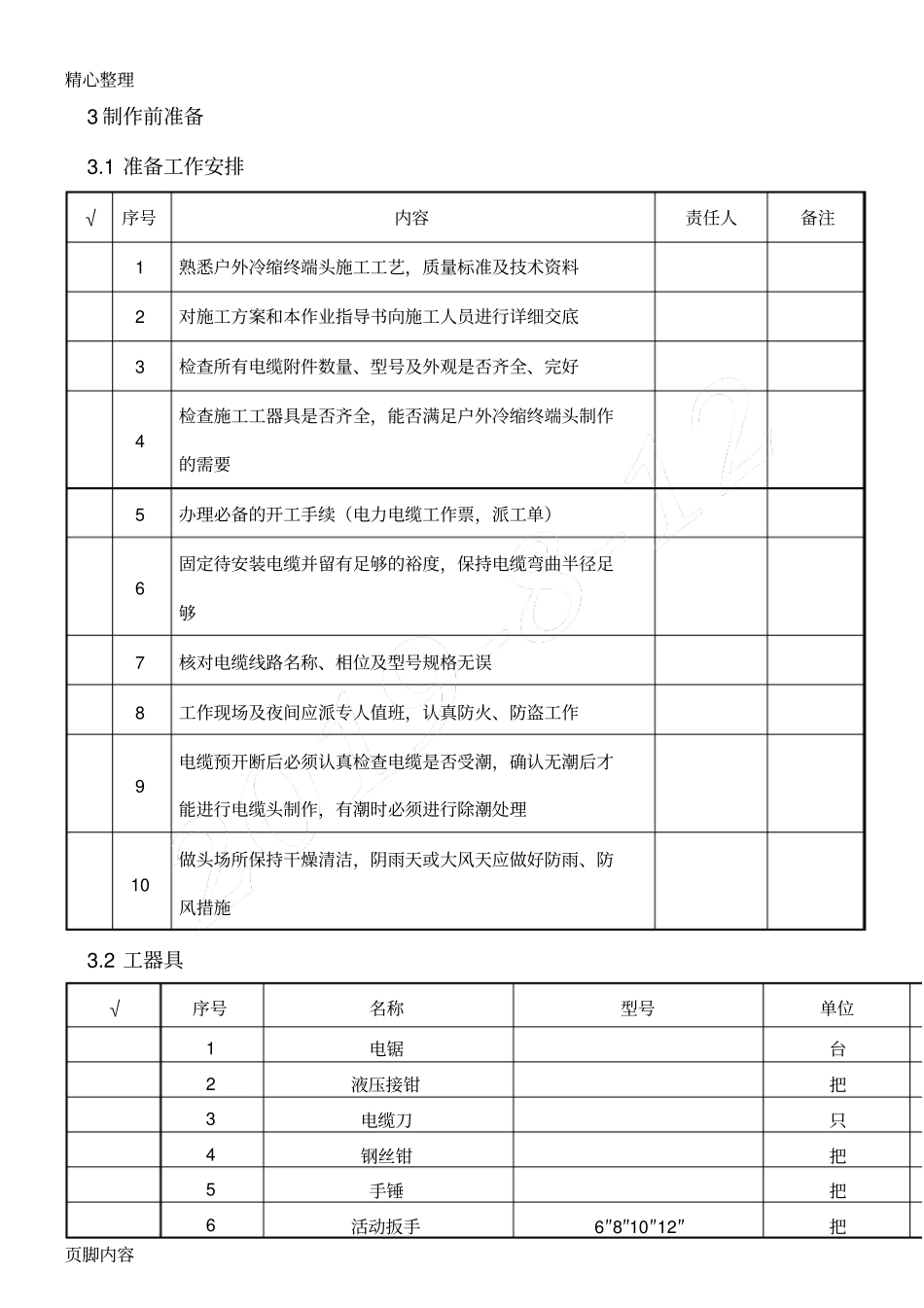

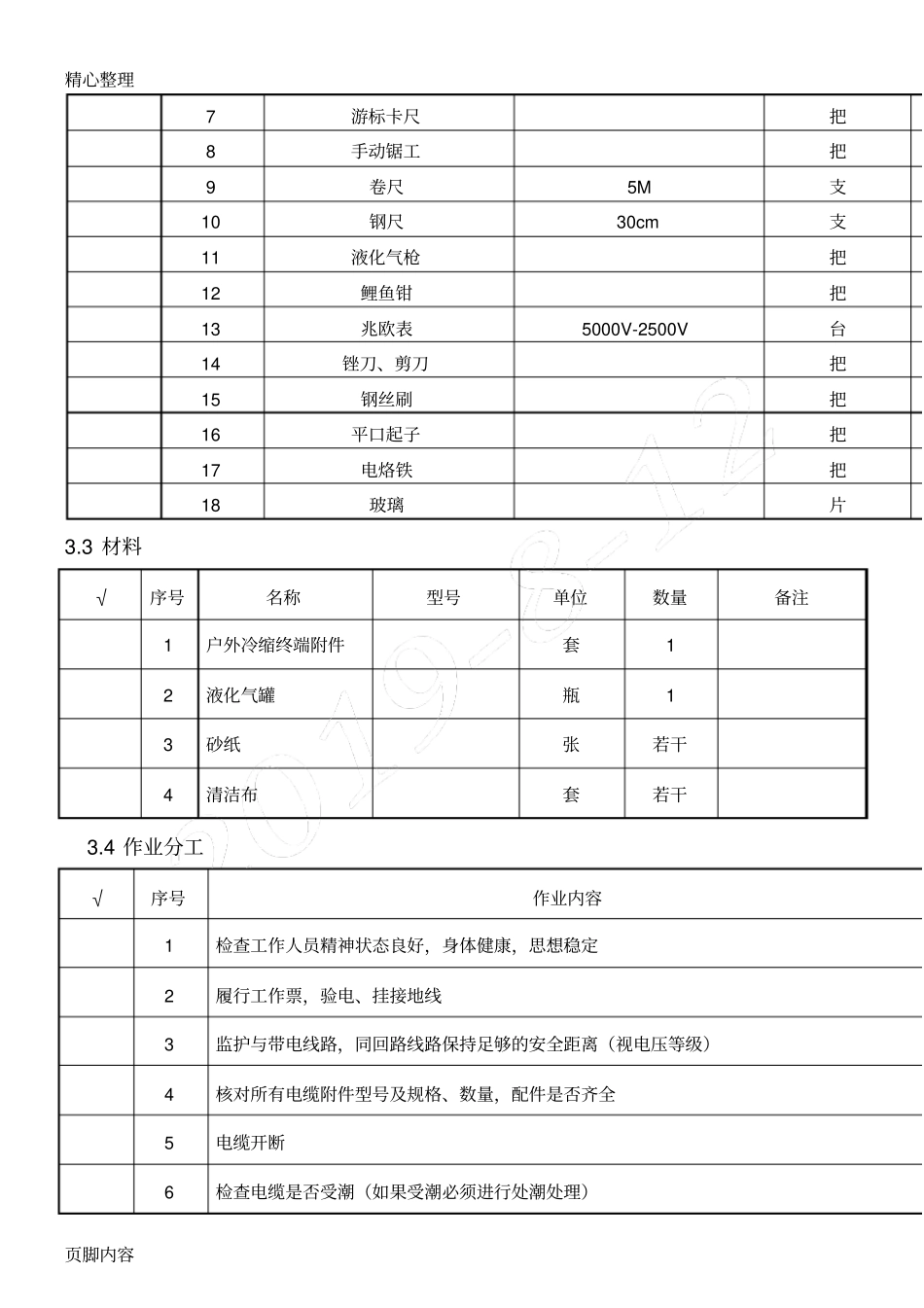

精心整理页脚内容编号：×××10kV×××电缆户外冷缩终端头制作作业指导书（范本）编制：年月日审核：年月日批准：年月日作业负责：作业日期：年月日时至年月日时湖南省电力公司1范围本作业指导书适用于湖南省电力公司10kV×××电缆户外冷缩终端头制作作业。2引用文件2.1GB50168-92《电气装置安装工程电缆线路施工及验收规范》2.2GB50169-92《电气装置安装工程接地装置施工及验收规范》2.3GB50217-94《电力电缆设计规范》2.4国家电网安监[2005]83号文《电力安全工作规程》（发电厂和变电所部分）2.5国家电网安监[2005]83号文《电力安全工作规程》（电力线路部分）2.6湘电公司生[2003]483号文《电力电缆运行规程》（试行）2.7配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程2.8电缆附件厂家提供的制作工艺规范精心整理页脚内容3制作前准备3.1准备工作安排√序号内容责任人备注1熟悉户外冷缩终端头施工工艺，质量标准及技术资料2对施工方案和本作业指导书向施工人员进行详细交底3检查所有电缆附件数量、型号及外观是否齐全、完好4检查施工工器具是否齐全，能否满足户外冷缩终端头制作的需要5办理必备的开工手续（电力电缆工作票，派工单）6固定待安装电缆并留有足够的裕度，保持电缆弯曲半径足够7核对电缆线路名称、相位及型号规格无误8工作现场及夜间应派专人值班，认真防火、防盗工作9电缆预开断后必须认真检查电缆是否受潮，确认无潮后才能进行电缆头制作，有潮时必须进行除潮处理10做头场所保持干燥清洁，阴雨天或大风天应做好防雨、防风措施3.2工器具√序号名称型号单位1电锯台2液压接钳把3电缆刀只4钢丝钳把5手锤把6活动扳手6″8″10″12″把精心整理页脚内容7游标卡尺把8手动锯工把9卷尺5M支10钢尺30cm支11液化气枪把12鲤鱼钳把13兆欧表5000V-2500V台14锉刀、剪刀把15钢丝刷把16平口起子把17电烙铁把18玻璃片3.3材料√序号名称型号单位数量备注1户外冷缩终端附件套12液化气罐瓶13砂纸张若干4清洁布套若干3.4作业分工√序号作业内容1检查工作人员精神状态良好，身体健康，思想稳定2履行工作票，验电、挂接地线3监护与带电线路，同回路线路保持足够的安全距离（视电压等级）4核对所有电缆附件型号及规格、数量，配件是否齐全5电缆开断6检查电缆是否受潮（如果受潮必须进行处潮处理）精心整理页脚内容7户外冷缩终端头制作8核对电缆相位3.5危险点分析及控制措施√序号危险点分析控制措施1隧道、沟井内浊气伤人运行中电缆做头前在核对电缆无误后应先打接地钎方可开断电缆2用火不当造成火灾进入工作井或隧道前应通风15分钟，排除内部浊气3起揭电缆沟、井盖板时井盖落入沟内损坏电缆或伤人起揭电缆沟、井盖板时，应摆放平稳，以防落入沟内损坏电缆或伤人4工作人员思想波动较大，情绪反常，身体状况不佳工作人员思想稳定，情绪正常，身体状况良好5工作地段未设安全围栏，造成人员伤害工作地段应设好安全围栏6移动电源未可靠接地，低压触、漏电伤人移动电源必须可靠接地7工器具使用方法不当造成伤人用刀或其它切割工具时，正确控制切割方向；工作人员必须带保护眼镜，用电锯切割电缆时应可靠接地8工具抛掷伤人不得抛掷工具9与带电设备未保持足够的安全距离，人员触电与带电设备保持足够的安全距离（视电压等级确定）4作业程序4.1开工精心整理页脚内容√序号内容作业人员签字1安排充足的工作人员，所需工器具材料准备齐全2与调度员（变电站值班员）办理许可手续3严格工作前的站队“三交”，工作人员确认后逐一签名4实施自设安全措施，确保作业安全5工作负责人发布开工令4.2作业标准序号作业内容作业步骤及标准安全措施注意事项备注1电缆开断将电缆校直、擦净，端头锯齐检查电缆是否受潮（如果受潮必须进行处潮处理）2内、外护层剥除及焊接尾端地线1.按尺寸开剥护套。向下开剥25mm的护套，露出铠装，电缆内护层留10mm2.擦洗开剥处往下50mm长护套表面的污垢3.护套口往下15mm处绕包第一层防水胶条，在顶部绕包PVC绞带，将铜带固定，用恒力弹簧将第一条接地编织固定在钢铠上，绕包Scotch23胶带两个来回将恒力弹簧及衬垫层包覆住4.先在三芯铜蔽带根部缠绕...
