高考物理总复习 第十二章 第一单元 第2课 变压器 电能的输送VIP免费

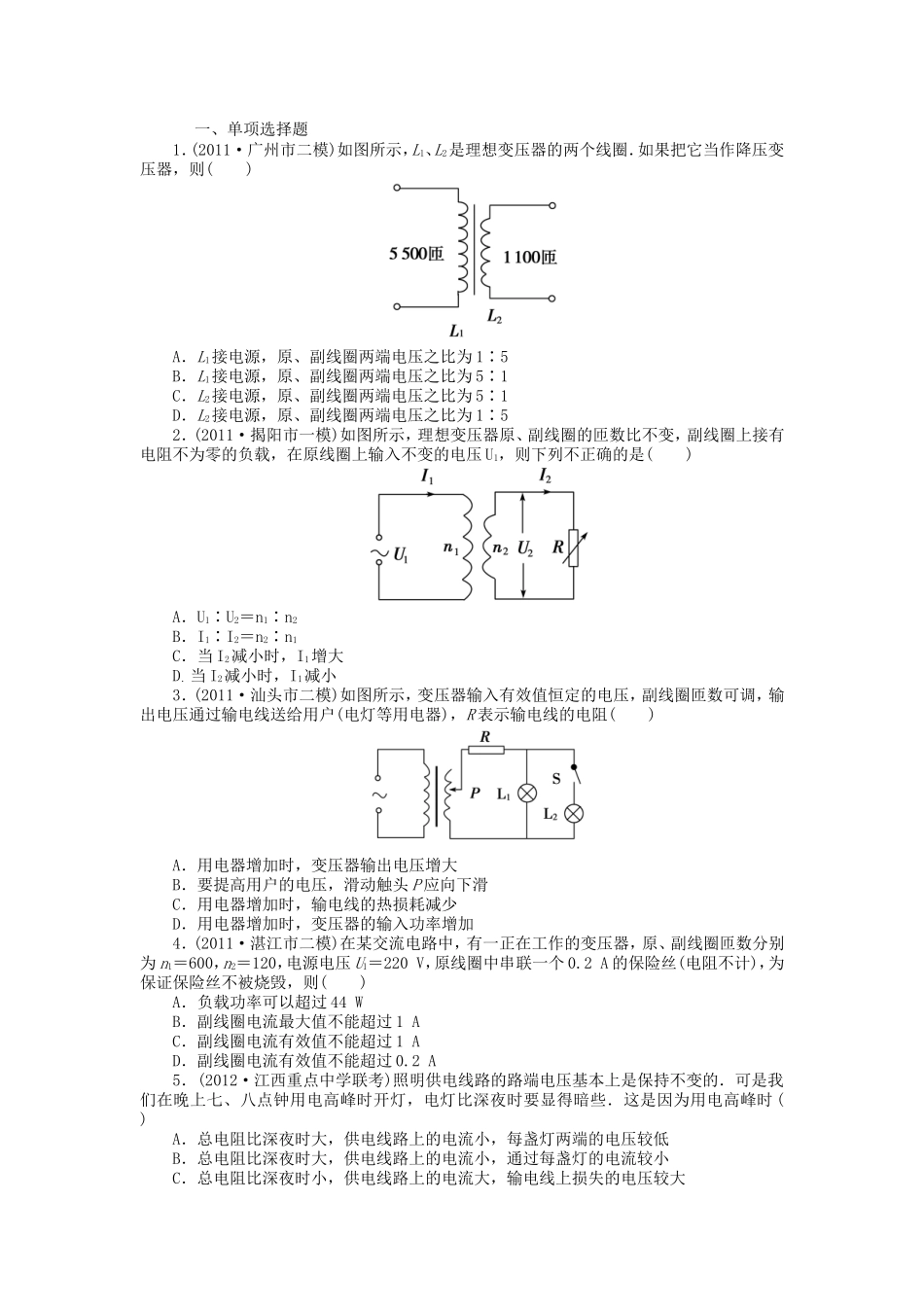

一、单项选择题1．(2011·广州市二模)如图所示，L1、L2是理想变压器的两个线圈．如果把它当作降压变压器，则()A．L1接电源，原、副线圈两端电压之比为1∶5B．L1接电源，原、副线圈两端电压之比为5∶1C．L2接电源，原、副线圈两端电压之比为5∶1D．L2接电源，原、副线圈两端电压之比为1∶52．(2011·揭阳市一模)如图所示，理想变压器原、副线圈的匝数比不变，副线圈上接有电阻不为零的负载，在原线圈上输入不变的电压U1，则下列不正确的是()A．U1∶U2＝n1∶n2B．I1∶I2＝n2∶n1C．当I2减小时，I1增大D．当I2减小时，I1减小3．(2011·汕头市二模)如图所示，变压器输入有效值恒定的电压，副线圈匝数可调，输出电压通过输电线送给用户(电灯等用电器)，R表示输电线的电阻()A．用电器增加时，变压器输出电压增大B．要提高用户的电压，滑动触头P应向下滑C．用电器增加时，输电线的热损耗减少D．用电器增加时，变压器的输入功率增加4．(2011·湛江市二模)在某交流电路中，有一正在工作的变压器，原、副线圈匝数分别为n1＝600，n2＝120，电源电压U1＝220V，原线圈中串联一个0.2A的保险丝(电阻不计)，为保证保险丝不被烧毁，则()A．负载功率可以超过44WB．副线圈电流最大值不能超过1AC．副线圈电流有效值不能超过1AD．副线圈电流有效值不能超过0.2A5．(2012·江西重点中学联考)照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时()A．总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低B．总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C．总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D．供电线路上的电流恒定，但开的灯比深夜时多，通过每盏灯的电流小6．图为某小型水电站的电能输送示意图，A为升压变压器，其输入功率为P1，输出功率为P2，输出电压为U2；B为降压变压器，其输入功率为P3，输入电压为U3.A、B均为理想变压器，输电线的总电阻为r，则下列关系式正确的是()A．P1>P2B．P2＝P3C．U2>U3D．U2＝U3二、双项选择题7．(2011·东莞市二模)如图所示，理想变压器的副线圈上通过输电线接有三个灯泡L1、L2和L3，输电线的等效电阻为R，原线圈接有一个理想电流表，开始时，开关S接通，当S断开时，下列说法中正确的是()A．原线圈两端间的输入电压减小B．等效电阻R上消耗的功率变小C．原线圈中电流表示数减小D．灯泡L1、L2变暗8．如图所示，理想变压器原、副线圈匝数之比为4∶1.原线圈接入一电压为u＝220sin100πt(V)的交流电源，副线圈接一个R＝27.5Ω的负载电阻，下列结论正确的是()A．副线圈中电压表的读数为55VB．副线圈中交流电的周期为2sC．原线圈中电流表的读数为0.5AD．原线圈中的输入功率为220W9．(2013·佛山质检)图乙中，理想变压器原、副线圈匝数比n1∶n2＝10∶1.原线圈与如图甲所示的交流电连接．电路中电表均为理想电表，定值电阻R1＝5Ω，热敏电阻R2的阻值随温度的升高而减小，则()A．电压表示数为10VB．R1的电功率为0.2WC．R1电流的频率为50HzD．R2处温度升高时，电流表示数变小10．有一位同学自制一电流互感器，他绕成如下图所示的结构并接入电路，下列说法中正确的是()A．图中电流表的示数比直接接在ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．图有错误，副线圈匝数应比原线圈匝数多D．图有错误，原线圈两端应并联在ab的电路中三、非选择题11．某小型实验水电站输出功率是20kW，输电线路总电阻是6Ω.(1)若采用380V的电压输电，求输电线路损耗的功率；(2)若改用5000V的高压输电，用户端利用n1∶n2＝22∶1的变压器降压，求用户得到的电压．参考答案1．B2．解析：根据＝可知，在n1、n2不变的条件下，I2增大则I1增大，I2减小则I1减小．答案：C3．解析：变压器的输出电压与匝数比的改变有关，只有当匝数比增大时，电压才提高，A、B错误；而用电器增加时，副线圈回路的电阻变小，电流变大，输电线的热损耗增大，而原线圈回路的电流也变大，输入功率增加，C错误D正确．答案：D4．解析：根据原、副线圈的电压与匝数成正比，得副线圈的电压为44...
