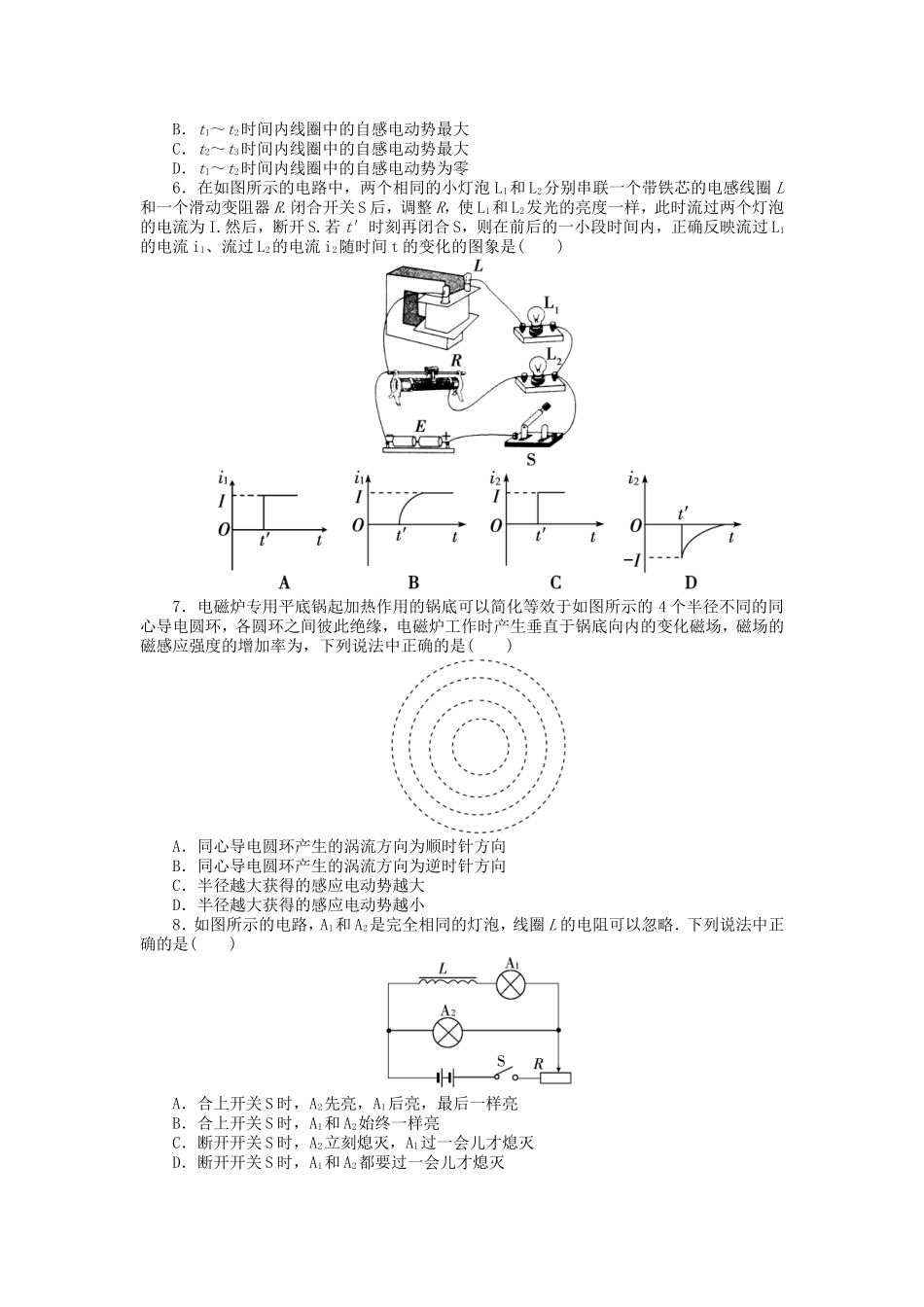

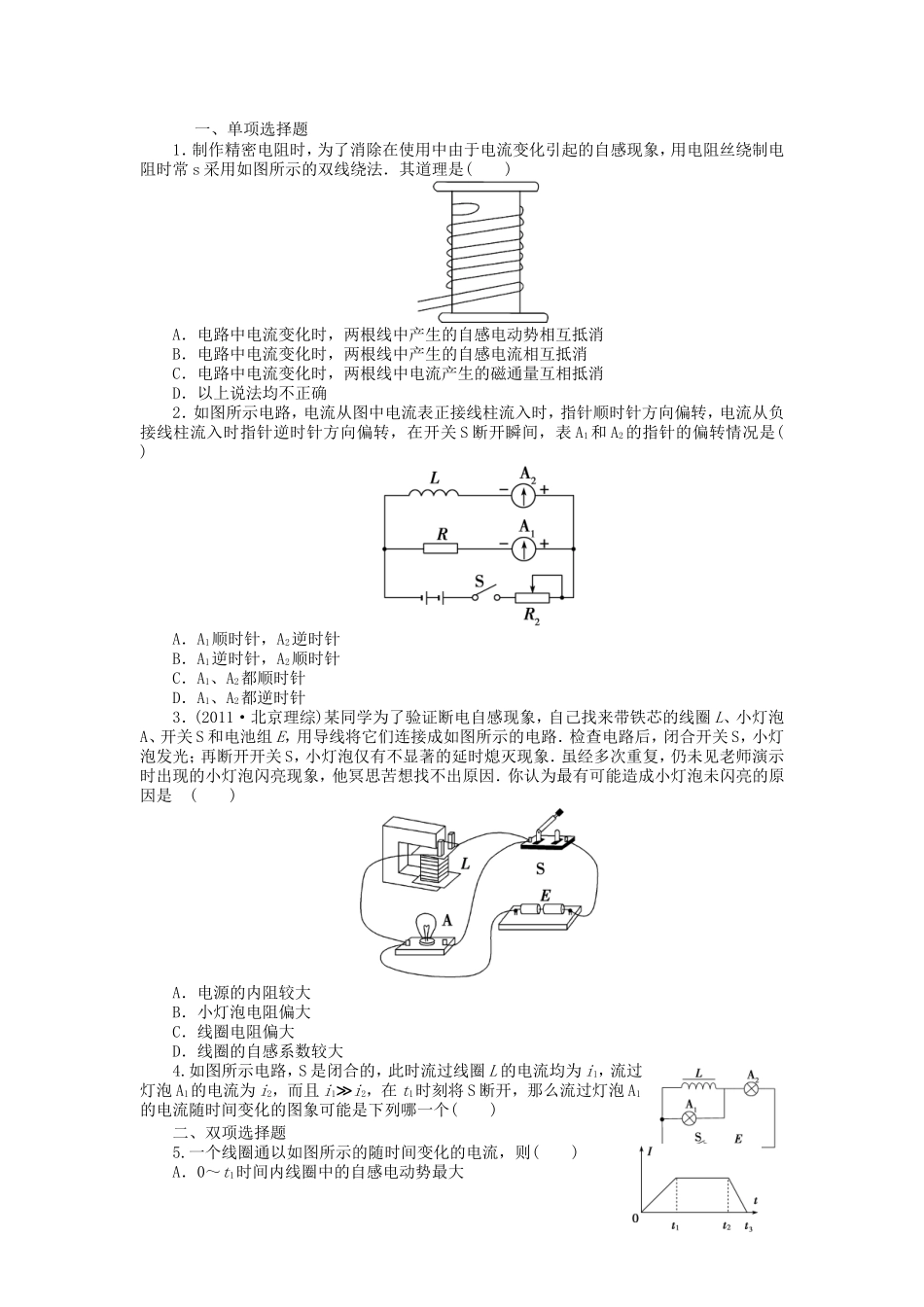

一、单项选择题1．制作精密电阻时，为了消除在使用中由于电流变化引起的自感现象，用电阻丝绕制电阻时常s采用如图所示的双线绕法．其道理是()A．电路中电流变化时，两根线中产生的自感电动势相互抵消B．电路中电流变化时，两根线中产生的自感电流相互抵消C．电路中电流变化时，两根线中电流产生的磁通量互相抵消D．以上说法均不正确2．如图所示电路，电流从图中电流表正接线柱流入时，指针顺时针方向偏转，电流从负接线柱流入时指针逆时针方向偏转，在开关S断开瞬间，表A1和A2的指针的偏转情况是()A．A1顺时针，A2逆时针B．A1逆时针，A2顺时针C．A1、A2都顺时针D．A1、A2都逆时针3．(2011·北京理综)某同学为了验证断电自感现象，自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路．检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象．虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因．你认为最有可能造成小灯泡未闪亮的原因是()A．电源的内阻较大B．小灯泡电阻偏大C．线圈电阻偏大D．线圈的自感系数较大4.如图所示电路，S是闭合的，此时流过线圈L的电流均为i1，流过灯泡A1的电流为i2，而且i1≫i2，在t1时刻将S断开，那么流过灯泡A1的电流随时间变化的图象可能是下列哪一个()二、双项选择题5.一个线圈通以如图所示的随时间变化的电流，则()A．0～t1时间内线圈中的自感电动势最大B．t1～t2时间内线圈中的自感电动势最大C．t2～t3时间内线圈中的自感电动势最大D．t1～t2时间内线圈中的自感电动势为零6．在如图所示的电路中，两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流为I.然后，断开S.若t′时刻再闭合S，则在前后的一小段时间内，正确反映流过L1的电流i1、流过L2的电流i2随时间t的变化的图象是()7．电磁炉专用平底锅起加热作用的锅底可以简化等效于如图所示的4个半径不同的同心导电圆环，各圆环之间彼此绝缘，电磁炉工作时产生垂直于锅底向内的变化磁场，磁场的磁感应强度的增加率为，下列说法中正确的是()A．同心导电圆环产生的涡流方向为顺时针方向B．同心导电圆环产生的涡流方向为逆时针方向C．半径越大获得的感应电动势越大D．半径越大获得的感应电动势越小8．如图所示的电路，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略．下列说法中正确的是()A．合上开关S时，A2先亮，A1后亮，最后一样亮B．合上开关S时，A1和A2始终一样亮C．断开开关S时，A2立刻熄灭，A1过一会儿才熄灭D．断开开关S时，A1和A2都要过一会儿才熄灭9．磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，如图是它的示意图．平行金属板A、B之间有一个很强的匀强磁场，磁感应强度为B，将一束等离子体(即高温下电离的气体，含有大量正、负带电粒子)垂直于B的方向喷入磁场，每个离子的速度为v，电荷量大小为q，A、B两板间距为d，稳定时下列说法中正确的是()A．图中A板是电源的正极B．图中B板是电源的正极C．电源的电动势为BvdD．电源的电动势为Bvq参考答案1．解析：当电流通过线圈时，两股导线中的电流大小相等，方向相反，所产生的磁通量也是等大反向的，通过线圈的总磁通量为零，线圈没有产生感应电动势．而判断感应电动势及感应电流的产生要从整体上分析，不能从个体上分析再做合并．答案：C2．解析：S断开瞬间，L产生自感电动势，方向从右向左，这样自感电流从负接线柱流经A1表，A1逆时针偏转，自感电流从正接线柱经A2表，A2顺时针偏转．答案：B3．解析：从实物连接图中可以看出，线圈L与小灯泡并联，断开开关S时，小灯泡A中原来的电流立即消失，线圈L与小灯泡组成闭合电路，由于自感，线圈中的电流逐渐变小，使小灯泡中的电流变为反向且与线圈中电流相同，小灯泡未闪亮说明断开S前，流过线圈的电流较小，原因可能是线圈电阻偏大，故选项C正确．答案：C4．解析：S断开瞬间，线圈L的电流从有到无的变化，产生的自感电动势与原电流方向相同，相当于电源，与灯A1形成闭合回路，因i1≫i2，故产生的自感...
