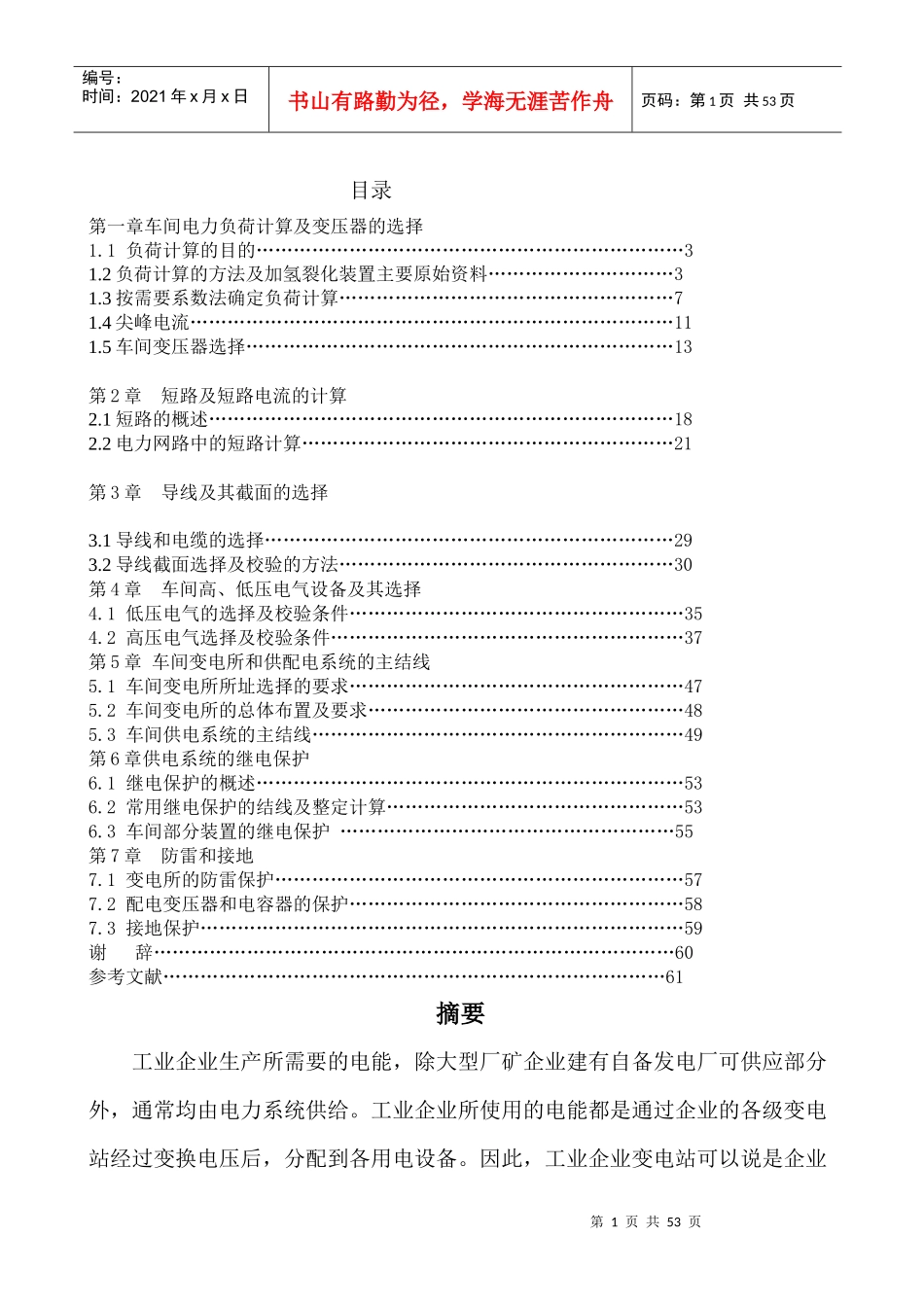

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页目录第一章车间电力负荷计算及变压器的选择1.1负荷计算的目的……………………………………………………………31.2负荷计算的方法及加氢裂化装置主要原始资料…………………………31.3按需要系数法确定负荷计算………………………………………………71.4尖峰电流……………………………………………………………………111.5车间变压器选择……………………………………………………………13第2章短路及短路电流的计算2.1短路的概述…………………………………………………………………182.2电力网路中的短路计算……………………………………………………21第3章导线及其截面的选择3.1导线和电缆的选择…………………………………………………………293.2导线截面选择及校验的方法………………………………………………30第4章车间高、低压电气设备及其选择4.1低压电气的选择及校验条件………………………………………………354.2高压电气选择及校验条件…………………………………………………37第5章车间变电所和供配电系统的主结线5.1车间变电所所址选择的要求………………………………………………475.2车间变电所的总体布置及要求……………………………………………485.3车间供电系统的主结线……………………………………………………49第6章供电系统的继电保护6.1继电保护的概述……………………………………………………………536.2常用继电保护的结线及整定计算…………………………………………536.3车间部分装置的继电保护………………………………………………55第7章防雷和接地7.1变电所的防雷保护…………………………………………………………577.2配电变压器和电容器的保护………………………………………………587.3接地保护……………………………………………………………………59谢辞…………………………………………………………………………60参考文献………………………………………………………………………61摘要工业企业生产所需要的电能，除大型厂矿企业建有自备发电厂可供应部分外，通常均由电力系统供给。工业企业所使用的电能都是通过企业的各级变电站经过变换电压后，分配到各用电设备。因此，工业企业变电站可以说是企业第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页电力供应的枢纽，所处地位十分重要。本人对炼油厂1000万吨/年炼油系统改造工程---200万吨/年加氢裂化装置供配电系统进行了设计,石化企业负荷等级属等一类负荷,它对供电的可靠性和电能品质的要求很高,这类负荷在供电突然中断时将造成人身伤害危险或造成重大设备损坏且难以修复,或给国民经济带来极大损失.所以,如何正确地计算选择各级变电站的变压器容量及其它主要电气设备，这是保证企业安全可靠供电的重要前提。进行企业电力负荷计算的主要目的就是为了正确选择企业各级变电站的变压器容量，各种电气设备的型号、规格以及供电网络所用导线牌号等提供科学的依据。一般常用于企业电力负荷计算的方法有需用系数法、利用系数法、单位面积功率法、单位指标法和单位产品耗电量法。此设计采用的是需用系数法、标幺值法等方法对加氢裂化装置电力负荷、最大短路电流等进行了计算的。经过优化计算,科学合理对配电间进行选址、布局,并选用新一代S10系列节能型变压器,最大化的为企业节省投资、运行成本,为加氢裂化装置供配电系统方面的安全稳定节能可靠运行、保证优质供电提供了强有力的保证.第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页第1章车间电力负荷计算及变压器的选择1.1负荷计算的目的工业企业生产所需要的电能，除大型厂矿企业建有自备发电厂可供应部分外，通常均由电力系统共给。工业企业所使用的电能都是通过企业的各级变电站经过变换电压后，分配到各用电设备。因此，工业企业变电站可以说是企业电力供应的枢纽，所处地位十分重要。如何正确地计算选择各级变电站的变压器容量及其它...
