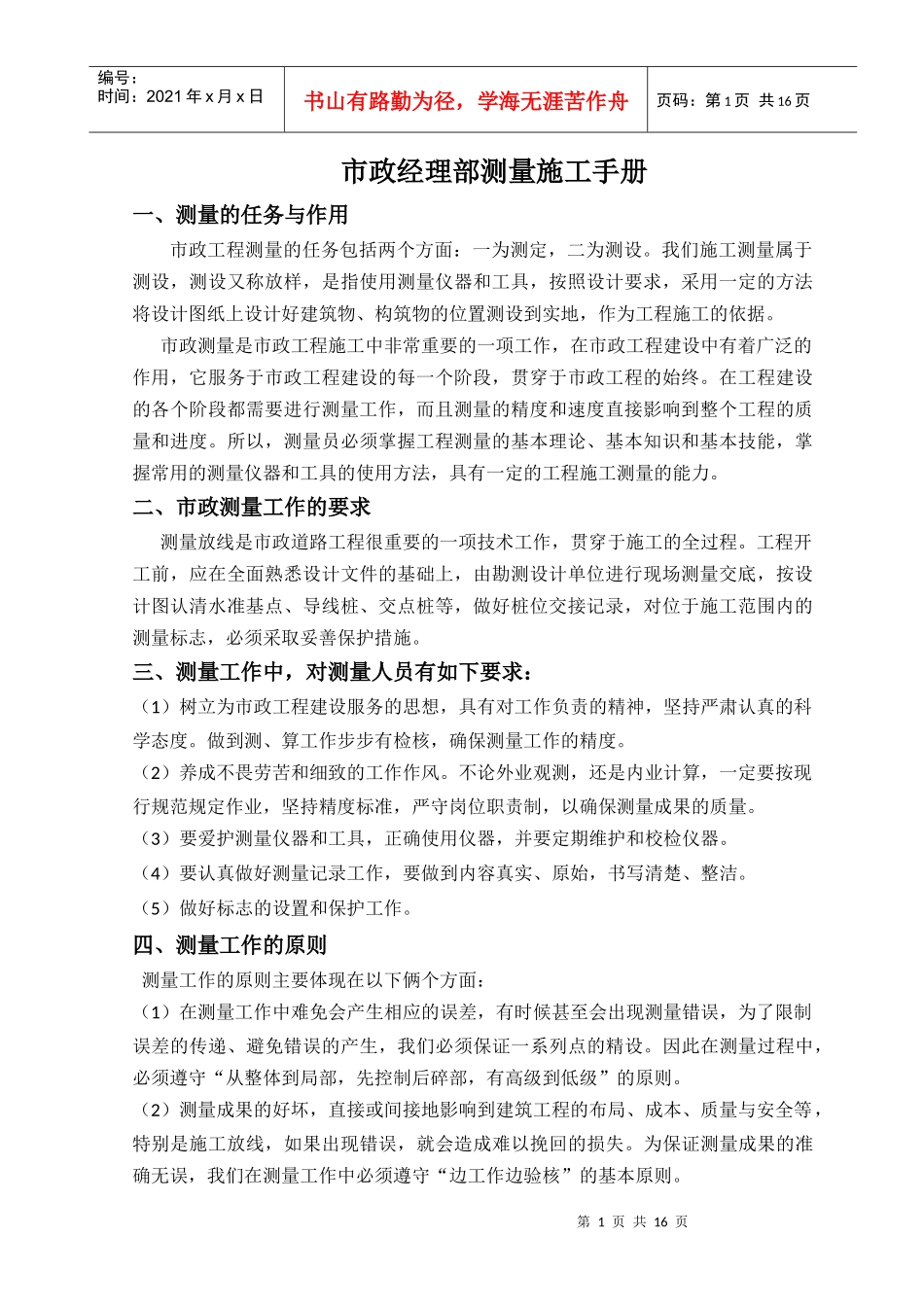

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页市政经理部测量施工手册一、测量的任务与作用市政工程测量的任务包括两个方面：一为测定，二为测设。我们施工测量属于测设，测设又称放样，是指使用测量仪器和工具，按照设计要求，采用一定的方法将设计图纸上设计好建筑物、构筑物的位置测设到实地，作为工程施工的依据。市政测量是市政工程施工中非常重要的一项工作，在市政工程建设中有着广泛的作用，它服务于市政工程建设的每一个阶段，贯穿于市政工程的始终。在工程建设的各个阶段都需要进行测量工作，而且测量的精度和速度直接影响到整个工程的质量和进度。所以，测量员必须掌握工程测量的基本理论、基本知识和基本技能，掌握常用的测量仪器和工具的使用方法，具有一定的工程施工测量的能力。二、市政测量工作的要求测量放线是市政道路工程很重要的一项技术工作，贯穿于施工的全过程。工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。三、测量工作中，对测量人员有如下要求：（1）树立为市政工程建设服务的思想，具有对工作负责的精神，坚持严肃认真的科学态度。做到测、算工作步步有检核，确保测量工作的精度。（2）养成不畏劳苦和细致的工作作风。不论外业观测，还是内业计算，一定要按现行规范规定作业，坚持精度标准，严守岗位职责制，以确保测量成果的质量。（3）要爱护测量仪器和工具，正确使用仪器，并要定期维护和校检仪器。（4）要认真做好测量记录工作，要做到内容真实、原始，书写清楚、整洁。（5）做好标志的设置和保护工作。四、测量工作的原则测量工作的原则主要体现在以下俩个方面：（1）在测量工作中难免会产生相应的误差，有时候甚至会出现测量错误，为了限制误差的传递、避免错误的产生，我们必须保证一系列点的精设。因此在测量过程中，必须遵守“从整体到局部，先控制后碎部，有高级到低级”的原则。（2）测量成果的好坏，直接或间接地影响到建筑工程的布局、成本、质量与安全等，特别是施工放线，如果出现错误，就会造成难以挽回的损失。为保证测量成果的准确无误，我们在测量工作中必须遵守“边工作边验核”的基本原则。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页“边测量边校核”的基本原则是指用验核的数据说明测量成果是否合格和可靠。测量工作的实质是通过实践操作仪器获得观测数据，确定点位关系。因此是实践操作与数字密切相关的一门技术，无论是实践操作有误，还是观测数据有误，或是计算有误，都体现在点位的确定上产生错误。因此在实践操作与计算中都必须步步有效核，检核已进行的工作有无错误。一旦发现错误或达不到精度要求的成果，必须找出原因或返工重测必须保证各个环节的可靠。五、管道施工测量1、熟悉图纸和现场情况。（1）熟悉施工图纸、精度要求、现场情况。（2）能够找出各主要点桩、里程桩和水准点的位置并加以检测。（3）拟定测设方案，计算并效核有关测设数据，注意对设计图纸的效核。2、恢复中线和施工控制桩的测设。（1）中线控制桩的测设一般是在中线的延长线上钉设木桩并做好标记。（2）附属构筑物位置控制桩的测设一般是在垂直于中线方向上钉两个木桩。控制桩要钉在槽口外0.5米左右，与中线的距离最好是整分米数。3、加密水准点。为了在施工中引测高程方便，应在原有水准点之间每100-150米增设临时施工水准点。4、槽口放线。根据设计要求埋深和土质情况、管径大小等计算出开槽宽度，并在地面上定出开槽边线。5、施工过程中的测量工作。主要包括控制管道中线和高程，我们一般用经纬仪和水准仪控制，并且每次架设仪器后要和前面的测量成果要效核。六、道路施工测量1、道路施工测量的主要工作有施工前测量工作和施工过程中测量工作。施工前的测量工作：（1）熟悉设计图纸和现场情况。在恢复道路路线前，测量人员需要熟悉设计图纸，了解设计意图，了解设计图纸招标文件及施工规范对施工...
