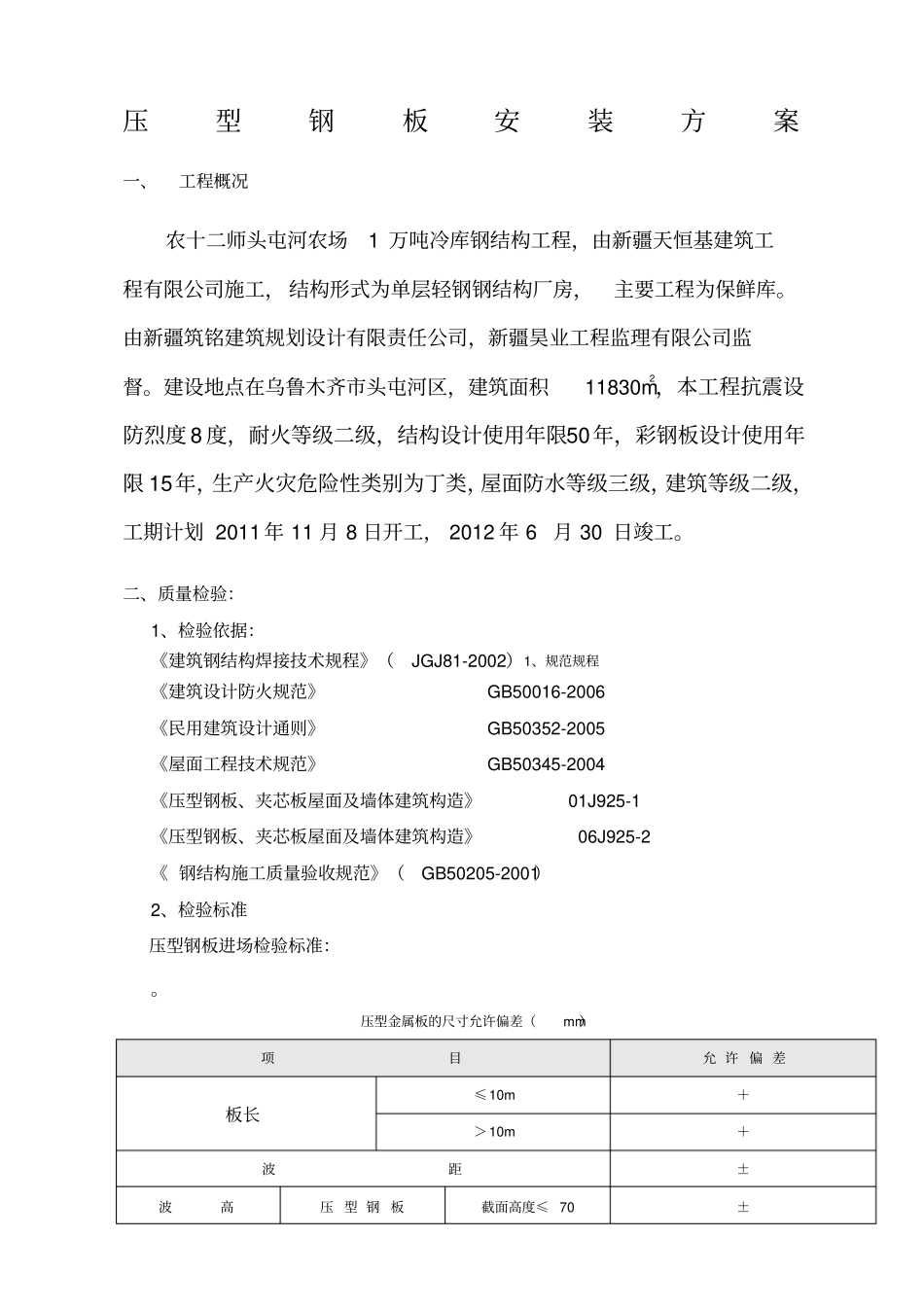

压型钢板安装方案一、工程概况农十二师头屯河农场1万吨冷库钢结构工程，由新疆天恒基建筑工程有限公司施工，结构形式为单层轻钢钢结构厂房，主要工程为保鲜库。由新疆筑铭建筑规划设计有限责任公司，新疆昊业工程监理有限公司监督。建设地点在乌鲁木齐市头屯河区，建筑面积11830m2，本工程抗震设防烈度8度，耐火等级二级，结构设计使用年限50年，彩钢板设计使用年限15年，生产火灾危险性类别为丁类，屋面防水等级三级，建筑等级二级，工期计划2011年11月8日开工，2012年6月30日竣工。二、质量检验：1、检验依据：《建筑钢结构焊接技术规程》（JGJ81-2002）1、规范规程《建筑设计防火规范》GB50016-2006《民用建筑设计通则》GB50352-2005《屋面工程技术规范》GB50345-2004《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1《压型钢板、夹芯板屋面及墙体建筑构造》06J925-2《钢结构施工质量验收规范》（GB50205-2001）2、检验标准压型钢板进场检验标准：。压型金属板的尺寸允许偏差（mm）项目允许偏差板长≤10m＋＞10m＋波距±波高压型钢板截面高度≤70±截面高度＞70±侧向弯距在测量长度l1的范围内注：l1为测量长度，指板长扣除两端各后的实际长度（小于10m）或扣除后任选的10m长度。压型金属板施工现场制作的允许偏差（mm）项目允许偏差压型金属板的覆盖宽度截面高度≤70+，截面高度＞70+，板长±横向剪切偏差泛水板、包角板尺寸板长泛水板、包角板尺寸板长±折弯面宽度±折弯面夹角2°压型钢板安装标准：―2001中的有关规定。±5mm。三、施工部署1、平面施工顺序随主体结构安装顺序铺设压型钢板，只要施工条件具备后即可从各自的单元开始。2、立面施工顺序为保证上节钢柱安装人员操作安全，应先铺设本节柱的上层压型钢板，后铺设下层、中层压型钢板。3、劳动力计划：现场施工人员配备一览表工种人数项目铆工安装工架子工电工电焊工测量工合计卸货配料临时设施415测量放线112散板就位145连接固定22栓焊施工1214合计36413118注：除栓钉焊施工外，压型钢板安装由主体结构安装人员承担。5、主要设备、机具准备：主要施工机具与用具一览表序号名称型号与规格单位数量备注1B类吊装带5m长载荷3t副3吊压型钢板用2手锤6磅把63钢卷尺50m把14钢卷尺把55直角尺×500mm把26墨斗个27垫木10×10×200cm根408硅整流弧焊机ZX5－400台234kw9等离子切割机台21kW10气割用具套211栓钉焊机Jss2500型台26、压型钢板进场卸货、堆放压型钢板在卸货吊运中，采用钢丝绳捆绑起吊时，必须在钢丝绳与板接触的转角处，用轮胎胶皮垫好。捆绑要牢固，起吊要平稳，不得有倾斜现象，以防滑落伤人。堆放时应多设支点，并应在支点处设置垫板，以免形成集中荷载，且不得堆放过高，以防止发生变形。堆放处应置于无污染，不妨碍交通，不受重物撞击的安全地带。原则上压型钢板按照现场安装的顺序进场，进场后直接吊到安装楼层，不做现场临时堆放，个别时候确实需要现场临时堆放时，按照现场平面布置、不同材质、板型分别堆放。堆放顺序应与施工顺序相符合。四、施工工艺：1、工艺流程:2、施工方法:一般要求1）主体框架结构焊接完毕并经超声波探伤合格。2）主体框架结构焊接完成后，柱垂直度复测合格。3）施工层平面的次梁安装已终拧全部高强度螺栓。4）施工采用操作平台拆除。吊放与铺设布置图将压型钢板按照铺装顺序叠放整齐。kg，两人一般能够抬动。压型钢板起吊示意图≥6m/s时禁止施工，己拆开的压型钢板应重新捆扎，否则，压型钢板很可能被大风刮起，造成安全事故或损坏压型钢板。固定，钢承板侧向与钢梁搭接处，或钢承板与钢承板侧向搭接处，均须在跨间或90cm间距(取小值)即需有一处侧接固定(采用焊接或嵌扣夹)；详见图压型钢板固定及堵头板施工大样。做法1）当压型钢板临边梁或铺设不连续时：3）板连续铺设跨梁时：现场切割，如斜边、切角、超长、留孔等，均应使用等离子切割机，避免破坏钢板表面镀层处理。如使用氧气乙炔切割，则应于切割口边缘涂上富锌粉防锈漆，以免锈蚀；开孔补强施工大样开孔补强的说明压型钢板开孔≥800mm的加强措施四、质量保证措施：1、成立压型钢板铺装质量保证体系，严格控制工序质量；2、...
