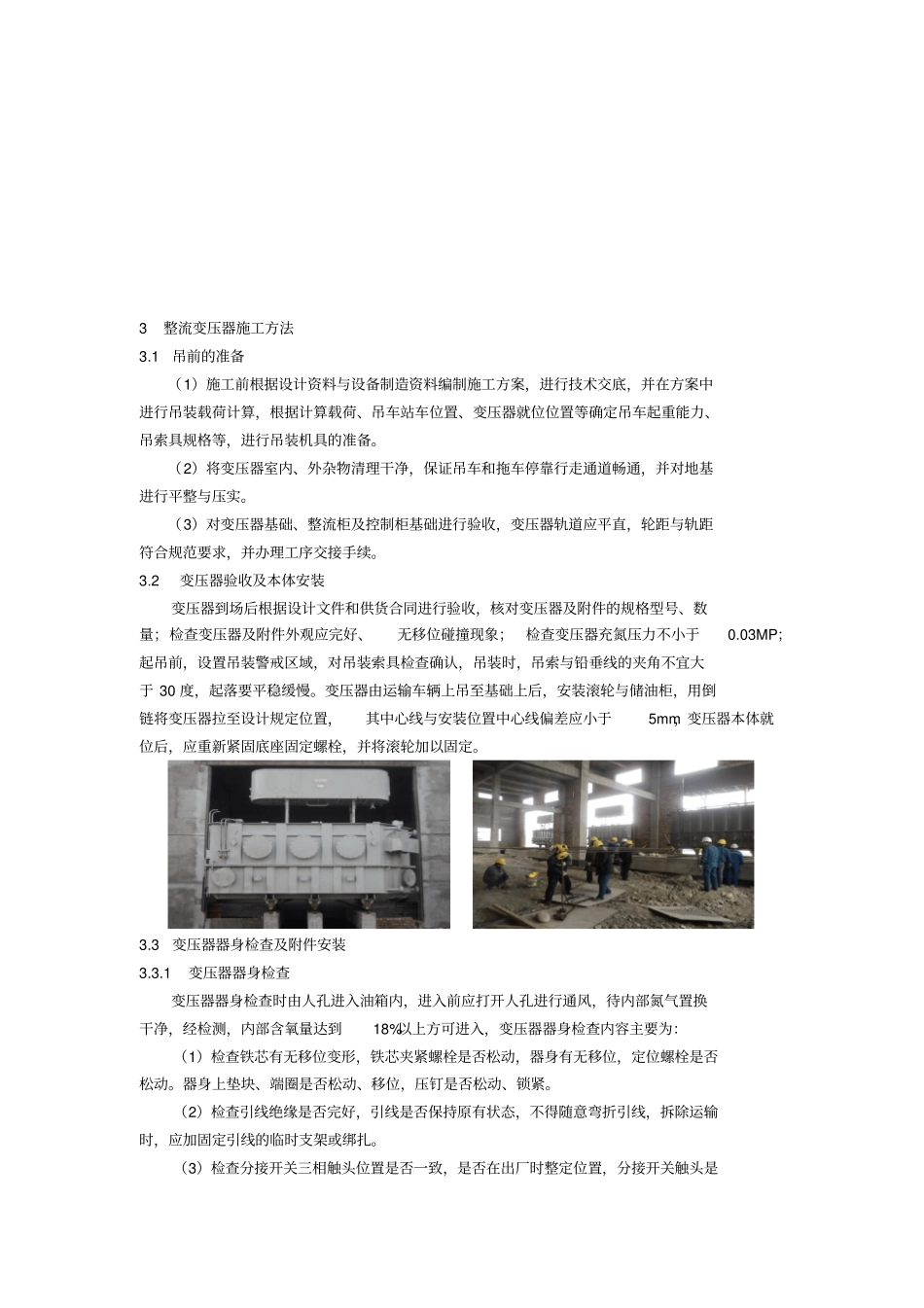

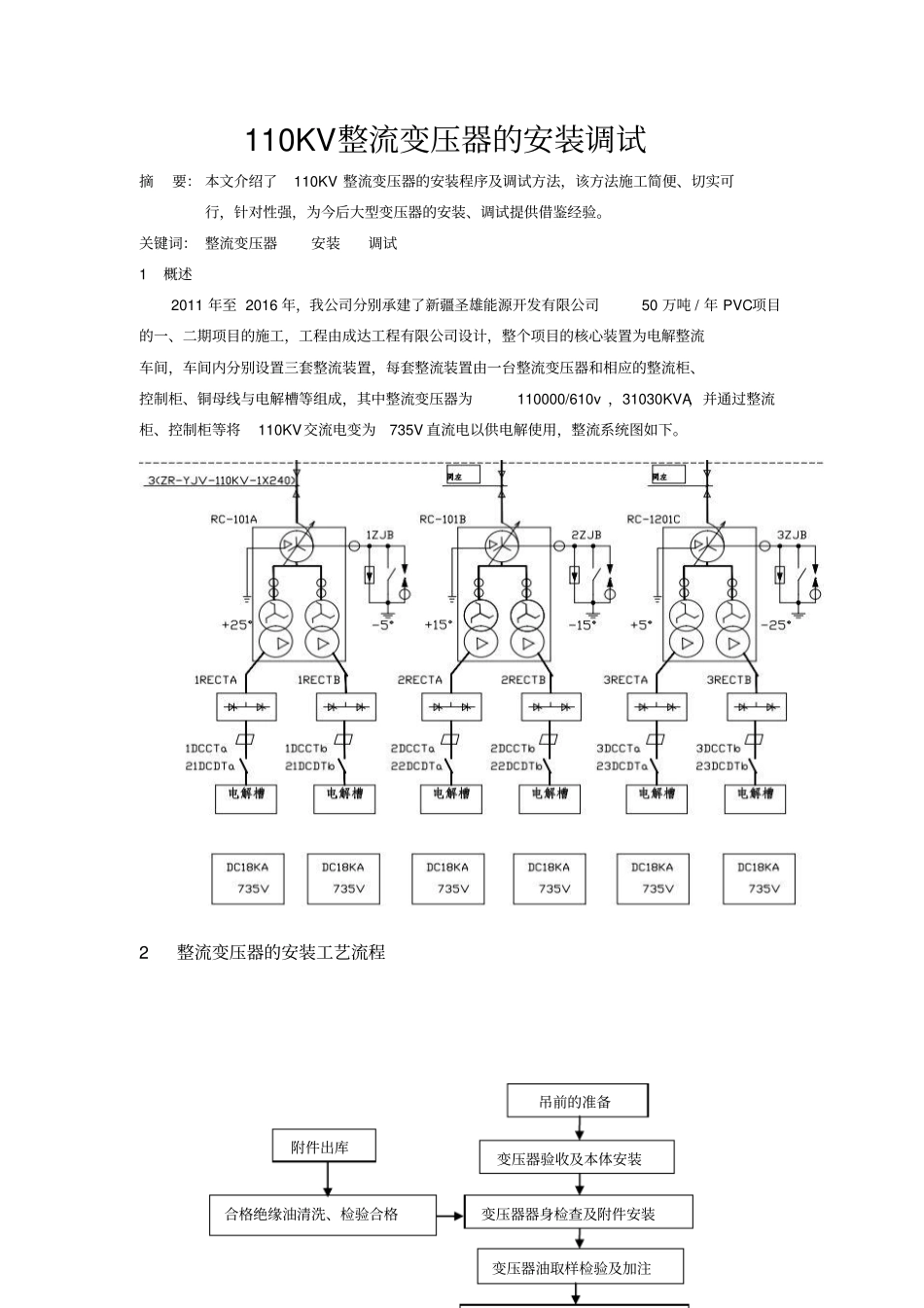

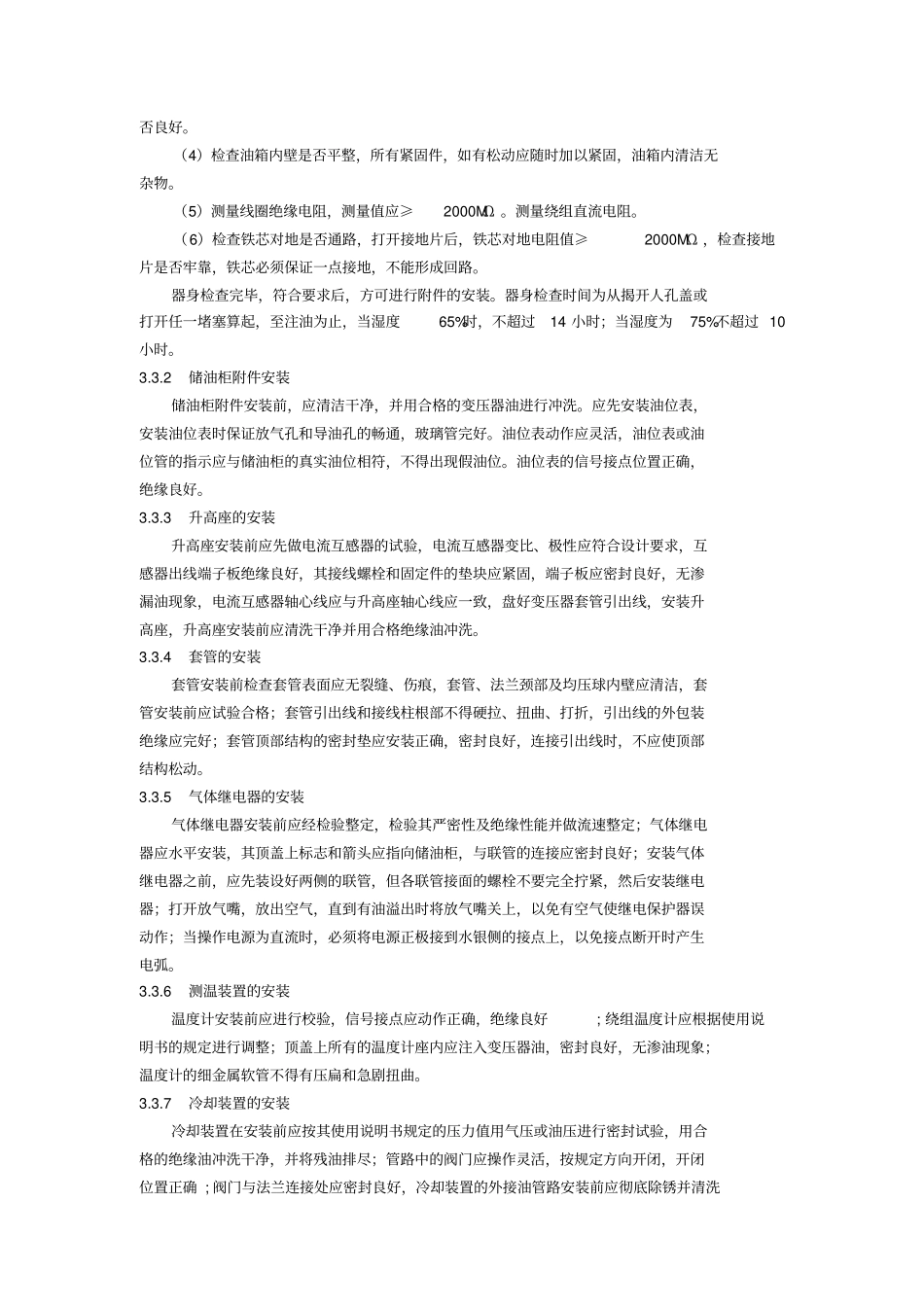

110KV整流变压器的安装调试摘要：本文介绍了110KV整流变压器的安装程序及调试方法，该方法施工简便、切实可行，针对性强，为今后大型变压器的安装、调试提供借鉴经验。关键词：整流变压器安装调试1概述2011年至2016年，我公司分别承建了新疆圣雄能源开发有限公司50万吨/年PVC项目的一、二期项目的施工，工程由成达工程有限公司设计，整个项目的核心装置为电解整流车间，车间内分别设置三套整流装置，每套整流装置由一台整流变压器和相应的整流柜、控制柜、铜母线与电解槽等组成，其中整流变压器为110000/610v，31030KVA，并通过整流柜、控制柜等将110KV交流电变为735V直流电以供电解使用，整流系统图如下。2整流变压器的安装工艺流程吊前的准备变压器油取样检验及加注变压器验收及本体安装变压器器身检查及附件安装附件出库合格绝缘油清洗、检验合格3整流变压器施工方法3.1吊前的准备（1）施工前根据设计资料与设备制造资料编制施工方案，进行技术交底，并在方案中进行吊装载荷计算，根据计算载荷、吊车站车位置、变压器就位位置等确定吊车起重能力、吊索具规格等，进行吊装机具的准备。（2）将变压器室内、外杂物清理干净，保证吊车和拖车停靠行走通道畅通，并对地基进行平整与压实。（3）对变压器基础、整流柜及控制柜基础进行验收，变压器轨道应平直，轮距与轨距符合规范要求，并办理工序交接手续。3.2变压器验收及本体安装变压器到场后根据设计文件和供货合同进行验收，核对变压器及附件的规格型号、数量；检查变压器及附件外观应完好、无移位碰撞现象；检查变压器充氮压力不小于0.03MP；起吊前，设置吊装警戒区域，对吊装索具检查确认，吊装时，吊索与铅垂线的夹角不宜大于30度，起落要平稳缓慢。变压器由运输车辆上吊至基础上后，安装滚轮与储油柜，用倒链将变压器拉至设计规定位置，其中心线与安装位置中心线偏差应小于5mm，变压器本体就位后，应重新紧固底座固定螺栓，并将滚轮加以固定。3.3变压器器身检查及附件安装3.3.1变压器器身检查变压器器身检查时由人孔进入油箱内，进入前应打开人孔进行通风，待内部氮气置换干净，经检测，内部含氧量达到18%以上方可进入，变压器器身检查内容主要为：（1）检查铁芯有无移位变形，铁芯夹紧螺栓是否松动，器身有无移位，定位螺栓是否松动。器身上垫块、端圈是否松动、移位，压钉是否松动、锁紧。（2）检查引线绝缘是否完好，引线是否保持原有状态，不得随意弯折引线，拆除运输时，应加固定引线的临时支架或绑扎。（3）检查分接开关三相触头位置是否一致，是否在出厂时整定位置，分接开关触头是否良好。（4）检查油箱内壁是否平整，所有紧固件，如有松动应随时加以紧固，油箱内清洁无杂物。（5）测量线圈绝缘电阻，测量值应≥2000MΩ。测量绕组直流电阻。（6）检查铁芯对地是否通路，打开接地片后，铁芯对地电阻值≥2000MΩ，检查接地片是否牢靠，铁芯必须保证一点接地，不能形成回路。器身检查完毕，符合要求后，方可进行附件的安装。器身检查时间为从揭开人孔盖或打开任一堵塞算起，至注油为止，当湿度65%时，不超过14小时；当湿度为75%不超过10小时。3.3.2储油柜附件安装储油柜附件安装前，应清洁干净，并用合格的变压器油进行冲洗。应先安装油位表，安装油位表时保证放气孔和导油孔的畅通，玻璃管完好。油位表动作应灵活，油位表或油位管的指示应与储油柜的真实油位相符，不得出现假油位。油位表的信号接点位置正确，绝缘良好。3.3.3升高座的安装升高座安装前应先做电流互感器的试验，电流互感器变比、极性应符合设计要求，互感器出线端子板绝缘良好，其接线螺栓和固定件的垫块应紧固，端子板应密封良好，无渗漏油现象，电流互感器轴心线应与升高座轴心线应一致，盘好变压器套管引出线，安装升高座，升高座安装前应清洗干净并用合格绝缘油冲洗。3.3.4套管的安装套管安装前检查套管表面应无裂缝、伤痕，套管、法兰颈部及均压球内壁应清洁，套管安装前应试验合格；套管引出线和接线柱根部不得硬拉、扭曲、打折，引出线的外包装绝缘应完好；套管顶部结构的密封垫应安装正确，密封良好，连接引出线时，不应使顶部结构松动。3.3.5气体...
