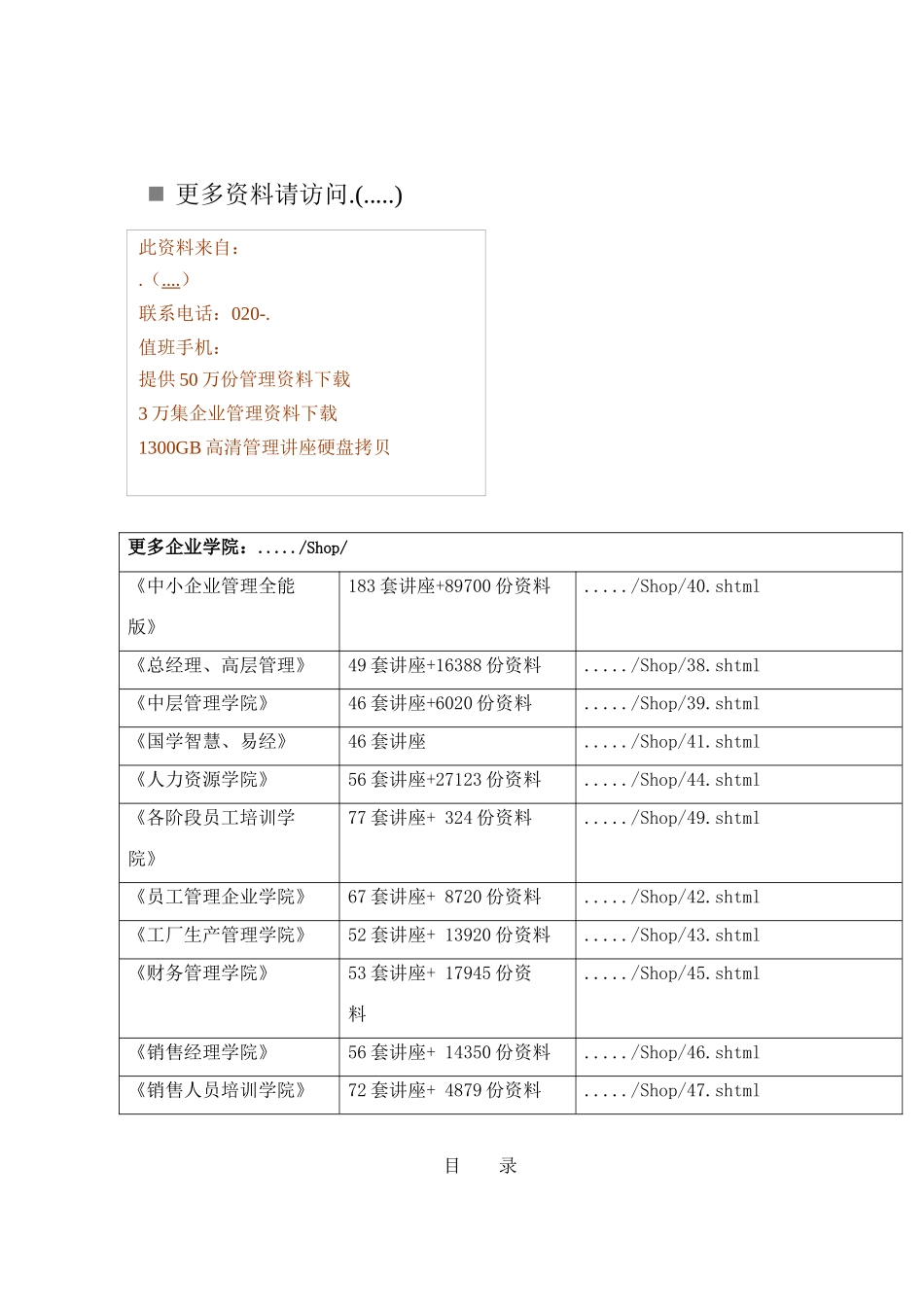

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml目录此资料来自：.（....）联系电话：020-.值班手机：提供50万份管理资料下载3万集企业管理资料下载1300GB高清管理讲座硬盘拷贝第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页8施工组织设计8.1施工条件8.1.1工程条件8.1.1.1工程地理位置岔河水电站地处六盘水市钟山区月照乡，为乌江干流南源三岔河干流（阿珠以上河段）水利水电规划的第四级电站。坝址距钟山区约25km，距月照乡驻地约10km。工程区附近有公路通过，对外交通方便。8.1.1.2枢纽建筑物组成挡水坝为M7.5浆砌毛石重力坝，坝顶高程1602.20m，重力坝下游坝坡为1:0.8，坝顶宽度为3.0m，坝轴线长度为94.163m。其中左坝段长11.204m，右坝段长21.395m，中间溢流坝段长61.60m，坝底高程1571.00m，最大坝高26.00m。溢流坝段位于河床中部，溢流堰净宽60.0m，堰顶高程为1595.00m。右岸非溢流坝段底部设冲沙底孔，孔口尺寸（宽×高）2.0×2.5m，底板高程1580.00m。引水隧洞沿大坝右岸布置，隧洞总长1058.951m，底板高程1583.00m，出口底板高程1578.80m。隧洞为圆形有压隧洞，拟定隧洞隧洞过水断面洞径5.0m，Ⅲ、Ⅳ类围岩衬砌厚均为0.5m，Ⅱ类围岩衬砌厚为0.30m，调压井为上游地下式调压室，为圆形阻抗式，最高涌波水位1606.10m，最低涌波水位1585.80m，正常水位1593.78m。调压井断面内半径7.0m，圆筒壁厚1.0m，井筒顶高程1608.1m，圆环板顶面高程1591.28m，圆环板厚2.0m，调压井底部隧洞中心线高程1578.80m，阻抗孔为圆形，直径2.6m，阻抗孔正下方设集石坑。地下压力钢管主管上衔调压井出口渐变段，下接分岔管及支管，支管末端接水轮机蝶阀。主管段长41.58m，上平段管中心线高程为1578.80m，下平段管中心线高程为1553.20m，上平段与下平段由中间斜段连接。主管直径4.2m，支管管径分别为3.4m和2.0m。厂房位于坝线下游约1.1km扒瓦河右岸边、暗河进口段喇叭形溶蚀大厅内，主厂房尺寸为：43.57×17.40×41.247m（长×宽×高），机组安装高程为1553.20m，发电机层高程1561.30m，安装间高程1569.50m，水轮机层高程为1555.70m。副厂房紧靠主厂房布置在上游侧，副厂房尺寸为：27.75×10.50×5.0m（长×宽×高），只有1层，内设中控室、高压开关室、载波通信室、交接班室等。第1页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页8.1.2自然条件8.1.2.1施工场地工程区内坝址右岸上游120m处地势平缓开阔，施工场地布置条件较好。8.1.2.2水文气象条件三岔河流域洪水主要由暴雨形成，三岔河流域5～10月为汛期，一般从5月开始就相继有洪水出现，到10月份基本结束。年最大洪峰流量主要集中在6～7月，其次为8月，5月、9月和10月很少出现。实测洪水过程线的峰形以单峰居多，双峰和复峰较少。洪水峰顶持续时间不长，一般1～2h。流域暴雨持续时间一般为2～3天，两天左右经度较大，从历年特大暴雨来看，三天暴雨量又集中在一天，因此流域内洪峰主要是由一日暴雨形成，一次洪水过程的洪量主要集中在三日内。坝址及厂址处的分期洪水见表8-1，坝址处的水位～流量关系曲线见表8-2，厂址处的水位～流量关系曲线见表8-2。表8-1坝址及厂址处的分期洪水成果表时段频率5个月6个月6个月1旬6个月2旬7个月2旬12个月11.1～3.3111.1～4.3011.1～5.1011.1～5.2010.1～...
