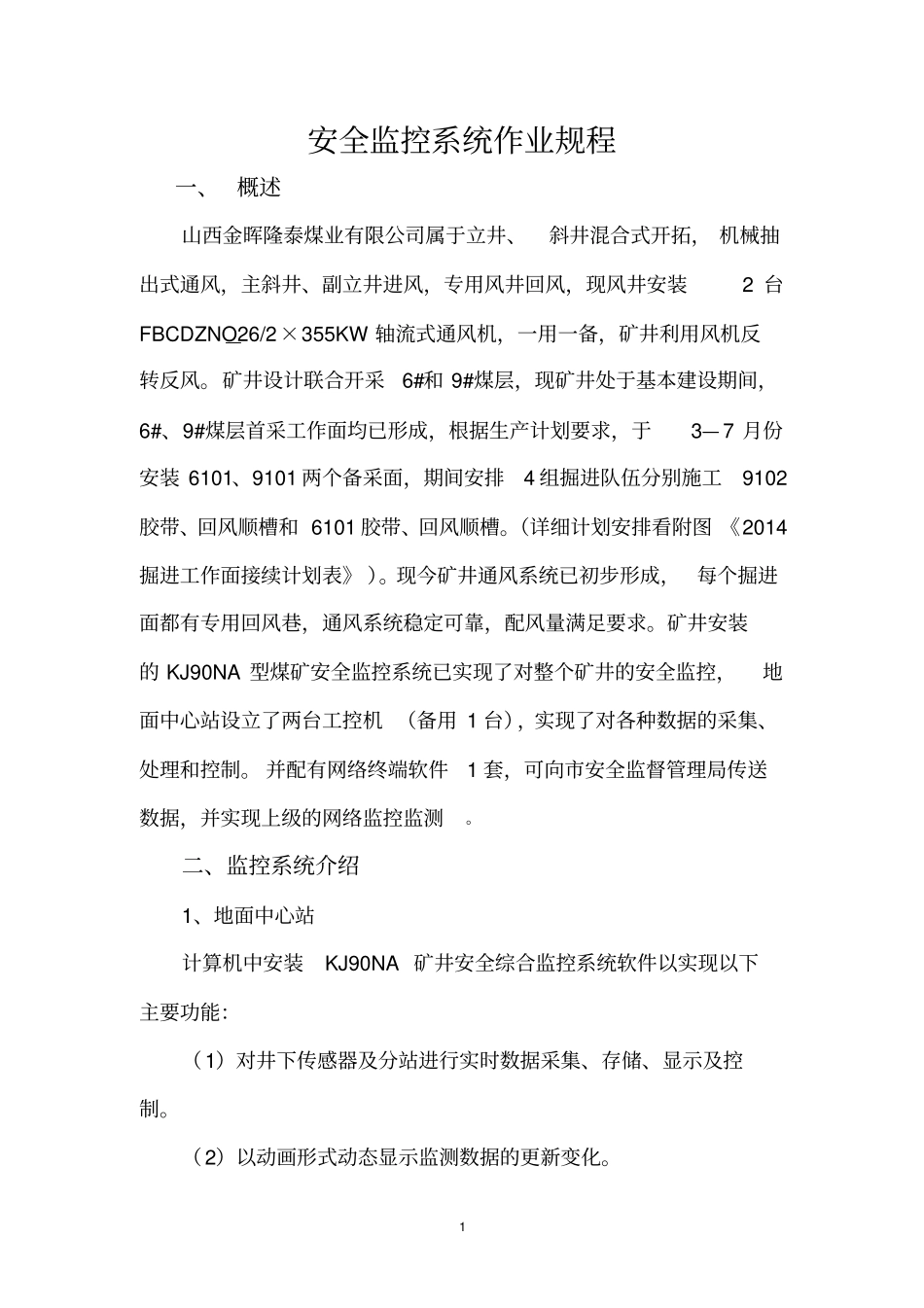

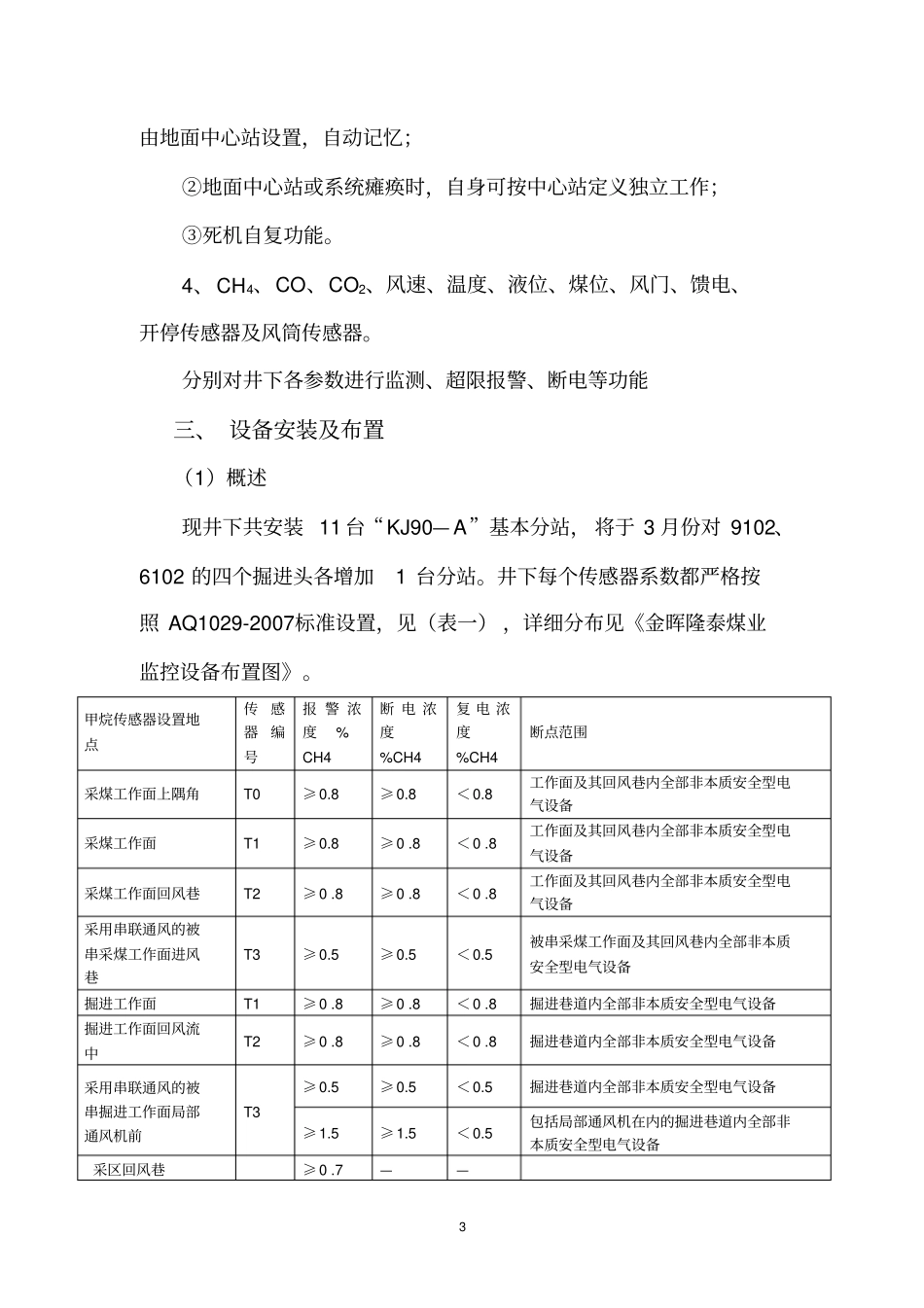

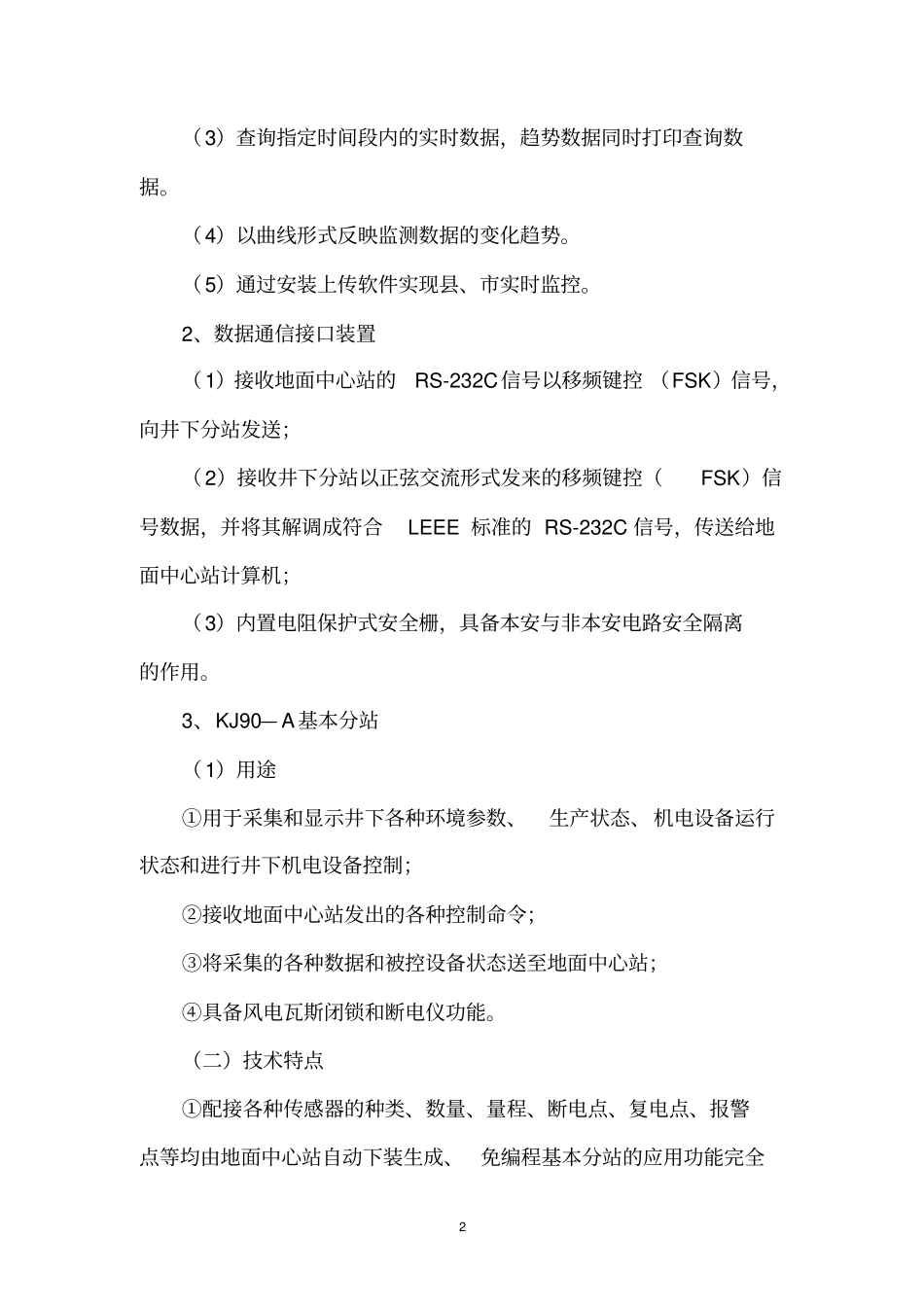

1安全监控系统作业规程一、概述山西金晖隆泰煤业有限公司属于立井、斜井混合式开拓，机械抽出式通风，主斜井、副立井进风，专用风井回风，现风井安装2台FBCDZNO26/2×355KW轴流式通风机，一用一备，矿井利用风机反转反风。矿井设计联合开采6#和9#煤层，现矿井处于基本建设期间，6#、9#煤层首采工作面均已形成，根据生产计划要求，于3—7月份安装6101、9101两个备采面，期间安排4组掘进队伍分别施工9102胶带、回风顺槽和6101胶带、回风顺槽。（详细计划安排看附图《2014掘进工作面接续计划表》）。现今矿井通风系统已初步形成，每个掘进面都有专用回风巷，通风系统稳定可靠，配风量满足要求。矿井安装的KJ90NA型煤矿安全监控系统已实现了对整个矿井的安全监控，地面中心站设立了两台工控机（备用1台），实现了对各种数据的采集、处理和控制。并配有网络终端软件1套，可向市安全监督管理局传送数据，并实现上级的网络监控监测。二、监控系统介绍1、地面中心站计算机中安装KJ90NA矿井安全综合监控系统软件以实现以下主要功能：（1）对井下传感器及分站进行实时数据采集、存储、显示及控制。（2）以动画形式动态显示监测数据的更新变化。2（3）查询指定时间段内的实时数据，趋势数据同时打印查询数据。（4）以曲线形式反映监测数据的变化趋势。（5）通过安装上传软件实现县、市实时监控。2、数据通信接口装置（1）接收地面中心站的RS-232C信号以移频键控（FSK）信号，向井下分站发送；（2）接收井下分站以正弦交流形式发来的移频键控（FSK）信号数据，并将其解调成符合LEEE标准的RS-232C信号，传送给地面中心站计算机；（3）内置电阻保护式安全栅，具备本安与非本安电路安全隔离的作用。3、KJ90—A基本分站（1）用途①用于采集和显示井下各种环境参数、生产状态、机电设备运行状态和进行井下机电设备控制；②接收地面中心站发出的各种控制命令；③将采集的各种数据和被控设备状态送至地面中心站；④具备风电瓦斯闭锁和断电仪功能。（二）技术特点①配接各种传感器的种类、数量、量程、断电点、复电点、报警点等均由地面中心站自动下装生成、免编程基本分站的应用功能完全3由地面中心站设置，自动记忆；②地面中心站或系统瘫痪时，自身可按中心站定义独立工作；③死机自复功能。4、CH4、CO、CO2、风速、温度、液位、煤位、风门、馈电、开停传感器及风筒传感器。分别对井下各参数进行监测、超限报警、断电等功能三、设备安装及布置（1）概述现井下共安装11台“KJ90—A”基本分站，将于3月份对9102、6102的四个掘进头各增加1台分站。井下每个传感器系数都严格按照AQ1029-2007标准设置，见（表一），详细分布见《金晖隆泰煤业监控设备布置图》。甲烷传感器设置地点传感器编号报警浓度%CH4断电浓度%CH4复电浓度%CH4断点范围采煤工作面上隅角T0≥0.8≥0.8＜0.8工作面及其回风巷内全部非本质安全型电气设备采煤工作面T1≥0.8≥0.8＜0.8工作面及其回风巷内全部非本质安全型电气设备采煤工作面回风巷T2≥0.8≥0.8＜0.8工作面及其回风巷内全部非本质安全型电气设备采用串联通风的被串采煤工作面进风巷T3≥0.5≥0.5＜0.5被串采煤工作面及其回风巷内全部非本质安全型电气设备掘进工作面T1≥0.8≥0.8＜0.8掘进巷道内全部非本质安全型电气设备掘进工作面回风流中T2≥0.8≥0.8＜0.8掘进巷道内全部非本质安全型电气设备采用串联通风的被串掘进工作面局部通风机前T3≥0.5≥0.5＜0.5掘进巷道内全部非本质安全型电气设备≥1.5≥1.5＜0.5包括局部通风机在内的掘进巷道内全部非本质安全型电气设备采区回风巷≥0.7——4一翼回风及总回风巷≥0.7——回风流中的机电硐室的进风侧≥0.5≥0.5＜0.5机电硐室内全部非本质安全型电气设备使用架线电机车的主要运输巷道内装煤点处≥0.5≥0.5＜0.5装煤点上风流100m内及其下风流的架空线电源和全部非本质安全型电气设备采区回风巷、一翼回风巷及总回风巷内临时施工的电气设备上风侧≥0.5≥0.5＜0.5采区回风巷、一翼回风巷及总回风巷内全部非本质安全型电气设备井下煤仓上方≥1.0≥1.0＜1.0贮煤仓运煤的各类运输设备及其它非本质安全型电源矿用防爆特殊型蓄电池电机车内≥0...
