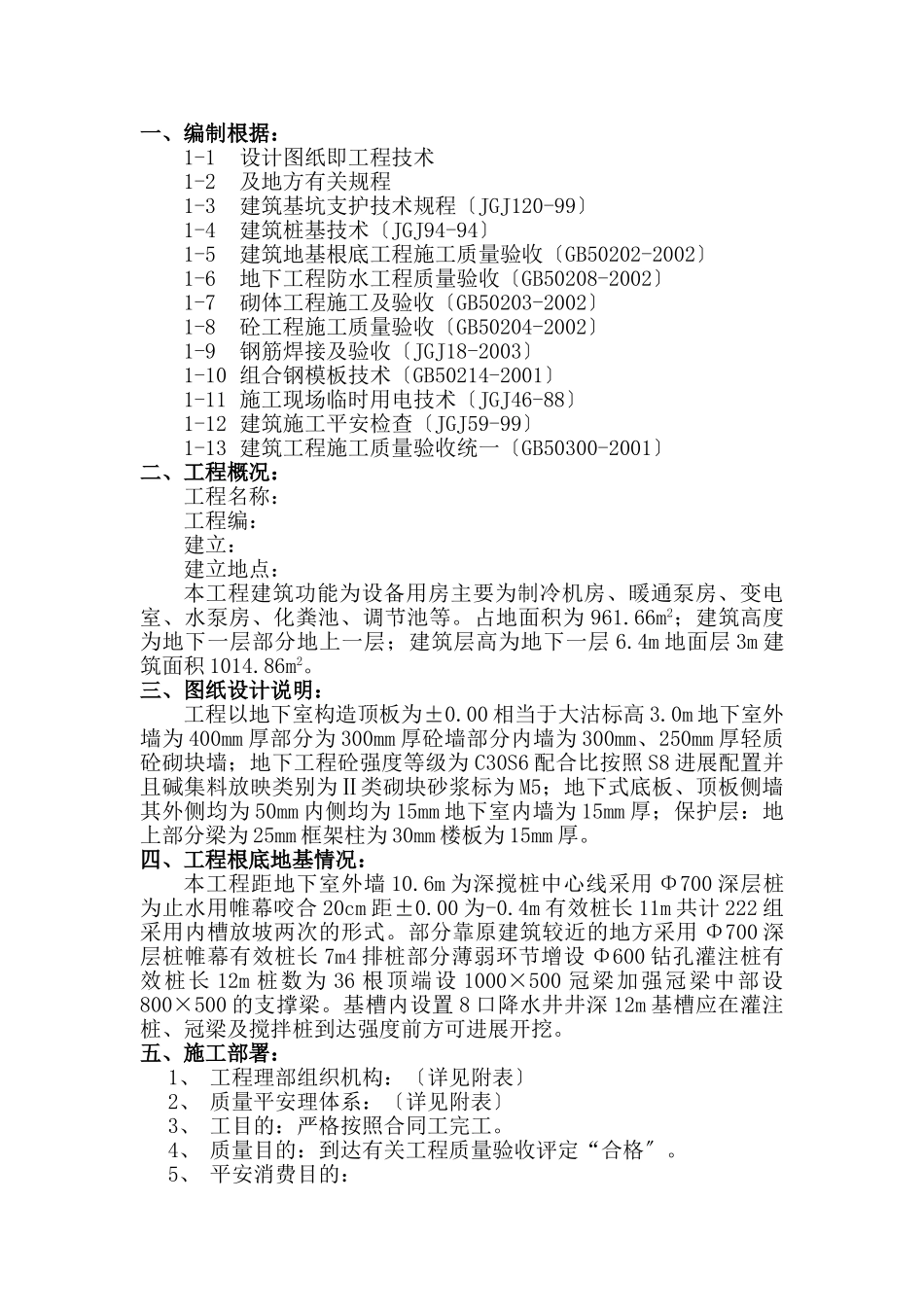

一、编制根据：1-1设计图纸即工程技术1-2及地方有关规程1-3建筑基坑支护技术规程〔JGJ120-99〕1-4建筑桩基技术〔JGJ94-94〕1-5建筑地基根底工程施工质量验收〔GB50202-2002〕1-6地下工程防水工程质量验收〔GB50208-2002〕1-7砌体工程施工及验收〔GB50203-2002〕1-8砼工程施工质量验收〔GB50204-2002〕1-9钢筋焊接及验收〔JGJ18-2003〕1-10组合钢模板技术〔GB50214-2001〕1-11施工现场临时用电技术〔JGJ46-88〕1-12建筑施工平安检查〔JGJ59-99〕1-13建筑工程施工质量验收统一〔GB50300-2001〕二、工程概况：工程名称：工程编：建立：建立地点：本工程建筑功能为设备用房主要为制冷机房、暖通泵房、变电室、水泵房、化粪池、调节池等。占地面积为961.66m2；建筑高度为地下一层部分地上一层；建筑层高为地下一层6.4m地面层3m建筑面积1014.86m2。三、图纸设计说明：工程以地下室构造顶板为±0.00相当于大沽标高3.0m地下室外墙为400mm厚部分为300mm厚砼墙部分内墙为300mm、250mm厚轻质砼砌块墙；地下工程砼强度等级为C30S6配合比按照S8进展配置并且碱集料放映类别为Ⅱ类砌块砂浆标为M5；地下式底板、顶板侧墙其外侧均为50mm内侧均为15mm地下室内墙为15mm厚；保护层：地上部分梁为25mm框架柱为30mm楼板为15mm厚。四、工程根底地基情况：本工程距地下室外墙10.6m为深搅桩中心线采用Φ700深层桩为止水用帷幕咬合20cm距±0.00为-0.4m有效桩长11m共计222组采用内槽放坡两次的形式。部分靠原建筑较近的地方采用Φ700深层桩帷幕有效桩长7m4排桩部分薄弱环节增设Φ600钻孔灌注桩有效桩长12m桩数为36根顶端设1000×500冠梁加强冠梁中部设800×500的支撑梁。基槽内设置8口降水井井深12m基槽应在灌注桩、冠梁及搅拌桩到达强度前方可进展开挖。五、施工部署：1、工程理部组织机构：〔详见附表〕2、质量平安理体系：〔详见附表〕3、工目的：严格按照合同工完工。4、质量目的：到达有关工程质量验收评定“合格〞。5、平安消费目的：（1）杜绝伤亡事故发生。（2）轻伤事故率低于1‰。6、文明施工和环保目的：确保文明工地符合环保要求。7、工程交验后效劳效劳目的：效劳周到业主满意。六、施工安排：1、施工进度方案表：〔详见附表〕2、大型工具用量表：〔详见附表〕3、主要劳动力进退场时间：〔详见附表〕4、施工准备：4.1施工前由工程经理组织相关人员对施工图纸及说明进展会审领会、理解设计图纸的内容填写会审记录并且通过设计交底核实准确。同时认真学习掌握与本工程技术要求相关的施工质量验收和设计积极的熟悉、掌握施工技术质量、平安和现场文明施工的要求。4.2编制各分项工程的施工方案及技术理措施按照施工方案中所要求的目的进展工序设计和编制作业指导书。4.3组织施工技术交底对挖土、防水分包要作详细交底并用书面形式记录。同时对一些施工中常出现的质量通病提早做好预防措施对进入现场的各种原材料、成品、半成品进展全面的检查不合格的材料严禁进场。4.4现场水源、电源、场地均在施工现场内布置详细详见“施工现场平面布置图〞。七、主要工程施工：1、施工顺序：定位测量放线→验线→深搅拌桩施工→支护桩验收→工程桩施工→抄平验线→砼垫层→抹找平层→卷材防水→防水层保护层→砼底板→墙、柱、梁弹线→墙、柱绑筋→合模→验收筋膜→砼墙柱→零层板支模→零层板绑筋→板筋膜→零层板同→拆墙模→外墙防水→防水保护层→土方回填→砌筑工程→铝合金门窗→外檐石材→内墙面抹灰→首尾清理→交工验收2、无砂大口井埋置及降水：本工程采用Φ400无砂大口井埋置深度为12m基坑内设置8口止水帷幕外设2口。无砂水泥外包目网格布周围回填5cm厚石子便于降水井内设置潜水泵抽水。挖槽前需降水10-15天降水同时每日观察4-5次观察井内水位情况如有异常及时进展处理。3、土方开挖和运输：3.1工程帷幕桩四角设定八个控制点挖槽时随时检查支护桩的垂直度如发现异常现象及时采取有效的措施。3.2土方开挖的顺序、与设计相一致并遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖〞的根本原那么。本工程坑深为7.65m部分为8.00m机械挖土分两步进展第一步挖至-3.4m处随外随做好放坡；第二步挖至槽底上20cm随挖...
