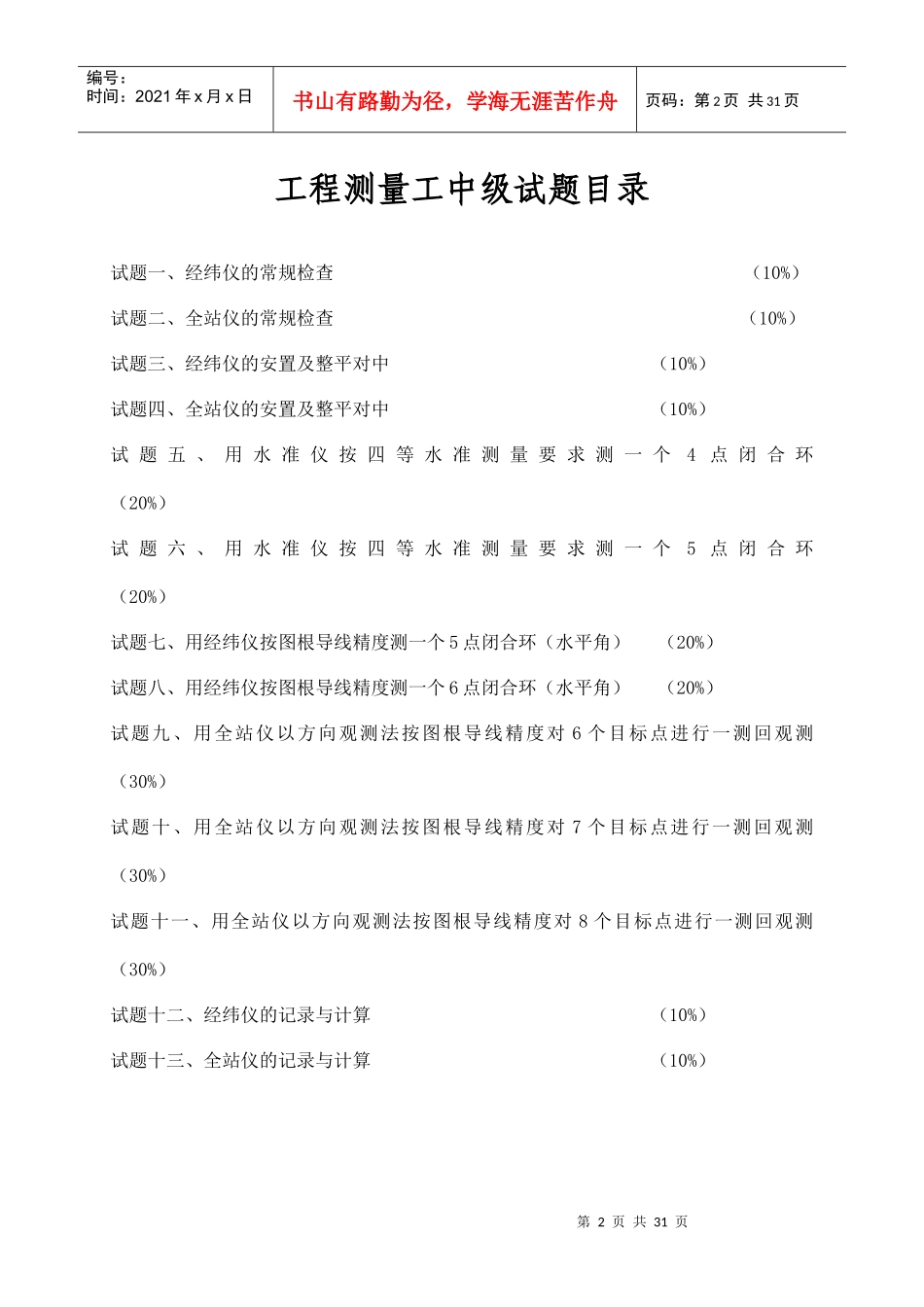

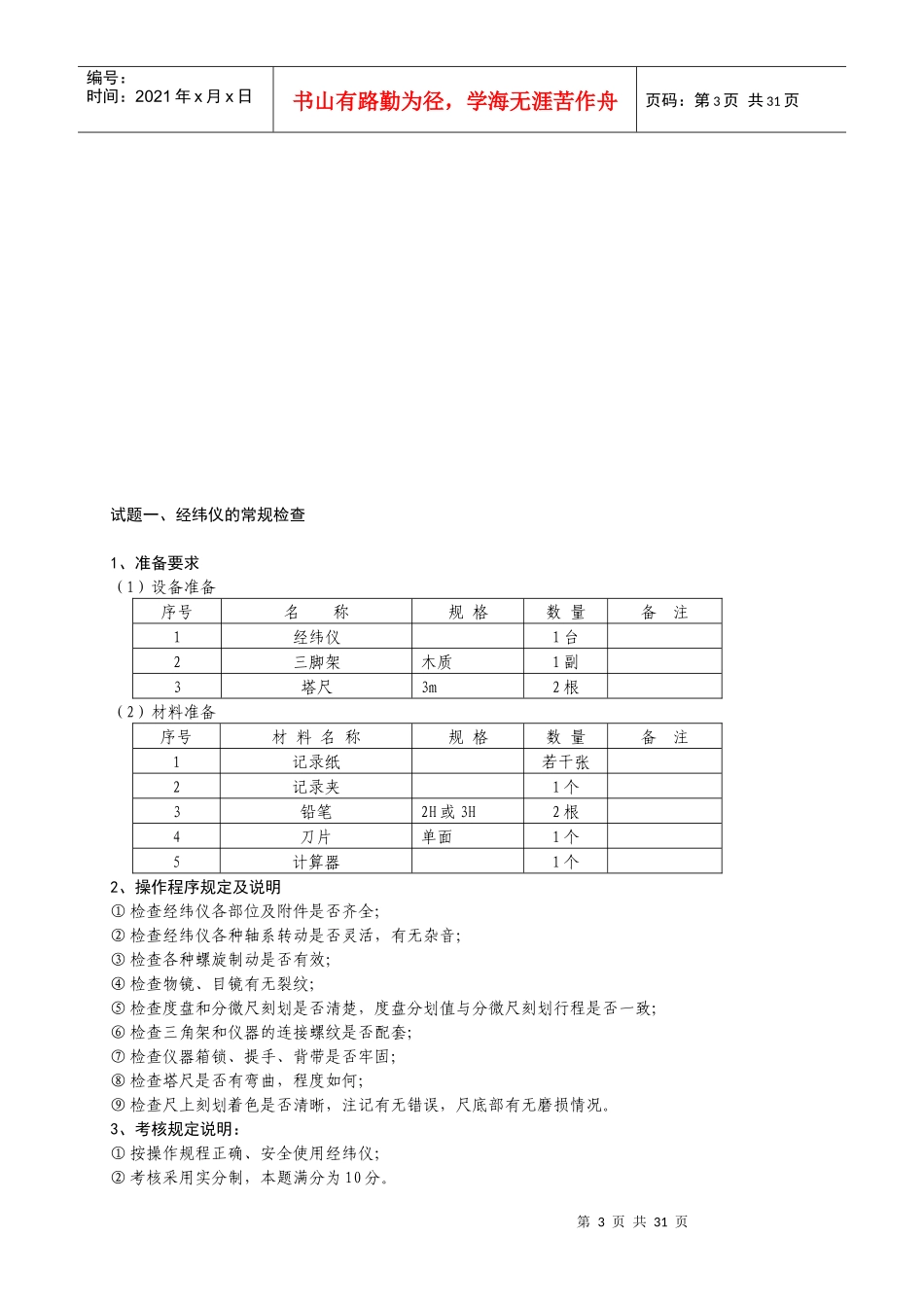

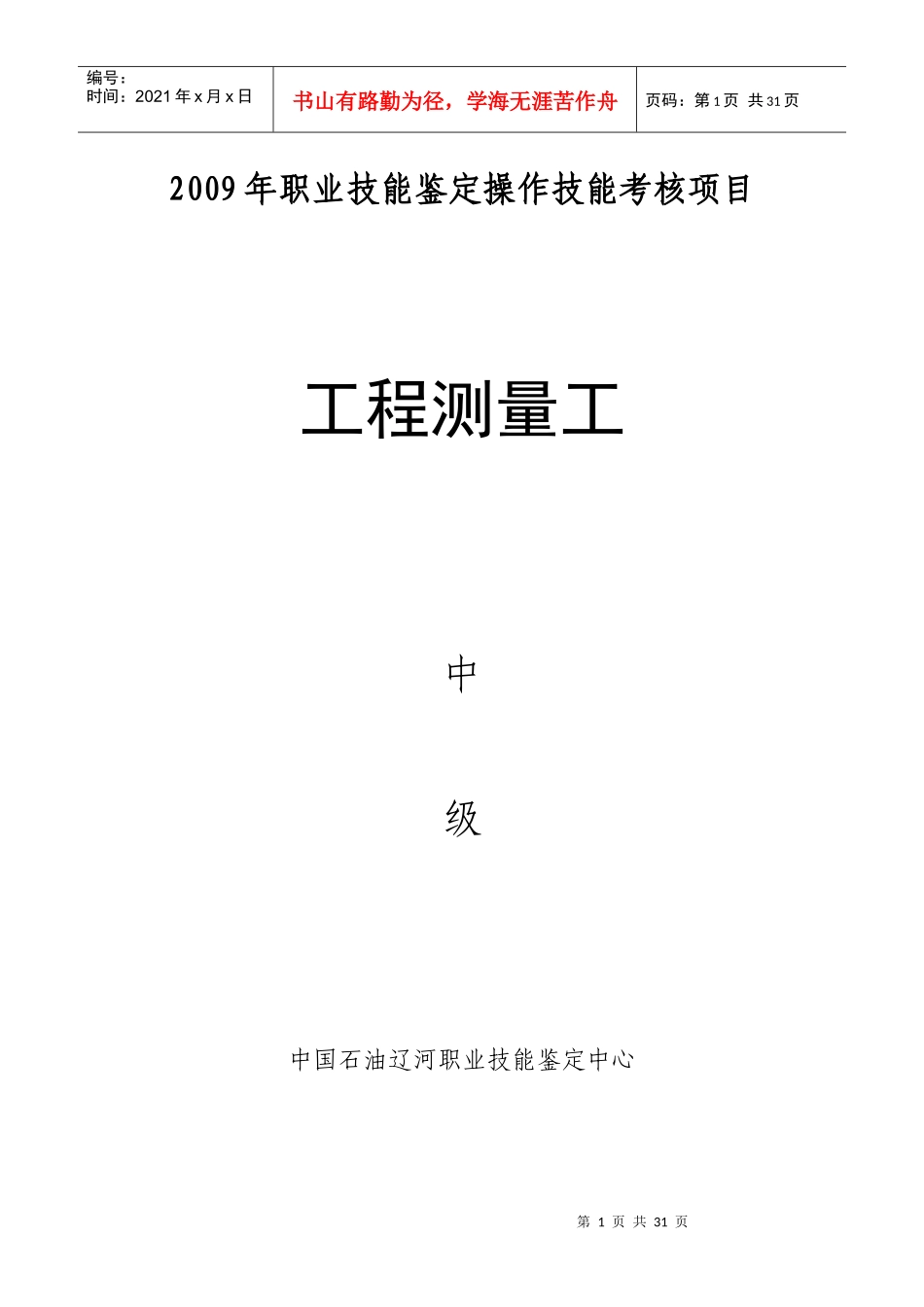

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页2009年职业技能鉴定操作技能考核项目工程测量工中级中国石油辽河职业技能鉴定中心第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页工程测量工中级试题目录试题一、经纬仪的常规检查（10%）试题二、全站仪的常规检查（10%）试题三、经纬仪的安置及整平对中（10%）试题四、全站仪的安置及整平对中（10%）试题五、用水准仪按四等水准测量要求测一个4点闭合环（20%）试题六、用水准仪按四等水准测量要求测一个5点闭合环（20%）试题七、用经纬仪按图根导线精度测一个5点闭合环（水平角）（20%）试题八、用经纬仪按图根导线精度测一个6点闭合环（水平角）（20%）试题九、用全站仪以方向观测法按图根导线精度对6个目标点进行一测回观测（30%）试题十、用全站仪以方向观测法按图根导线精度对7个目标点进行一测回观测（30%）试题十一、用全站仪以方向观测法按图根导线精度对8个目标点进行一测回观测（30%）试题十二、经纬仪的记录与计算（10%）试题十三、全站仪的记录与计算（10%）第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页试题一、经纬仪的常规检查1、准备要求（1）设备准备序号名称规格数量备注1经纬仪1台2三脚架木质1副3塔尺3m2根（2）材料准备序号材料名称规格数量备注1记录纸若干张2记录夹1个3铅笔2H或3H2根4刀片单面1个5计算器1个2、操作程序规定及说明①检查经纬仪各部位及附件是否齐全；②检查经纬仪各种轴系转动是否灵活，有无杂音；③检查各种螺旋制动是否有效；④检查物镜、目镜有无裂纹；⑤检查度盘和分微尺刻划是否清楚，度盘分划值与分微尺刻划行程是否一致；⑥检查三角架和仪器的连接螺纹是否配套；⑦检查仪器箱锁、提手、背带是否牢固；⑧检查塔尺是否有弯曲，程度如何；⑨检查尺上刻划着色是否清晰，注记有无错误，尺底部有无磨损情况。3、考核规定说明：①按操作规程正确、安全使用经纬仪；②考核采用实分制，本题满分为10分。第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页③考核方式说明：模拟操作，以操作过程与操作标准进行评分。4、考核时限（1）准备时间：1min；（2）操作时间：3min；（3）从正式操作开始计时；（4）考试时，提前完成操作不加分，但可累积至下一操作中，超过规定操作时间按规定标准评分。5、考核评分表中国石油辽河职业技能鉴定中心统一试卷工程测量工中级工技能考核评分表准考证号：姓号：性别：单位：试题名称：经纬仪的常规检查项目序号考试内容考试要求评分标准配分扣分得分仪器常规检查1准备工作准备工具、用具每少一件扣0.5分22操作程序检查仪器漏检任一项轴系扣0.5分1漏检任一项螺旋或制动扣0.5分1漏检目镜或物镜一项扣0.5分1漏检度盘及分划一项扣0.5分1第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页检查仪器附件漏检仪器箱、提手及背带任一项扣0.5分1漏检连接螺旋或固定螺旋任一项扣0.5分1漏检标尺或对中杆扣0.5分13考试时限在规定时间内完成超过1min从总分中扣0.5分,超过2min停止操作1合计10考评员：记录员：年月日中国石油辽河筑路职业技能鉴定站试题二、全站仪的常规检查1、准备要求（1）设备准备序号名称规格数量备注1全站仪1台2全站仪三脚架木质1副3对中杆2根4棱镜2个（2）材料准备序号材料名称规格数量备注1卷尺1把2记录纸若干张3记录夹1个4铅笔2H或3H2根5刀片单面1个6计算器1个2、操作程序规定及说明①检查全站仪各部位及附件是否齐全；②检查全站仪各种轴系转动是否灵活，有无杂音；第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页③检查各种螺旋制动是否有效；④检查物镜、目镜有无裂纹；⑤检查控制面板各按键是否有效，电池是否充足；⑥检查三角架和仪器的连接螺纹是否配套；⑦检查仪器箱锁、提手、背带是否牢固；⑧检查对中杆是否有弯曲，程度如何；⑨检查棱镜有无碰痕。3...
