广州市黄埔区某村施工组织设计VIP免费

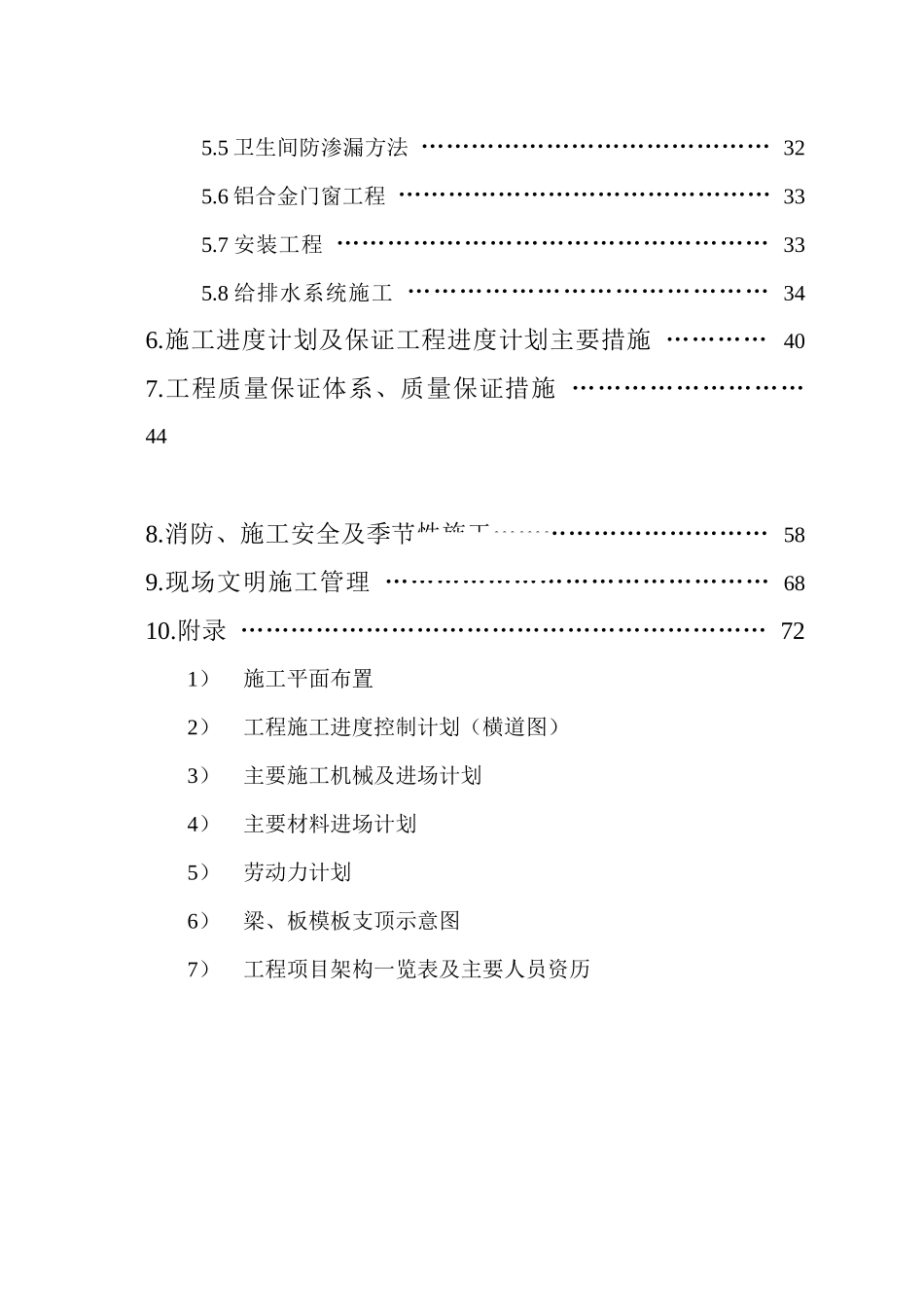

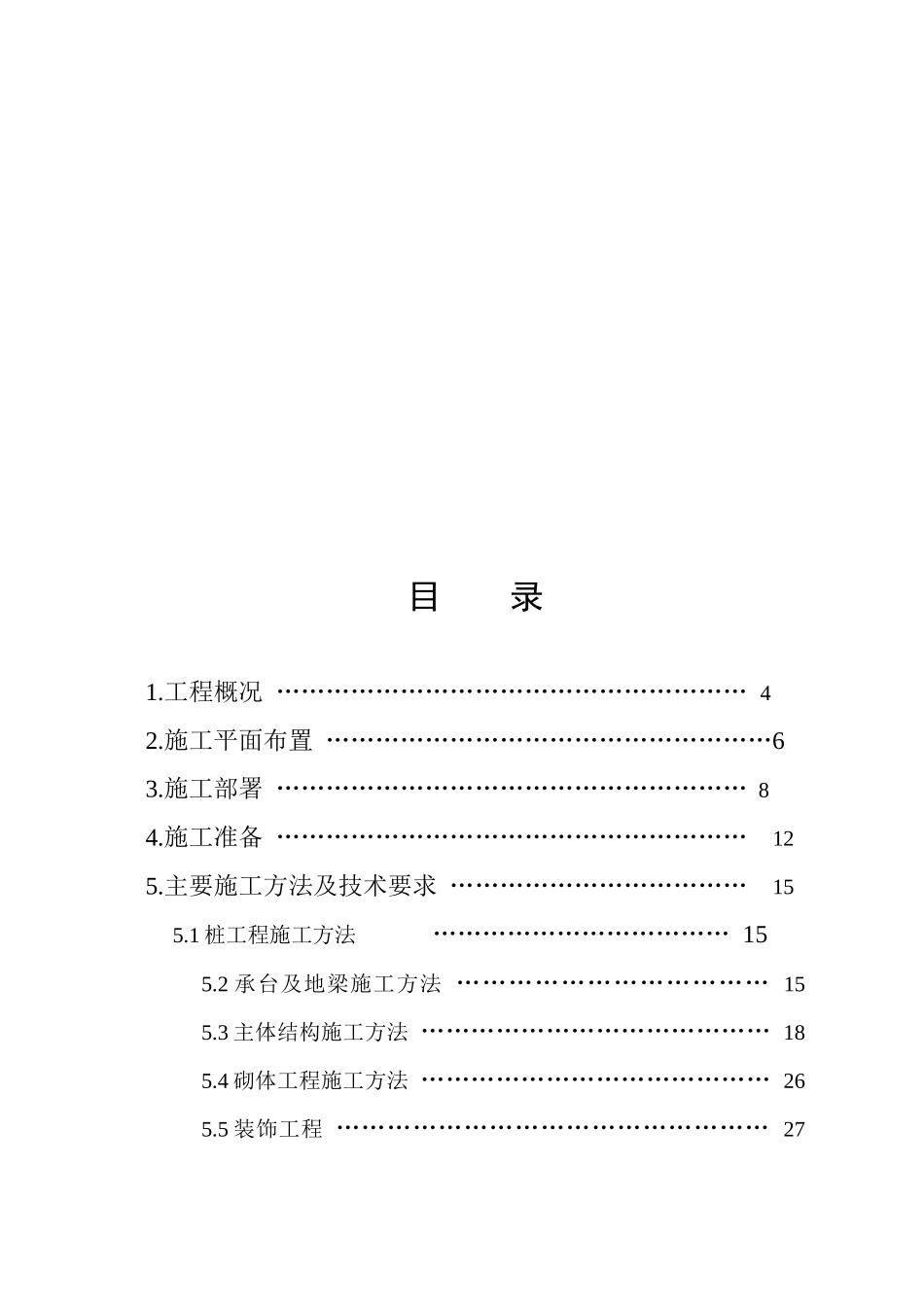

目录1.工程概况…………………………………………………42.施工平面布置………………………………………………63.施工部署…………………………………………………84.施工准备…………………………………………………125.主要施工方法及技术要求………………………………155.1桩工程施工方法………………………………155.2承台及地梁施工方法………………………………155.3主体结构施工方法……………………………………185.4砌体工程施工方法……………………………………265.5装饰工程……………………………………………275.5卫生间防渗漏方法……………………………………325.6铝合金门窗工程………………………………………335.7安装工程……………………………………………335.8给排水系统施工……………………………………346.施工进度计划及保证工程进度计划主要措施…………407.工程质量保证体系、质量保证措施………………………448.消防、施工安全及季节性施工……………………………589.现场文明施工管理………………………………………6810.附录………………………………………………………721）施工平面布置2）工程施工进度控制计划（横道图）3）主要施工机械及进场计划4）主要材料进场计划5）劳动力计划6）梁、板模板支顶示意图7）工程项目架构一览表及主要人员资历第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页1.工程概况1.1简介：建设单位：广州市黄埔区沙步村二社设计单位：广州市建筑置业公司建筑设计院投标单位：梅州市建筑工程公司1.2建筑概况建设地点：黄埔区夏港大道路口东侧革命塘总建筑面积：4091.2平方米栋、层数、层高：一栋，二层；层高2.6米及4.8米，夹层为2.2米；1.3结构概况1)工程结构设计为框架结构2)工程基础采用φ350*350静压预制混凝土方桩承台基础，设计有效桩长约12米，单桩承载力标准值为550kN。3)桩承台混凝土砼强度等级为C20，基础梁、柱、1~屋面层梁板砼为C20。4)基础梁面标高除注明外均为-0.05米，承台顶标高为-0.9米。1.4建筑粉饰砌体：外墙分户墙用Mu7.5红砖，M2.5混合砂浆砌筑180厚。外墙饰面：首层部分贴毛面砖，其余为外墙涂料。第2页共77页第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页1.6现场条件1)现场提供施工用水电有1个接驳点设于施工现场边缘。2)施工范围场外道路可通行运输材料车辆，供施工设备及材料进场。1.7投标范围按招标单位提供图纸和招标文件等有关资料及说明，承包本工程全部土建、安装工程。第3页共77页第2页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共77页1.施工平面布置2.1施工临设施工临设主要是施工用房，施工用房设置在现场西边空地上，设有施工室，办公室，材料仓库，临时宿舍等等。全部临设均采用砖墙砌体，镀锌瓦盖顶。2.2施工用水施工用水利用甲方提供的接驳点，从接驳点引至现场以后以D=60mm管径绕施工现场布设。2.3施工用电本工程由甲方提供用电，为确保安全用电，供电线路引入总开关，由持证电工统一管理，沿干线各施工段设分电闸箱，采用三相五线制具体施工临时用电布置详见中标后施工用电方案。2.4施工机械布置（1）在施工现场拟建物中间空地设混凝土搅拌机1台负责砼的搅拌。2台砂浆机负责砂浆生产。（2）本工程拟设钢井架（配高速卷扬机）1台，负责结构施工期间砼、砌体、饰面材料的运输。场地中间靠南边设钢筋加工棚，场地西北边为模板及材料临堆场等（详见附图）。2.5总平面管理第4页共77页第3页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共77页（1）少各种材料、器具的运距，组织现场平面及立体交叉流水作业。（2）现场主要入口处设置出入制度，场容管理制度、工程简介、施工平面布置图（含安全标志）、安全管理制度。凡进入现场的设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放。（3）施工现场的水准点、轴线控制点、架空电线应有醒目的标志，并加以保护，任何人不得损坏、移动。（4）施工垃圾处理现场施工垃圾采用层层清理，...
