幕墙施工组织设计(陶板玻璃幕墙-上海)（DOC68页）VIP免费

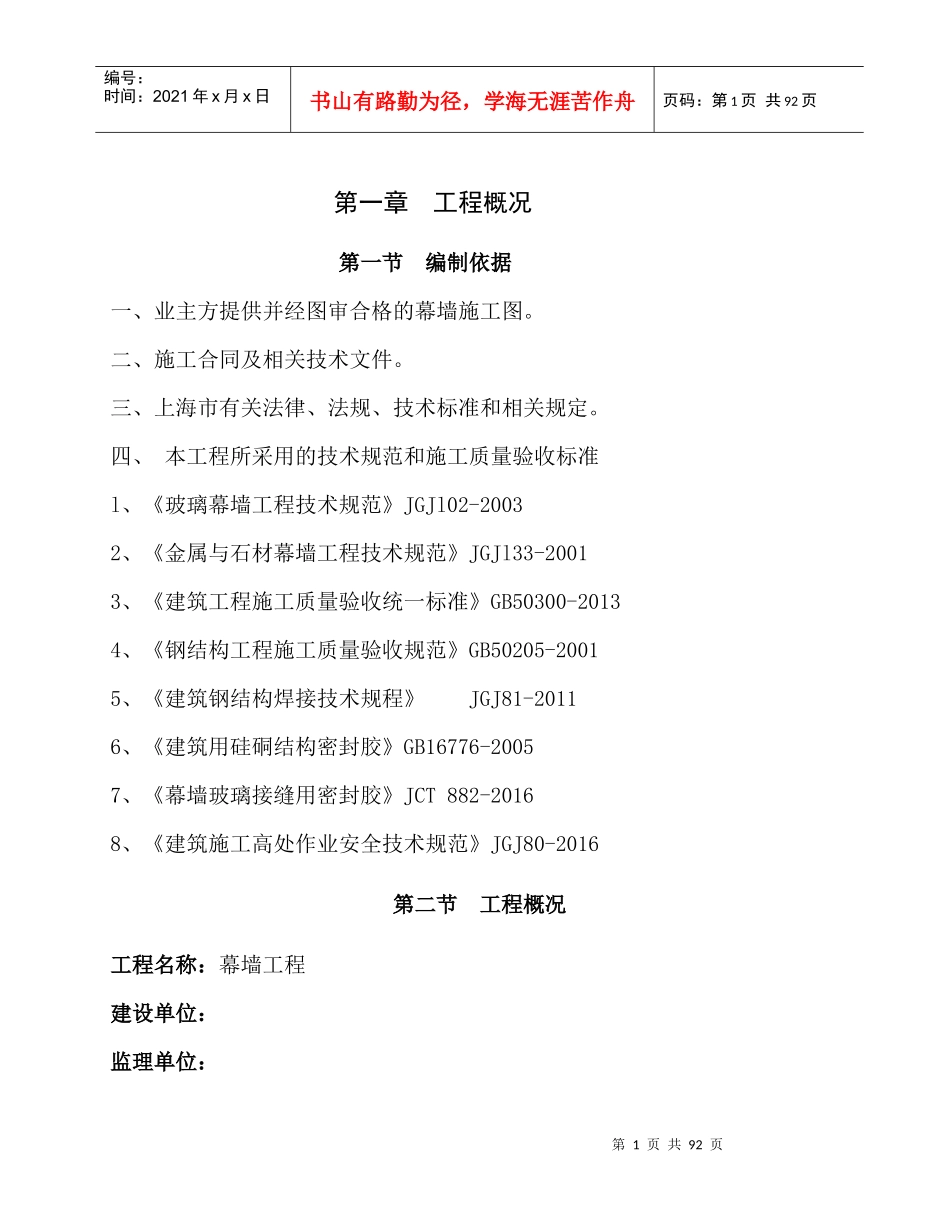

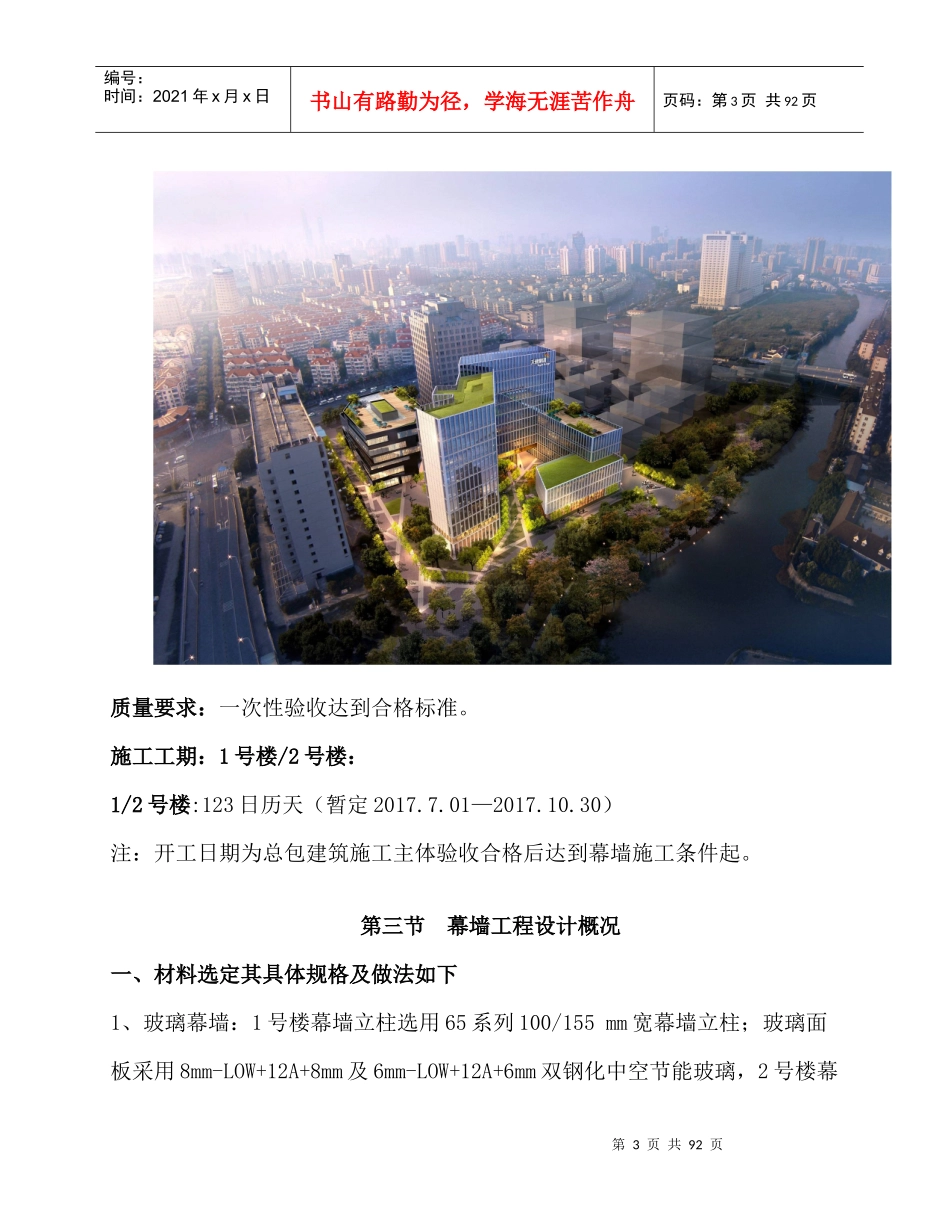

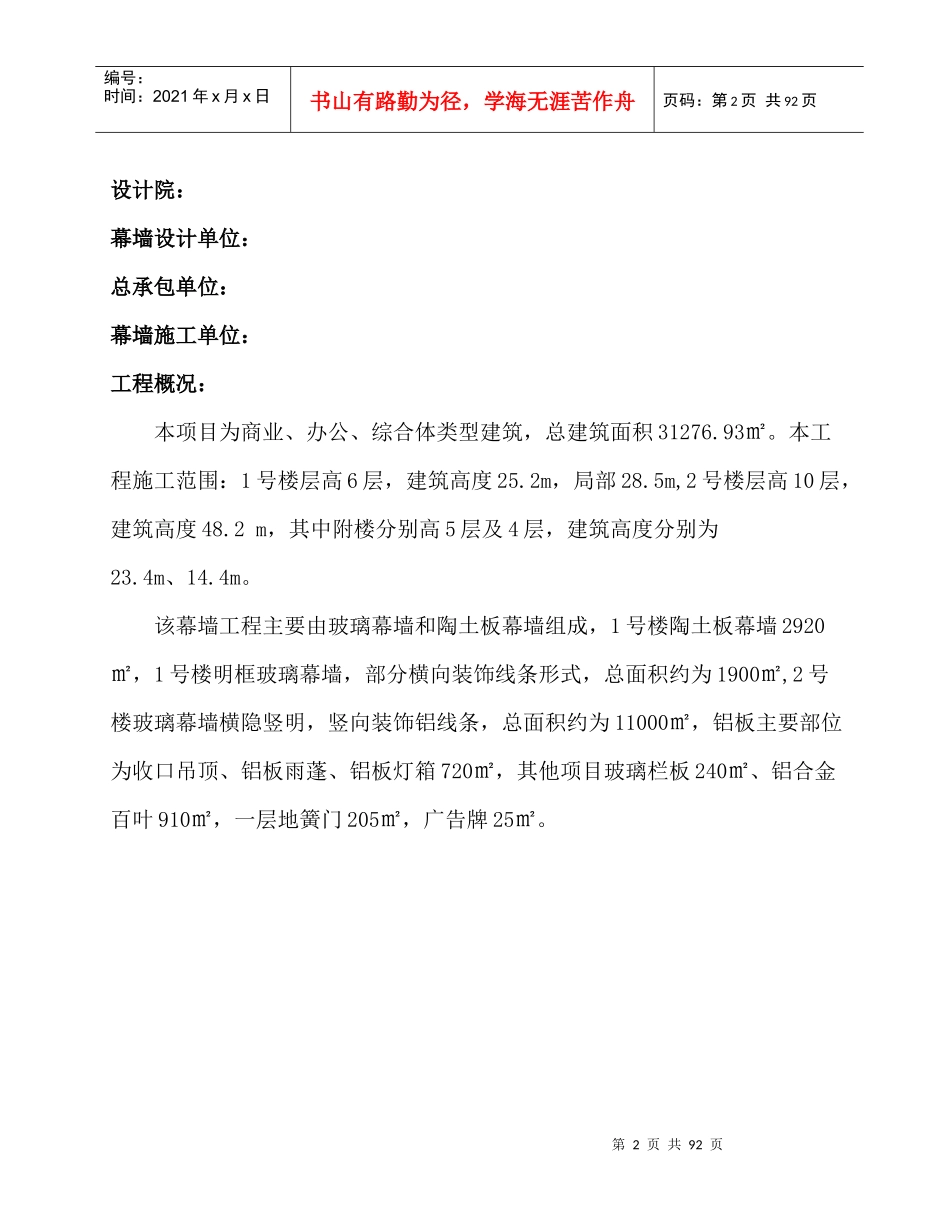

第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共92页第一章工程概况第一节编制依据一、业主方提供并经图审合格的幕墙施工图。二、施工合同及相关技术文件。三、上海市有关法律、法规、技术标准和相关规定。四、本工程所采用的技术规范和施工质量验收标准l、《玻璃幕墙工程技术规范》JGJl02-20032、《金属与石材幕墙工程技术规范》JGJl33-20013、《建筑工程施工质量验收统一标准》GB50300-20134、《钢结构工程施工质量验收规范》GB50205-20015、《建筑钢结构焊接技术规程》JGJ81-20116、《建筑用硅硐结构密封胶》GB16776-20057、《幕墙玻璃接缝用密封胶》JCT882-20168、《建筑施工高处作业安全技术规范》JGJ80-2016第二节工程概况工程名称：幕墙工程建设单位：监理单位：第2页共92页第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共92页设计院：幕墙设计单位：总承包单位：幕墙施工单位：工程概况：本项目为商业、办公、综合体类型建筑，总建筑面积31276.93㎡。本工程施工范围：1号楼层高6层，建筑高度25.2m，局部28.5m,2号楼层高10层，建筑高度48.2m，其中附楼分别高5层及4层，建筑高度分别为23.4m、14.4m。该幕墙工程主要由玻璃幕墙和陶土板幕墙组成，1号楼陶土板幕墙2920㎡，1号楼明框玻璃幕墙，部分横向装饰线条形式，总面积约为1900㎡,2号楼玻璃幕墙横隐竖明，竖向装饰铝线条，总面积约为11000㎡，铝板主要部位为收口吊顶、铝板雨蓬、铝板灯箱720㎡，其他项目玻璃栏板240㎡、铝合金百叶910㎡，一层地簧门205㎡，广告牌25㎡。第3页共92页第2页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共92页质量要求：一次性验收达到合格标准。施工工期：1号楼/2号楼：1/2号楼:123日历天（暂定2017.7.01—2017.10.30）注：开工日期为总包建筑施工主体验收合格后达到幕墙施工条件起。第三节幕墙工程设计概况一、材料选定其具体规格及做法如下1、玻璃幕墙：1号楼幕墙立柱选用65系列100/155mm宽幕墙立柱；玻璃面板采用8mm-LOW+12A+8mm及6mm-LOW+12A+6mm双钢化中空节能玻璃，2号楼幕第4页共92页第3页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共92页墙立柱选用100系列160mm宽幕墙立柱，玻璃面板采用5+1.14+5mm-LOW+12A+6mm及5mm+1.14P+5mm双钢化中空节能玻璃及夹胶玻璃，型材室内可视面采用粉末喷涂，室外可视面采用氟碳喷涂，不可视面采用阳极氧化，铝材及玻璃颜色打样由甲方和设计师确定；幕墙立柱通过连接件悬挂于建筑主体上，立料之间留20mm宽，伸缩缝，以满足伸缩变形的需要。玻璃外竖向固定用同立柱宽铝合金装饰线条,竖向最外侧为150*200mm凹型铝合金线条；结构梁部位，幕墙承载力结构计算模型双跨简支梁，短跨长不低于400mm。第5页共92页第4页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共92页2、陶土板幕墙：立柱选用100*50*4mm及50*40*4mm钢方管幕墙立柱，面板采用30mm厚陶土板，颜色打样由甲方和设计师确定。3、本工程焊接未注明者角焊缝高度不得小于6mm，连接螺栓垫板等处，全部点焊定位，焊条采用E4301系列。4、防雷措施：按GB500057-2010《建筑物防雷设计规范》及JGJ/T16《民用建筑电气设计规范》，幕墙的金属框架应与主体结构的防雷体系可靠连接，连接部位应清除非导电保护层，玻璃幕墙的铝合金立柱，本工程避雷体系由设置在主体结构楼层处的均压环与主体结构在女儿墙顶部设置的避雷引下线组第6页共92页第5页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共92页成防雷网，通过竖向引下线接入主体结构防雷接地装置上。本项目防雷分类等级为二类，幕墙防雷详5见防雷图，在女儿墙位置设置屋面接闪器，采用3mm铝合金单板，截面积应不小于70mm2,在10米范围内采用2*40导电铜索与主体结构防雷体系导通，接触面积不小于150平方毫米。5、防火措施：本设计在幕墙跨楼层间采用防火隔断，用1.5mm厚镀锌板成槽，内填50mm厚的岩棉填充,间隙形成阻断、隔音和防火的构造带，达到与建筑物耐火系统相匹...
