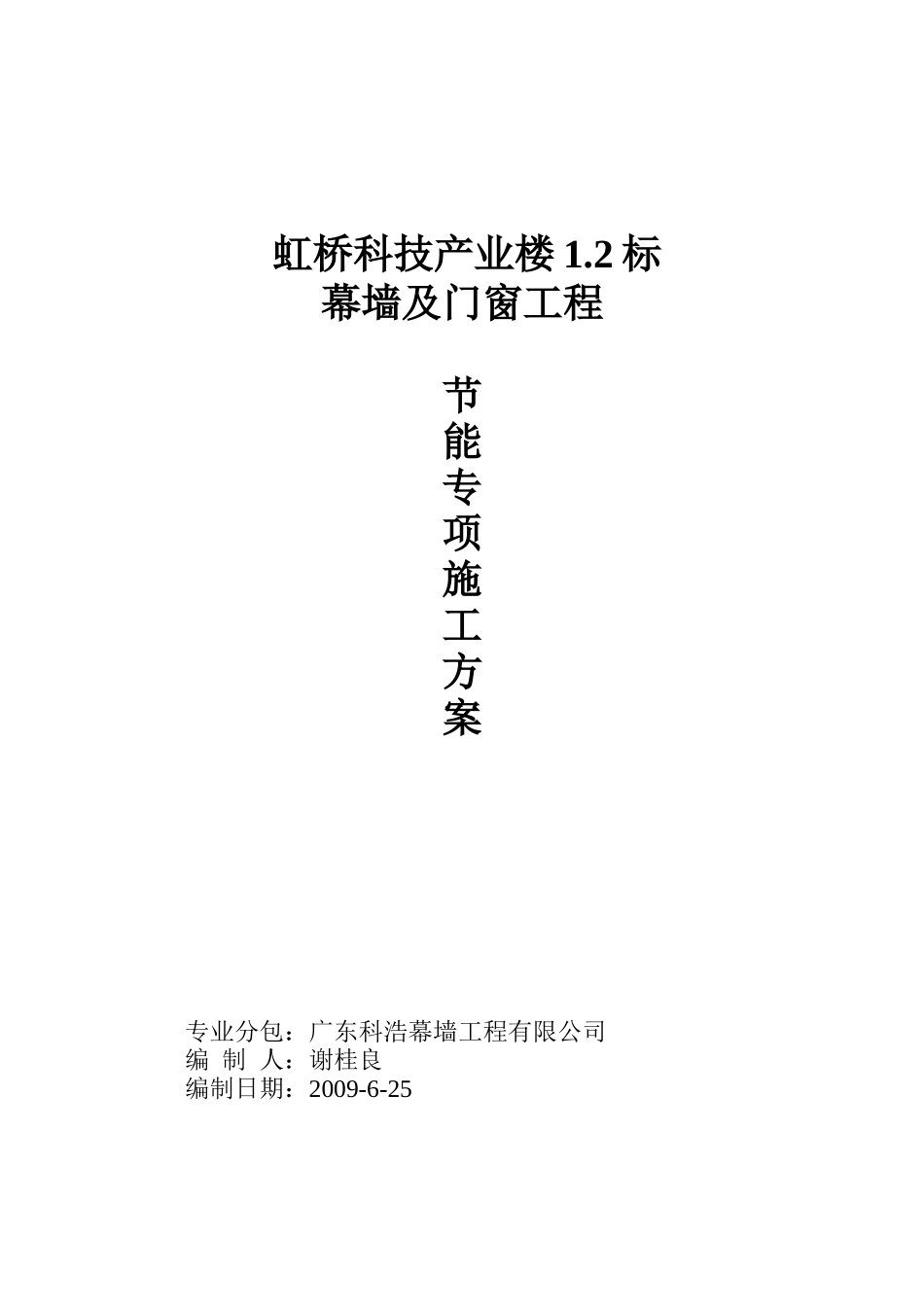

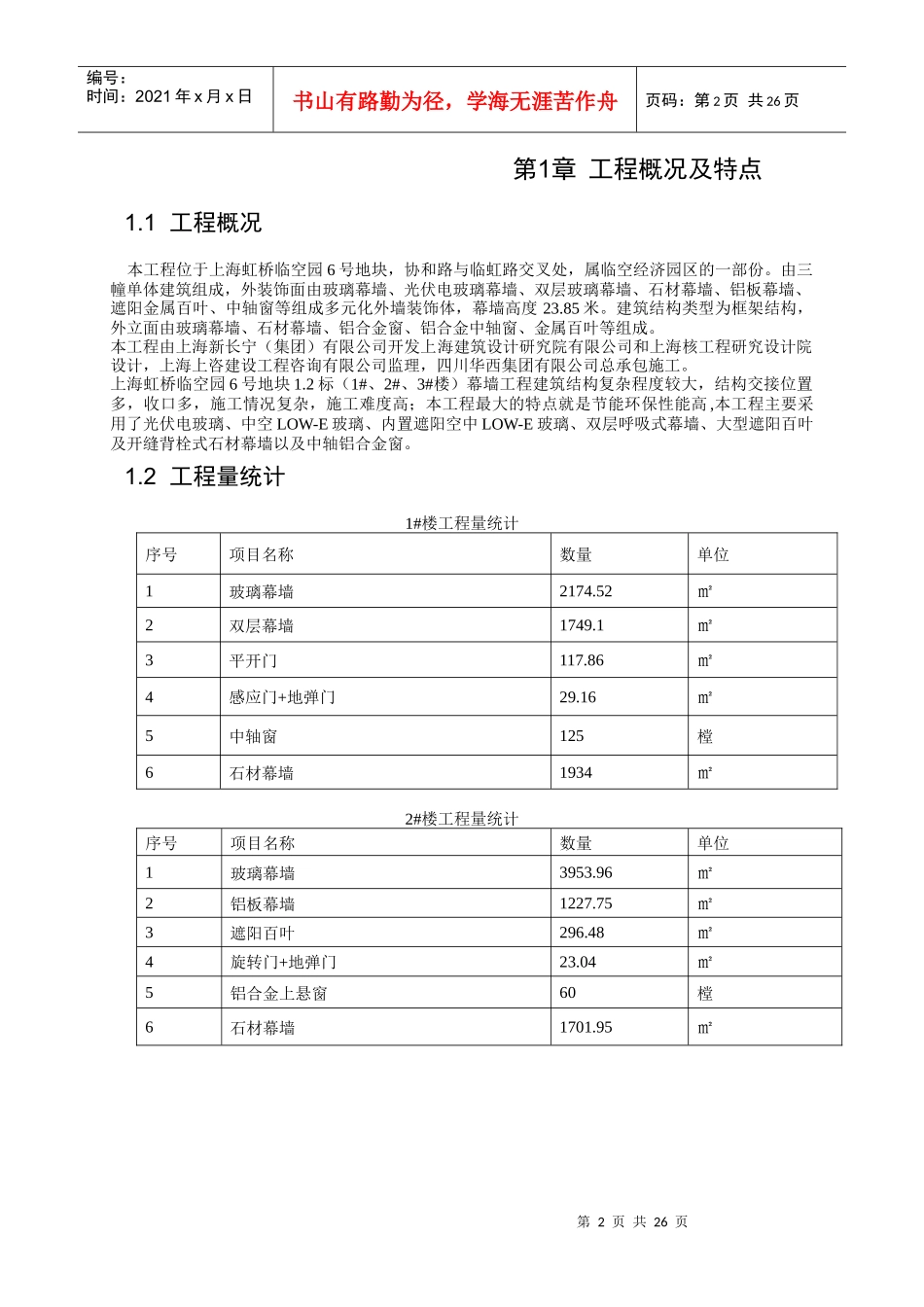

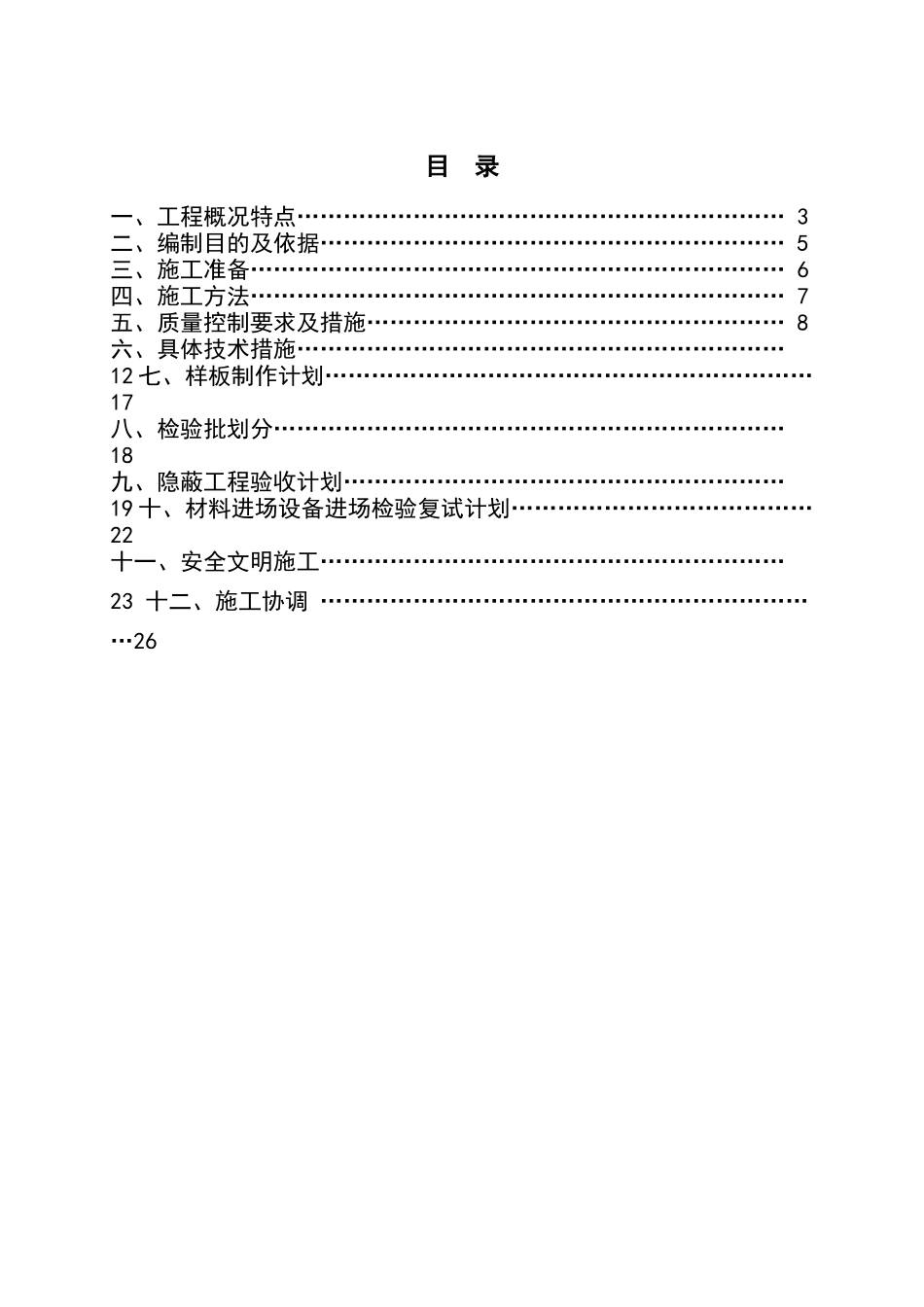

虹桥科技产业楼1.2标幕墙及门窗工程节能专项施工方案专业分包：广东科浩幕墙工程有限公司编制人：谢桂良编制日期：2009-6-25目录一、工程概况特点………………………………………………………3二、编制目的及依据……………………………………………………5三、施工准备……………………………………………………………6四、施工方法……………………………………………………………7五、质量控制要求及措施………………………………………………8六、具体技术措施………………………………………………………12七、样板制作计划………………………………………………………17八、检验批划分…………………………………………………………18九、隐蔽工程验收计划…………………………………………………19十、材料进场设备进场检验复试计划…………………………………22十一、安全文明施工……………………………………………………23十二、施工协调…………………………………………………………26第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页第1章工程概况及特点1.1工程概况本工程位于上海虹桥临空园6号地块，协和路与临虹路交叉处，属临空经济园区的一部份。由三幢单体建筑组成，外装饰面由玻璃幕墙、光伏电玻璃幕墙、双层玻璃幕墙、石材幕墙、铝板幕墙、遮阳金属百叶、中轴窗等组成多元化外墙装饰体，幕墙高度23.85米。建筑结构类型为框架结构，外立面由玻璃幕墙、石材幕墙、铝合金窗、铝合金中轴窗、金属百叶等组成。本工程由上海新长宁（集团）有限公司开发上海建筑设计研究院有限公司和上海核工程研究设计院设计，上海上咨建设工程咨询有限公司监理，四川华西集团有限公司总承包施工。上海虹桥临空园6号地块1.2标（1#、2#、3#楼）幕墙工程建筑结构复杂程度较大，结构交接位置多，收口多，施工情况复杂，施工难度高；本工程最大的特点就是节能环保性能高,本工程主要采用了光伏电玻璃、中空LOW-E玻璃、内置遮阳空中LOW-E玻璃、双层呼吸式幕墙、大型遮阳百叶及开缝背栓式石材幕墙以及中轴铝合金窗。1.2工程量统计1#楼工程量统计序号项目名称数量单位1玻璃幕墙2174.52㎡2双层幕墙1749.1㎡3平开门117.86㎡4感应门+地弹门29.16㎡5中轴窗125樘6石材幕墙1934㎡2#楼工程量统计序号项目名称数量单位1玻璃幕墙3953.96㎡2铝板幕墙1227.75㎡3遮阳百叶296.48㎡4旋转门+地弹门23.04㎡5铝合金上悬窗60樘6石材幕墙1701.95㎡第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页3#楼工程量统计序号项目名称数量单位1玻璃幕墙1328.1㎡2铝合金外倒窗58樘3推拉门443.3㎡4感应门+地弹门24.48㎡5中轴窗110樘6双层玻璃幕墙系统1749.09㎡7内层双扇推拉门190.12㎡8石材幕墙1892㎡1.3工程特点（1）本工程采用了百叶、格栅、遮阳板等遮阳设施，可以最大限度减少阳光的直接照射、避免室内过热，从而达到更好的隔热节能作用。遮阳百叶有水平百叶和垂直百叶，分手控、电动及可调节百叶系统。（2）本工程1、3#楼应用了新型幕墙做法：双层呼吸式幕墙，幕墙由内外两层玻璃幕墙组成的通风式幕墙，又称双层幕墙、呼吸式幕墙、热通道幕墙。内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环作用，使内层幕墙的温度接近室内温度，减小温差，它比传统的幕墙采暖时节约能源42%－52%，制冷时节约能源38%－60%。同时在幕墙的中间层还加设反光遮阳窗帘，更有效地达到节能效果。（3）本工程最特殊的节能应用是光电幕墙，光电幕墙的基本单元为光电板，光电板是由若干个光电硅晶电池进行串、并联组合而成的硅晶电池阵列，将硅晶电池阵列放入两层玻璃中（上层为透明玻璃，下层颜色任意）用铸膜树脂热固而成，在光电板背面接线盒和导线，这样就可以将太阳能转化为电能为人们所使用。（4）1、3#楼的北立面和西立面采用了德国海德鲁品牌的中轴窗；该窗采用中轴立传开启的方式，轴位带有开启限位装置正常开启角度为30度当需要时打开限位装置可开启至160度，可有效的保证通风效果。窗扇采用6+12+6㎜LOE-E中空钢化玻璃，...
