带压封堵施工记录VIP免费

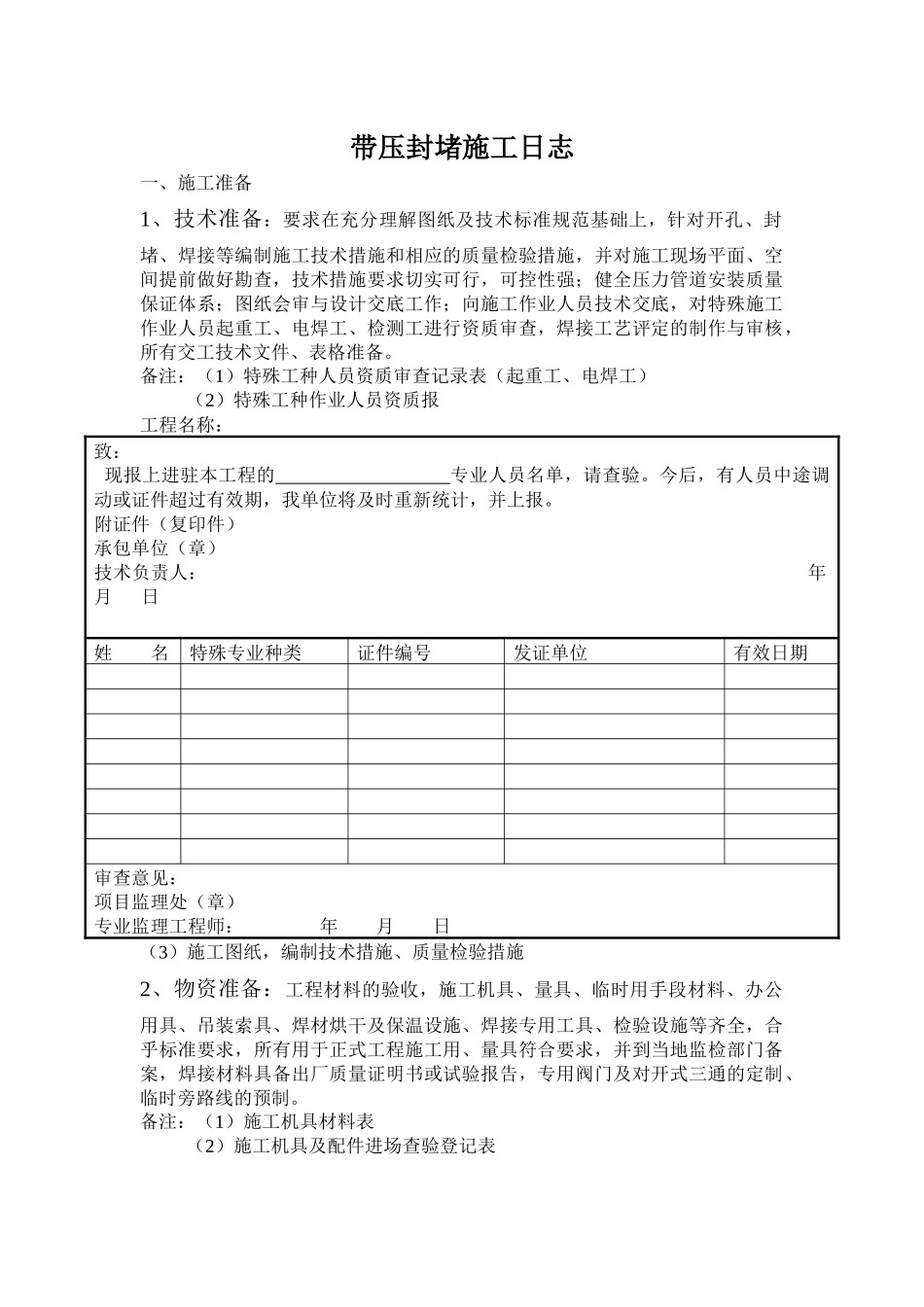

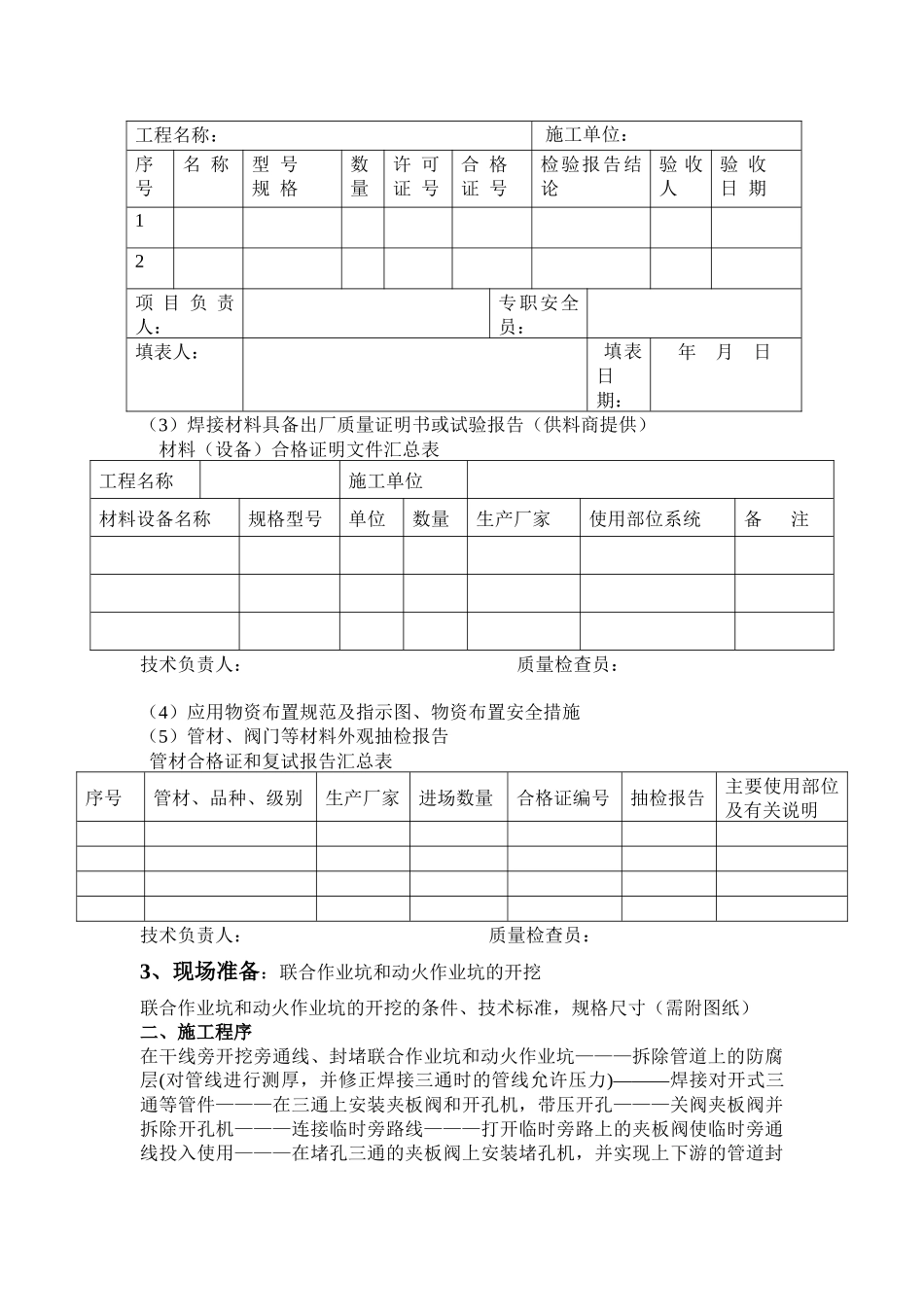

带压封堵施工日志一、施工准备1、技术准备：要求在充分理解图纸及技术标准规范基础上，针对开孔、封堵、焊接等编制施工技术措施和相应的质量检验措施，并对施工现场平面、空间提前做好勘查，技术措施要求切实可行，可控性强；健全压力管道安装质量保证体系；图纸会审与设计交底工作；向施工作业人员技术交底，对特殊施工作业人员起重工、电焊工、检测工进行资质审查，焊接工艺评定的制作与审核，所有交工技术文件、表格准备。备注：（1）特殊工种人员资质审查记录表（起重工、电焊工）（2）特殊工种作业人员资质报工程名称：致：现报上进驻本工程的专业人员名单，请查验。今后，有人员中途调动或证件超过有效期，我单位将及时重新统计，并上报。附证件（复印件）承包单位（章）技术负责人：年月日姓名特殊专业种类证件编号发证单位有效日期审查意见：项目监理处（章）专业监理工程师：年月日（3）施工图纸，编制技术措施、质量检验措施2、物资准备：工程材料的验收，施工机具、量具、临时用手段材料、办公用具、吊装索具、焊材烘干及保温设施、焊接专用工具、检验设施等齐全，合乎标准要求，所有用于正式工程施工用、量具符合要求，并到当地监检部门备案，焊接材料具备出厂质量证明书或试验报告，专用阀门及对开式三通的定制、临时旁路线的预制。备注：（1）施工机具材料表（2）施工机具及配件进场查验登记表工程名称：施工单位：序号名称型号规格数量许可证号合格证号检验报告结论验收人验收日期12项目负责人：专职安全员：填表人：填表日期：年月日（3）焊接材料具备出厂质量证明书或试验报告（供料商提供）材料（设备）合格证明文件汇总表工程名称施工单位材料设备名称规格型号单位数量生产厂家使用部位系统备注技术负责人：质量检查员：（4）应用物资布置规范及指示图、物资布置安全措施（5）管材、阀门等材料外观抽检报告管材合格证和复试报告汇总表序号管材、品种、级别生产厂家进场数量合格证编号抽检报告主要使用部位及有关说明技术负责人：质量检查员：3、现场准备：联合作业坑和动火作业坑的开挖联合作业坑和动火作业坑的开挖的条件、技术标准，规格尺寸（需附图纸）二、施工程序在干线旁开挖旁通线、封堵联合作业坑和动火作业坑———拆除管道上的防腐层(对管线进行测厚，并修正焊接三通时的管线允许压力)———焊接对开式三通等管件———在三通上安装夹板阀和开孔机，带压开孔———关阀夹板阀并拆除开孔机———连接临时旁路线———打开临时旁路上的夹板阀使临时旁通线投入使用———在堵孔三通的夹板阀上安装堵孔机，并实现上下游的管道封堵———放置管道密封囊将泄漏的气体与动火点隔离并引流至远处放空———切管作业———与新管线碰头———平衡封堵点上下游的压力———从管道中提出封堵头———使新建管线投入运行———拆除封堵机———关闭临时旁路线上的夹板阀———拆除临时旁路线———拆除夹板阀，安装法兰盖———管道防腐和回填。1、作业坑的开挖新建管线应全部连通且经过试压、吹扫、干燥及置换等工序合格后方能与上下游的旧管线切断开口焊接连通。三通部位应考虑防震措施。备注：（1）作业坑开挖记录管沟开挖施工验收记录工程名称工程编号单位工程名称管道名称检查内容起止位置里程土壤类别管沟深度沟底宽度沟底长度中心偏移平整度备注检查验收意见：施工单位监理（建设）单位施工记录人：技术负责人：年月监理工程师：（建设单位项目代表）年月（2）带压封堵三通部位防震措施带压封堵防震措施类别防震措施管路敷设中的防振措施(1)对于流体介质不稳定的流动管段,缩短固定点间的距离,增加管段的固有频率,防止共振产生;(2)在管系最高点设置放气阀,最低点设置疏水阀和放水阀,避免输送流体两相流产生的振动。(3)管道转弯、三通、变径、阀门近距离处应设置支架,支架间距不宜过大,提高管段的固有频率,防止振动发生。管道支吊架形式选择中的防振措施(1)管道上支吊架的设置应有固有支、多支少吊。由于管道吊架实质上只是限制Z方向向下位移的支架,其灵活性最大,所以,在容易发生振动的管道上应少用吊架。支架可设置成限制ZX或ZY方向的位移,其对管路的约束性...
