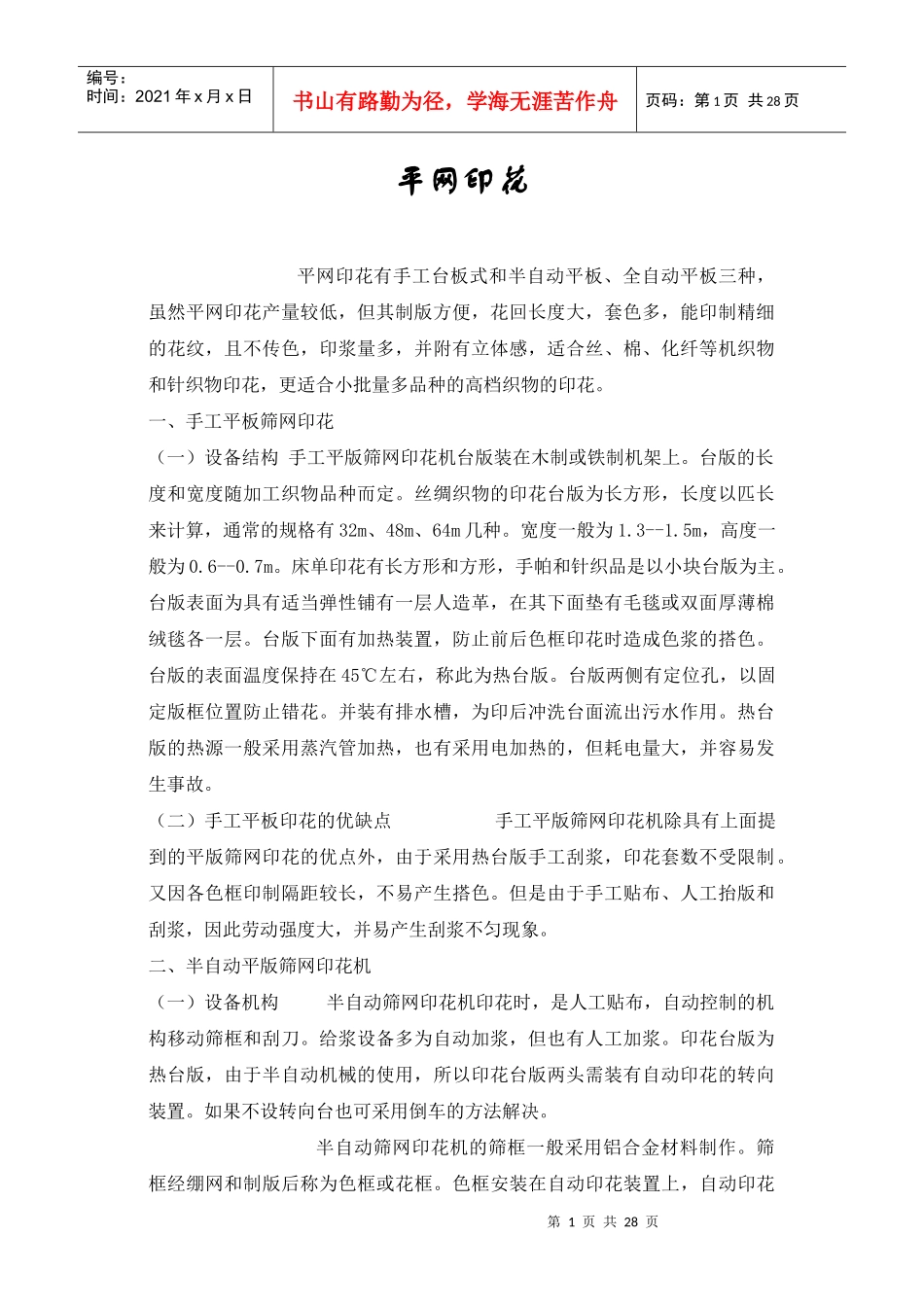

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页平网印花平网印花有手工台板式和半自动平板、全自动平板三种，虽然平网印花产量较低，但其制版方便，花回长度大，套色多，能印制精细的花纹，且不传色，印浆量多，并附有立体感，适合丝、棉、化纤等机织物和针织物印花，更适合小批量多品种的高档织物的印花。一、手工平板筛网印花（一）设备结构手工平版筛网印花机台版装在木制或铁制机架上。台版的长度和宽度随加工织物品种而定。丝绸织物的印花台版为长方形，长度以匹长来计算，通常的规格有32m、48m、64m几种。宽度一般为1.3--1.5m，高度一般为0.6--0.7m。床单印花有长方形和方形，手帕和针织品是以小块台版为主。台版表面为具有适当弹性铺有一层人造革，在其下面垫有毛毯或双面厚薄棉绒毯各一层。台版下面有加热装置，防止前后色框印花时造成色浆的搭色。台版的表面温度保持在45℃左右，称此为热台版。台版两侧有定位孔，以固定版框位置防止错花。并装有排水槽，为印后冲洗台面流出污水作用。热台版的热源一般采用蒸汽管加热，也有采用电加热的，但耗电量大，并容易发生事故。（二）手工平板印花的优缺点手工平版筛网印花机除具有上面提到的平版筛网印花的优点外，由于采用热台版手工刮浆，印花套数不受限制。又因各色框印制隔距较长，不易产生搭色。但是由于手工贴布、人工抬版和刮浆，因此劳动强度大，并易产生刮浆不匀现象。二、半自动平版筛网印花机（一）设备机构半自动筛网印花机印花时，是人工贴布，自动控制的机构移动筛框和刮刀。给浆设备多为自动加浆，但也有人工加浆。印花台版为热台版，由于半自动机械的使用，所以印花台版两头需装有自动印花的转向装置。如果不设转向台也可采用倒车的方法解决。半自动筛网印花机的筛框一般采用铝合金材料制作。筛框经绷网和制版后称为色框或花框。色框安装在自动印花装置上，自动印花第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页装置控制其移动，升降和刮刀的刮浆。刮刀是平板筛网印花的刮浆工具。是由合成橡胶制成，硬度一般为肖氏48+-2度。刮刀的选用应根据织物厚薄、印花工艺、色浆性能等加以选择。平网筛网印花附图续平网印花（二）常用刮刀规格及使用见下表：常用刮刀规格及使用名称刀口形状刮浆效果适用场合使用情况快口倾斜度很大最好精细茎不常用小圆口半圆形好一般细茎及较小花纹不常用弯口两侧倾斜呈弯月形一般一般细茎及较小花纹最常用第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页大圆口与小圆口同，但较粗一般较粗的细茎常用硬斜口倾斜度小于快口，硬橡胶好能刮深版不常用软斜口外形同硬斜口差能刮透不露底，用于大花版最常用刮刀的硬度、刀口形状及刮印压力是影响色浆透网性的重要因素。而透网性直接反应了筛网印花得色量的大小。透网性好，得色量就高，花色就浓艳，但花型轮廓的清晰度较差。故刮刀的使用要综合多方面的因素和生产中的条件加以选择。（二）半自动筛网印花机的优缺点半自动筛网印花机可印制宽幅织物，但易产生边泡疵病，适当调节刮刀压可以解决。续（三）半自动平网筛网印花机（一）设备结构全自动平版筛网印花机是由进布和导布装置、机架和升降架、烘房和出布装置三部分组成。设备结构见图所示：1.进布和导布装置进布和导布装置包括打卷、布车进布和整纬及吸边部分。导布装置是由无缝循环橡胶导布带和给浆器组成。它随色框升降间歇运行。第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页导带下部装有的三辊给浆器可把浆糊涂于导带上，使织物平整地贴在导布带上。印花后，织物进入烘房烘干，而导布带转到下方，经洗浆设备洗除残留的浆糊和透印的色浆。2.机架和升降架机架上装有印花色框及刮刀的升降架、定位装置和给浆设备。印花时有自动化电气元件控制色框下降，紧压在导布带的织物上。刮刀进行刮浆，而后色浆色框上升，导布带移动到规定距离，进行下一个循环印花。定位装置是对花部件，其灵敏度和...
