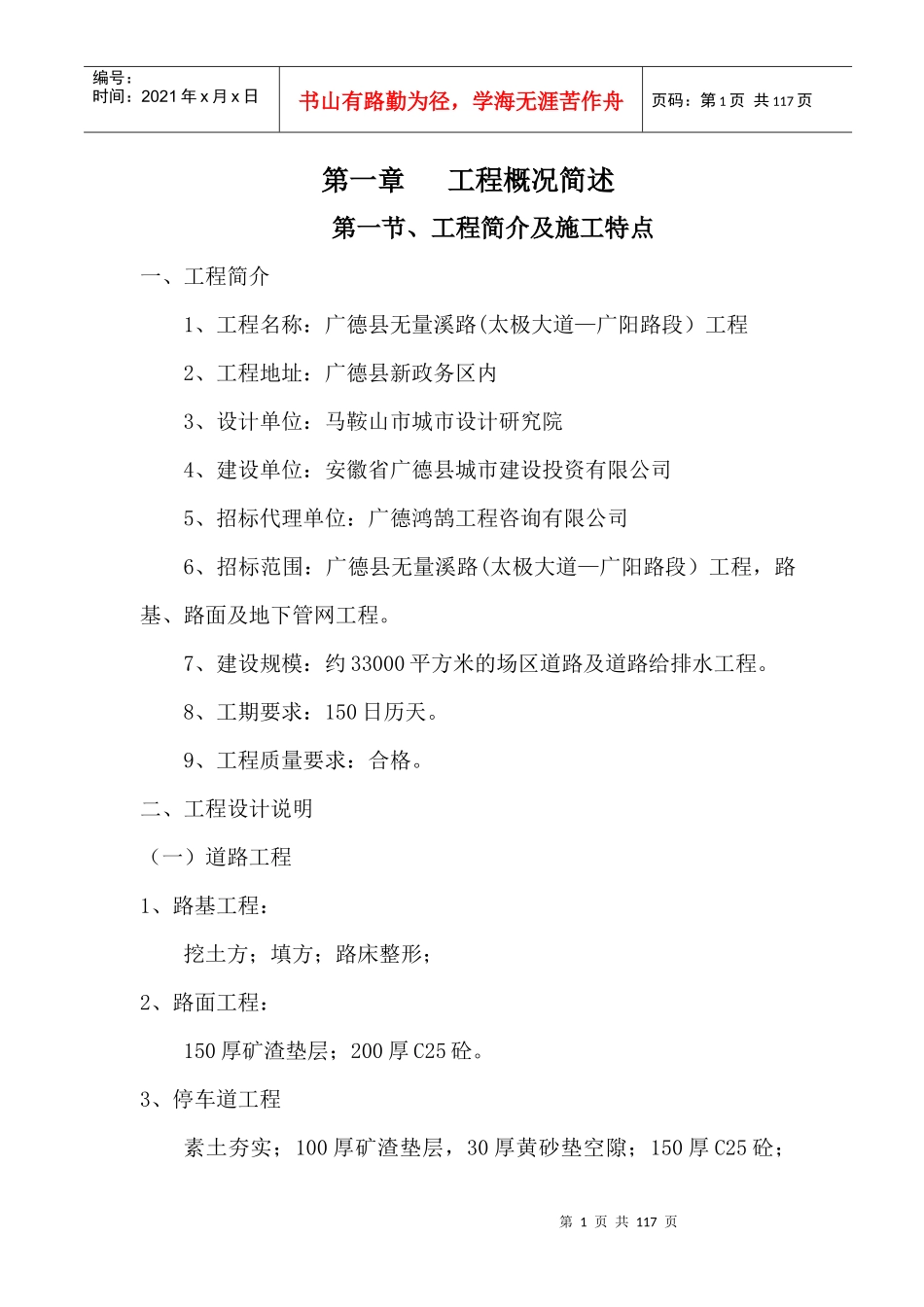

第1页共117页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共117页第一章工程概况简述第一节、工程简介及施工特点一、工程简介1、工程名称:广德县无量溪路(太极大道—广阳路段)工程2、工程地址:广德县新政务区内3、设计单位:马鞍山市城市设计研究院4、建设单位:安徽省广德县城市建设投资有限公司5、招标代理单位:广德鸿鹄工程咨询有限公司6、招标范围:广德县无量溪路(太极大道—广阳路段)工程,路基、路面及地下管网工程。7、建设规模:约33000平方米的场区道路及道路给排水工程。8、工期要求:150日历天。9、工程质量要求:合格。二、工程设计说明(一)道路工程1、路基工程:挖土方;填方;路床整形;2、路面工程:150厚矿渣垫层;200厚C25砼。3、停车道工程素土夯实;100厚矿渣垫层,30厚黄砂垫空隙;150厚C25砼;第2页共117页第1页共117页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共117页20厚1:3水泥砂浆粘结层;成品预制砼铺装(孔内填草坪)。4、道路立缘石工程(二)室外给水系统1、水源:本工程由北入口和南入口给水管网引入一根供水管道DN150供室外消防,生活用水(消防室外用水量为25L/S,生活用水量为10L/S)。2、消防给水系统:在室外给水管网上接间距不大于120米,保护半径不超过150米,设置室外地上式消火栓。(三)排水系统本工程室内采用污废水分流方式排出,室外采用雨污分流方式排放,粪便污水及生活废水经化粪池处理后与厨房废水一道就近排水入道路污水管网。(四)管道材料1、室外给水干管(消防管)采用PE,压力管道与重力管道交叉时,可局部调整压力管道的敷设标高。2、区内污废水管,雨水管采用双壁纹管,T型橡胶圈接口,管道基础采用碎石或砾石砂,碎石的粒径为25—38mm,砾石砂的粒径为<60mm,粗砂膀至管外顶平,管顶以上部分采用15cm细砂保护。3、污废水检查井及雨水检查井所注标高为井底标高或与之接连的管道管底标高,雨水口,雨水井内设300深落底高度,雨水口除注明外,起点井深为1.0米,雨水口之间连接管管径为DE200,坡度为第3页共117页第2页共117页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共117页4%。4、污废水检查井及雨水井井盖采用铸铁盖板,与建筑污废水出户管连接的污废水检查井直径采用Ф500,化粪池出粪口盖板采用市环卫处统一的铸铁盖板。四、工程保修期工程保修期按国家现行有关规定执行。五、工程特点本工程工期要求为150天,工期短,工作量大,交叉流水施工多,所以如何安排好各分段,分部、分项之间的流水施工,是本工程的施工关键。1、以保证工程工期、工程质量为前提,考虑节省工程费用为原则。2、组织各工种配合施工,以达到与及其它工种互创施工条件、保工程总进度。3、本工程施工沿线需做好文明施工、环境保洁、安全防护等工作,减少噪声扰民,降低环境污染。第二节、工程编制依据1、本工程建设标准;2、国家有关现行标准和规范;3、省、市有关标准和规定;第4页共117页第3页共117页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共117页4、《市政道路工程质量检验评定标准》CJJ-1-90;5、《砼路面施工及验收规范》GB50092-96;6、《市政排水管渠工程质量检验评定标准》GJJ3-907、《给排水管道施工及验收规范》GB50268-978、《给排水构筑特施工及验收规范》GBJ141-909、《城市道路路基工程施工及验收规范》CJJ44-9110、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002第三节、编制施工组织设计的主要思想本工程是我公司树立信誉的又一契机,我们的主要指导思想是:发挥自身优势,加强科学管理,配备充足机械,运用先进、成功的施工技术,确保合同内容全面近期完成;全面贯彻ISO9001标准,严格按《质量保证手册》、《程序文件》要求运作,确保达到质量管理目标。我公司选调优秀管理人员组成本工程现场项目经理部,对该工程施工衽计划、组织、协调、控制、监督手工艺指挥职能。1、施工总体布置体现统筹规划、布局合理、节约用地、减少干扰和避免环境污染。2、遵循《招标书文件》的原则,严格按照招标文件中...
