广场高强预应力管桩施工组织设计VIP免费

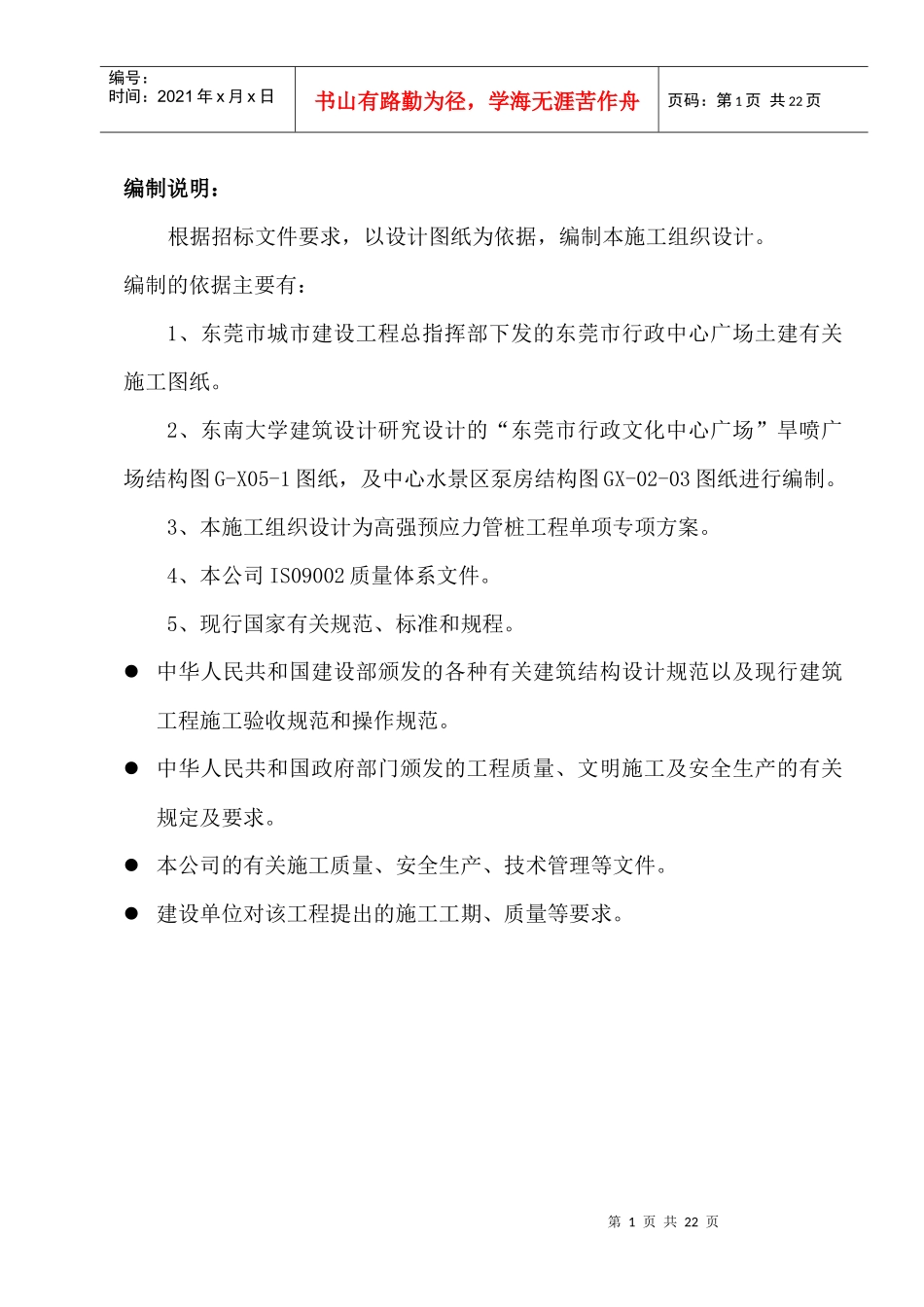

广场高强预应力管桩施工组织设计_第1页
1/22

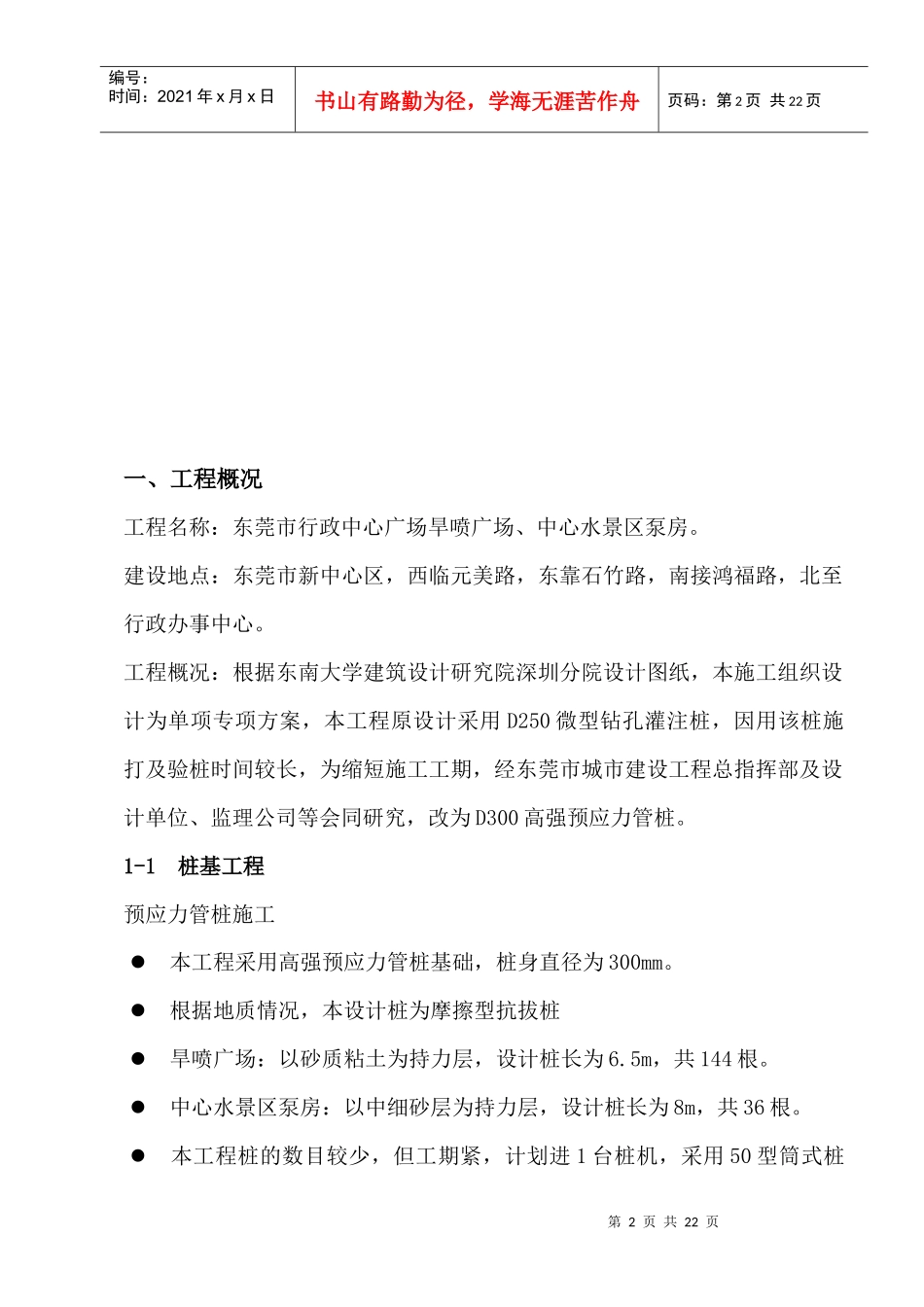

广场高强预应力管桩施工组织设计_第2页
2/22

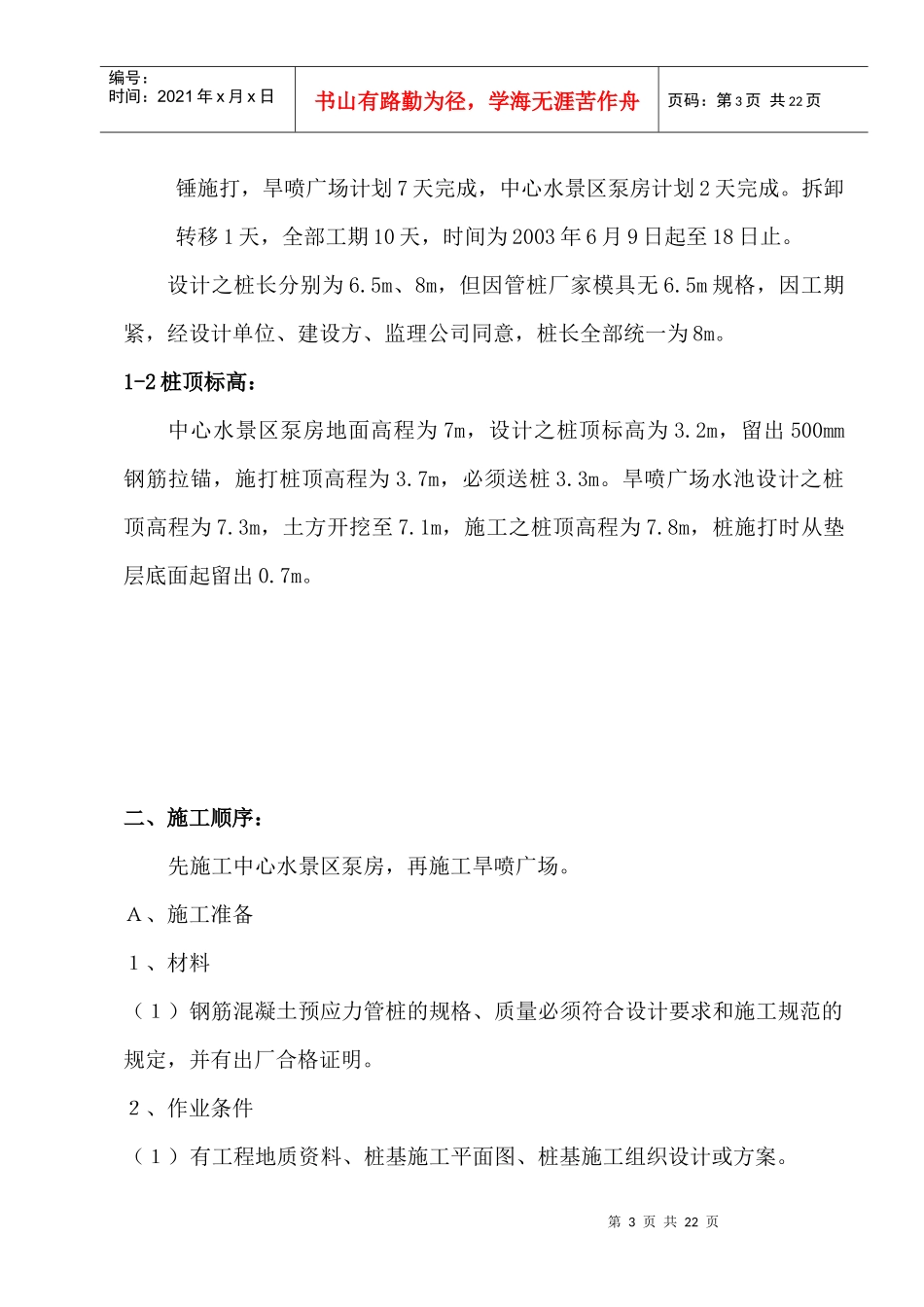

广场高强预应力管桩施工组织设计_第3页
3/22
第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页编制说明:根据招标文件要求,以设计图纸为依据,编制本施工组织设计。编制的依据主要有:1、东莞市城市建设工程总指挥部下发的东莞市行政中心广场土建有关施工图纸。2、东南大学建筑设计研究设计的“东莞市行政文化中心广场”旱喷广场结构图G-X05-1图纸,及中心水景区泵房结构图GX-02-03图纸进行编制。3、本施工组织设计为高强预应力管桩工程单项专项方案。4、本公司IS09002质量体系文件。5、现行国家有关规范、标准和规程。中华人民共和国建设部颁发的各种有关建筑结构设计规范以及现行建筑工程施工验收规范和操作规范。中华人民共和国政府部门颁发的工程质量、文明施工及安全生产的有关规定及要求。本公司的有关施工质量、安全生产、技术管理等文件。建设单位对该工程提出的施工工期、质量等要求。第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页一、工程概况工程名称:东莞市行政中心广场旱喷广场、中心水景区泵房。建设地点:东莞市新中心区,西临元美路,东靠石竹路,南接鸿福路,北至行政办事中心。工程概况:根据东南大学建筑设计研究院深圳分院设计图纸,本施工组织设计为单项专项方案,本工程原设计采用D250微型钻孔灌注桩,因用该桩施打及验桩时间较长,为缩短施工工期,经东莞市城市建设工程总指挥部及设计单位、监理公司等会同研究,改为D300高强预应力管桩。1-1桩基工程预应力管桩施工本工程采用高强预应力管桩基础,桩身直径为300mm。根据地质情况,本设计桩为摩擦型抗拔桩旱喷广场:以砂质粘土为持力层,设计桩长为6.5m,共144根。中心水景区泵房:以中细砂层为持力层,设计桩长为8m,共36根。本工程桩的数目较少,但工期紧,计划进1台桩机,采用50型筒式桩第3页共22页第2页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共22页锤施打,旱喷广场计划7天完成,中心水景区泵房计划2天完成。拆卸转移1天,全部工期10天,时间为2003年6月9日起至18日止。设计之桩长分别为6.5m、8m,但因管桩厂家模具无6.5m规格,因工期紧,经设计单位、建设方、监理公司同意,桩长全部统一为8m。1-2桩顶标高:中心水景区泵房地面高程为7m,设计之桩顶标高为3.2m,留出500mm钢筋拉锚,施打桩顶高程为3.7m,必须送桩3.3m。旱喷广场水池设计之桩顶高程为7.3m,土方开挖至7.1m,施工之桩顶高程为7.8m,桩施打时从垫层底面起留出0.7m。二、施工顺序:先施工中心水景区泵房,再施工旱喷广场。A、施工准备1、材料(1)钢筋混凝土预应力管桩的规格、质量必须符合设计要求和施工规范的规定,并有出厂合格证明。2、作业条件(1)有工程地质资料、桩基施工平面图、桩基施工组织设计或方案。第4页共22页第3页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共22页(2)桩基的轴线和标高测量完毕,并经过有关部门复核检查,办理了复核签证手续。(3)已排除架空障碍物,在建筑物旧址或杂填区施工时,预先进行钎探,查清桩位置探明是否有旧基础、石块、废铁等障碍物清除或采取其它处理措施。(4)场地已碾压平整,其表土承载力应满足要求,保证桩机在移动时稳定垂直。雨季施工,必须采取有效的防水措施。(5)根据轴线放出桩位线,用短木桩或短钢筋打好定位桩,并用白灰做出标志,便于施打。(6)正式施工前必须先打试验桩,其数量不少于2根,以确定桩长和贯入度,并校验打桩设备、施工工艺及措施是否符合要求。B、技术要求1、打桩锤要求选用50型筒式电动打桩锤,落锤高度不小于2米。2、桩总锤数视现场地质确定。3、桩储存、吊运、截割均根据厂家要求进行。4、桩入底板100mm,桩空心部分用C25混凝土封头1000mm,并沿空心周边放4Φ18插筋,插筋底部用3mm钢板焊牢,底部至顶面1000mm处用2根Φ12钢筋交叉焊牢,固定于桩面钢筋埋进桩内1000mm,伸入底板700mm。(见附图一)5、桩顶应高出设计高程500mm凿除上部桩身砼,利用桩身钢筋锚入底板。(见附图二)第5页共22页第4...
