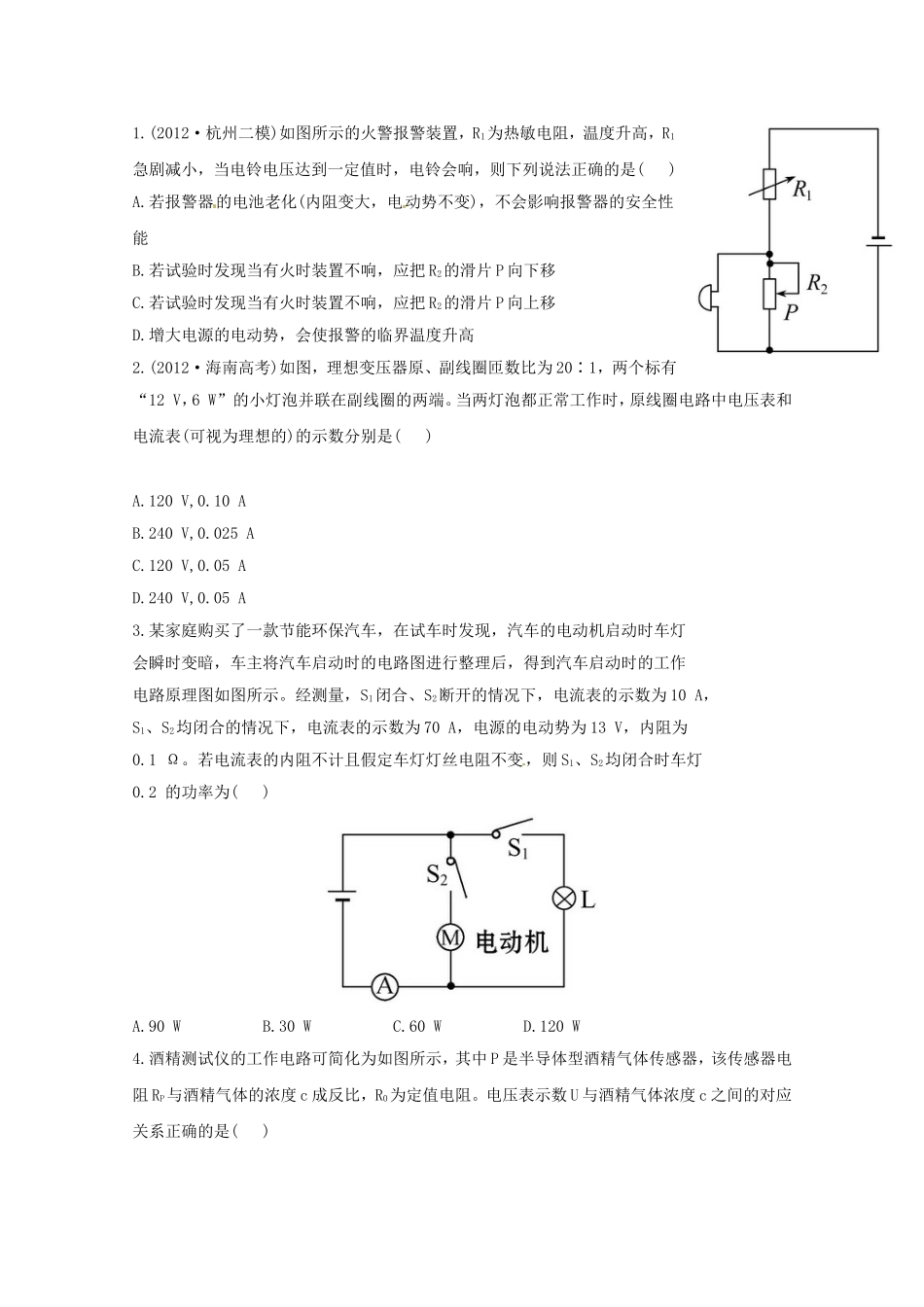

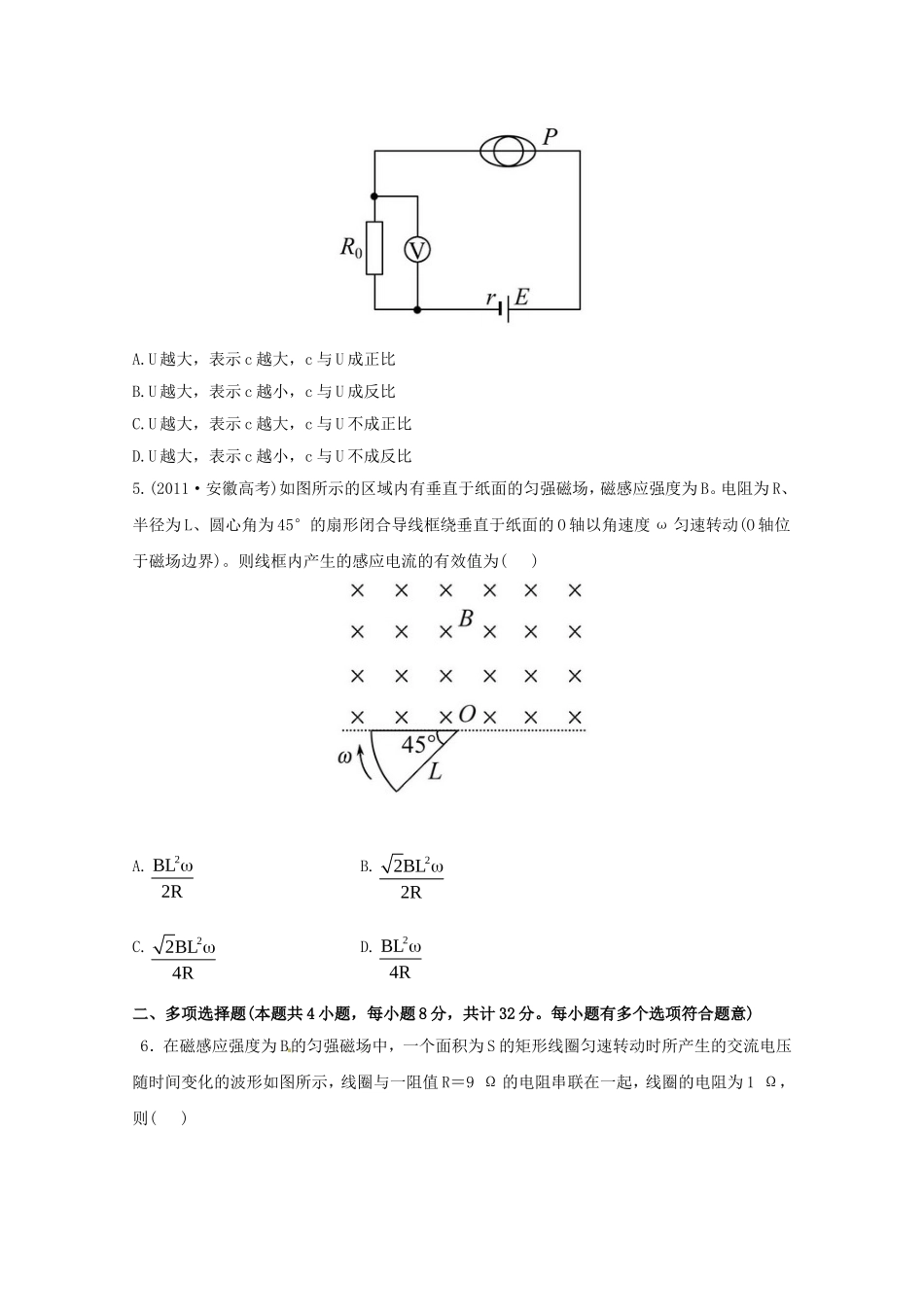

1.(2012·杭州二模)如图所示的火警报警装置，R1为热敏电阻，温度升高，R1急剧减小，当电铃电压达到一定值时，电铃会响，则下列说法正确的是()A.若报警器的电池老化(内阻变大，电动势不变)，不会影响报警器的安全性能B.若试验时发现当有火时装置不响，应把R2的滑片P向下移C.若试验时发现当有火时装置不响，应把R2的滑片P向上移D.增大电源的电动势，会使报警的临界温度升高2.(2012·海南高考)如图，理想变压器原、副线圈匝数比为20∶1，两个标有“12V，6W”的小灯泡并联在副线圈的两端。当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想的)的示数分别是()A.120V,0.10AB.240V,0.025AC.120V,0.05AD.240V,0.05A3.某家庭购买了一款节能环保汽车，在试车时发现，汽车的电动机启动时车灯会瞬时变暗，车主将汽车启动时的电路图进行整理后，得到汽车启动时的工作电路原理图如图所示。经测量，S1闭合、S2断开的情况下，电流表的示数为10A，S1、S2均闭合的情况下，电流表的示数为70A，电源的电动势为13V，内阻为0.1Ω。若电流表的内阻不计且假定车灯灯丝电阻不变，则S1、S2均闭合时车灯0.2的功率为()A.90WB.30WC.60WD.120W4.酒精测试仪的工作电路可简化为如图所示，其中P是半导体型酒精气体传感器，该传感器电阻RP与酒精气体的浓度c成反比，R0为定值电阻。电压表示数U与酒精气体浓度c之间的对应关系正确的是()A.U越大，表示c越大，c与U成正比B.U越大，表示c越小，c与U成反比C.U越大，表示c越大，c与U不成正比D.U越大，表示c越小，c与U不成反比5.(2011·安徽高考)如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B。电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动(O轴位于磁场边界)。则线框内产生的感应电流的有效值为()A.2BL2RB.22BL2RC.22BL4RD.2BL4R二、多项选择题(本题共4小题，每小题8分，共计32分。每小题有多个选项符合题意)6．在磁感应强度为B的匀强磁场中，一个面积为S的矩形线圈匀速转动时所产生的交流电压随时间变化的波形如图所示，线圈与一阻值R＝9Ω的电阻串联在一起，线圈的电阻为1Ω，则()A．通过电阻R的电流瞬时值表达式为i＝10sin200πt(A)B．电阻R两端的电压有效值为90VC．1s内电阻R上产生的热量为450JD．图中t＝1×10－2s时，线圈位于中性面7.(2012·苏北四市二模)如图所示，理想变压器原线圈的匝数n1=1100匝，副线圈的匝数n2=110匝，R0,R1、R2均为定值电阻，原线圈接u=311sin(314t)(V)的交流电源。起初开关S处于断开状态。下列说法中正确的是()A．电压表示数为22VB．当开关S闭合后，电压表示数变小C．当开关S闭合后，电流表示数变大D.当开关S闭合后，变压器的输出功率增大8.(2012·昆明一模)如图所示，电源内阻不可忽略，R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻。当发现灯泡L的亮度逐渐变暗时，可能的原因是()A.R1的温度逐渐降低B.R1的温度逐渐升高C.R2的阻值逐渐增大D.R2的阻值逐渐减小9.(2012·衡水二模)一辆电动观光车蓄电池的电动势为E，内阻不计，当空载的电动观光车以大小为v的速度匀速行驶时，流过电动机的电流为I，电动车的质量为m，电动车受到的阻力是车重的k倍，忽略电动观光车内部的摩擦，则()A.电动机的内阻为R=EIB.电动机的内阻为R=2EkmgvIIC.如果电动机突然被卡住而停止转动，则电源消耗的功率将变大D.如果电动机突然被卡住而停止转动，则电源消耗的功率将变小三、计算题(本题共3小题，共38分，需写出规范的解题步骤)10.(12分)如图所示，R3=6Ω，电源内阻r为1Ω，当S合上且R2为2Ω时，电源的总功率为16W，而电源的输出功率为12W，灯泡正常发光，求：(1)电灯的电阻及功率；(2)S断开时，为使灯泡正常发光，R2的阻值应调到多少欧？11.(2012·安徽高考)(14分)图甲是交流发电机模型示意图。在磁感应强度为B的匀强磁场中，有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae和df分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路。图乙是线圈的主视...
