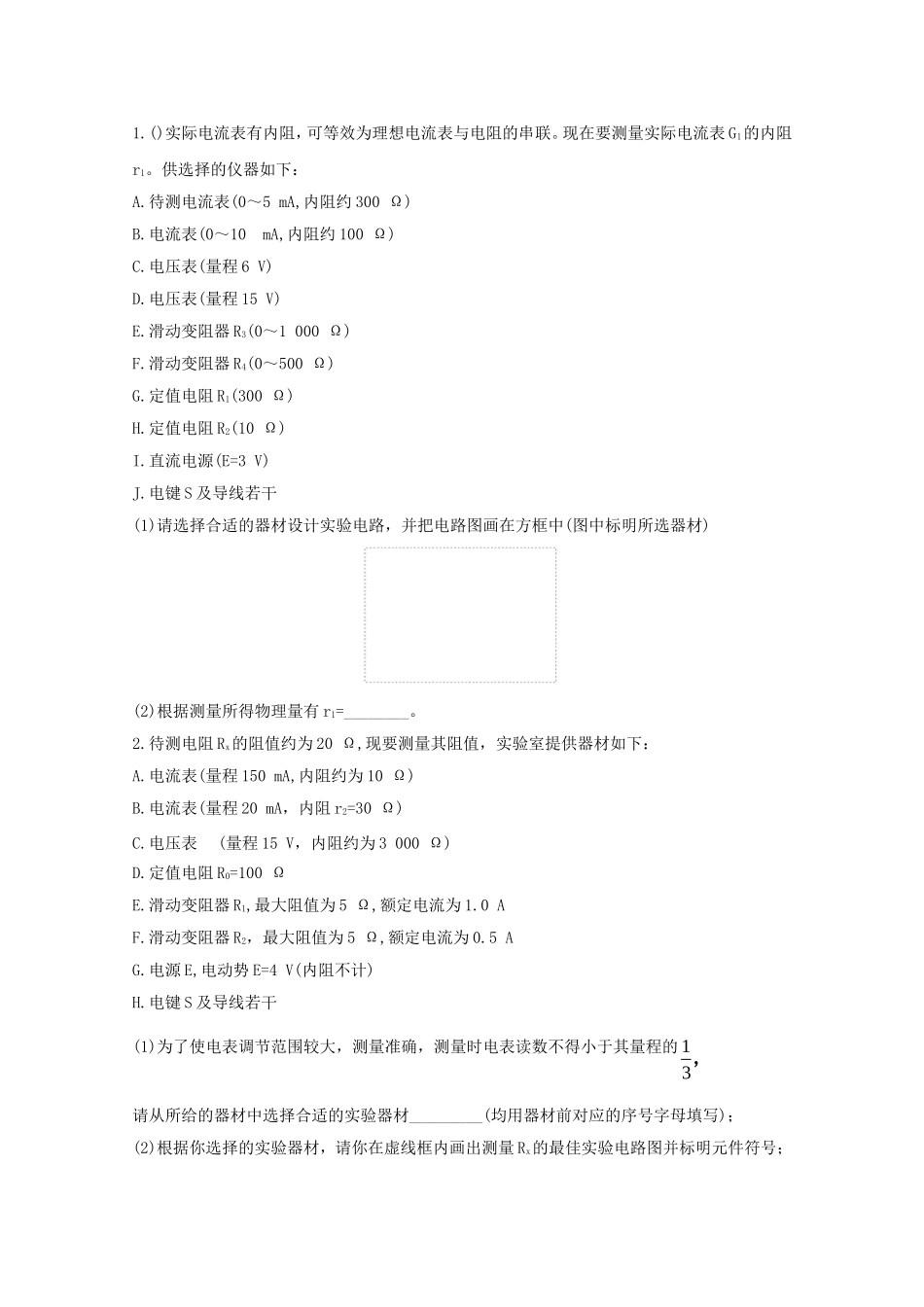

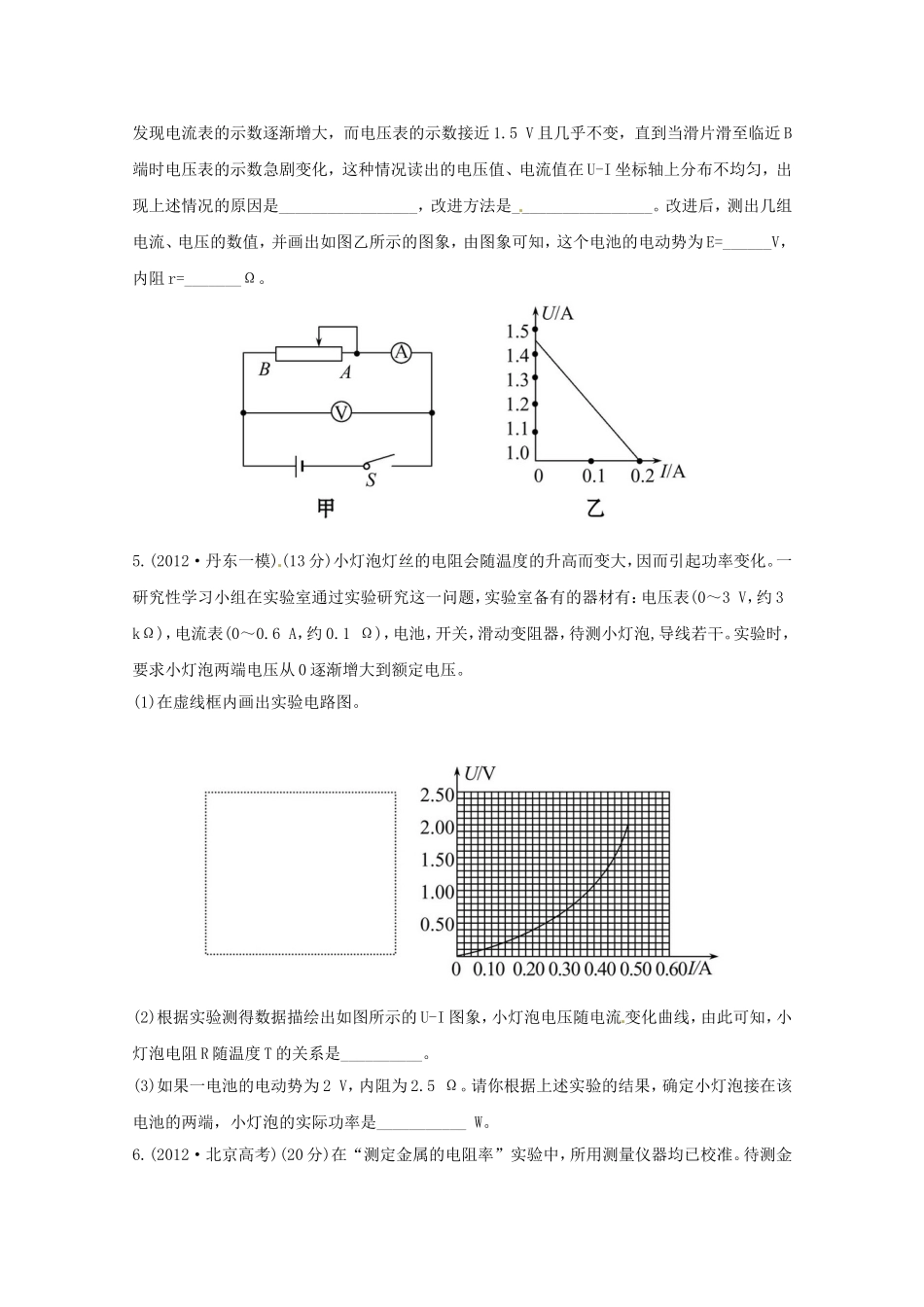

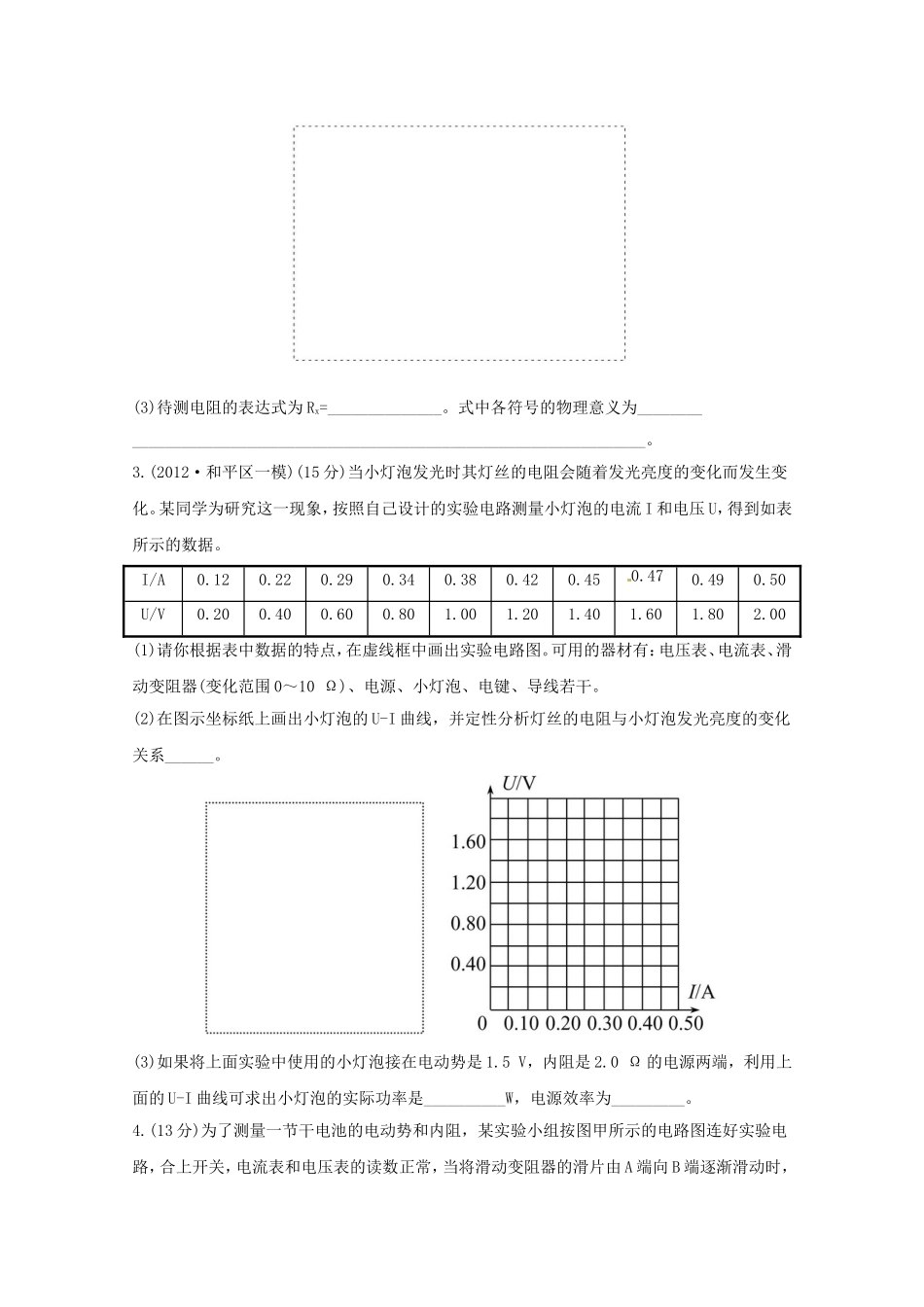

1.()实际电流表有内阻，可等效为理想电流表与电阻的串联。现在要测量实际电流表G1的内阻r1。供选择的仪器如下：A.待测电流表(0～5mA,内阻约300Ω)B.电流表(0～10mA,内阻约100Ω)C.电压表(量程6V)D.电压表(量程15V)E.滑动变阻器R3(0～1000Ω)F.滑动变阻器R4(0～500Ω)G.定值电阻R1(300Ω)H.定值电阻R2(10Ω)I.直流电源(E=3V)J.电键S及导线若干(1)请选择合适的器材设计实验电路，并把电路图画在方框中(图中标明所选器材)(2)根据测量所得物理量有r1=________。2.待测电阻Rx的阻值约为20Ω,现要测量其阻值，实验室提供器材如下：A.电流表(量程150mA,内阻约为10Ω)B.电流表(量程20mA，内阻r2=30Ω)C.电压表(量程15V，内阻约为3000Ω)D.定值电阻R0=100ΩE.滑动变阻器R1,最大阻值为5Ω,额定电流为1.0AF.滑动变阻器R2，最大阻值为5Ω,额定电流为0.5AG.电源E,电动势E=4V(内阻不计)H.电键S及导线若干(1)为了使电表调节范围较大，测量准确，测量时电表读数不得小于其量程的13，请从所给的器材中选择合适的实验器材_________(均用器材前对应的序号字母填写)；(2)根据你选择的实验器材，请你在虚线框内画出测量Rx的最佳实验电路图并标明元件符号；(3)待测电阻的表达式为Rx=______________。式中各符号的物理意义为_______________________________________________________________________。3.(2012·和平区一模)(15分)当小灯泡发光时其灯丝的电阻会随着发光亮度的变化而发生变化。某同学为研究这一现象，按照自己设计的实验电路测量小灯泡的电流I和电压U，得到如表所示的数据。I/A0.120.220.290.340.380.420.450.470.490.50U/V0.200.400.600.801.001.201.401.601.802.00(1)请你根据表中数据的特点，在虚线框中画出实验电路图。可用的器材有：电压表、电流表、滑动变阻器(变化范围0～10Ω)、电源、小灯泡、电键、导线若干。(2)在图示坐标纸上画出小灯泡的U-I曲线，并定性分析灯丝的电阻与小灯泡发光亮度的变化关系______。(3)如果将上面实验中使用的小灯泡接在电动势是1.5V，内阻是2.0Ω的电源两端，利用上面的U-I曲线可求出小灯泡的实际功率是__________W，电源效率为_________。4.(13分)为了测量一节干电池的电动势和内阻，某实验小组按图甲所示的电路图连好实验电路，合上开关，电流表和电压表的读数正常，当将滑动变阻器的滑片由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数接近1.5V且几乎不变，直到当滑片滑至临近B端时电压表的示数急剧变化，这种情况读出的电压值、电流值在U-I坐标轴上分布不均匀，出现上述情况的原因是_________________，改进方法是_________________。改进后，测出几组电流、电压的数值，并画出如图乙所示的图象，由图象可知，这个电池的电动势为E=______V，内阻r=_______Ω。5.(2012·丹东一模)(13分)小灯泡灯丝的电阻会随温度的升高而变大，因而引起功率变化。一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材有：电压表(0～3V，约3kΩ)，电流表(0～0.6A，约0.1Ω)，电池，开关，滑动变阻器，待测小灯泡,导线若干。实验时，要求小灯泡两端电压从0逐渐增大到额定电压。(1)在虚线框内画出实验电路图。(2)根据实验测得数据描绘出如图所示的U-I图象，小灯泡电压随电流变化曲线，由此可知，小灯泡电阻R随温度T的关系是__________。(3)如果一电池的电动势为2V，内阻为2.5Ω。请你根据上述实验的结果，确定小灯泡接在该电池的两端，小灯泡的实际功率是___________W。6.(2012·北京高考)(20分)在“测定金属的电阻率”实验中，所用测量仪器均已校准。待测金属丝接入电路部分的长度约为50cm。(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数应为___________mm(该值接近多次测量的平均值)(2)用伏安法测金属丝的电阻Rx。实验所用器材为：电池组(电动势3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0～20Ω,额定电流2A)、开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600...
