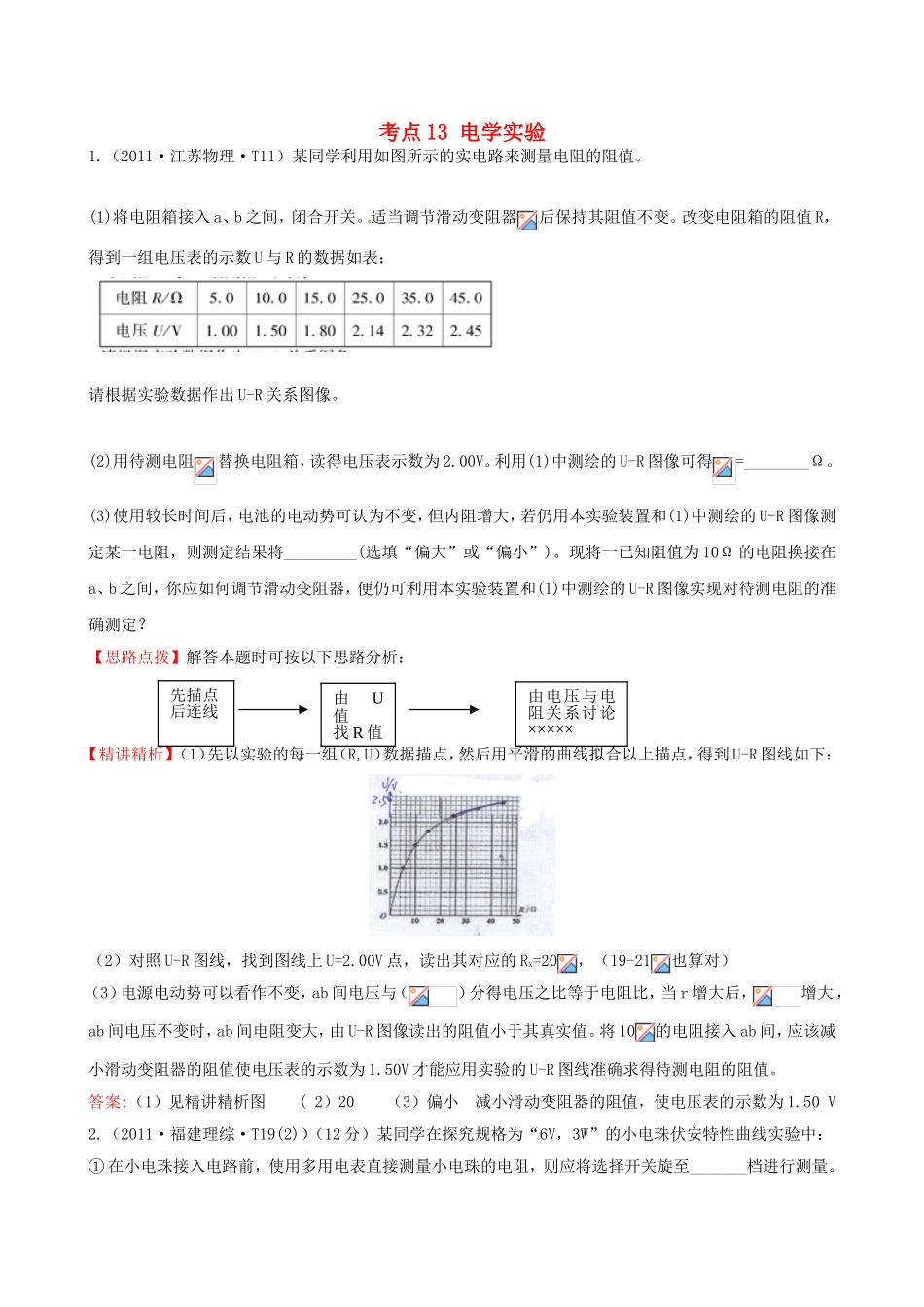

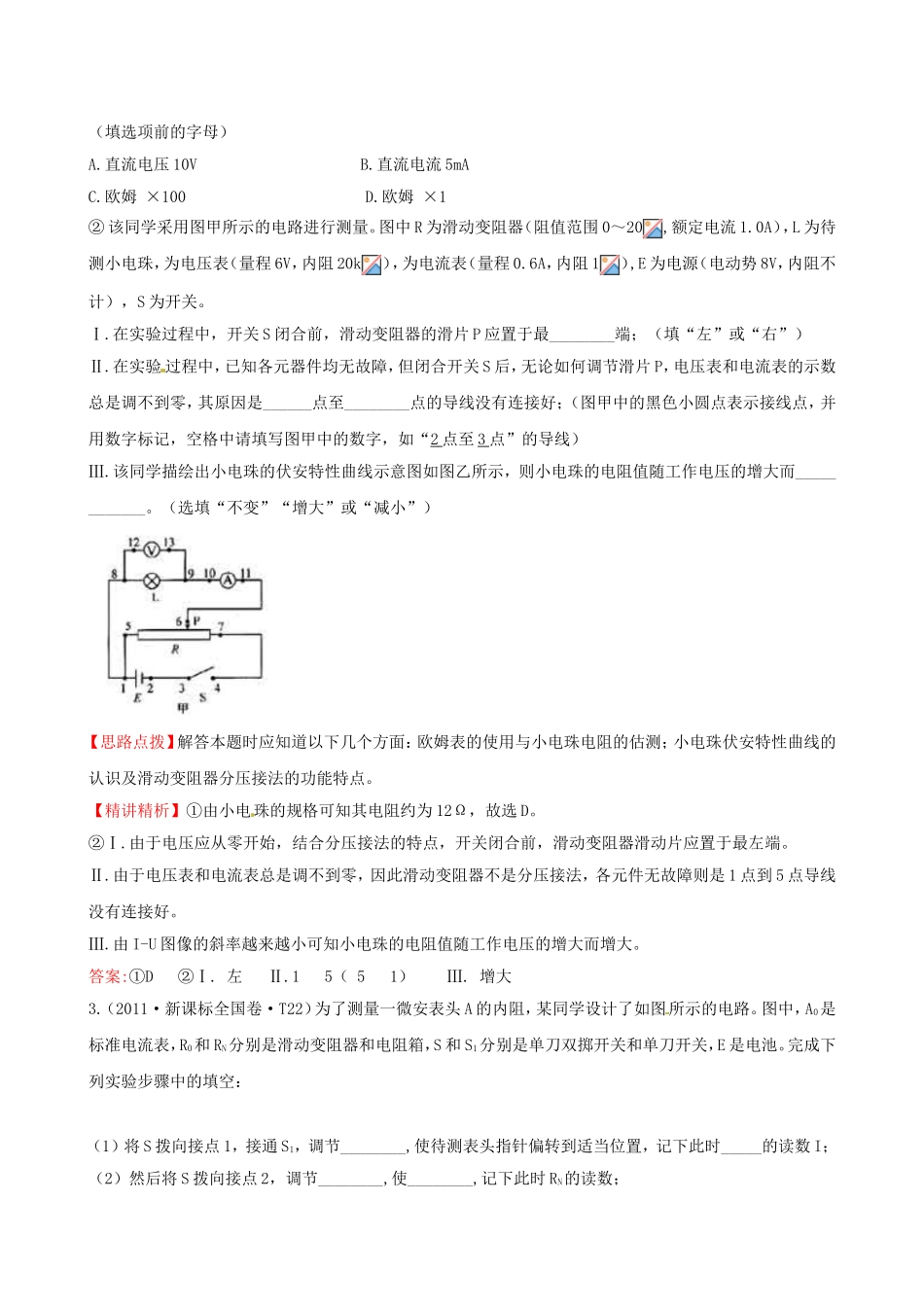

考点13电学实验1.（2011·江苏物理·T11）某同学利用如图所示的实电路来测量电阻的阻值。(1)将电阻箱接入a、b之间，闭合开关。适当调节滑动变阻器后保持其阻值不变。改变电阻箱的阻值R，得到一组电压表的示数U与R的数据如表：请根据实验数据作出U-R关系图像。(2)用待测电阻替换电阻箱，读得电压表示数为2.00V。利用(1)中测绘的U-R图像可得=________Ω。(3)使用较长时间后，电池的电动势可认为不变，但内阻增大，若仍用本实验装置和(1)中测绘的U-R图像测定某一电阻，则测定结果将_________(选填“偏大”或“偏小”)。现将一已知阻值为10Ω的电阻换接在a、b之间，你应如何调节滑动变阻器，便仍可利用本实验装置和(1)中测绘的U-R图像实现对待测电阻的准确测定？【思路点拨】解答本题时可按以下思路分析：【精讲精析】（1）先以实验的每一组（R,U）数据描点，然后用平滑的曲线拟合以上描点，得到U-R图线如下：（2）对照U-R图线，找到图线上U=2.00V点，读出其对应的Rx=20，（19-21也算对）（3）电源电动势可以看作不变，ab间电压与（）分得电压之比等于电阻比，当r增大后，增大，ab间电压不变时，ab间电阻变大，由U-R图像读出的阻值小于其真实值。将10的电阻接入ab间，应该减小滑动变阻器的阻值使电压表的示数为1.50V才能应用实验的U-R图线准确求得待测电阻的阻值。答案:（1）见精讲精析图(2）20（3）偏小减小滑动变阻器的阻值，使电压表的示数为1.50V2.（2011·福建理综·T19(2)）（12分）某同学在探究规格为“6V，3W”的小电珠伏安特性曲线实验中：①在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______档进行测量。先描点后连线由U值找R值由电压与电阻关系讨论×××××（填选项前的字母）A.直流电压10VB.直流电流5mAC.欧姆×100D.欧姆×1②该同学采用图甲所示的电路进行测量。图中R为滑动变阻器（阻值范围0～20,额定电流1.0A），L为待测小电珠，为电压表（量程6V，内阻20k），为电流表（量程0.6A，内阻1）,E为电源（电动势8V，内阻不计），S为开关。Ⅰ.在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最________端；（填“左”或“右”）Ⅱ.在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是______点至________点的导线没有连接好；（图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“2点至3点”的导线）Ⅲ.该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而____________。（选填“不变”“增大”或“减小”）【思路点拨】解答本题时应知道以下几个方面：欧姆表的使用与小电珠电阻的估测；小电珠伏安特性曲线的认识及滑动变阻器分压接法的功能特点。【精讲精析】①由小电珠的规格可知其电阻约为12Ω，故选D。②Ⅰ.由于电压应从零开始，结合分压接法的特点，开关闭合前，滑动变阻器滑动片应置于最左端。Ⅱ.由于电压表和电流表总是调不到零，因此滑动变阻器不是分压接法，各元件无故障则是1点到5点导线没有连接好。Ⅲ.由I-U图像的斜率越来越小可知小电珠的电阻值随工作电压的增大而增大。答案:①D②Ⅰ.左Ⅱ.15（51）Ⅲ.增大3.（2011·新课标全国卷·T22）为了测量一微安表头A的内阻，某同学设计了如图所示的电路。图中，A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。完成下列实验步骤中的填空：（1）将S拨向接点1，接通S1，调节________,使待测表头指针偏转到适当位置，记下此时_____的读数I；（2）然后将S拨向接点2，调节________,使________,记下此时RN的读数；（3）多次重复上述过程，计算RN读数的________,此即为待测微安表头内阻的测量值。【思路点拨】解答本题时可按以下思路分析：一个直流电阻电路中，若其中的一个电阻被另一电阻代替而电路的电流未变化，则这两个电阻相等，解答本题用电阻替代法。【精讲精析】（1）将S拨向接点1，接通S1，通过调节滑动变阻器R0，使待测表头指针偏转到适当位置，记下此时A0（或标准电流表）的读数I；（2）然后将S...
