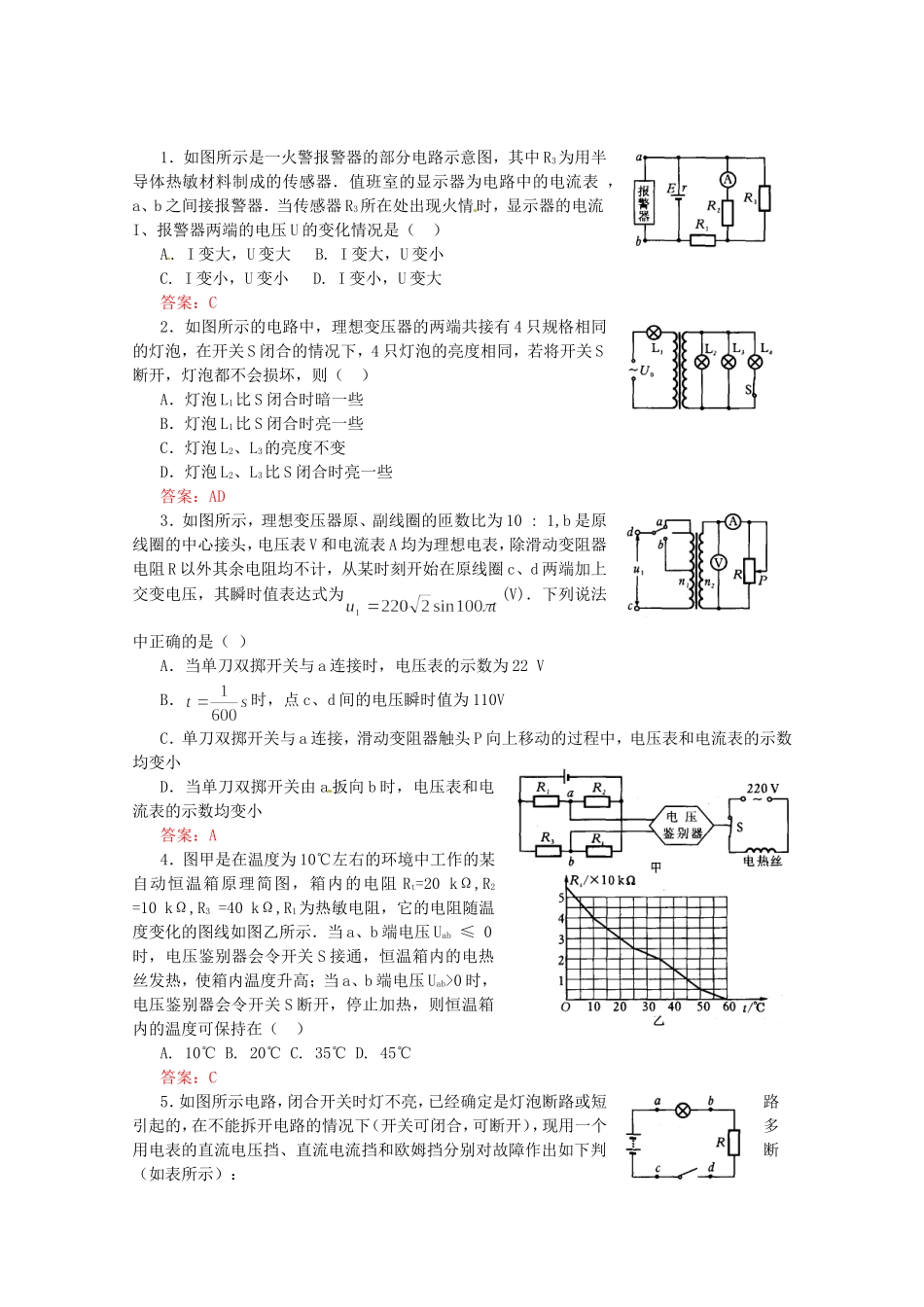

1．如图所示是一火警报警器的部分电路示意图，其中R3为用半导体热敏材料制成的传感器．值班室的显示器为电路中的电流表，a、b之间接报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A.I变大，U变大B.I变大，U变小C.I变小，U变小D.I变小，U变大答案：C2．如图所示的电路中，理想变压器的两端共接有4只规格相同的灯泡，在开关S闭合的情况下，4只灯泡的亮度相同，若将开关S断开，灯泡都不会损坏，则（）A．灯泡L1比S闭合时暗一些B．灯泡L1比S闭合时亮一些C．灯泡L2、L3的亮度不变D．灯泡L2、L3比S闭合时亮一些答案：AD3．如图所示，理想变压器原、副线圈的匝数比为10:1,b是原线圈的中心接头，电压表V和电流表A均为理想电表，除滑动变阻器电阻R以外其余电阻均不计，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为(V)．下列说法中正确的是（）A．当单刀双掷开关与a连接时，电压表的示数为22VB．时，点c、d间的电压瞬时值为110VC．单刀双掷开关与a连接，滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小答案：A4．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻Rt=20kΩ,R2=10kΩ,R3=40kΩ,R1为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压Uab≤0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压Uab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A.10℃B.20℃C.35℃D.45℃答案：C5．如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障作出如下判断（如表所示）：以上判断，正确的是（）A．只有1、2对B．只有3、4对C．只有1、2、4对D.全对答案：C6．如图所示，ef、gh为两水平放置相互平行的金属导轨,ab、cd为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是（）A．如果下端是N极，两棒向外运动，如果下端是S极，两棒相向靠近B．如果下端是S极，两棒向外运动，如果下端是N极，两棒相向靠近C．不管下端是何极性，两棒均向外相互远离D．不管下端是何极性，两棒均相互靠近答案：D7．如图49所示，一带电粒子以水平速度v0(v0W2B．一定是W1＝W2C．一定是W1＜W2D．可能是W1W2答案：A8．我国北京正负电子对撞机的储存环是周长为240cm的近似圆形轨道．当环中的电流为10mA时（设电子的速度是3×107m/s)，则在整个环中运行的电子数目为（电子电量e=1.60×10-19C)（）A.5×1010B.5×1011C.1×102D.1×104答案：B9．一个带电小球从空中的a点运动到b点的过程中，重力做功3J，克服空气阻力做功0.5J，则下列说法正确的是（）A．小球在a点的重力势能比在b点大3JB．小球在a点的电势能比在b点小1JC．小球在a点的动能比在b点小3.5JD．小球在a点的机械能比在b点大0.51答案：AC10．如图所示，竖直面内的虚线上方是一匀强磁场B,从虚线下方竖直上抛一正方形线圈，线圈越过虚线进入磁场，最后又落回到原处，运动过程中线圈平面保持在竖直面内，不计空气阻力，则（）A．上升过程克服磁场力做的功大于下降过程克服磁场力做的功B．上升过程克服磁场力做的功等于下降过程克服磁场力做的功C．上升过程克服重力做功的平均功率大于下降过程中重力的平均功率D．上升过程克服重力做功的平均功率等于下降过程中重力的平均功率答案：AC11．一质量为m的金属杆ab，以一定的初速度v0从一光滑平行金属...
