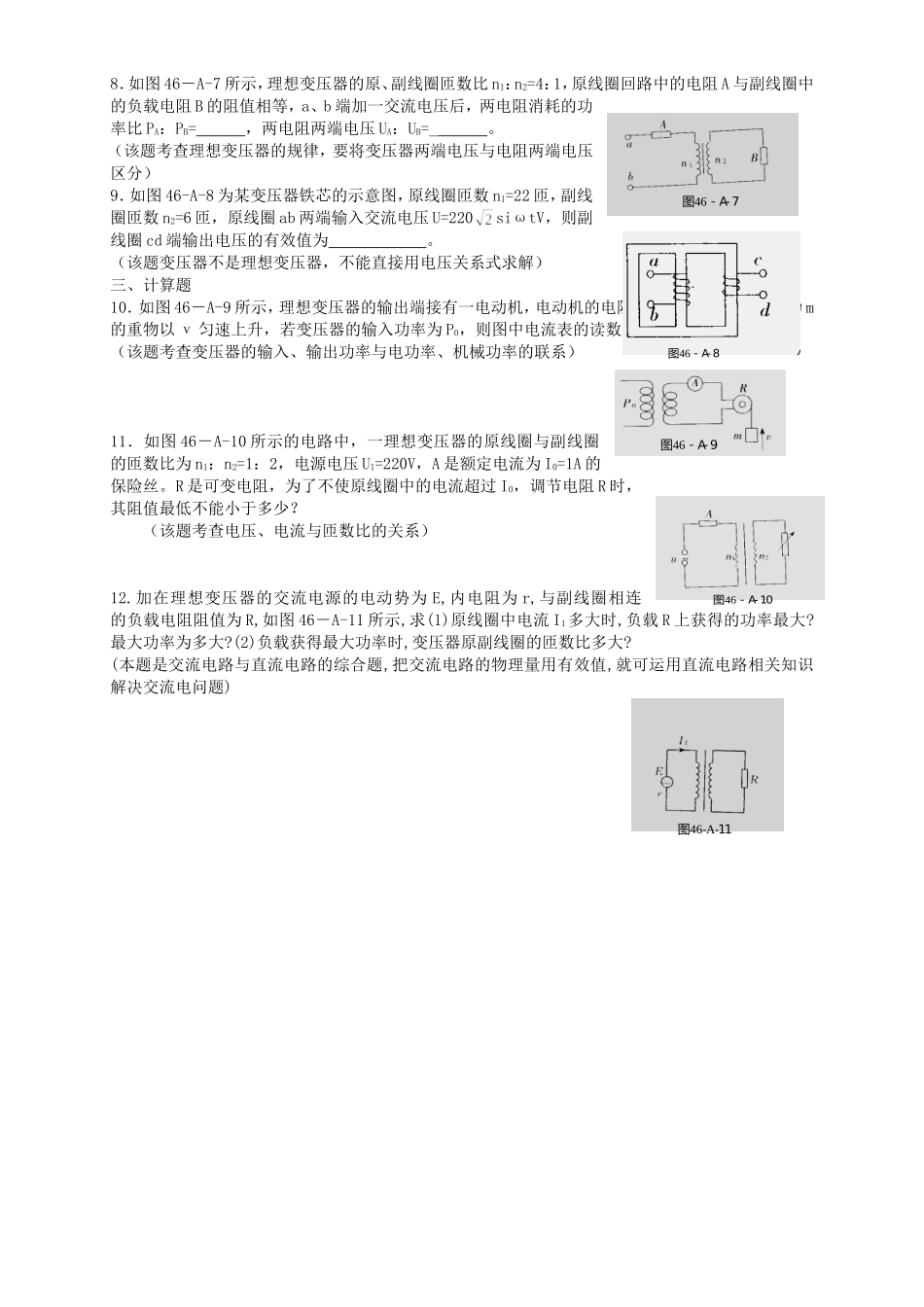

一选择题1．理想变压器向负载R供电时，在如下情况中将使变压器输入电功率增加（）A．减小负载电阻R，其他条件不变B．增加原线圈匝数，其它条件不变C．增加副线圈匝数，其它条件不变D.增加原线圈两端的输入电压，其它条件不变（该题考查P入=P出=，U1/U2=n1/n2）2．如图46－A-3所示两电路中，当a、b两端与e、f两端分别加上220V的交流电压时测得c、d与g、h间的电压均为110V，若分别在c、d与g、h两端加上110V的交流电压，则在a、b与e、f间的电压分别为（）A220V，220VB220V，110VC110V，110VD220V，0（该题考查变压器与滑动变阻器在改变电压上的区别）3.如图46-A-4所示是一理想变压器的电路图，若初级回路A、B两端接交流电压U时，四个相同的灯泡均正常发光，则原副线圈匝数比为（该题采用电流求匝数比较为方便）（）A、4:1B、2:1C、1:3D、3:14．如图46－A-5所示，用理想变压器给负载供电，变压器输入电压不变，变压器降压后用总电阻为R的输电线对用电器供电，设两盏灯泡的电阻相同，且都在发光，若将滑动变阻器的触头P向N端滑动，会出现的现象是（）AA的示数变大，灯泡L1、L2均变暗BA的示数变小，灯泡L1、L2均变暗CA的示数变大，灯泡L1变亮、L2变暗DA的示数不变，灯泡L1变暗、L2变亮（该题考查理想变压器的动态变化）5．如图46-A-6所示，接在理想变压器中的四个灯泡完全相同，而且全部正常发光，则三个线圈的匝数比n1：n2：n3为（）A1：2：3B1：2：1C3：2：1D2：1：3（该题考查多个副线圈电流、电压与匝数比的关系）6．某输电线的电阻共计1Ω，输送的功率为100Kw，如果用10KV的高压输电（）A输电线上产生的热功率为10wB输电线上的电流为104AC输电线中的电压损失为10VD输电线中的电流损失为10A（该题考查远距离输电线路上的电流，电压损失和功率损耗）7．某交流电路中，有一正在工作的变压器其原、副线圈匝数分别为n1=600匝，n2=120匝，电源电压U1=220V，原线圈中串有一个0.2A的保险丝，为保证保险丝不被烧坏，则（）A负载功率不能超过44wB副线圈电流最大值不能超过1AC副线圈电流有效值不能超过1AD副线圈电流有效值不能超过0.2A（保险丝的额定电流指有效值）二、填空题46A-3图－46A-4图－46A-5图－46A-6图－8．如图46－A-7所示，理想变压器的原、副线圈匝数比n1：n2=4：1，原线圈回路中的电阻A与副线圈中的负载电阻B的阻值相等，a、b端加一交流电压后，两电阻消耗的功率比PA：PB=，两电阻两端电压UA：UB=。（该题考查理想变压器的规律，要将变压器两端电压与电阻两端电压区分）9．如图46-A-8为某变压器铁芯的示意图，原线圈匝数n1=22匝，副线圈匝数n2=6匝，原线圈ab两端输入交流电压U=220siωtV，则副线圈cd端输出电压的有效值为。（该题变压器不是理想变压器，不能直接用电压关系式求解）三、计算题10．如图46－A-9所示，理想变压器的输出端接有一电动机，电动机的电阻R，电动机带动一质量为m的重物以ν匀速上升，若变压器的输入功率为P0，则图中电流表的读数应等于多少？（该题考查变压器的输入、输出功率与电功率、机械功率的联系）11．如图46－A-10所示的电路中，一理想变压器的原线圈与副线圈的匝数比为n1：n2=1：2，电源电压U1=220V，A是额定电流为I0=1A的保险丝。R是可变电阻，为了不使原线圈中的电流超过I0，调节电阻R时，其阻值最低不能小于多少？（该题考查电压、电流与匝数比的关系）12.加在理想变压器的交流电源的电动势为E,内电阻为r,与副线圈相连的负载电阻阻值为R,如图46－A-11所示,求(1)原线圈中电流I1多大时,负载R上获得的功率最大?最大功率为多大?(2)负载获得最大功率时,变压器原副线圈的匝数比多大?(本题是交流电路与直流电路的综合题,把交流电路的物理量用有效值,就可运用直流电路相关知识解决交流电问题)46A-7图－46A-8图－46A-9图－46A-10图－46-A-11图
