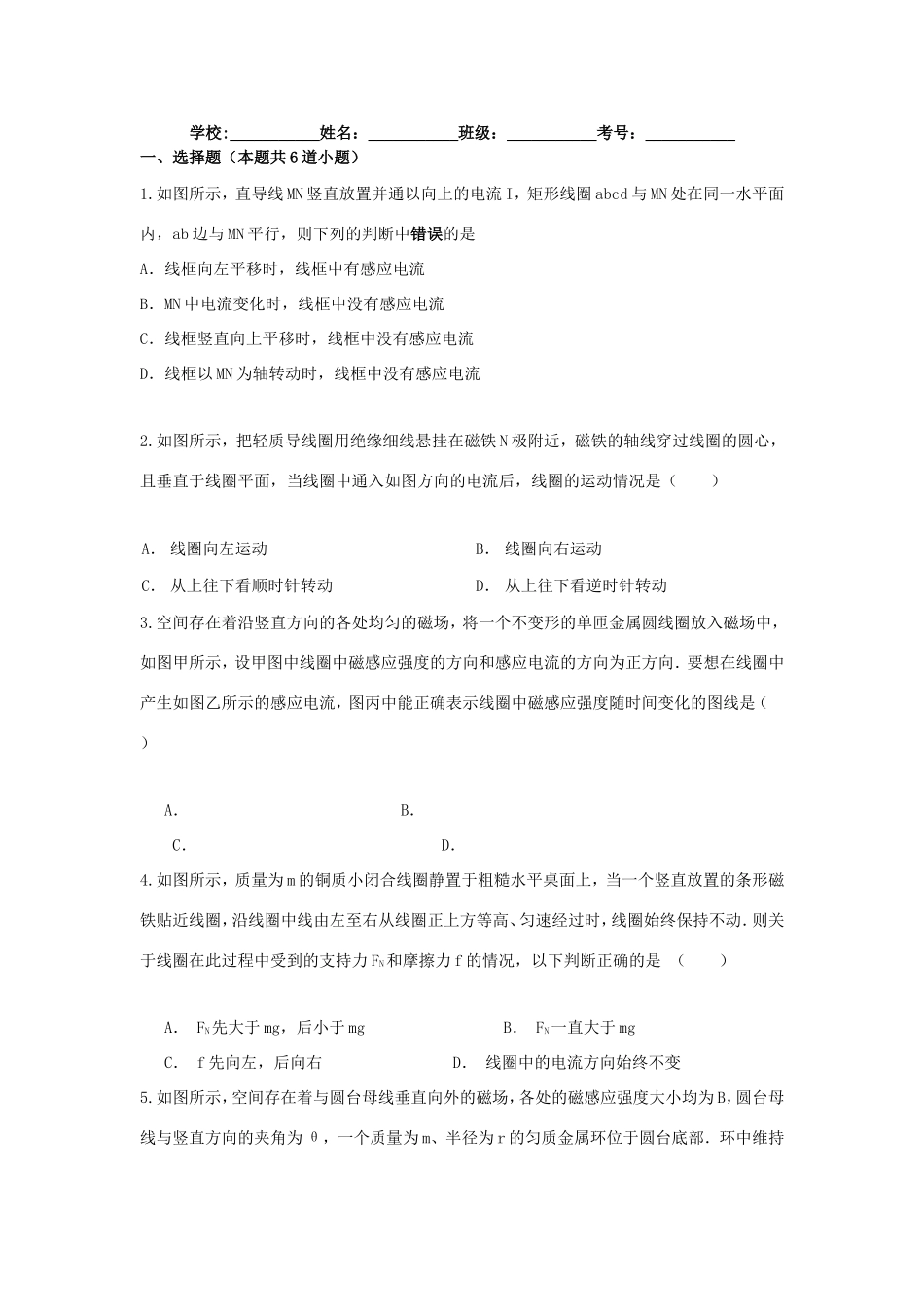

学校:___________姓名：___________班级：___________考号：___________一、选择题（本题共6道小题）1.如图所示，直导线MN竖直放置并通以向上的电流I，矩形线圈abcd与MN处在同一水平面内，ab边与MN平行，则下列的判断中错误的是A．线框向左平移时，线框中有感应电流B．MN中电流变化时，线框中没有感应电流C．线框竖直向上平移时，线框中没有感应电流D．线框以MN为轴转动时，线框中没有感应电流2.如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心，且垂直于线圈平面，当线圈中通入如图方向的电流后，线圈的运动情况是（）A．线圈向左运动B．线圈向右运动C．从上往下看顺时针转动D．从上往下看逆时针转动3.空间存在着沿竖直方向的各处均匀的磁场，将一个不变形的单匝金属圆线圈放入磁场中，如图甲所示，设甲图中线圈中磁感应强度的方向和感应电流的方向为正方向．要想在线圈中产生如图乙所示的感应电流，图丙中能正确表示线圈中磁感应强度随时间变化的图线是（）A．B．C．D．4.如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上，当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力FN和摩擦力f的情况，以下判断正确的是（）A．FN先大于mg，后小于mgB．FN一直大于mgC．f先向左，后向右D．线圈中的电流方向始终不变5.如图所示，空间存在着与圆台母线垂直向外的磁场，各处的磁感应强度大小均为B，圆台母线与竖直方向的夹角为θ，一个质量为m、半径为r的匀质金属环位于圆台底部．环中维持恒定的电流I不变，圆环由静止向上运动，经过时间t后撤去该恒定电流并保持圆环闭合，圆环全程上升的最大高度为H．已知重力加速度为g，磁场的范围足够大．在圆环向上运动的过程中，下列说法正确的是（）A．在时间t内安培力对圆环做功为mgHB．圆环先做匀加速运动后做匀减速运动C．圆环运动的最大速度为﹣gtD．圆环先有收缩后有扩张的趋势6.今将同一根条形磁铁缓慢地或迅速地全部插入一闭合线圈中，试比较在上述两过程中，相同的物理量是（）A．磁通量的变化量B．外力所做的功C．感应电动势的平均值D．通过线圈导线横截面的电量二、实验题（本题共2道小题）7.下图是做探究电磁感应的产生条件实验的器材及示意图。①在图中用实线代替导线把它们连成实验电路。②由哪些操作可以使电流表的指针发生偏转Ⅰ________________________________________Ⅱ________________________________________③假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向_______偏转。（“左”、“右”）8.在探究磁场产生电流的条件时，做了下面实验（下右图）：由线圈，电流表构成的闭合回路。条形磁铁提供磁场。请填写观察到现象:（8分）由这个实验可以得出磁场产生电流的条件是：。三、计算题（本题共3道小题）9.如图1所示，两根足够长的平行金属导轨MN、PQ相距为L，导轨平面与水平面夹角为，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m，导轨处于匀强磁场中，磁场的方向垂直于导轨平面斜向上，磁感应强度大小为B，金属导轨的上端与开关S、定值电阻R1和电阻箱R2相连。不计一切摩擦，不计导轨、金属棒的电阻，重力加速度为g，现闭合开关S，将金属棒由静止释放。（1）判断金属棒ab中电流的方向；（2）若电阻箱R2接入电路的阻值为R2=2R1，当金属棒下降高度为h时，速度为v，求此过程中定值电阻R1上产生的焦耳热Q1；（3）当B=0．40T，L=0．50m，37°时，金属棒能达到的最大速度vm随电阻箱R2阻值的变化关系如图2所示。取g=10m/s2，sin37°=0．60，cos37°=0．80。求定值电阻的阻值R1和金属棒的质量m。10.（08年南京市质检）（10分）如图（a），面积S=0.2m2的线圈，匝数n=630匝，总电阻r=1.0Ω，线圈处在变化的磁场中，磁感应强度B随时间t按图（b）所示规律变化，方向垂直线圈平面。图（a）中传感器可看成一个纯电阻R，并标有“3V、0.9W”，滑动变阻器R0上标有“10Ω、1A”，试回答下列问题：（1）设磁场垂直纸面向外为正方向...
