（江苏专用）高三物理解析分项汇编 专题08 恒定电流（含解析）新人教版VIP免费

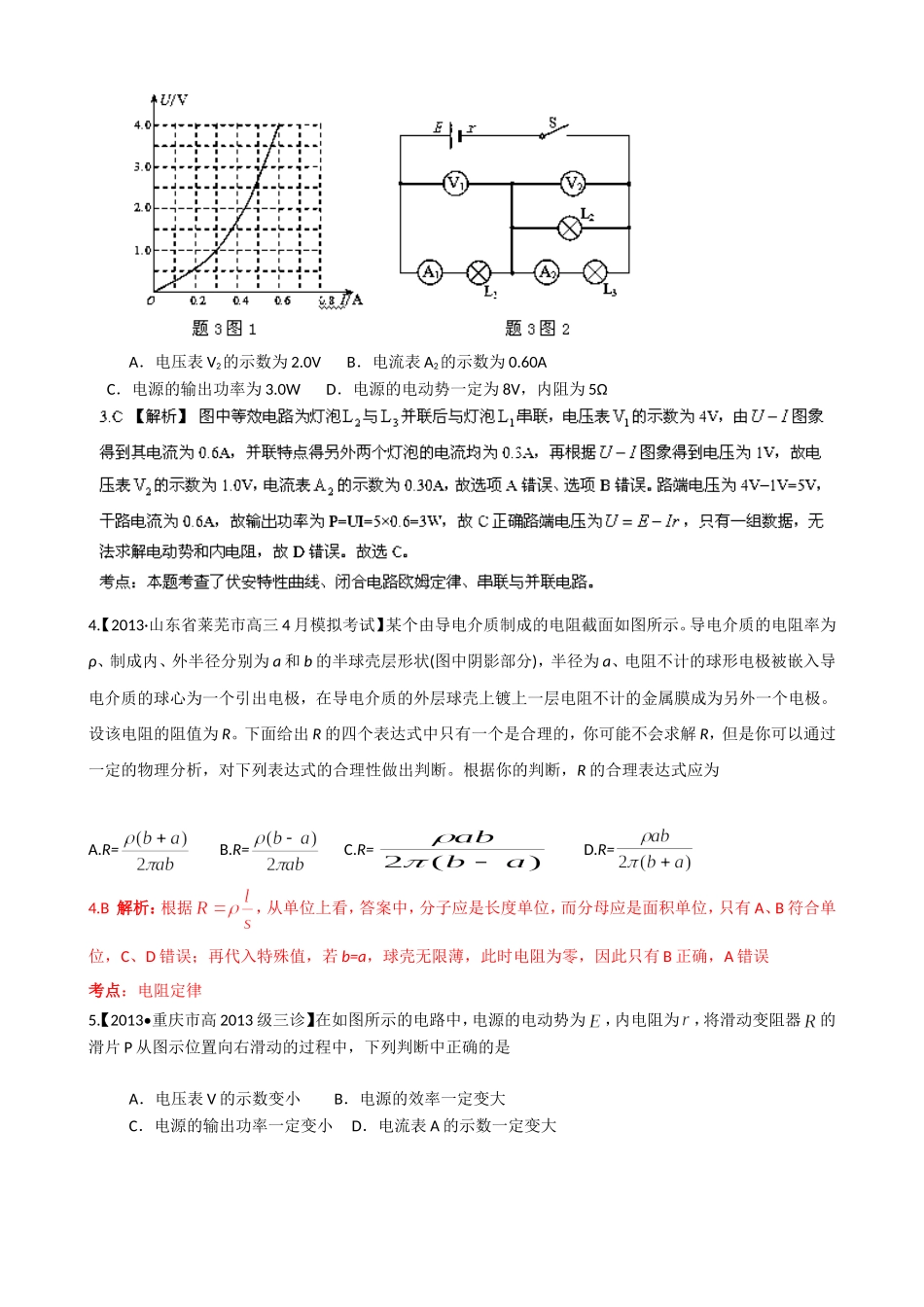

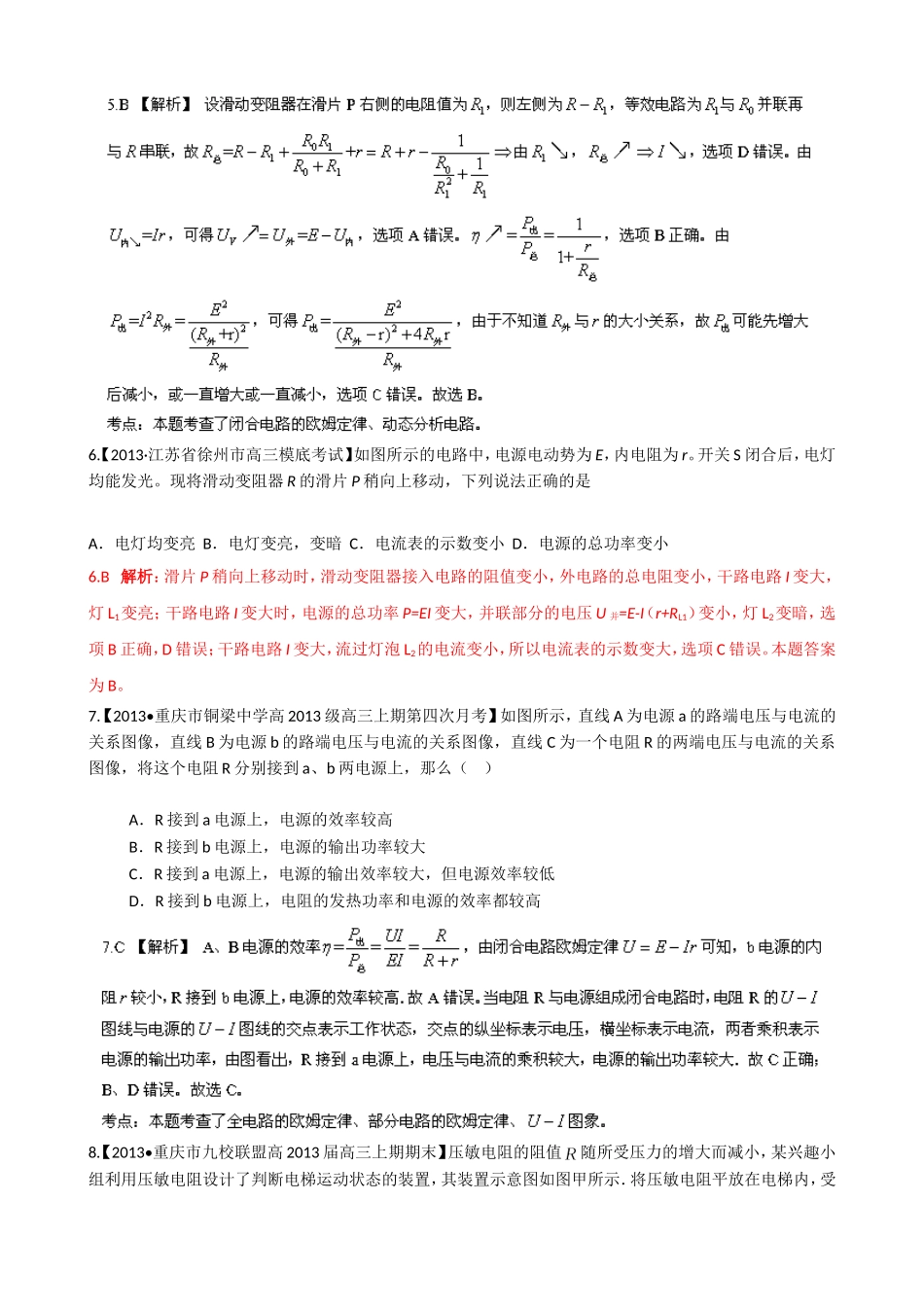

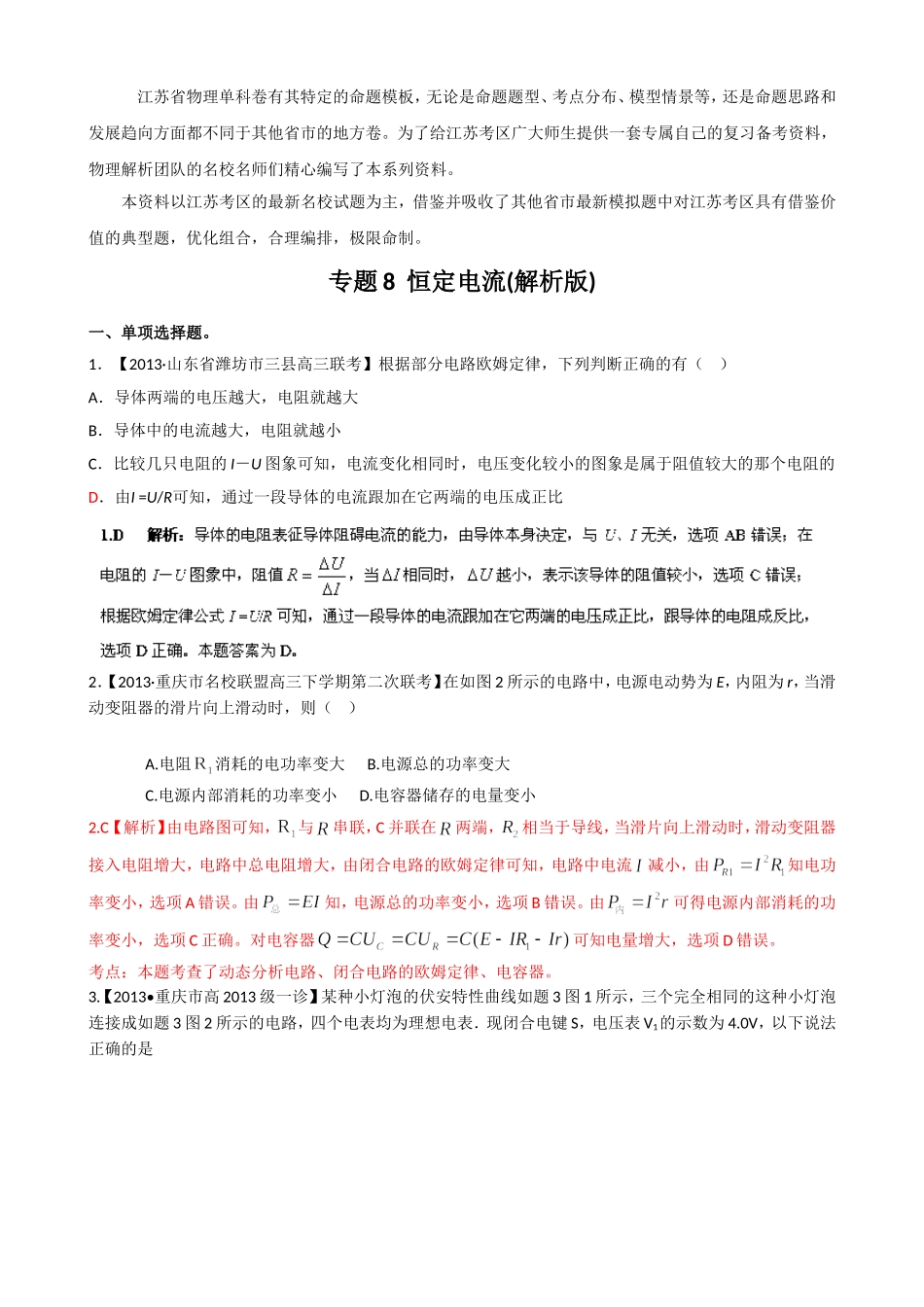

江苏省物理单科卷有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。为了给江苏考区广大师生提供一套专属自己的复习备考资料，物理解析团队的名校名师们精心编写了本系列资料。本资料以江苏考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对江苏考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。专题8恒定电流(解析版)一、单项选择题。1．【2013·山东省潍坊市三县高三联考】根据部分电路欧姆定律，下列判断正确的有（）A．导体两端的电压越大，电阻就越大B．导体中的电流越大，电阻就越小C．比较几只电阻的I－U图象可知，电流变化相同时，电压变化较小的图象是属于阻值较大的那个电阻的D．由I=U/R可知，通过一段导体的电流跟加在它两端的电压成正比2．【2013·重庆市名校联盟高三下学期第二次联考】在如图2所示的电路中，电源电动势为E，内阻为r，当滑动变阻器的滑片向上滑动时，则（）A.电阻消耗的电功率变大B.电源总的功率变大C.电源内部消耗的功率变小D.电容器储存的电量变小2.C【解析】由电路图可知，与串联，C并联在两端，相当于导线，当滑片向上滑动时，滑动变阻器接入电阻增大，电路中总电阻增大，由闭合电路的欧姆定律可知，电路中电流减小，由知电功率变小，选项A错误。由知，电源总的功率变小，选项B错误。由可得电源内部消耗的功率变小，选项C正确。对电容器可知电量增大，选项D错误。考点：本题考查了动态分析电路、闭合电路的欧姆定律、电容器。3.【2013•重庆市高2013级一诊】某种小灯泡的伏安特性曲线如题3图1所示，三个完全相同的这种小灯泡连接成如题3图2所示的电路，四个电表均为理想电表．现闭合电键S，电压表V1的示数为4.0V，以下说法正确的是A．电压表V2的示数为2.0VB．电流表A2的示数为0.60AC．电源的输出功率为3.0WD．电源的电动势一定为8V，内阻为5Ω4.【2013·山东省莱芜市高三4月模拟考试】某个由导电介质制成的电阻截面如图所示。导电介质的电阻率为ρ、制成内、外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极。设该电阻的阻值为R。下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，R的合理表达式应为A.R=B.R=C.R=D.R=4.B解析：根据，从单位上看，答案中，分子应是长度单位，而分母应是面积单位，只有A、B符合单位，C、D错误；再代入特殊值，若b=a，球壳无限薄，此时电阻为零，因此只有B正确，A错误考点：电阻定律5.【2013•重庆市高2013级三诊】在如图所示的电路中，电源的电动势为，内电阻为，将滑动变阻器的滑片P从图示位置向右滑动的过程中，下列判断中正确的是A．电压表V的示数变小B．电源的效率一定变大C．电源的输出功率一定变小D．电流表A的示数一定变大6.【2013·江苏省徐州市高三模底考试】如图所示的电路中，电源电动势为E，内电阻为r。开关S闭合后，电灯均能发光。现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是A．电灯均变亮B．电灯变亮，变暗C．电流表的示数变小D．电源的总功率变小6.B解析：滑片P稍向上移动时，滑动变阻器接入电路的阻值变小，外电路的总电阻变小，干路电路I变大，灯L1变亮；干路电路I变大时，电源的总功率P=EI变大，并联部分的电压U并=E-I（r+RL1）变小，灯L2变暗，选项B正确，D错误；干路电路I变大，流过灯泡L2的电流变小，所以电流表的示数变大，选项C错误。本题答案为B。7.【2013•重庆市铜梁中学高2013级高三上期第四次月考】如图所示，直线A为电源a的路端电压与电流的关系图像，直线B为电源b的路端电压与电流的关系图像，直线C为一个电阻R的两端电压与电流的关系图像，将这个电阻R分别接到a、b两电源上，那么（）A．R接到a电源上，电源的效率较高B．R接到b电源上，电源的输出功率较大C．R接到a电源上，电源的输出效率较大，但电源效率较低D．R接到b电源上，电阻的发热功率和电源的效率都较...
