建筑结构选型-配同济版书VIP免费

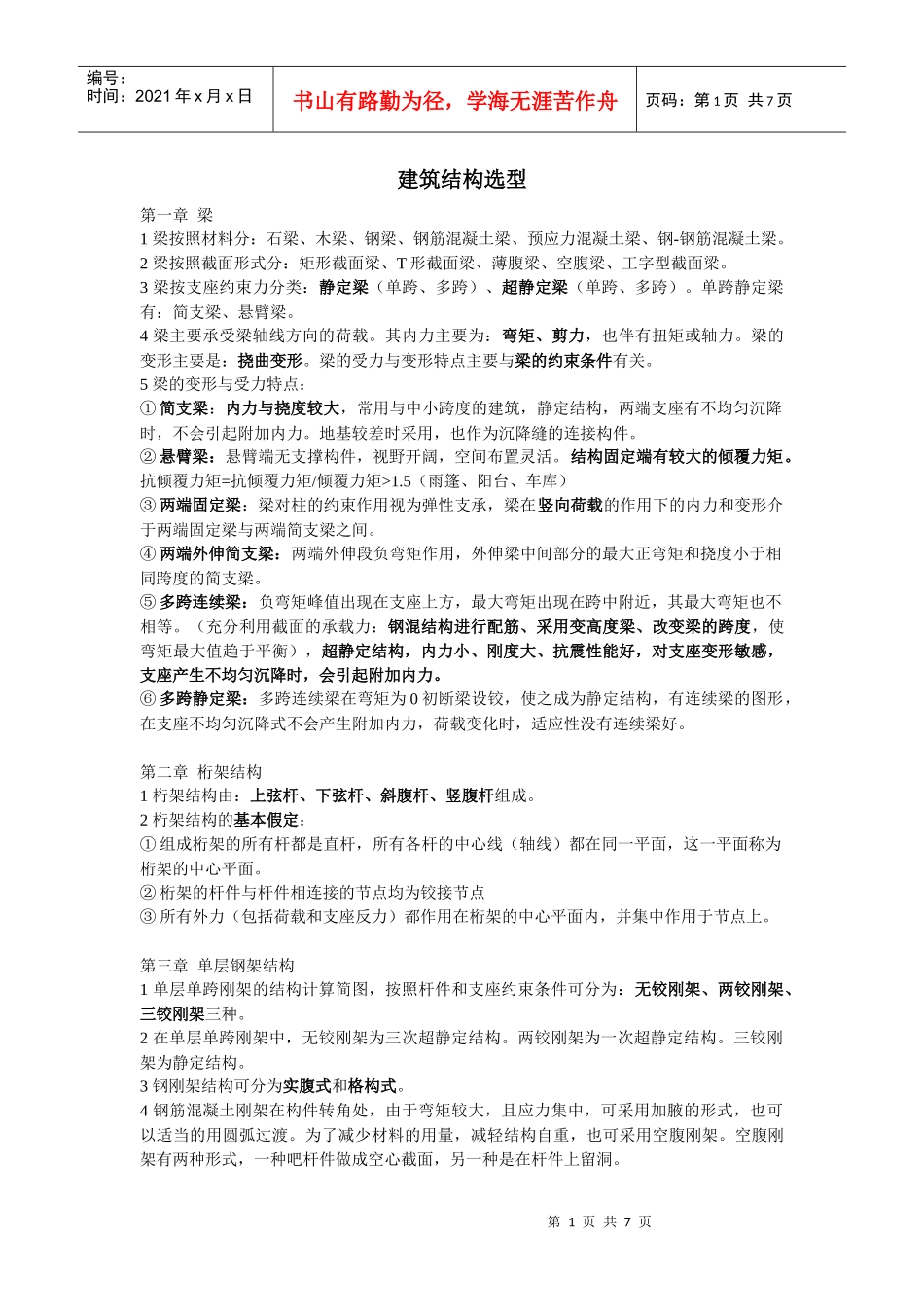

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页建筑结构选型第一章梁1梁按照材料分：石梁、木梁、钢梁、钢筋混凝土梁、预应力混凝土梁、钢-钢筋混凝土梁。2梁按照截面形式分：矩形截面梁、T形截面梁、薄腹梁、空腹梁、工字型截面梁。3梁按支座约束力分类：静定梁（单跨、多跨）、超静定梁（单跨、多跨）。单跨静定梁有：简支梁、悬臂梁。4梁主要承受梁轴线方向的荷载。其内力主要为：弯矩、剪力，也伴有扭矩或轴力。梁的变形主要是：挠曲变形。梁的受力与变形特点主要与梁的约束条件有关。5梁的变形与受力特点：①简支梁：内力与挠度较大，常用与中小跨度的建筑，静定结构，两端支座有不均匀沉降时，不会引起附加内力。地基较差时采用，也作为沉降缝的连接构件。②悬臂梁：悬臂端无支撑构件，视野开阔，空间布置灵活。结构固定端有较大的倾覆力矩。抗倾覆力矩=抗倾覆力矩/倾覆力矩>1.5（雨篷、阳台、车库）③两端固定梁：梁对柱的约束作用视为弹性支承，梁在竖向荷载的作用下的内力和变形介于两端固定梁与两端简支梁之间。④两端外伸简支梁：两端外伸段负弯矩作用，外伸梁中间部分的最大正弯矩和挠度小于相同跨度的简支梁。⑤多跨连续梁：负弯矩峰值出现在支座上方，最大弯矩出现在跨中附近，其最大弯矩也不相等。（充分利用截面的承载力：钢混结构进行配筋、采用变高度梁、改变梁的跨度，使弯矩最大值趋于平衡），超静定结构，内力小、刚度大、抗震性能好，对支座变形敏感，支座产生不均匀沉降时，会引起附加内力。⑥多跨静定梁：多跨连续梁在弯矩为0初断梁设铰，使之成为静定结构，有连续梁的图形，在支座不均匀沉降式不会产生附加内力，荷载变化时，适应性没有连续梁好。第二章桁架结构1桁架结构由：上弦杆、下弦杆、斜腹杆、竖腹杆组成。2桁架结构的基本假定：①组成桁架的所有杆都是直杆，所有各杆的中心线（轴线）都在同一平面，这一平面称为桁架的中心平面。②桁架的杆件与杆件相连接的节点均为铰接节点③所有外力（包括荷载和支座反力）都作用在桁架的中心平面内，并集中作用于节点上。第三章单层钢架结构1单层单跨刚架的结构计算简图，按照杆件和支座约束条件可分为：无铰刚架、两铰刚架、三铰刚架三种。2在单层单跨刚架中，无铰刚架为三次超静定结构。两铰刚架为一次超静定结构。三铰刚架为静定结构。3钢刚架结构可分为实腹式和格构式。4钢筋混凝土刚架在构件转角处，由于弯矩较大，且应力集中，可采用加腋的形式，也可以适当的用圆弧过渡。为了减少材料的用量，减轻结构自重，也可采用空腹刚架。空腹刚架有两种形式，一种吧杆件做成空心截面，另一种是在杆件上留洞。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页第四章拱式结构1按结构支撑方式分类，拱可分为：三铰拱、两铰拱、无铰拱。2拱式的基本受力特点：①在竖向荷载的作用下拱脚支座内将产生水平推力。②在竖荷载作用下，拱脚水平推力的大小等于相同跨度简支梁在竖向荷载作用下所产生的相应于顶铰在截面上的弯矩除以拱的矢高。③当结构跨度与荷载条件一定时，拱脚水平推力与拱的矢高成反比。3拱的合理轴线：只要拱轴线的竖向坐标与相同跨度相同荷载作用下的简支梁弯矩值成比例，即可是拱截面内仅有轴力没有弯矩，满足这一条件的拱轴线称为合理拱轴线。4在沿水平方向均布的竖向荷载作用下，简支梁的弯矩图为一条抛物线，因此在竖向均布荷载作用下，合理拱轴线应为一条抛物线。5拱脚水平推力的四种平衡方式：①水平推力直接由拉杆承担②水平推力通过刚性水平结构传递给总拉杆③水平推力由竖向沉重结构承担④水平推力直接作用在基础上6钢筋混凝土拱可以做成折板拱、波形拱、网状筒拱、成为梁板合一的结构，以进一步节省材料，又可以达到较好的室内视觉效果。7拱的矢高应考虑建筑空间的使用、建筑造型、结构受力、屋面排水构造等的要求和合理性来确定。第五章薄壁空间结构1．在杆系结构中，梁主要受弯矩和剪力的作用2．壳体结构的强度和刚度主要是利用其几何形状的合理性，而不是以增大其结构截面尺寸取得的3．薄壳结构的曲面形...
