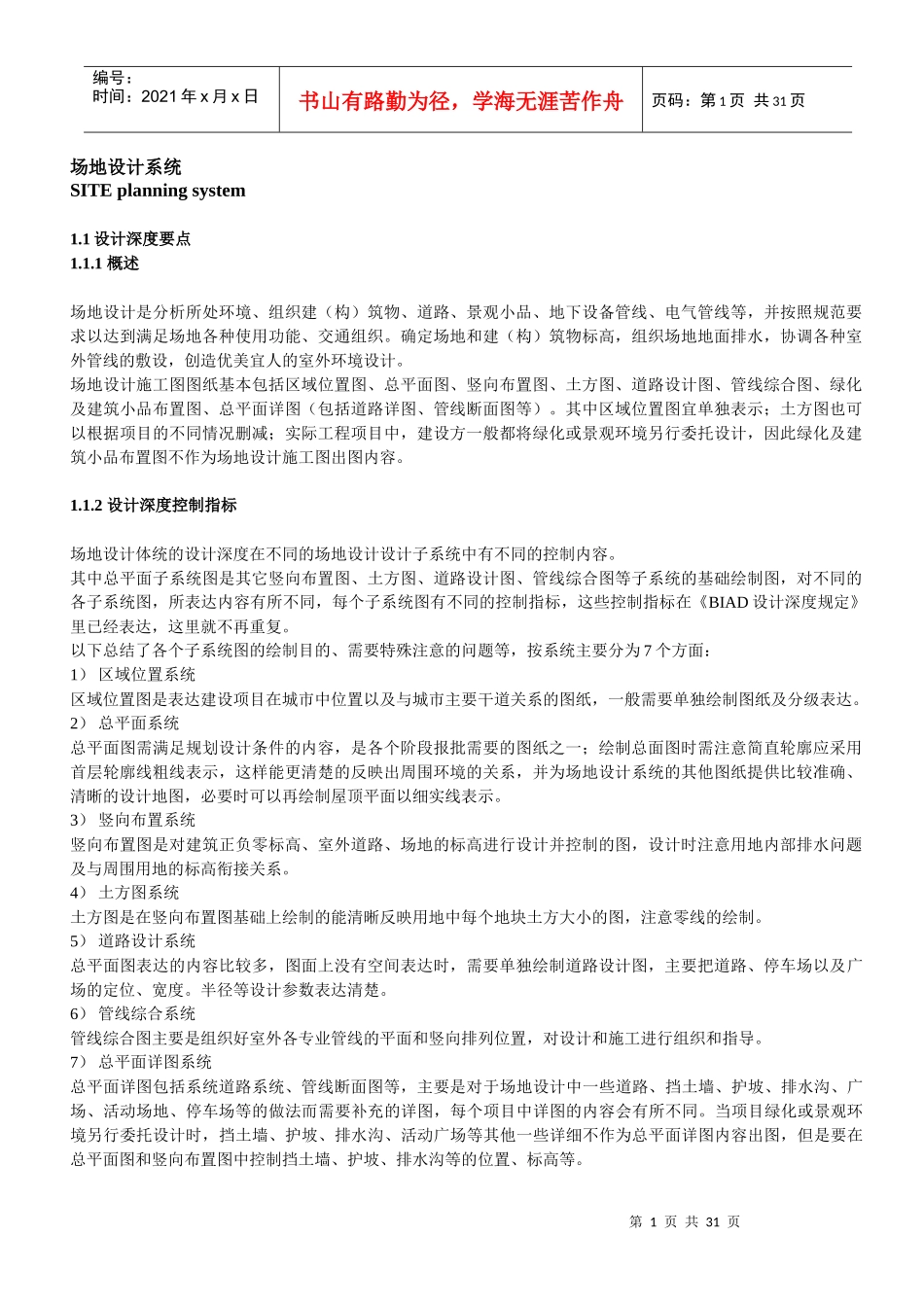

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页场地设计系统SITEplanningsystem1.1设计深度要点1.1.1概述场地设计是分析所处环境、组织建（构）筑物、道路、景观小品、地下设备管线、电气管线等，并按照规范要求以达到满足场地各种使用功能、交通组织。确定场地和建（构）筑物标高，组织场地地面排水，协调各种室外管线的敷设，创造优美宜人的室外环境设计。场地设计施工图图纸基本包括区域位置图、总平面图、竖向布置图、土方图、道路设计图、管线综合图、绿化及建筑小品布置图、总平面详图（包括道路详图、管线断面图等）。其中区域位置图宜单独表示；土方图也可以根据项目的不同情况删减；实际工程项目中，建设方一般都将绿化或景观环境另行委托设计，因此绿化及建筑小品布置图不作为场地设计施工图出图内容。1.1.2设计深度控制指标场地设计体统的设计深度在不同的场地设计设计子系统中有不同的控制内容。其中总平面子系统图是其它竖向布置图、土方图、道路设计图、管线综合图等子系统的基础绘制图，对不同的各子系统图，所表达内容有所不同，每个子系统图有不同的控制指标，这些控制指标在《BIAD设计深度规定》里已经表达，这里就不再重复。以下总结了各个子系统图的绘制目的、需要特殊注意的问题等，按系统主要分为7个方面：1）区域位置系统区域位置图是表达建设项目在城市中位置以及与城市主要干道关系的图纸，一般需要单独绘制图纸及分级表达。2）总平面系统总平面图需满足规划设计条件的内容，是各个阶段报批需要的图纸之一；绘制总面图时需注意简直轮廓应采用首层轮廓线粗线表示，这样能更清楚的反映出周围环境的关系，并为场地设计系统的其他图纸提供比较准确、清晰的设计地图，必要时可以再绘制屋顶平面以细实线表示。3）竖向布置系统竖向布置图是对建筑正负零标高、室外道路、场地的标高进行设计并控制的图，设计时注意用地内部排水问题及与周围用地的标高衔接关系。4）土方图系统土方图是在竖向布置图基础上绘制的能清晰反映用地中每个地块土方大小的图，注意零线的绘制。5）道路设计系统总平面图表达的内容比较多，图面上没有空间表达时，需要单独绘制道路设计图，主要把道路、停车场以及广场的定位、宽度。半径等设计参数表达清楚。6）管线综合系统管线综合图主要是组织好室外各专业管线的平面和竖向排列位置，对设计和施工进行组织和指导。7）总平面详图系统总平面详图包括系统道路系统、管线断面图等，主要是对于场地设计中一些道路、挡土墙、护坡、排水沟、广场、活动场地、停车场等的做法而需要补充的详图，每个项目中详图的内容会有所不同。当项目绿化或景观环境另行委托设计时，挡土墙、护坡、排水沟、活动广场等其他一些详细不作为总平面详图内容出图，但是要在总平面图和竖向布置图中控制挡土墙、护坡、排水沟等的位置、标高等。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页1.1.3设计文件构成每个子系统的设计文件一般包括：1）文字部分主要包括各子系统设计说明，经济技术指标表格。2）图样部分一般包括：区域位置图、总平面、竖向布置图、土方图、道路设计图、管线综合贴图、总平面详图，图上都会表达各系统图的图纸说明和图例。区域位置图一般在A1图纸上绘制。如果用地面积较大，总平面图、竖向布置图、土方图、道路设计图、管线综合图这几套图分别在A0图纸上以1：500或1：300的比例表达不完整时，可以将这些图纸分幅出图，分幅比例大于1：500，另外要用小于1：500合适比例的图纸将整个地块表达完整。1.1.4《BIAD设计深度规定》摘录：4.3.2总图系统1）以下为一般工程的基本图纸内容，如工程有特殊需要，还应再增加。1区域位置图建设基地在城市中的位置。标明所在区域及与主要城市干道的关系，非城市区域的建设项目标出距城市的方位及周边重要的标志物（如村镇、地理风貌等）。本图宜单独表示，当在总平面图中表示时，应保证合适的比例，以表达清楚。2总平面1：300，1：500，1：1000对于规划报审用总平面应按政府规划主管部门规定的比例（一般为1：500，1：10...
