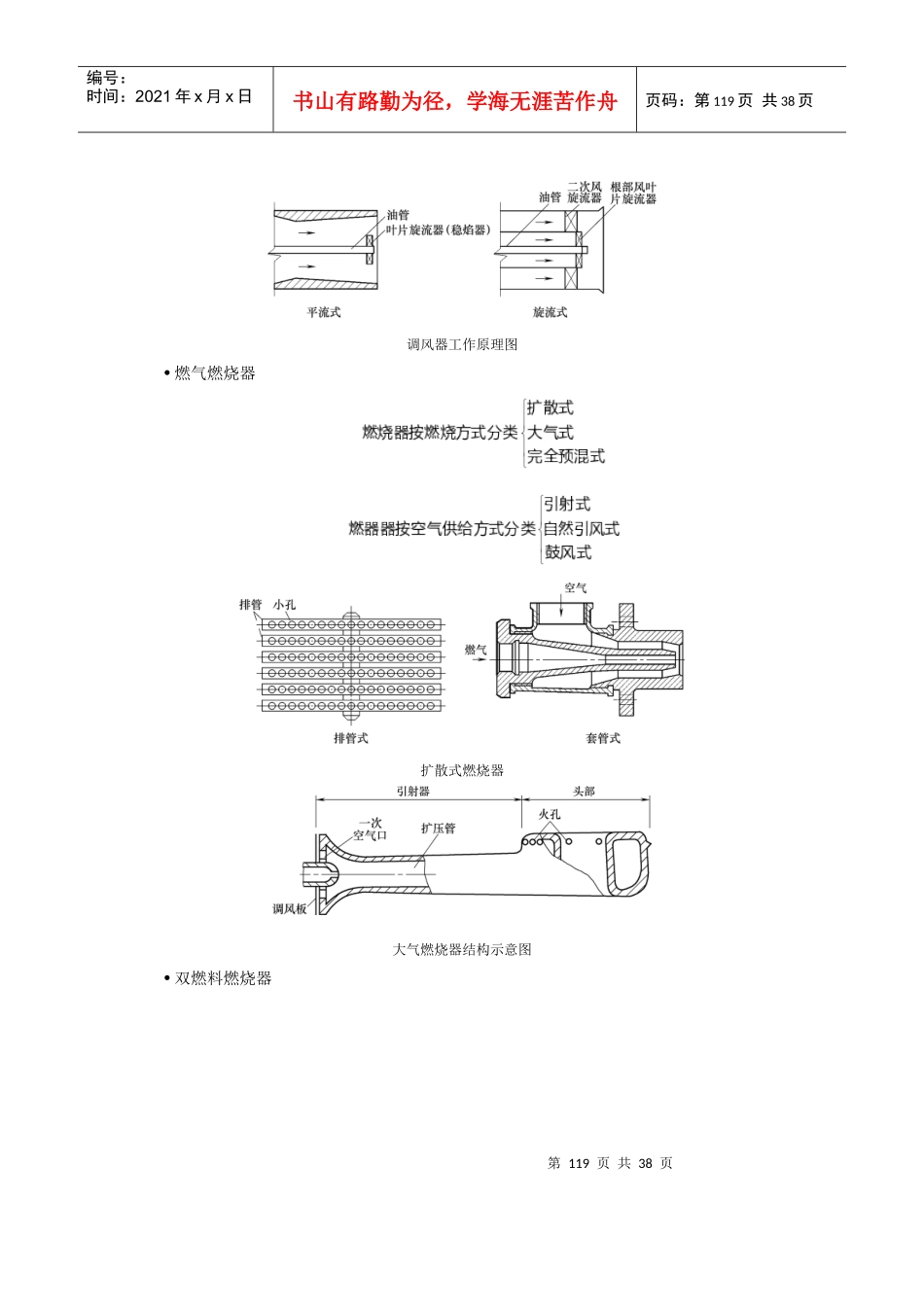

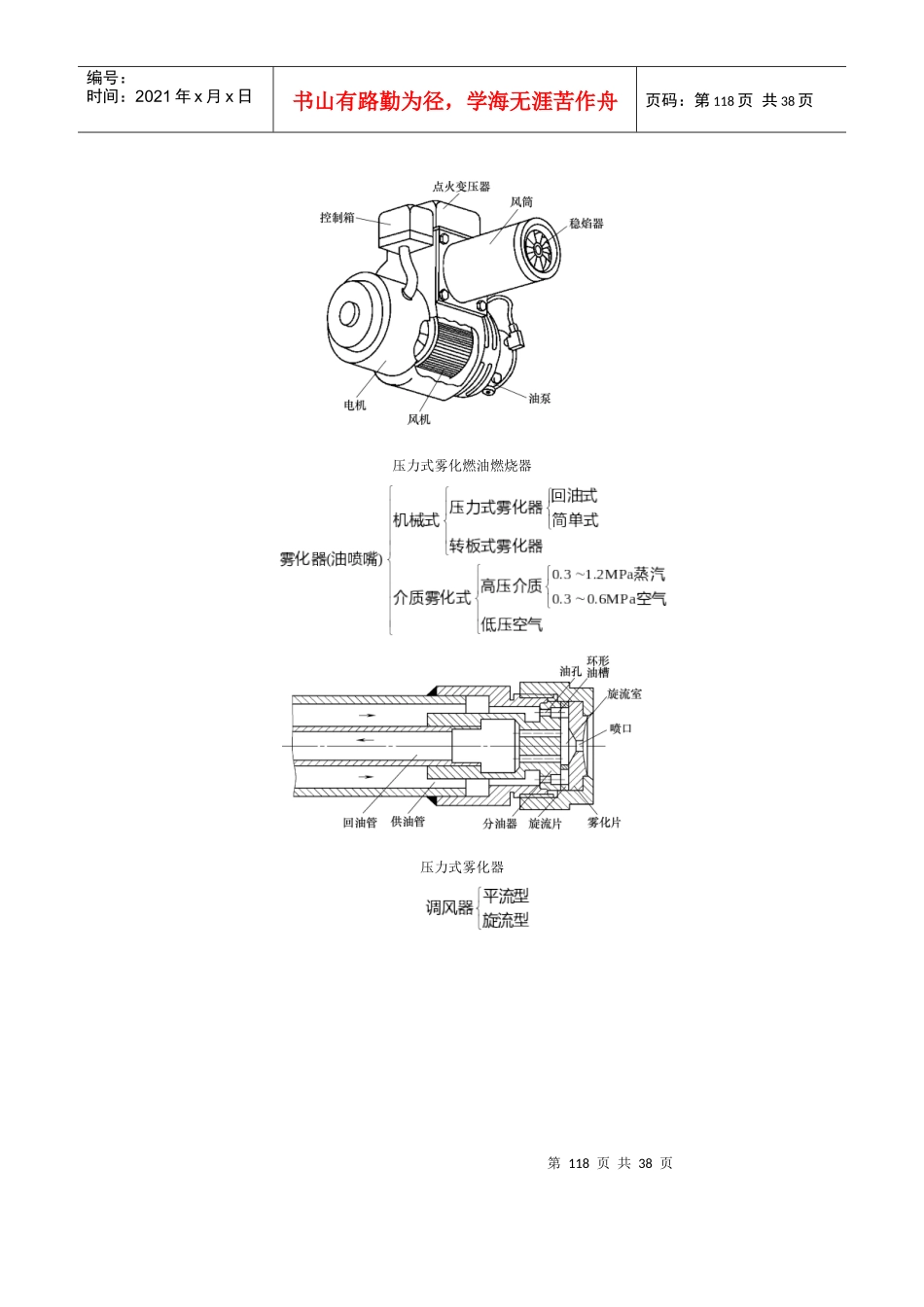

第117页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第117页共38页卧式燃气热风机结构示意图落地式燃油热风机落地式燃油热风机结构示意图9.4燃油燃气冷热源的燃烧器燃烧器是将燃油或燃气的化学能转变为热能的设备。●燃油燃烧器由雾化器和调风器组成。通常与风机、油泵、控制器组装在一起。第118页共38页第117页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第118页共38页压力式雾化燃油燃烧器压力式雾化器第119页共38页第118页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第119页共38页调风器工作原理图●燃气燃烧器扩散式燃烧器大气燃烧器结构示意图●双燃料燃烧器第120页共38页第119页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第120页共38页双燃料燃烧器9.5电锅炉和电暖风机●电热作建筑热源的场合与方式一般不宜直接用电热设备作建筑热源。电热设备作建筑热源的场合：电力充裕，尤其在有水电的地区；无法使用燃煤、燃油的场所；电网峰谷差大，且实行峰谷差价的地区。●电锅炉与电热水器工作原理电热管结构示意图●电锅炉与电热水器用加热电缆、电热膜对房间采暖空调机中设电加热器，加热空气电暖风机、电散热器等电热设备电锅炉或电热水器热水锅炉，蒸汽锅炉，导热油锅炉高压电源（15kV），低压电源（600V以下）电阻式，电极式，电磁感应式立式，卧式，壁挂式常压，真空，承压电热水锅炉单功能，双功能和三功能电热水锅炉第121页共38页第120页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第121页共38页三功能电热水锅炉三功能型电热水锅炉构造示意图卧式电热水锅炉卧式电热水锅炉的外形图●电暖风机电暖机有即热型和蓄热型两类。第122页共38页第121页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第122页共38页电热暖风机电热管，翅片式电热管PTC热敏电阻电阻丝第123页共38页第122页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第123页共38页第10章可再生能源和余热利用10.1天然冷源●天然冰天然冰作空调冷源的系统天然冰作空调冷源的原理图●地下水温度低的地下水可直接用空调的冷源。温度稍高的地下水可作辐射供的冷源。●深湖水或水库水10.2地热水●我国的地热分布从江、河、湖水中采集冻冰丘第124页共38页第123页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第124页共38页我国地热水分布特征区域地区1000m深2000m深3000m深梯度平均温度（℃）最高温度（℃）平均温度（℃）最高温度（℃）平均温度（℃）最高温度（℃）（℃/100m）中国东部地区松辽盆地40～5060～7070～80100～11090～110140～1503.8华北盆地40～4560～7070～8090～10090～100130～1403.3～3.5东南沿海40～4560～7070～8090～10090～110140～1502.5～4.0苏北盆地40～4540～6060～7090～10090～100120～1302.6洞庭盆地40～4560～8070～80100～11090～100140～150以上2.85鄱阳盆地40～4560～7070～8090～10090～100120～1302.8三水盆地40～4560～7070～8090～10090～100120～1302.8台湾地区40～4545～6060～7090～100100～120140～1503.3300300以上山区25～4050～6040～601.5中国中部地区海拉尔-二连盆地35～4550～6060～7080～9090～100130～1403鄂尔多斯盆地35～4050～6060～7080～9090～100120～1302.88汾渭盆地40～456070～8090～10090～100130～1403四川盆地35～4550～6060～7090～10090～100120～1302.45南盘江盆地40～4550～6060～7080～9090～100120～1302.5百色盆地40～4550～6060～7080～9090～100110～1202.73兰州-西宁地区35～4040～5060～7080～9090～100120～1302.7昆明-六盘山地区40～4540～5070～8090～10090～110120～1302.5～3.3山区25～3040～5040～501.5中国西部地区藏滇地区45～5070～8060～80100～14090～100140～3002.0～4.0藏北盆地35～4050～6060～8090～10080～100120～1302柴达木盆地35～4550～6050～7080～10080～100130～1402.73河西走廊35～4050～6050～7070～8070～8010...
