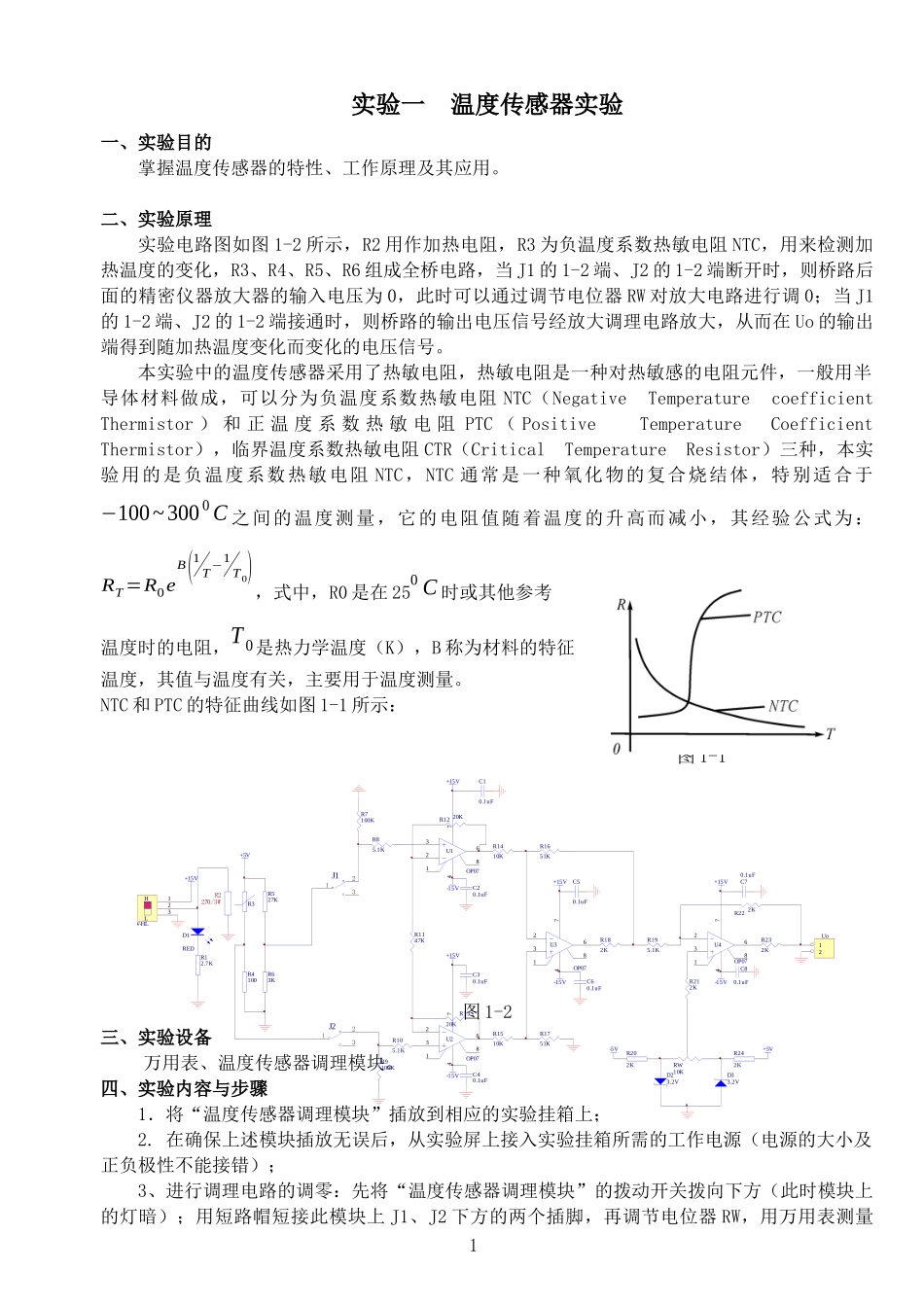

实验一温度传感器实验一、实验目的掌握温度传感器的特性、工作原理及其应用。二、实验原理实验电路图如图1-2所示，R2用作加热电阻，R3为负温度系数热敏电阻NTC，用来检测加热温度的变化，R3、R4、R5、R6组成全桥电路，当J1的1-2端、J2的1-2端断开时，则桥路后面的精密仪器放大器的输入电压为0，此时可以通过调节电位器RW对放大电路进行调0；当J1的1-2端、J2的1-2端接通时，则桥路的输出电压信号经放大调理电路放大，从而在Uo的输出端得到随加热温度变化而变化的电压信号。本实验中的温度传感器采用了热敏电阻，热敏电阻是一种对热敏感的电阻元件，一般用半导体材料做成，可以分为负温度系数热敏电阻NTC（NegativeTemperaturecoefficientThermistor）和正温度系数热敏电阻PTC（PositiveTemperatureCoefficientThermistor），临界温度系数热敏电阻CTR（CriticalTemperatureResistor）三种，本实验用的是负温度系数热敏电阻NTC，NTC通常是一种氧化物的复合烧结体，特别适合于−100~3000C之间的温度测量，它的电阻值随着温度的升高而减小，其经验公式为：RT=R0eB(1T−1T0)，式中，R0是在250C时或其他参考温度时的电阻，T0是热力学温度（K），B称为材料的特征温度，其值与温度有关，主要用于温度测量。NTC和PTC的特征曲线如图1-1所示：图1-1图1-2三、实验设备万用表、温度传感器调理模块。四、实验内容与步骤1．将“温度传感器调理模块”插放到相应的实验挂箱上；2.在确保上述模块插放无误后，从实验屏上接入实验挂箱所需的工作电源（电源的大小及正负极性不能接错）；3、进行调理电路的调零：先将“温度传感器调理模块”的拨动开关拨向下方（此时模块上的灯暗）；用短路帽短接此模块上J1、J2下方的两个插脚，再调节电位器RW，用万用表测量1D1REDR12.7K123HLK1SW-HL+15VR3R527KR4100R63K+5V2374618U2OP072374618U3OP072374618U4OP073274618U1OP07R1147KR85.1KR7100KR105.1KR9100KR1410KR1510KR1651KR1751KR182KR232KR195.1KR212KR222K12Uo+15V+15V-15V-15V-15V+15V+15V-15VD33.2VD23.2VR202K-5VR242K+5VR1220KR1320KRW10KC10.1uFC20.1uFC30.1uFC40.1uFC50.1uFC60.1uFC70.1uFC80.1uFR2270/3WJ2J1123123UO的两端，使输出电压为零；再把短路帽切换到J1、J2上方的两个插脚。4、调零完成之后，再把拨动开关拨向上方（模块上的灯亮），此时电阻R2处于加热状态，用万用表测量UO的两端，在加热过程中，观测并记录输出电压的变化情况。五、思考题归纳总结NTC用作温度测量时应注意哪些问题，主要应用在什么场合，有哪些优缺点。六、实验报告要求1、整理实验数据，分析热敏电阻NTC的阻值随温度变化的情况；2、画出热敏电阻NTC的温度特征曲线。实验二金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。二、实验原理应变片的安装位置如图2-2所示，应变式传感器已装到应变传感器模块上。传感器中各电阻应变片已接入到“THVZ-1型传感器实验箱”上，从左到右依次为R1、R2、R3、R4。可用万用表进行测量，R1=R2=R3=R4=350Ω。2图2-2应变式传感器安装示意图金属丝在外力作用下发生机械形变时，其电阻值会发生变化，这就是金属的电阻应变效应。金属的电阻表达式为：（1）当金属电阻丝受到轴向拉力F作用时，将伸长Δl，横截面积相应减小ΔS，电阻率因晶格变化等因素的影响而改变Δρ，故引起电阻值变化ΔR。对式（1）全微分，并用相对变化量来表示，则有：（2）式中的Δll为电阻丝的轴向应变，用表示，常用单位με（1με=1×）。若径向应变为，电阻丝的纵向伸长和横向收缩的关系用泊松比μ表示为，因为=2（），则（2）式可以写成：（3）式（3）为“应变效应”的表达式。k0称金属电阻的灵敏系数，从式（3）可见，k0受两个因素影响，一个是（1+2μ），它是材料的几何尺寸变化引起的，另一个是，是材料的电阻率ρ随应变引起的（称“压阻效应”）。对于金属材料而言，以前者为主，则k0≈1+2μ，对半导体，k0值主要是由电阻率相对变化所决定。实验也表明，在金属丝拉伸比例极限内，电阻相对变化与轴向应变成比例。通常金属丝的灵敏系数k0=2左右。用应变片测...
